Kìm Kẹp Vật Nhỏ v2

~~ ĐANG TIẾN HÀNH ~~

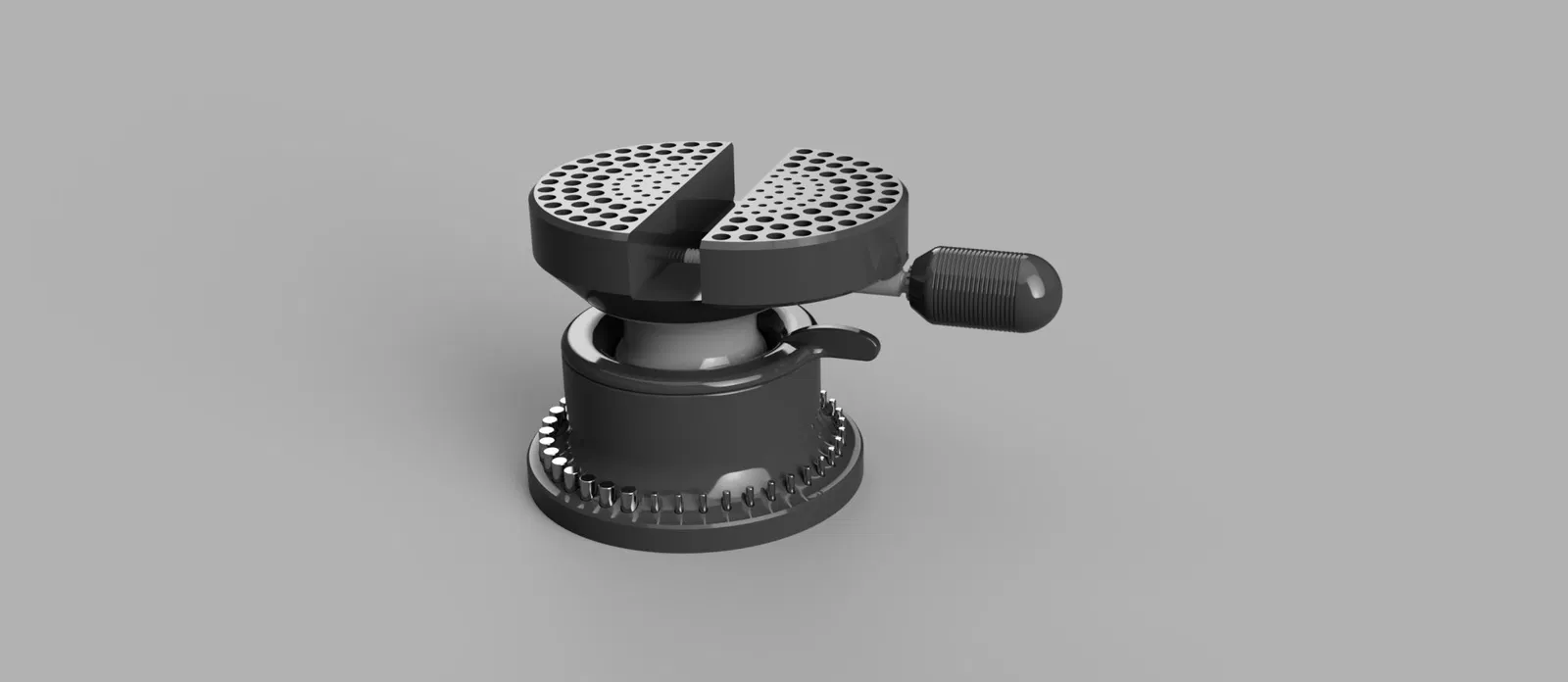

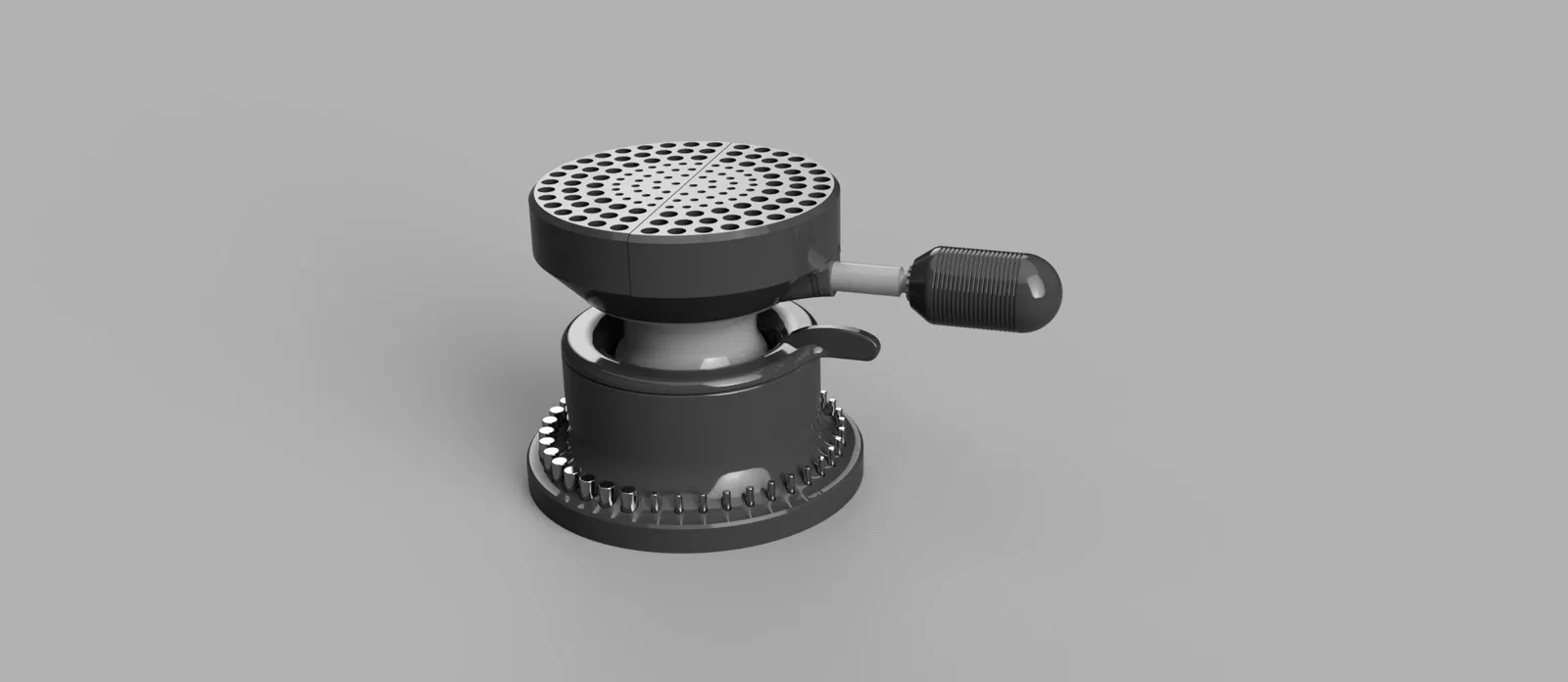

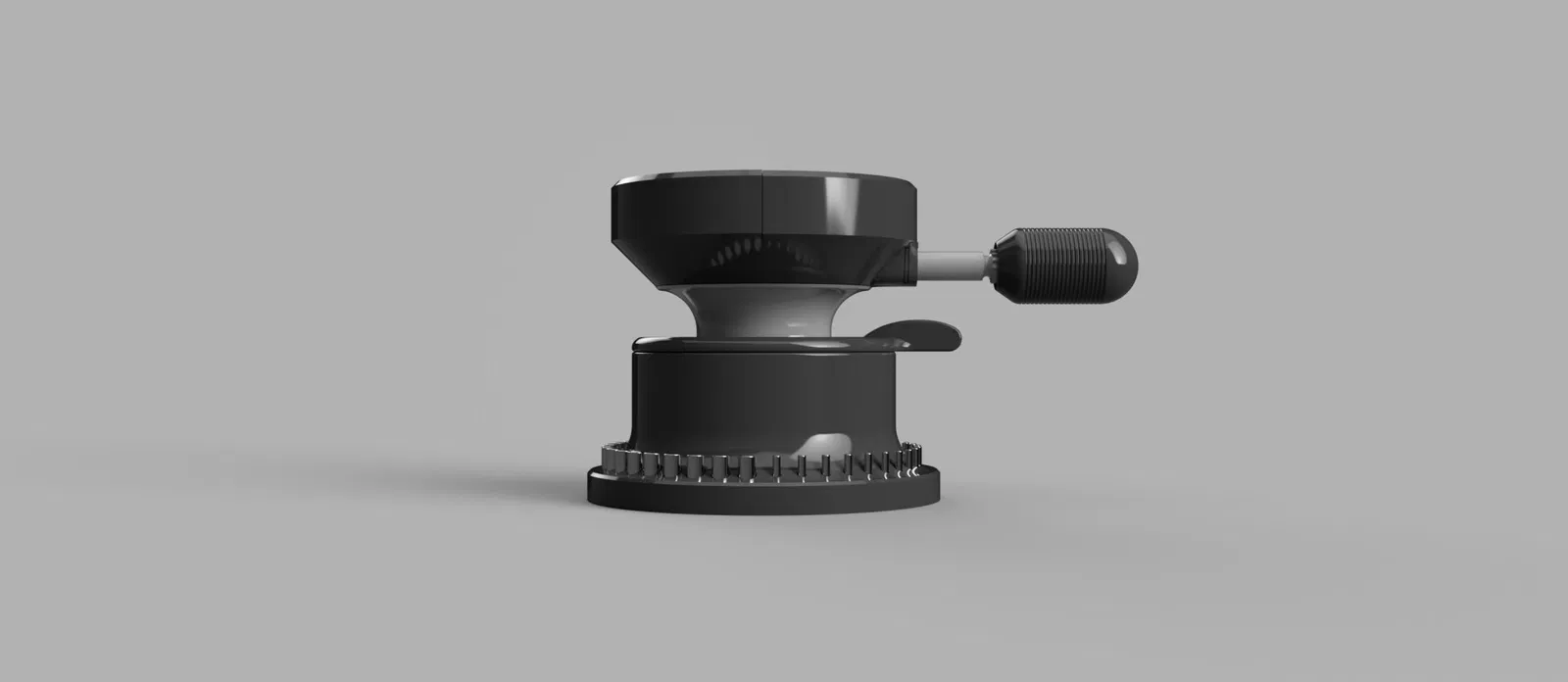

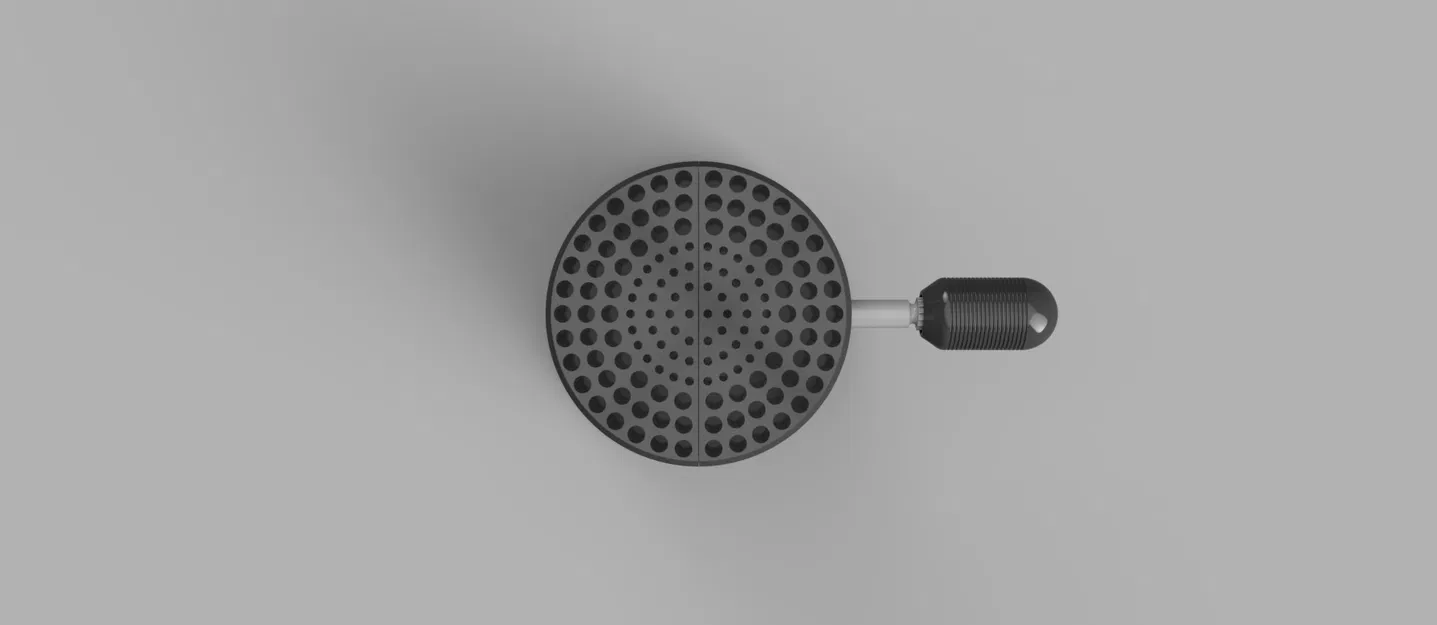

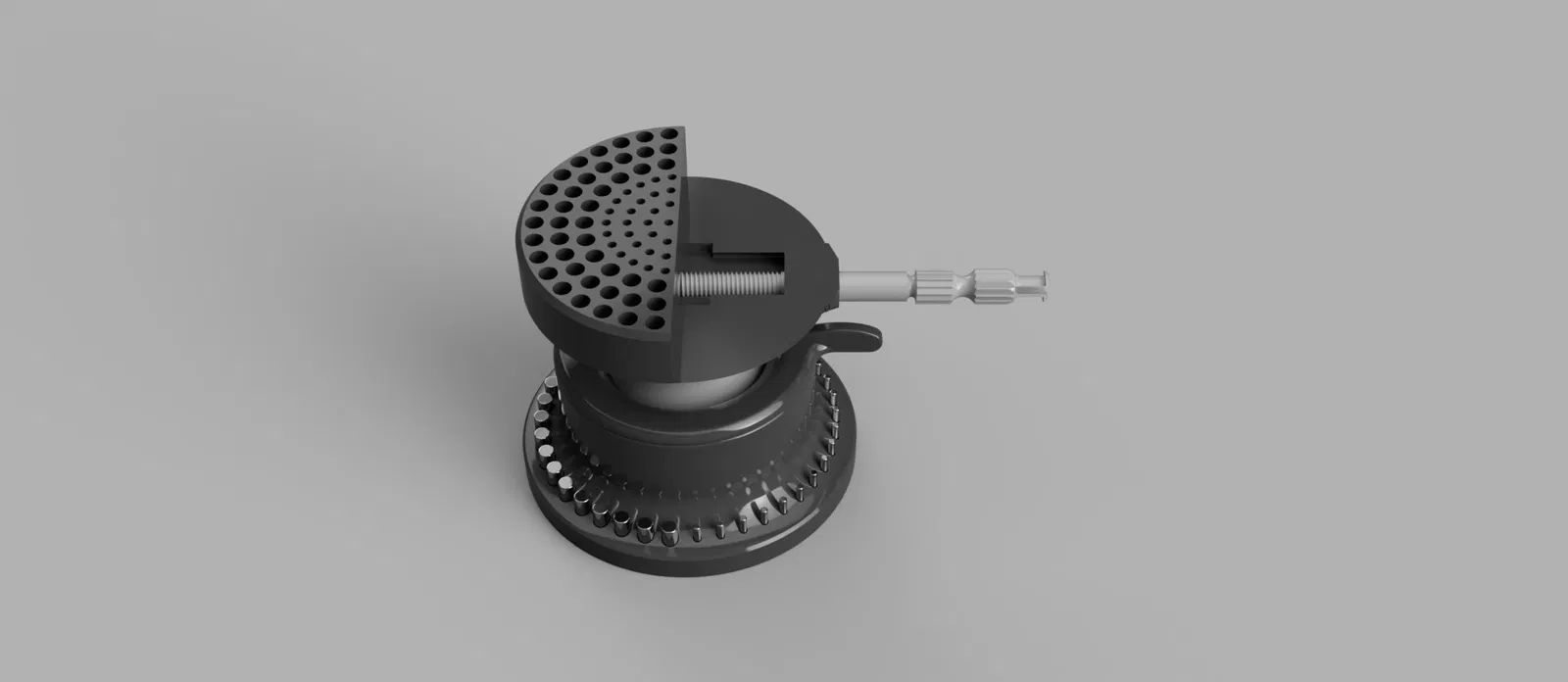

Đây là cái kìm kẹp (vice) tui làm ra để xài cho mấy món đồ trang sức, mà tui thấy nó cũng có thể xài được cho mấy cái bo mạch nhỏ xíu hay mấy món lặt vặt khác cần sự tỉ mỉ. Nó có kèm theo cái tay nắm chuột (ratcheting handle) thử nghiệm, bạn nhấn vô để nới lỏng và kéo ra để siết chặt nha.

Xài ổn nhất với giá đỡ PVA và sợi nhựa chịu lực cao.

~~ Luôn luôn tốt nhất là in mấy cái lỗ có ren theo chiều dọc, cái này tui in với độ khít cao, sẽ rất khó gỡ vật liệu hỗ trợ thông thường. Vì vậy, làm ơn in mấy cái lỗ có ren theo chiều dọc nha. ~~

**-**Sử dụng chốt dài 12mm (đường kính 3mm và 6mm). Nếu in ra, hãy làm chúng nhỏ hơn 0.2-0.4mm và in theo chiều ngang với mặt bàn. Thêm một cái vát mép (chamfer) hoặc bo tròn (fillet) 0.8mm. Hoặc mua thanh kim loại có sẵn với đường kính 3mm và 6mm từ chỗ bạn hay mua. Có 20 lỗ cho mỗi kích cỡ trong đế bi (Ball Base), nên để lấp đầy chúng bạn sẽ cần ((240mm) thanh kim loại + (18x) độ dày lưỡi dao) cho mỗi kích cỡ. Tui gợi ý xài máy khoan và dụng cụ quay (Dremel) với lưỡi cắt, vì nó cho phép vát mép các đầu.

**-**Nó nên chịu được va đập nhẹ.

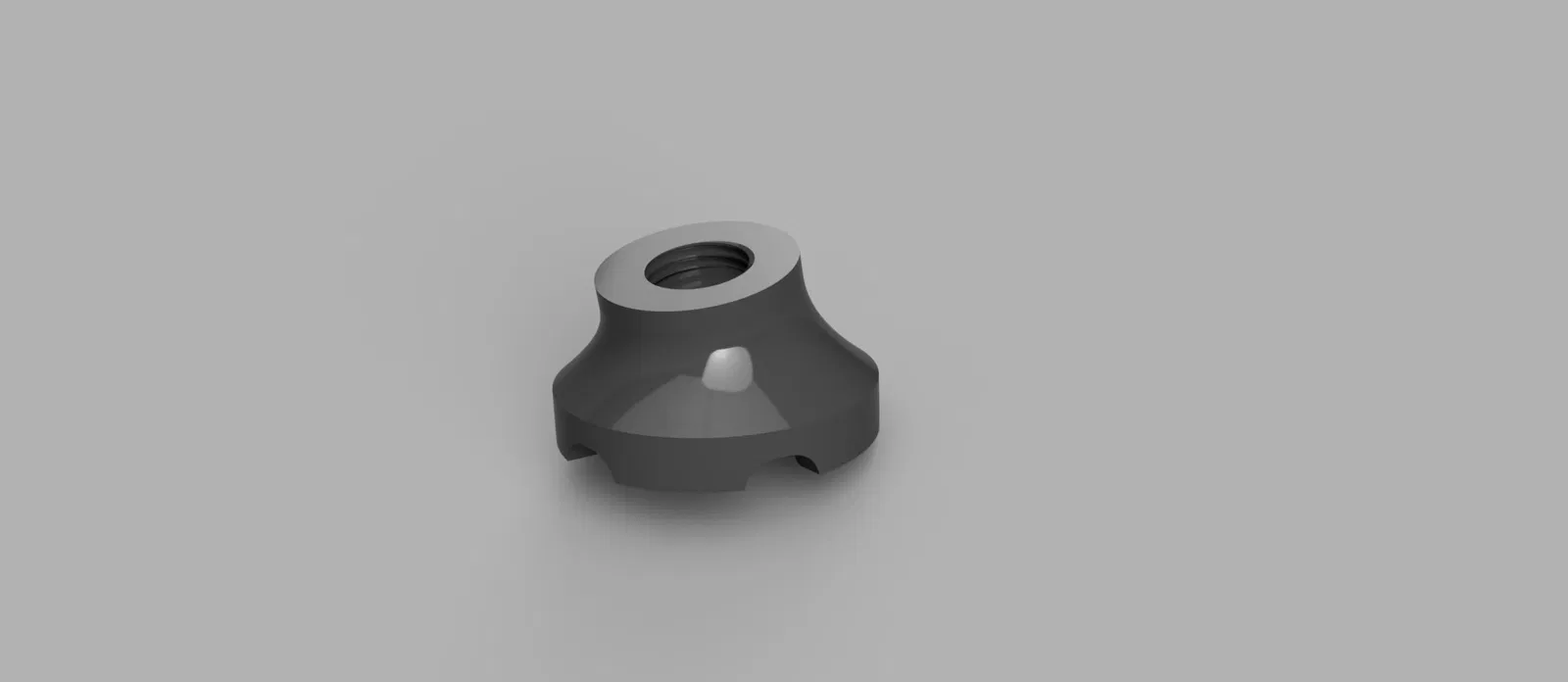

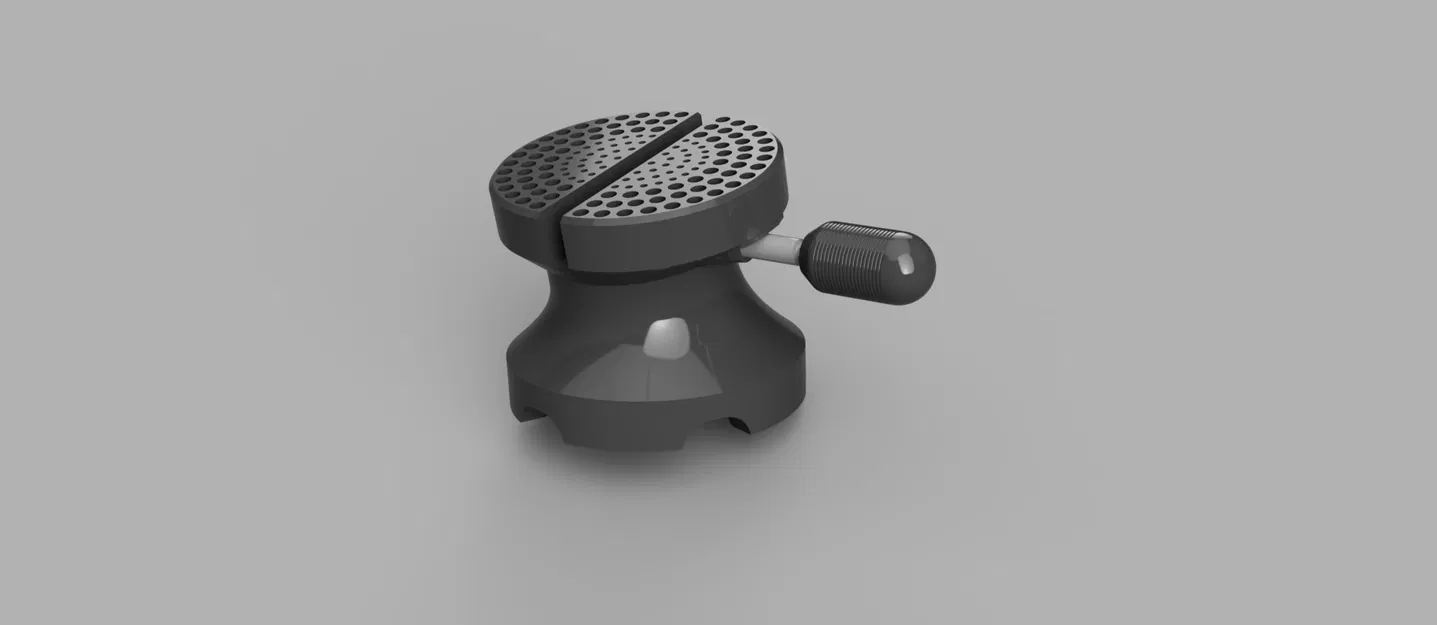

**-**Có tùy chọn đế cố định hoặc đế bi.

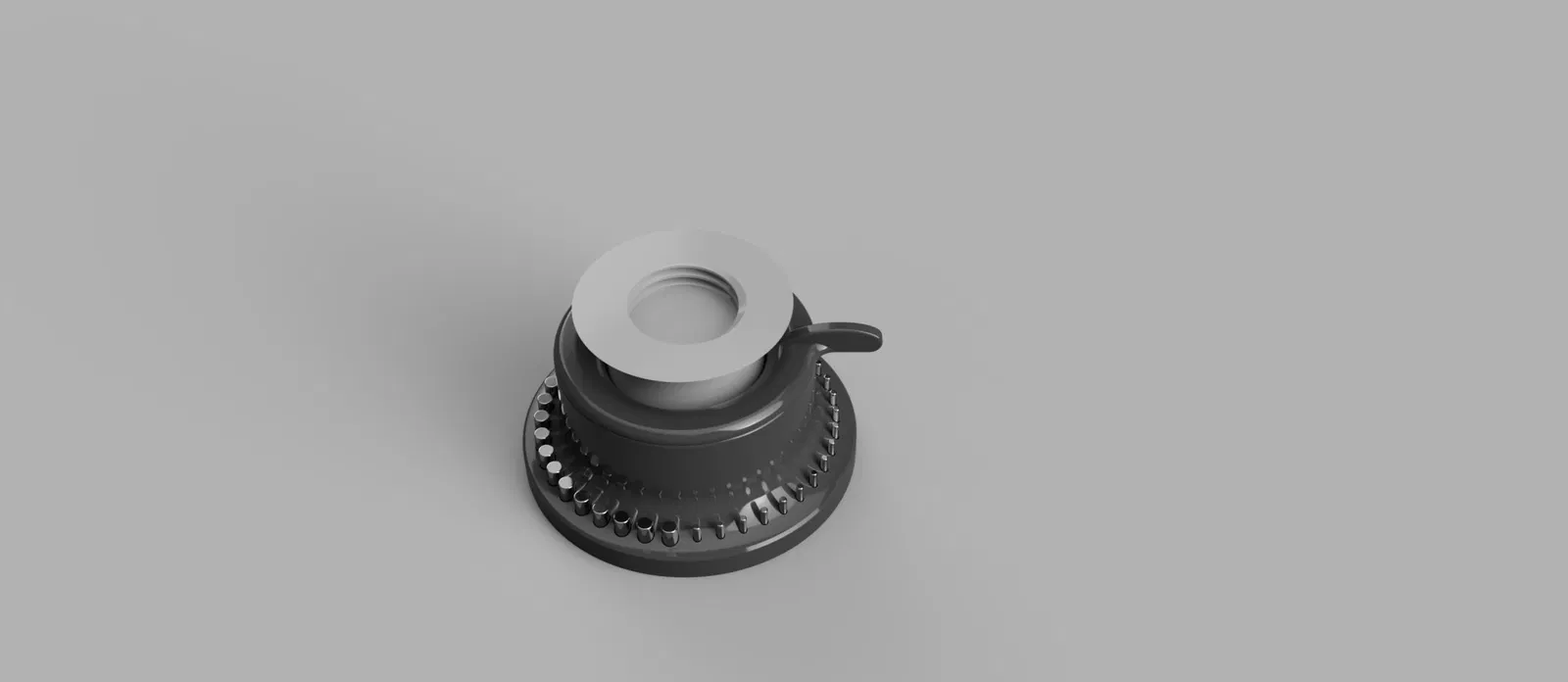

**-**Đế bi có cái Ốc Ép Tách (Split Pressure Nut) để bao quanh viên bi. Cái này nên co giãn quanh viên bi, nhưng có thể cần chút sức để lắp.

**-**Chỉ in với giá đỡ mặt bàn cho Tay Nắm (Handle) thôi nha, nó có hình dạng bên trong phức tạp và vật liệu hỗ trợ dính bên trong sẽ gần như không thể gỡ ra.

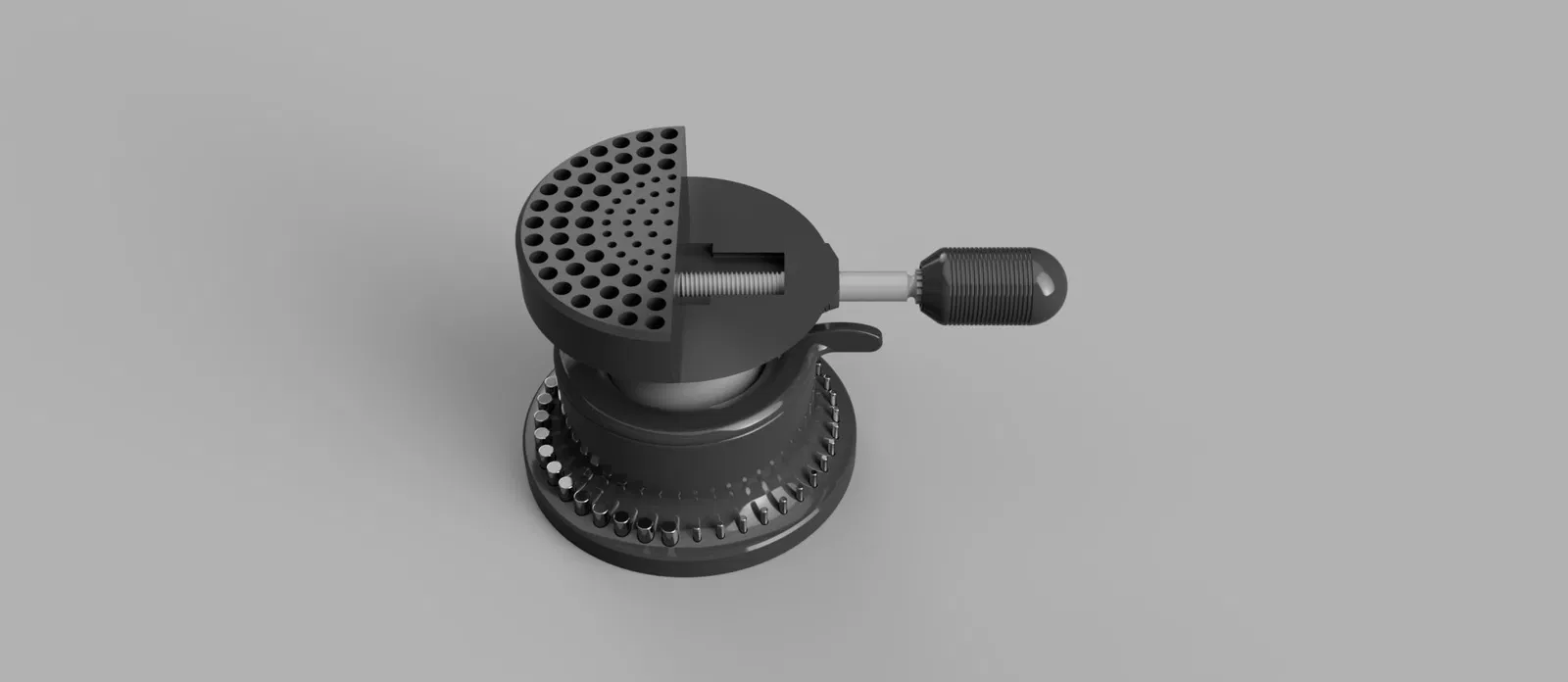

**-**Tay Nắm ghim vào Trục (Bolt) vĩnh viễn. Cái chốt trục có thể gỡ ra, dùng một miếng mỏng hoặc danh thiếp, chèn vào phía bên trái lỗ trục giữa trục và xoay cho đến khi cái chốt bị đẩy ra. Vì Trục được xem là vật tư tiêu hao bán phần do dễ gãy, tui đề nghị in thêm một cái dự phòng.

**-**In Trục với 100% độ đặc ruột (infill), nó dễ gãy lắm. In ở góc 45 độ giúp tăng độ bền, nhưng cứ in từ từ và hơi dư vật liệu một chút còn hơn là thiếu.

-Rất nên dùng mỡ bôi trơn cho các bộ phận chuyển động.

HƯỚNG DẪN LẮP RÁP

1. In các bộ phận bạn cần. (Ghi chú file sẽ ghi rõ cần bộ phận nào cho cái gì)
2. Gỡ bỏ vật liệu hỗ trợ và chân đế (rafts).
3. Kiểm tra độ khớp của các bộ phận trước khi lắp ráp hoàn chỉnh.
4. Không dùng keo dán khi lắp ráp. Chỉ có phần ren lớn ăn vào đế là cố định, còn lại mọi thứ đều chuyển động.
5. Đế bi cần chân đế tròn 10mm có đệm/chống trượt, nếu bạn có.

Nó đã được in rồi nhưng màu tím hơi xấu và có nhiều vết xước trên bề mặt, khi nào có sợi nhựa mới tui sẽ in lại cái mẫu trưng bày.

https://www.buymeacoffee.com/godsci

Đây là sản phẩm đang trong quá trình phát triển. Sắp tới có thêm đế gắn bàn và phiên bản in liền hoàn chỉnh sử dụng cơ chế chuột để siết. Mọi yêu cầu và góp ý mang tính xây dựng đều được hoan nghênh.
