VCore 3 Toolhead Euclid
Nâng cấp lên Đầu dò Euclid thay vì Pinda. Hướng dẫn chi tiết cách lắp đặt và các thông số cần thiết cho đầu dò Euclid trên VCore 3, bao gồm cả các lưu ý về vật liệu in, cách hàn dây và thông số offset cho Klipper.
Mô tả
Tui có làm mấy cái bộ phận này để xài đầu dò Euclid trên con VCore (500) của tui, vì tui thấy cái Pinda của tui quá hổng có tin cậy, mà tui cũng hay xài mấy cái bề mặt in không có nam châm, nên tui thấy cái Euclid là lựa chọn tốt nhất cho tui.
Cái đế giữ đầu dò nó nằm sát (1mm) với mặt bàn in lắm, nên nhớ in cái đế này bằng vật liệu chịu nhiệt nha...

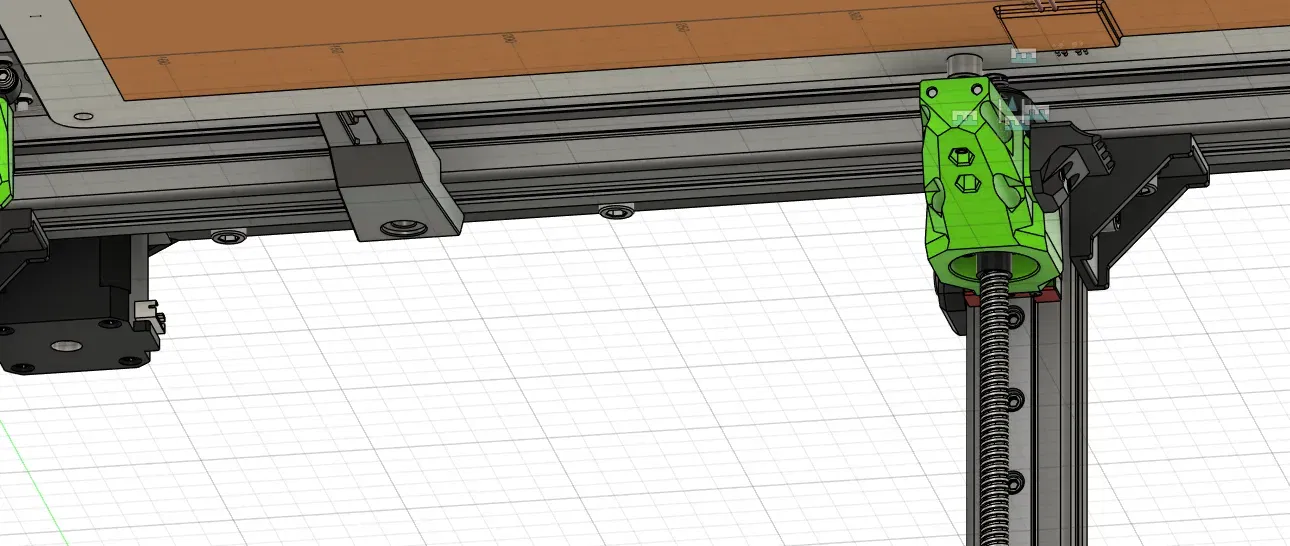

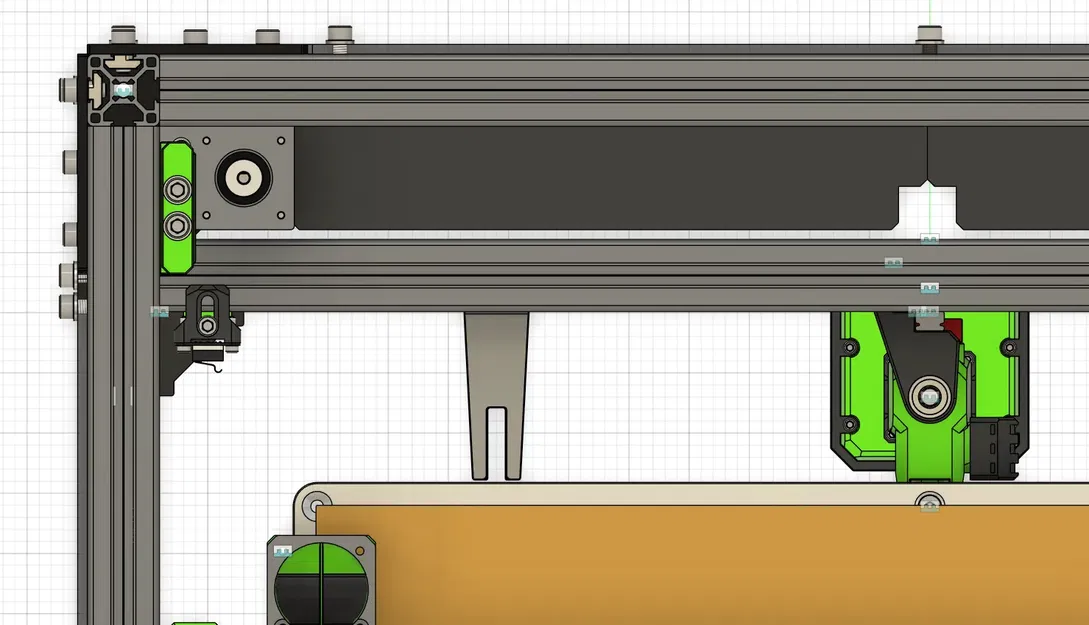

BẮT BUỘC phải gắn cái đế giữ đầu dò phía dưới thanh extrusion như mấy tấm hình cuối cùng nha.

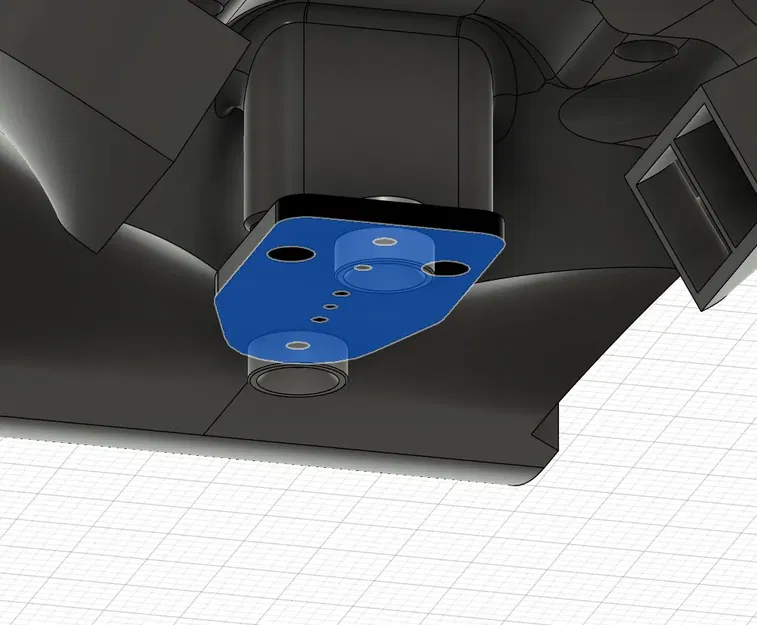

Cũng BẮT BUỘC phải hàn dây điện trực tiếp vào đầu dò Euclid luôn vì không có chỗ cho cái connector đâu (tấm hình cuối cùng chỉ chỗ hàn dây; đánh dấu Màu Xanh).
Tui có dùng Mấy cái Ốc ren cấy nhiệt với kích cỡ:
M3x4.0x4
(Có thể bạn cần phải thay đổi đường kính lỗ nếu bạn muốn xài loại Ốc ren cấy nhiệt khác...)
Các offset cho Klipper:
x_offset: 0
y_offset: 33
