Giá đỡ cuộn filament điều chỉnh và gập lại được

Tôi muốn tạo một giá đỡ/ống cuộn cho một hộp khô mà tôi đang làm. Tôi có một vài cuộn có kích thước kỳ lạ, vì vậy tôi nghĩ rằng tôi sẽ tạo ra một cái gì đó có thể hoạt động với mọi kích thước cuộn mà tôi có thể gặp phải, ngoại trừ những cuộn lớn hơn 1kg.

Một tìm kiếm ngắn trên internet cho thấy rằng đường kính cuộn lớn nhất thường có sẵn dường như là 210mm, và nhỏ nhất là 160mm. Chiều rộng thay đổi từ 80mm đến 50mm, nhưng điều này ít quan trọng hơn.

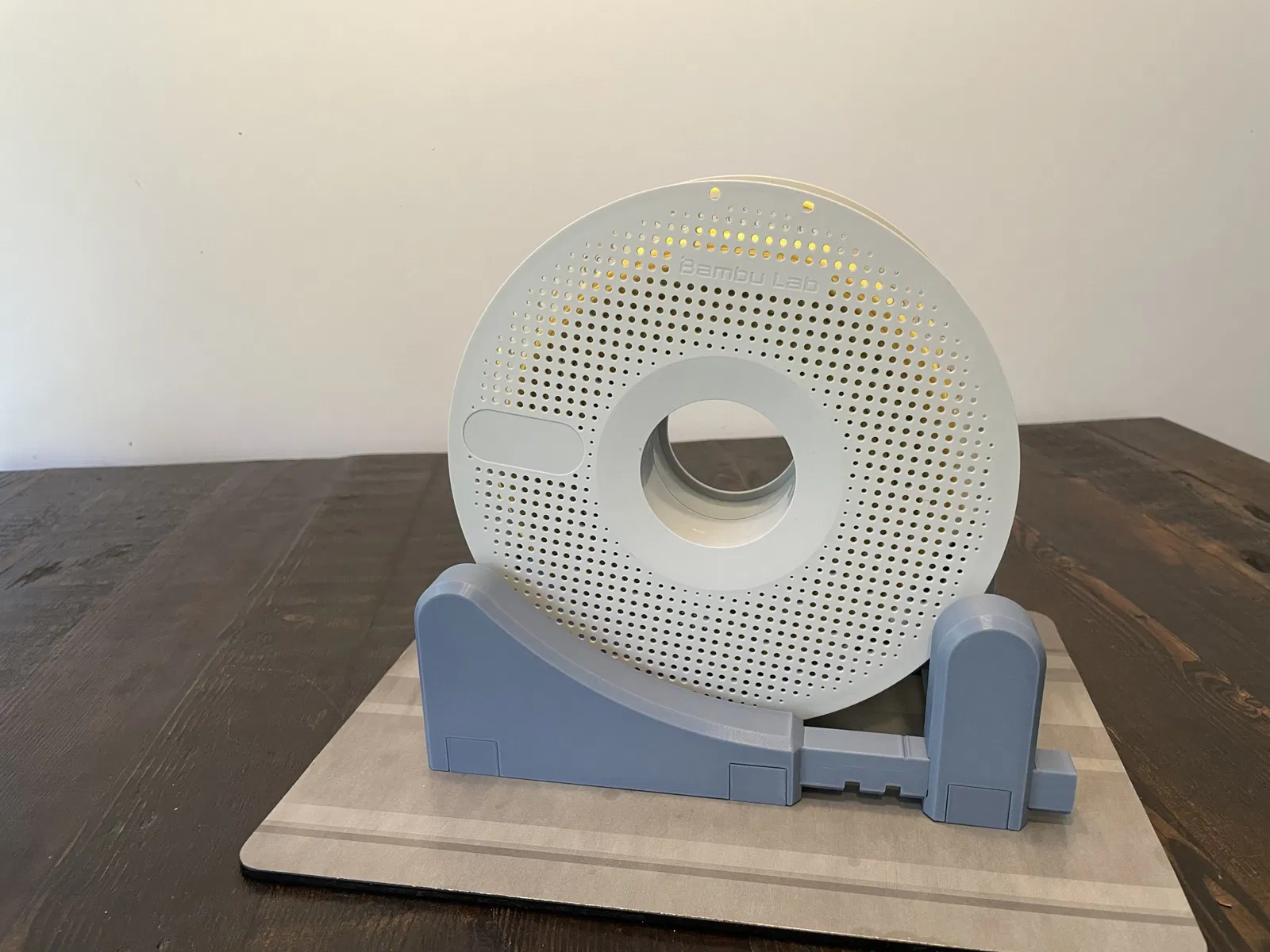

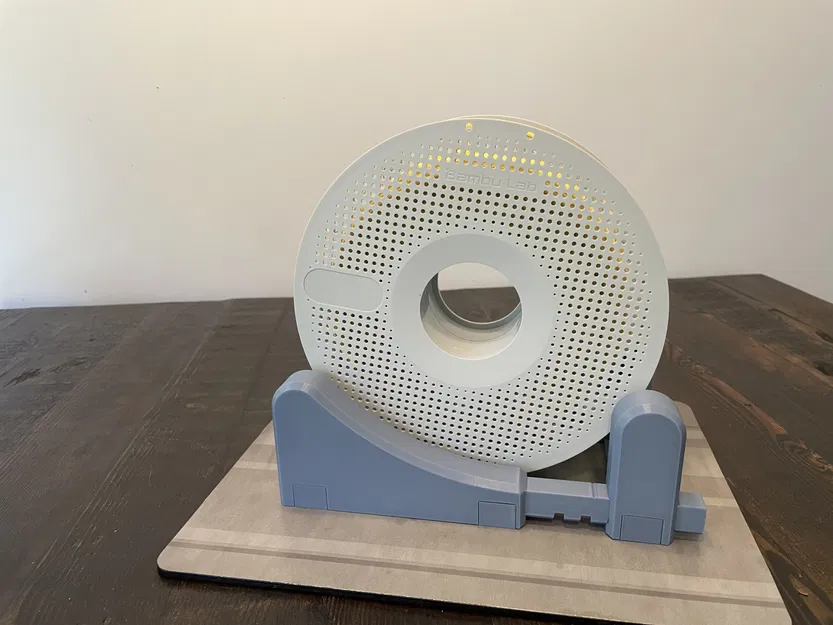

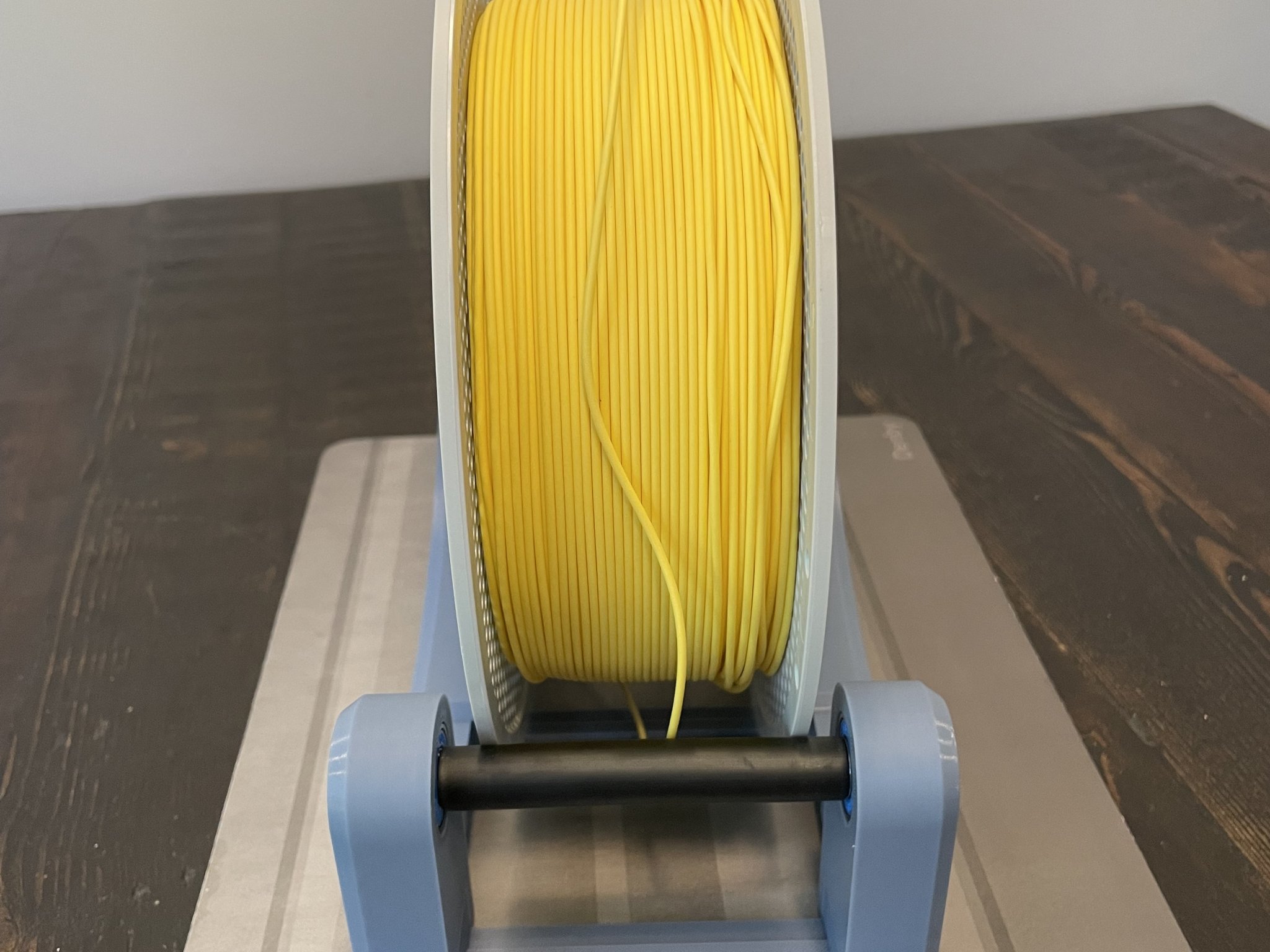

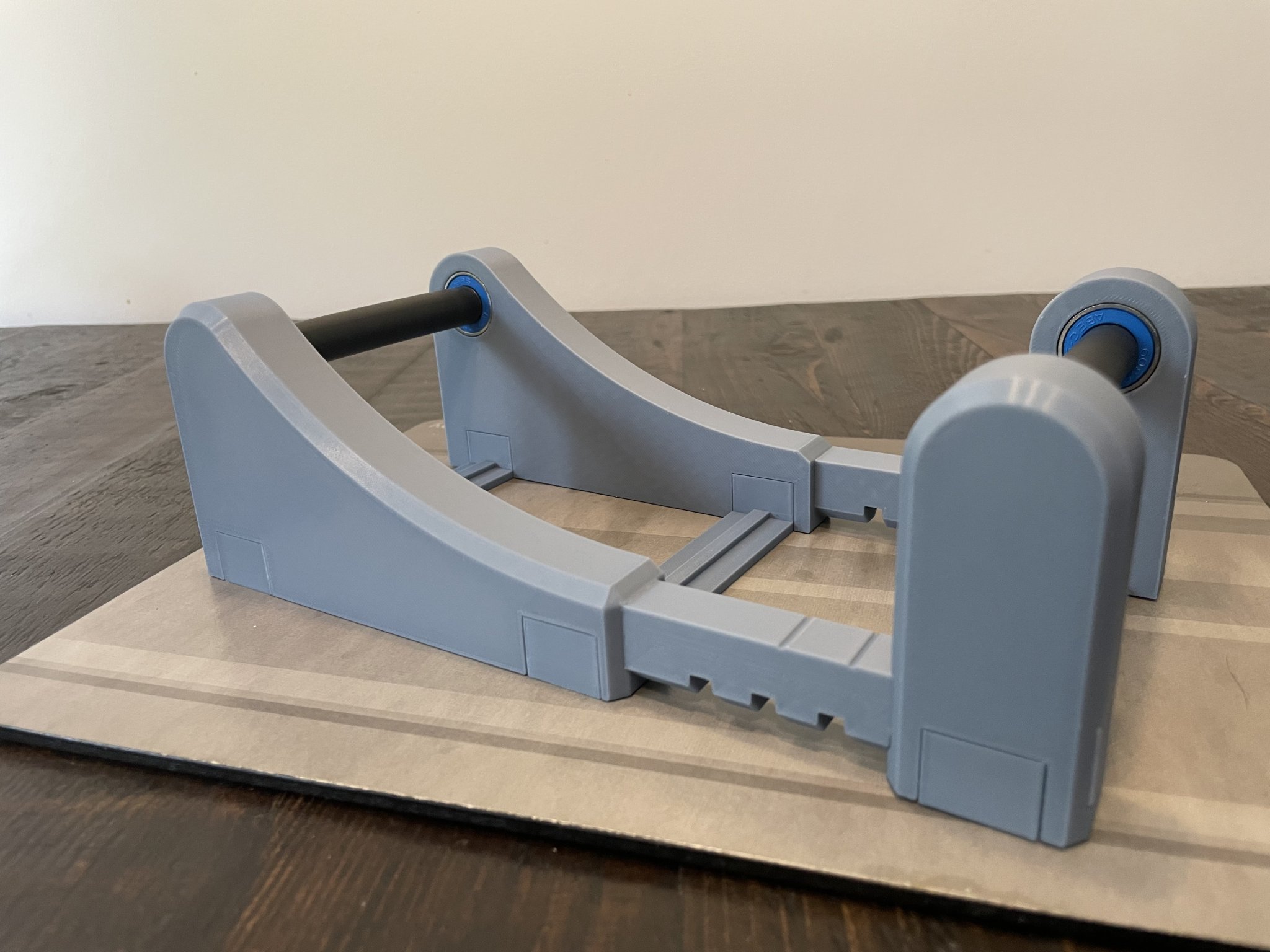

Ống cuộn này sẽ điều chỉnh giữa 210mm-160mm trong 5 mức. Điều này nên đủ để cho phép bất kỳ cuộn nào nằm giữa hai đường kính đó (và có thể là những cuộn lớn hơn hoặc nhỏ hơn một chút) được sử dụng. Chỉ cần tìm cài đặt nào giữ cuộn một cách an toàn trong khi giữ đáy cuộn cách mặt đất.

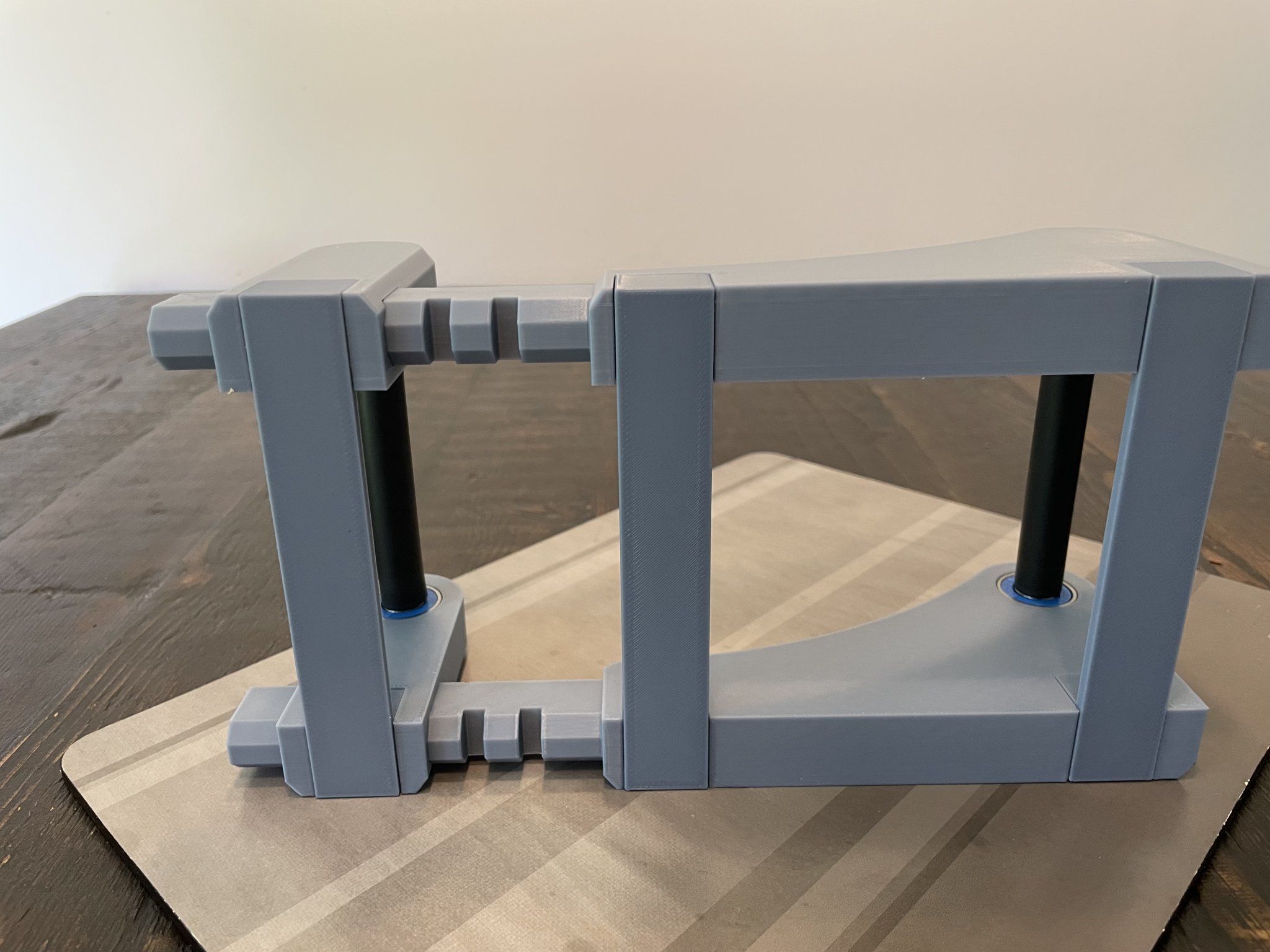

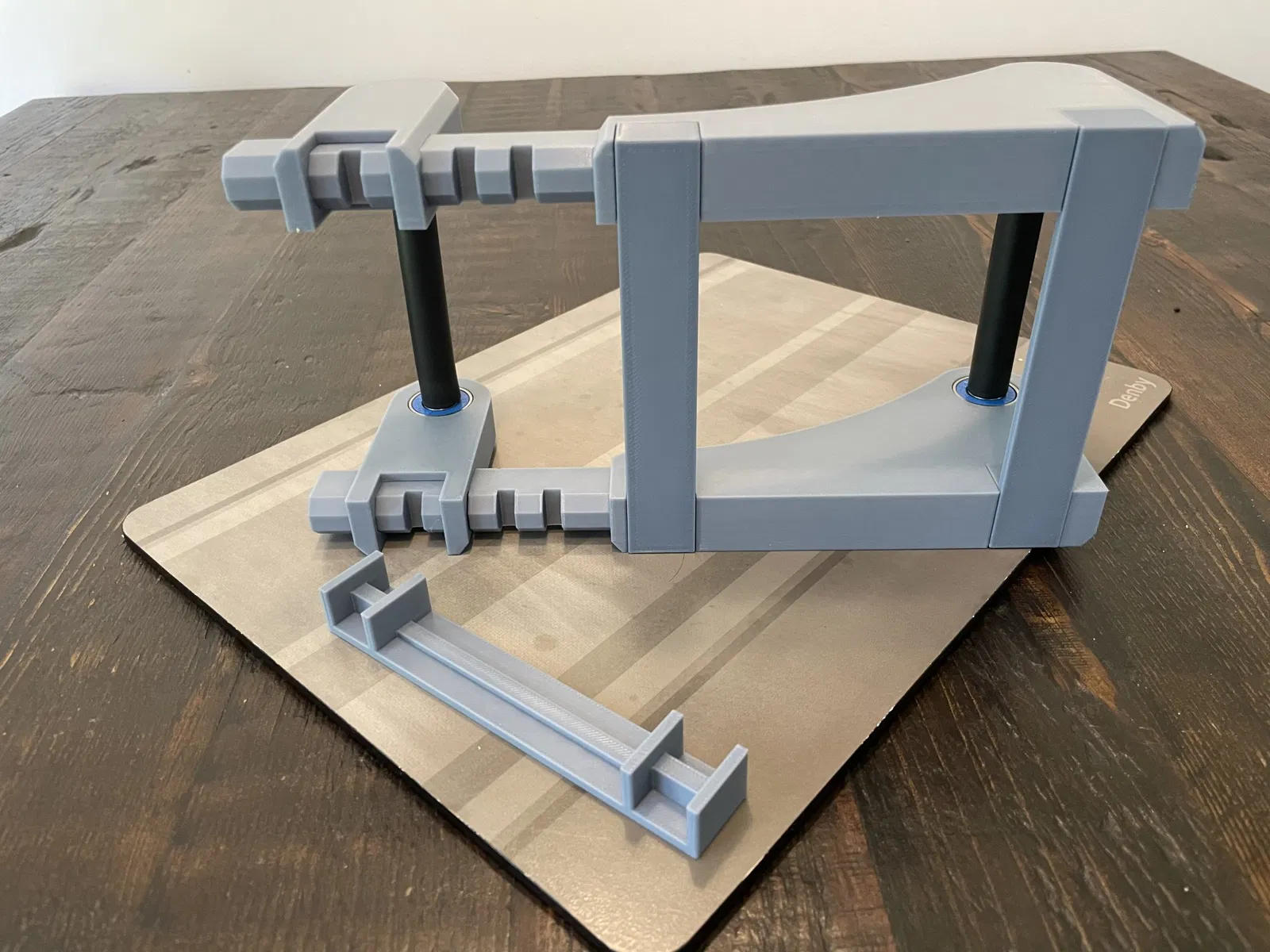

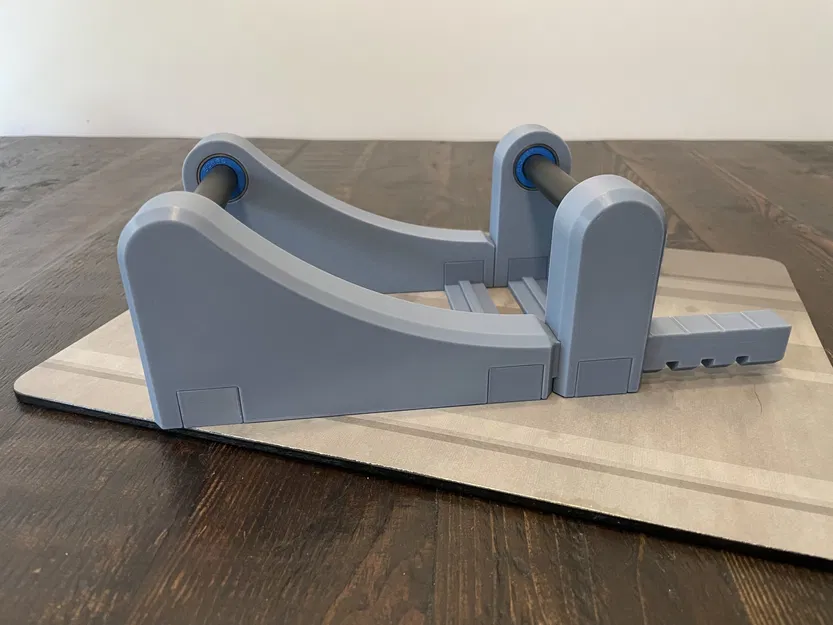

Ống cuộn cũng có thể gập lại khi không cần thiết, và không cần keo dán hoặc thiết bị cố định nào.

In các tệp sau bằng vật liệu bạn chọn (tôi đã sử dụng PLA với độ cao lớp 0.20mm)

• 1 * Giá đỡ - bên phải
• 1 * Giá đỡ - bên trái
• 2 * Hỗ trợ trượt
• 3 * Thanh chéo

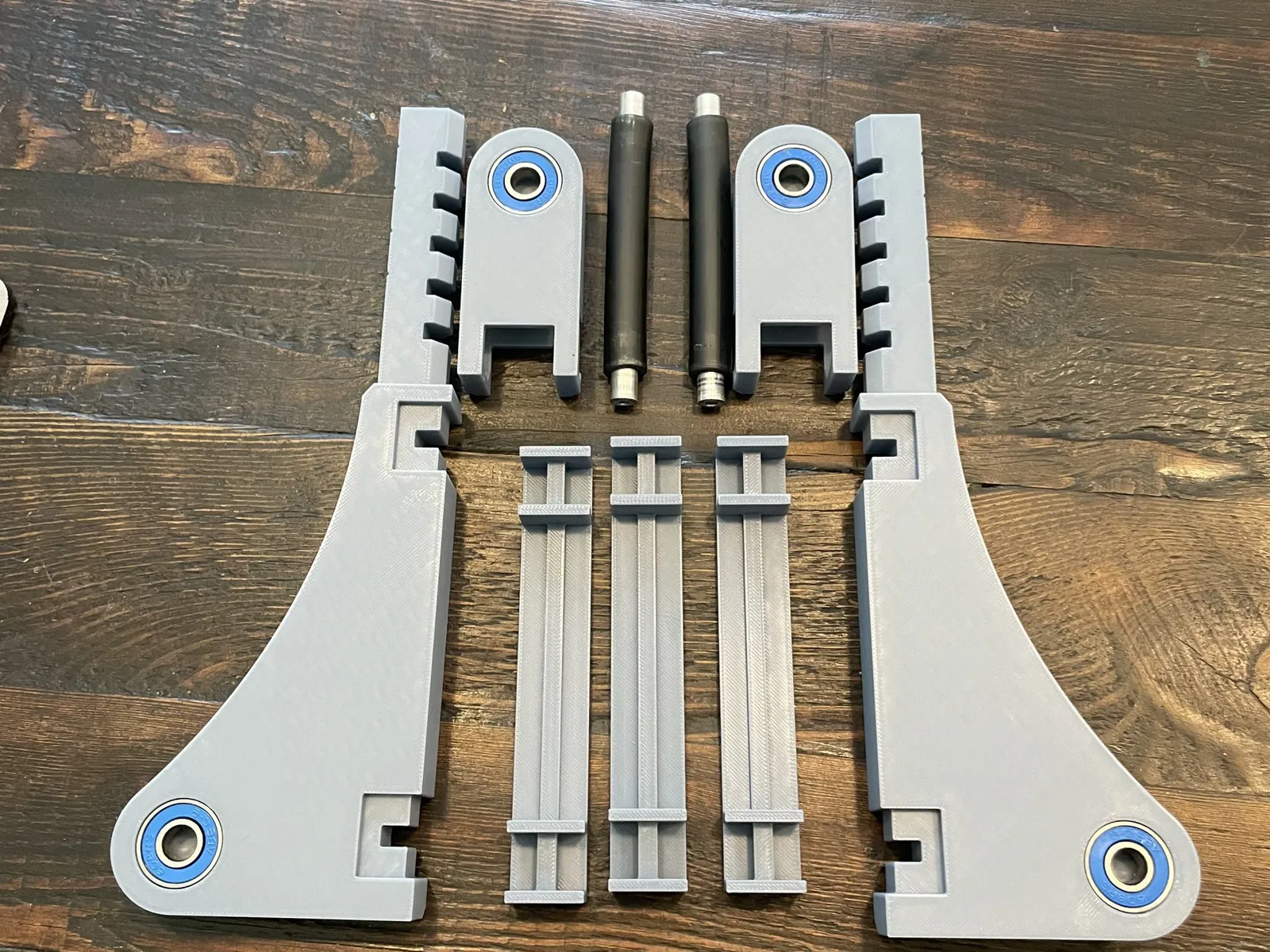

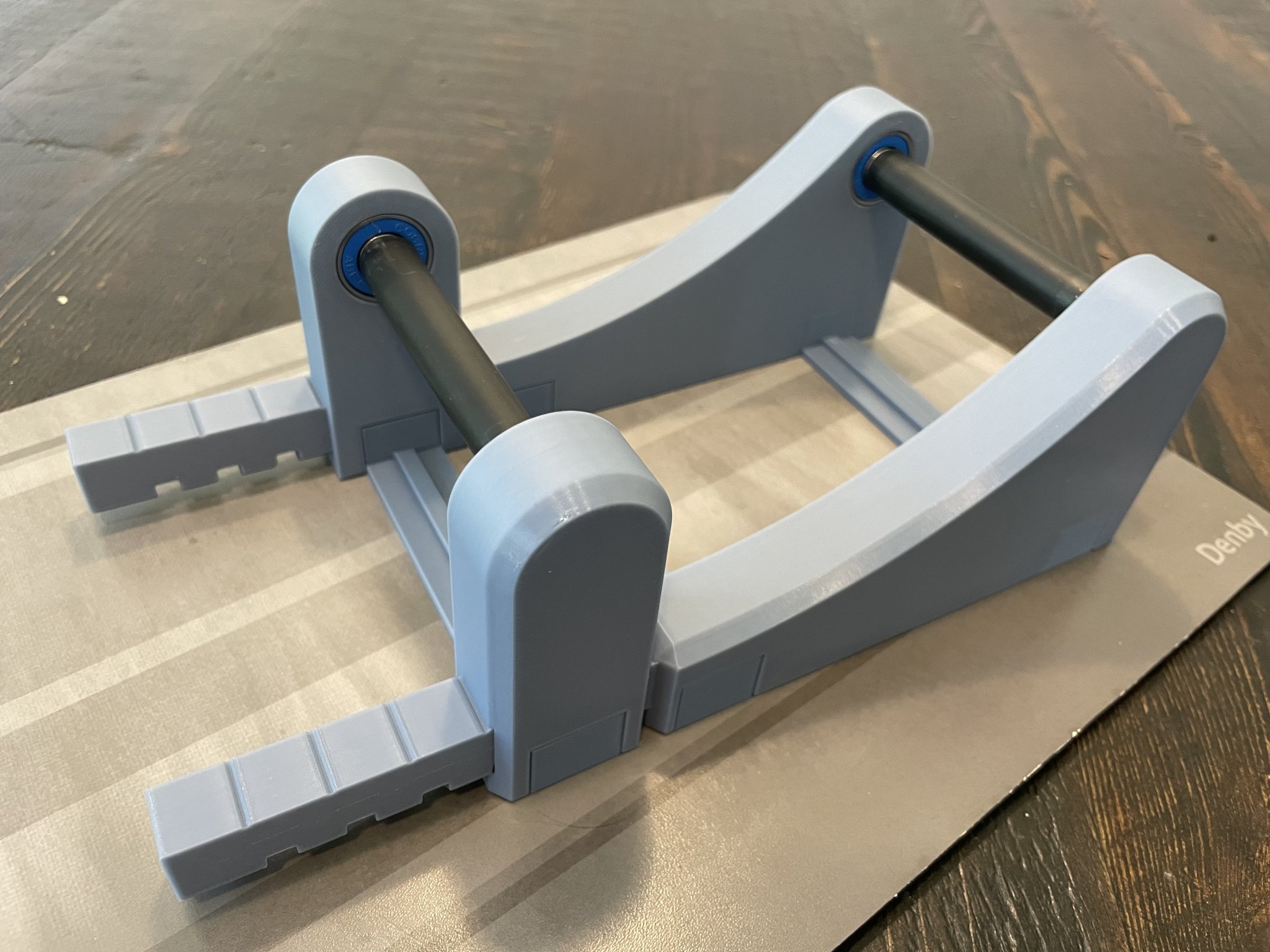

Bạn sẽ cần bật hỗ trợ, nhưng tôi thấy tốt nhất là in với các rãnh ổ bi hướng lên (như trong ảnh đã tháo rời), để đảm bảo rằng chúng tròn và mang lại độ vừa vặn tốt nhất cho các ổ bi.

Để xây dựng điều này, bạn cũng sẽ cần:

• 4 * ổ bi 608.
• Thanh hoặc ống nhôm O.D. 8mm cắt thành hai đoạn dài 98mm.
• Ống cao su hoặc silicone I.D. 8mm (O.D. 10-15mm) cắt thành hai đoạn dài 81mm.

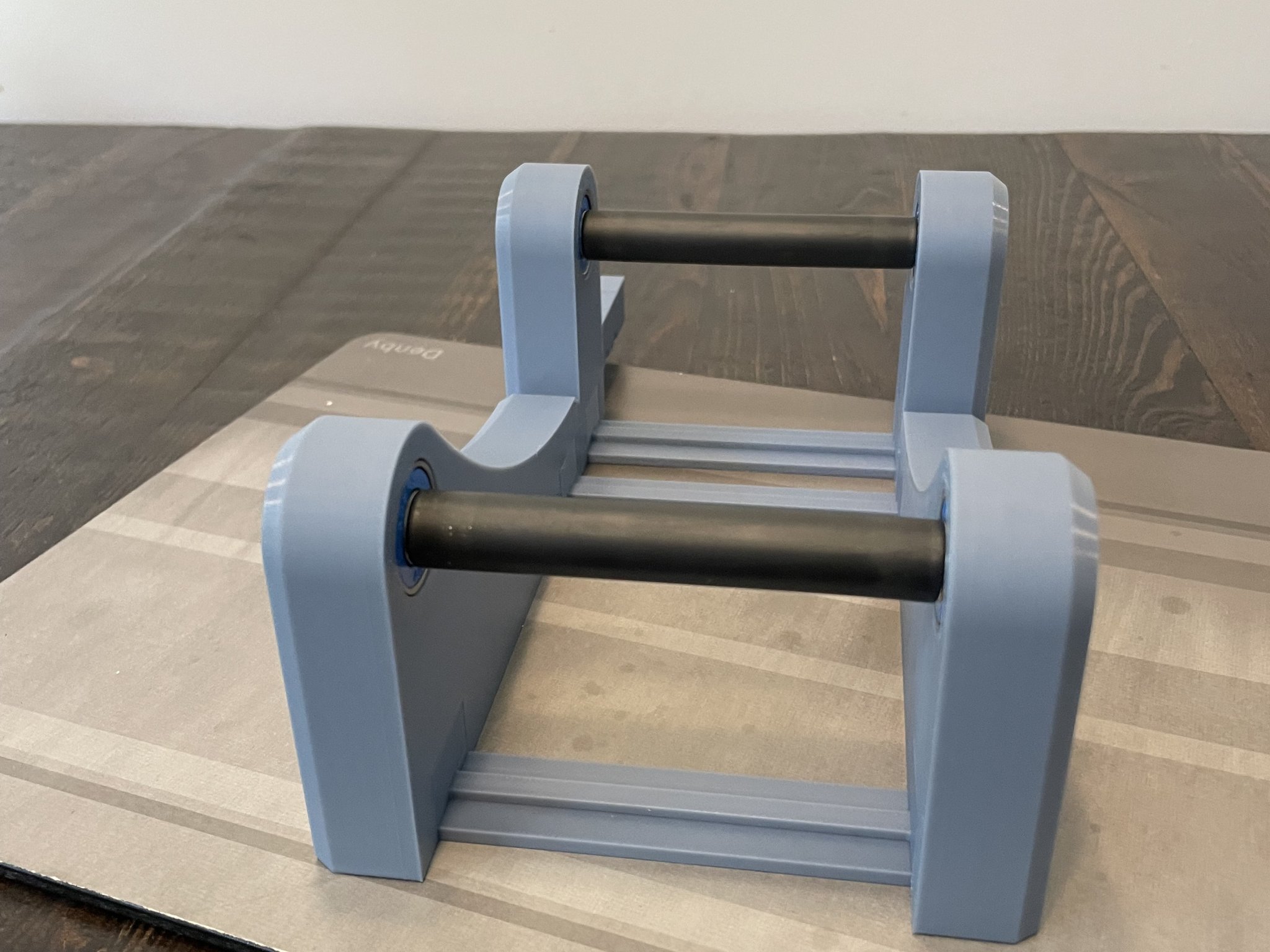

Ống cao su/silicone trượt qua các thanh nhôm như thấy trong các bức ảnh. O.D. của ống tôi đã sử dụng là 13mm, nhưng bất kỳ thứ gì giữa 10-15 O.D. sẽ ổn.

Các ổ bi được lắp vừa vào mô hình và vừa khít.

Như thường lệ, tôi đã cung cấp các tệp STEP cũng như STL để cho phép nhiều người hơn remix hoặc điều chỉnh theo yêu cầu để sử dụng các ổ bi/thanh khác nhau, v.v.

Tôi hy vọng rằng ai đó sẽ thấy điều này hữu ích, và tôi rất muốn thấy những sản phẩm của bạn.
