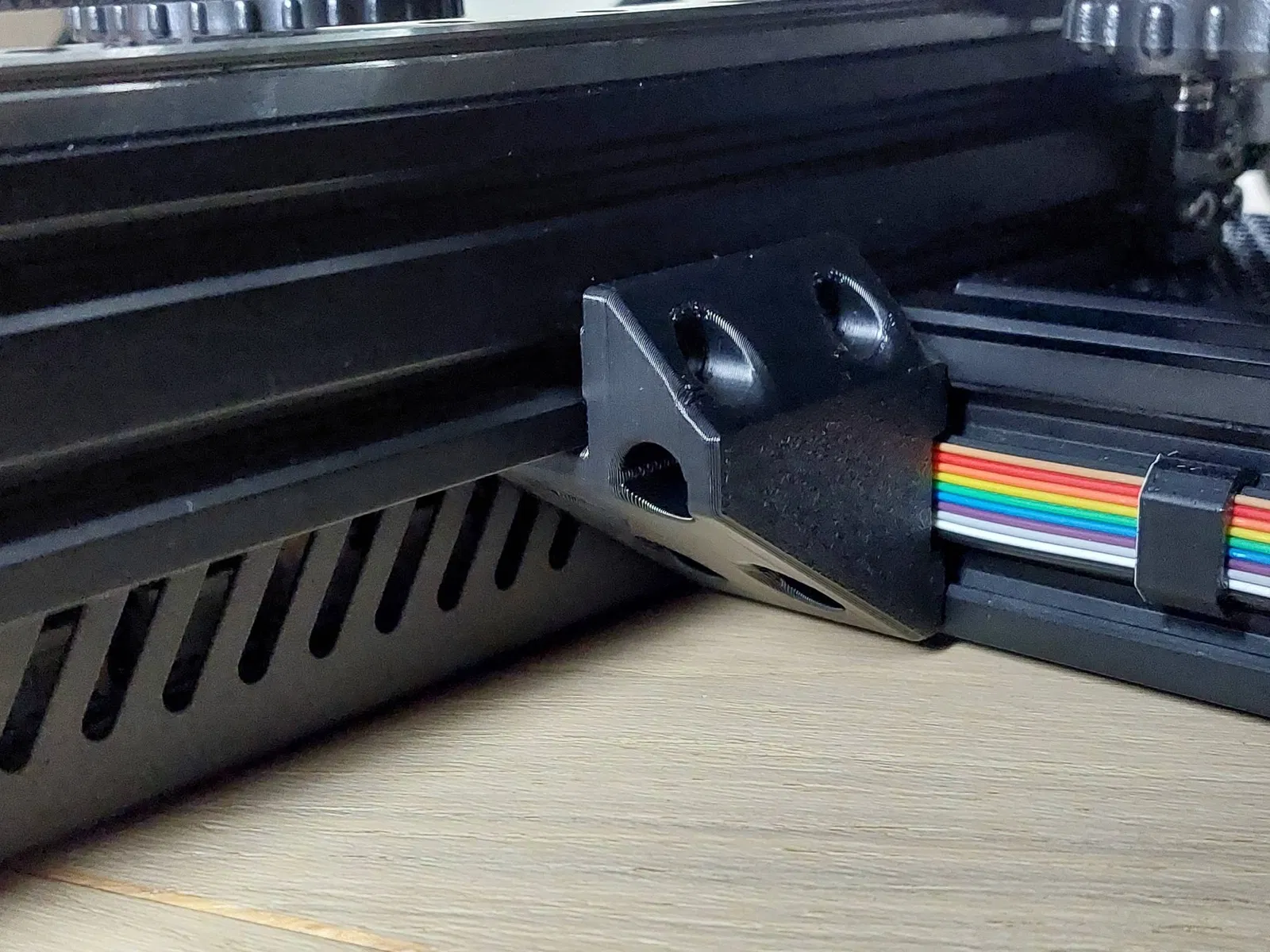

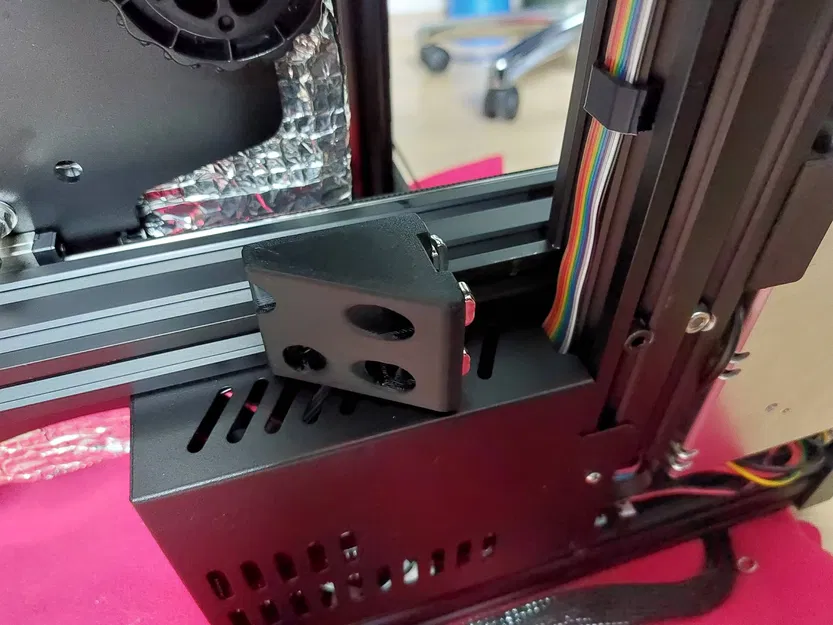

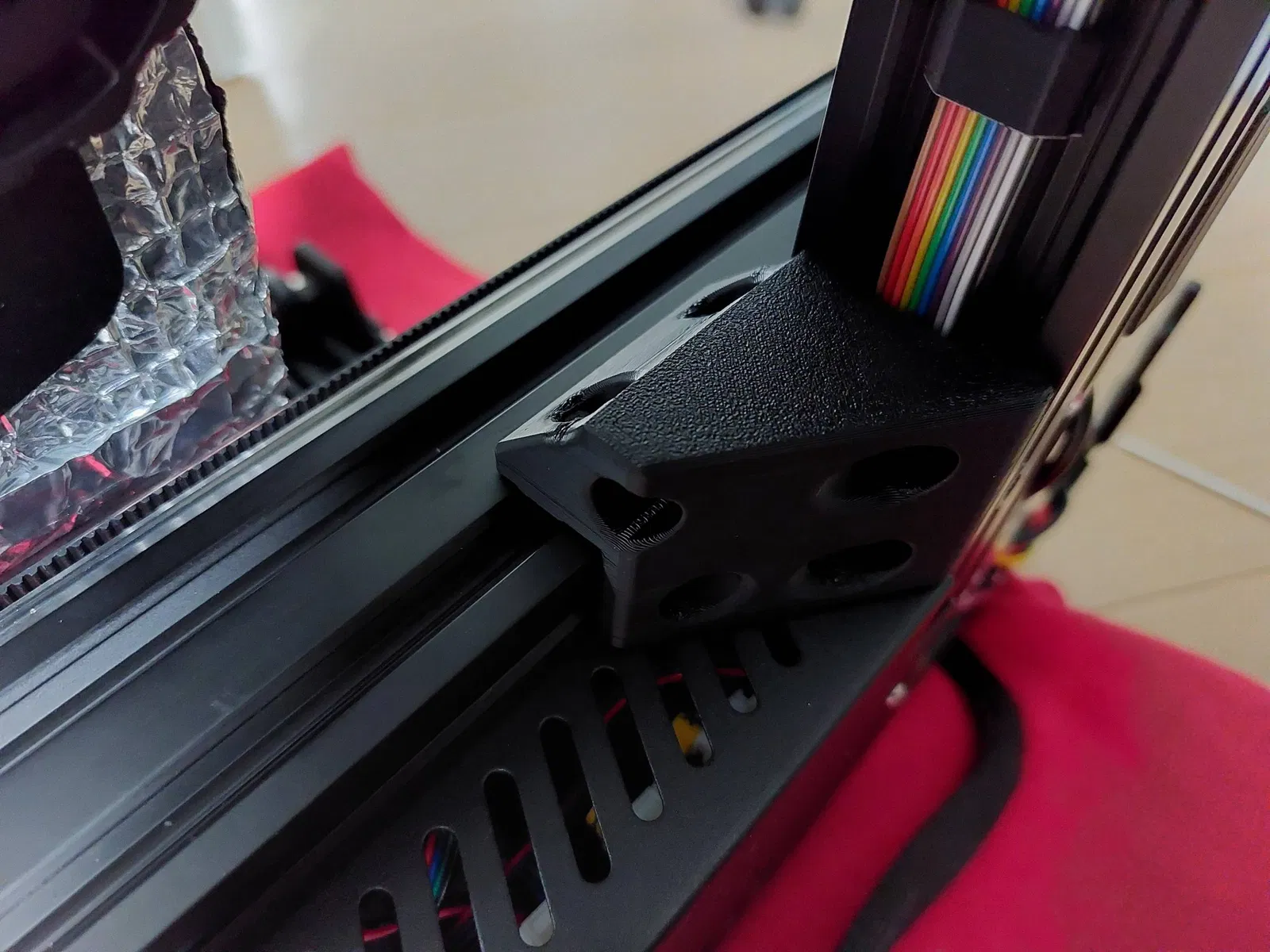

Bộ Bas Tăng Cứng Thanh Nhôm Y Ender 3 (Trước & Sau)

In món này thì dễ lắm, không cần in support luôn. Hướng đặt in cũng đúng rồi. Đây là món duy nhất tui kiếm được mà có thể in được mà không cần support.

Tui đã in bằng ABS với đầu phun 0.4mm và chiều cao lớp in là 0.2mm. Máy in của bạn phải chỉnh chu nha. Các lỗ được thiết kế cho ốc M5 (đường kính lỗ 5.2mm).

Bạn cần 7 con ốc M5x10mm và 7 cái T-nut M5 để gắn bộ brace này. Nó hoạt động tốt với mod ray trượt Y axis (single) của Kevinakasam và cũng nên hoạt động với V-rollers.

Cách tui gắn là: đầu tiên gắn hết T-nut vào vị trí đúng trên thanh nhôm 2040, di chuyển nó vào đúng vị trí, siết chặt hết ốc. Sau đó siết chặt các ốc trên thanh nhôm đế 4040.

Món này được thiết kế cho Ender-3 bản tiêu chuẩn, có luôn hộp đựng linh kiện điện tử và cả dây cáp màn hình bên phải.

Tui có thêm file f3d cho mọi người cười vô kỹ năng thiết kế của tui ha. ;)

Cảm ơn Kevinakasam vì những mod tuyệt vời cho Ender-3 của anh ấy: Z axis bằng dây curoa, KlackEnder, duct Frank 2.0, ray trượt Y axis, …

Cập nhật: Có thêm bản đối xứng cho phía sau hoặc phía trước (không có hộp đựng linh kiện điện tử). Tui chưa thử nhưng chắc là sẽ vừa. Tui đã làm cho thanh nhôm 2040 có thêm khoảng trống một chút. Nó nên in được mà không cần support.

Với bản đối xứng, bạn cần 11 con ốc M5x10mm và 11 cái T-nut M5.

PS: Nếu ai cần mod cho Ender 3 Pro, tui vẫn còn thiếu một cái nha. ;-)

Cập nhật 2023-12-03:

Có thêm file f3d cho bản brace ở phía sau.
