Vỏ case Sofle RGB không dây cho bàn phím split

Đây là một vỏ tùy chỉnh cho một bộ bàn phím tách biệt không dây Sofle RGB.

Phần dưới của vỏ có các khe cho bốn nam châm 20x5mm, được sử dụng để giữ chân nghiêng và cũng có thể được sử dụng để gắn các bàn phím với nhau nhằm tạo ra một "đế" nghiêng tùy chỉnh.

Có một hộp và khe ở phía sau của vỏ để chứa một công tắc để có thể kiểm soát vật lý các pin khi xây dựng một mô hình không dây.

Vỏ này không yêu cầu bất kỳ giá đỡ nào. Tất cả phần cứng lắp đặt được thiết kế cho các vít m2.

Các bộ phận được đánh dấu cho bên trái và bên phải tương ứng và như sau:

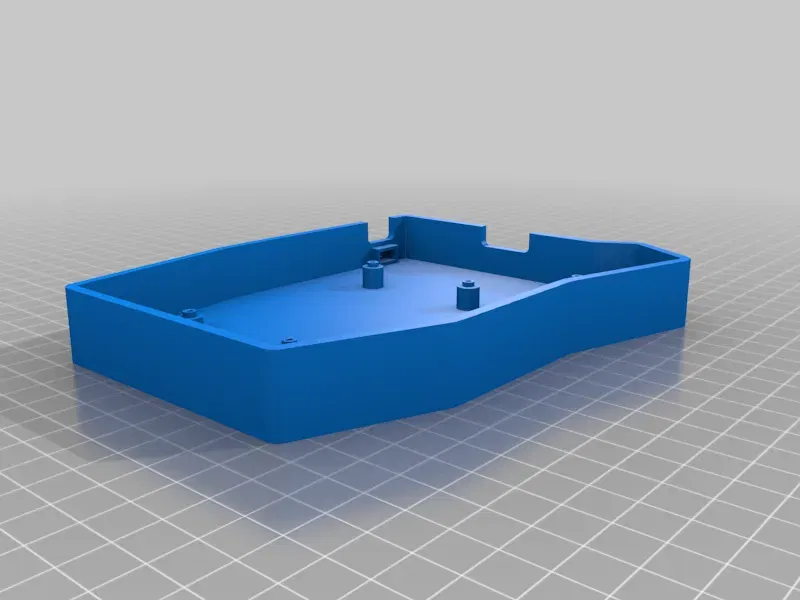

Vỏ, chứa các PCB

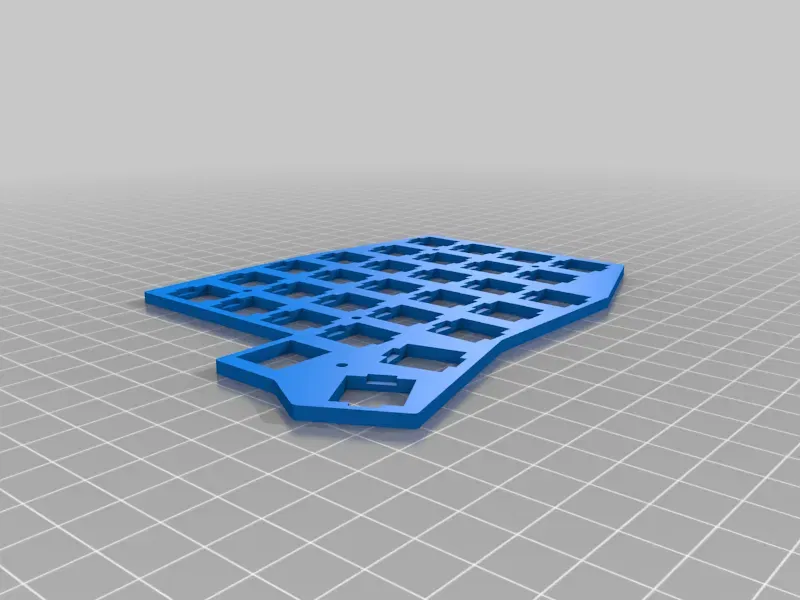

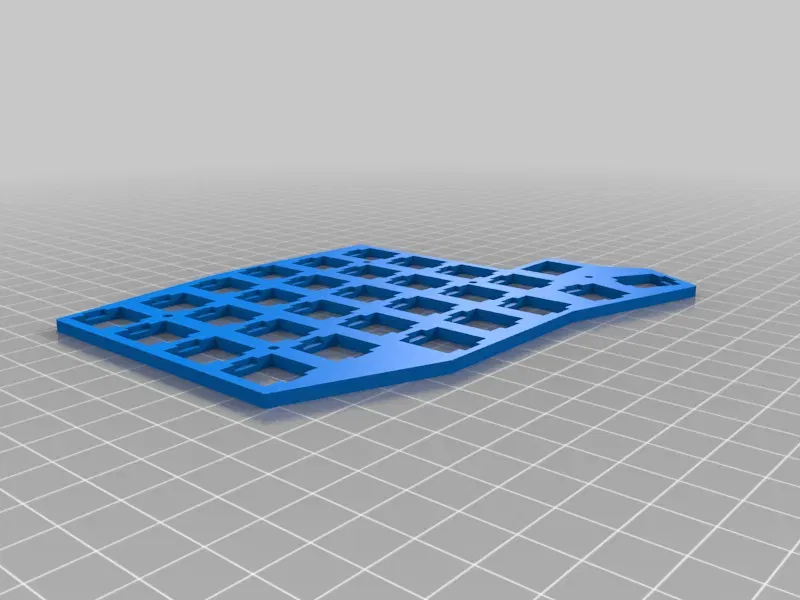

Tấm trên cùng, đặt lên trên PCB và thêm độ ổn định để các công tắc không bị lung lay nhiều, cũng là một phần trang trí đẹp để in với các màu sắc khác nhau.

Bìa OLED, những cái này gắn và che chắn vi điều khiển trong vỏ nếu bạn không sử dụng bất kỳ màn hình nào.

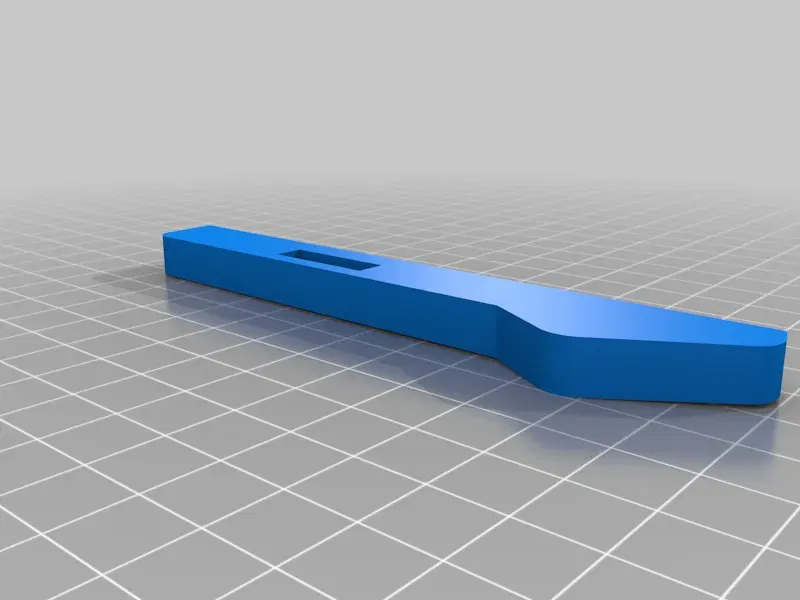

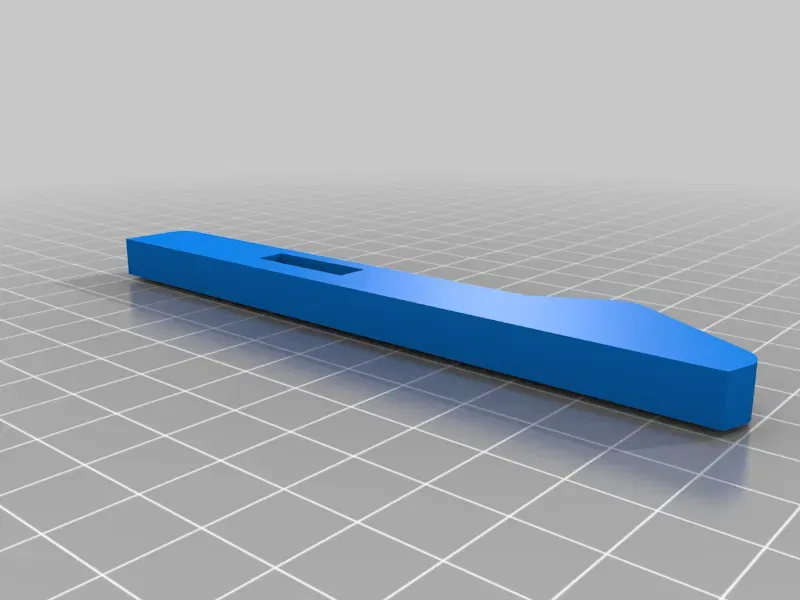

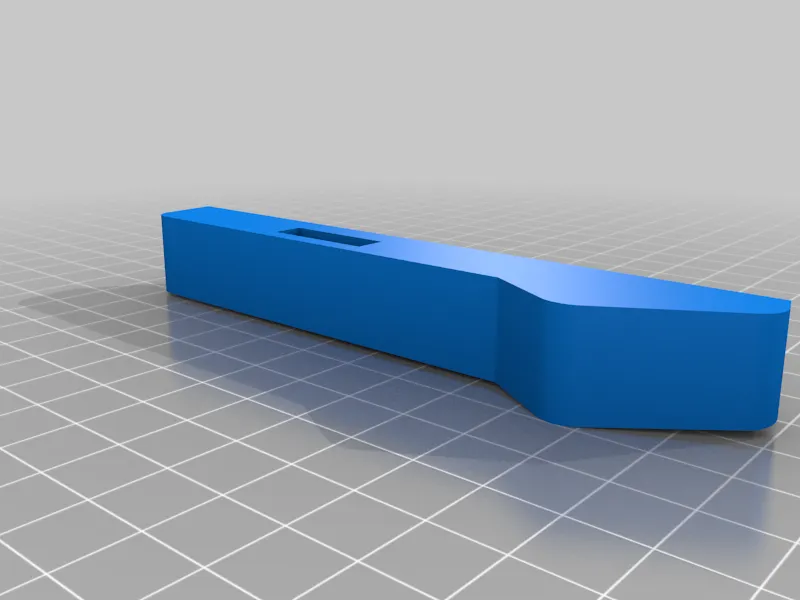

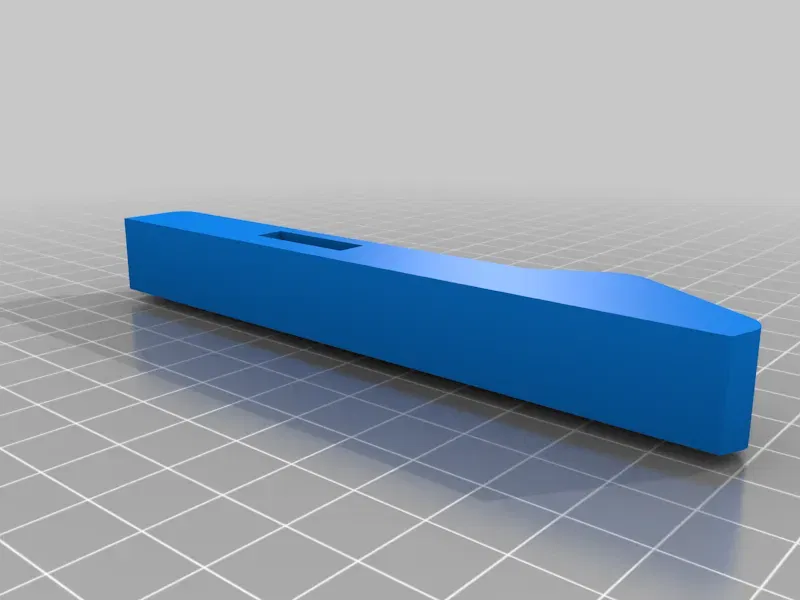

Cái nghiêng, cái này có cả phiên bản 3 độ và 6 độ để nghiêng các nửa tương ứng, những cái này có các khe tương ứng cho nam châm để gắn vào đáy của các vỏ.

Nếu bạn có bất kỳ yêu cầu nào về các góc nghiêng khác hoặc sửa đổi, hãy cho tôi biết và tôi sẽ rất vui lòng vẽ thêm một số bộ phận!
