Khung để bàn cho ePaper 4.2" Waveshare và Good Display
Mẫu khung in 3D này được thiết kế để lắp màn hình ePaper (e-Ink) kích thước 4.2 inch từ Waveshare và Good Display. Phiên bản cập nhật ngày 5.11.2023 hỗ trợ cả LáskaKit ESPInk 2.5 mới. Khung in không cần hỗ trợ, sử dụng ốc M2.2x5 và có không gian cho pin LiPol 50x40x10 mm.
Mô tả

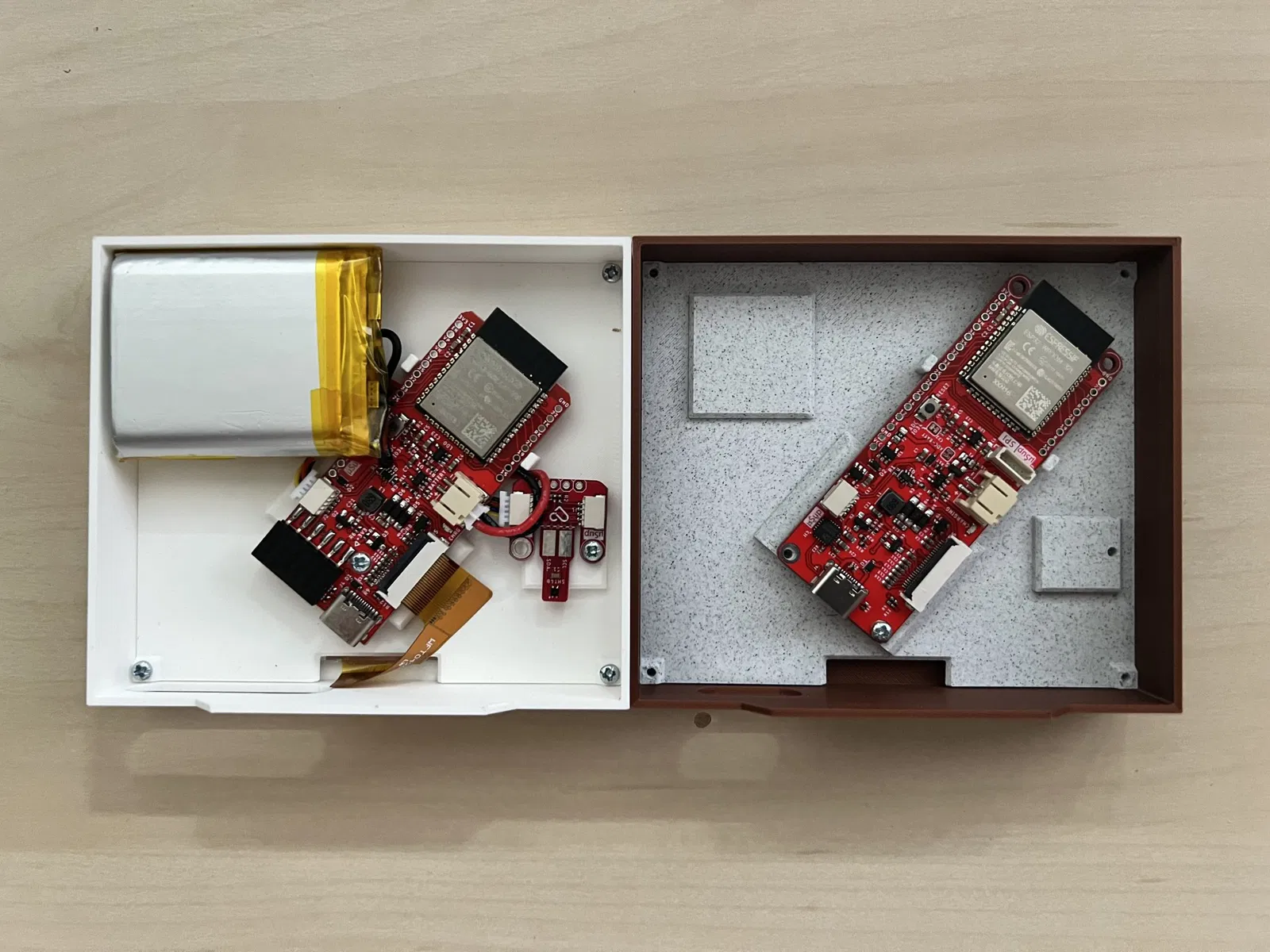

5. 11. 2023 - Thêm phiên bản cho LáskaKit ESPInk 2.5 mới

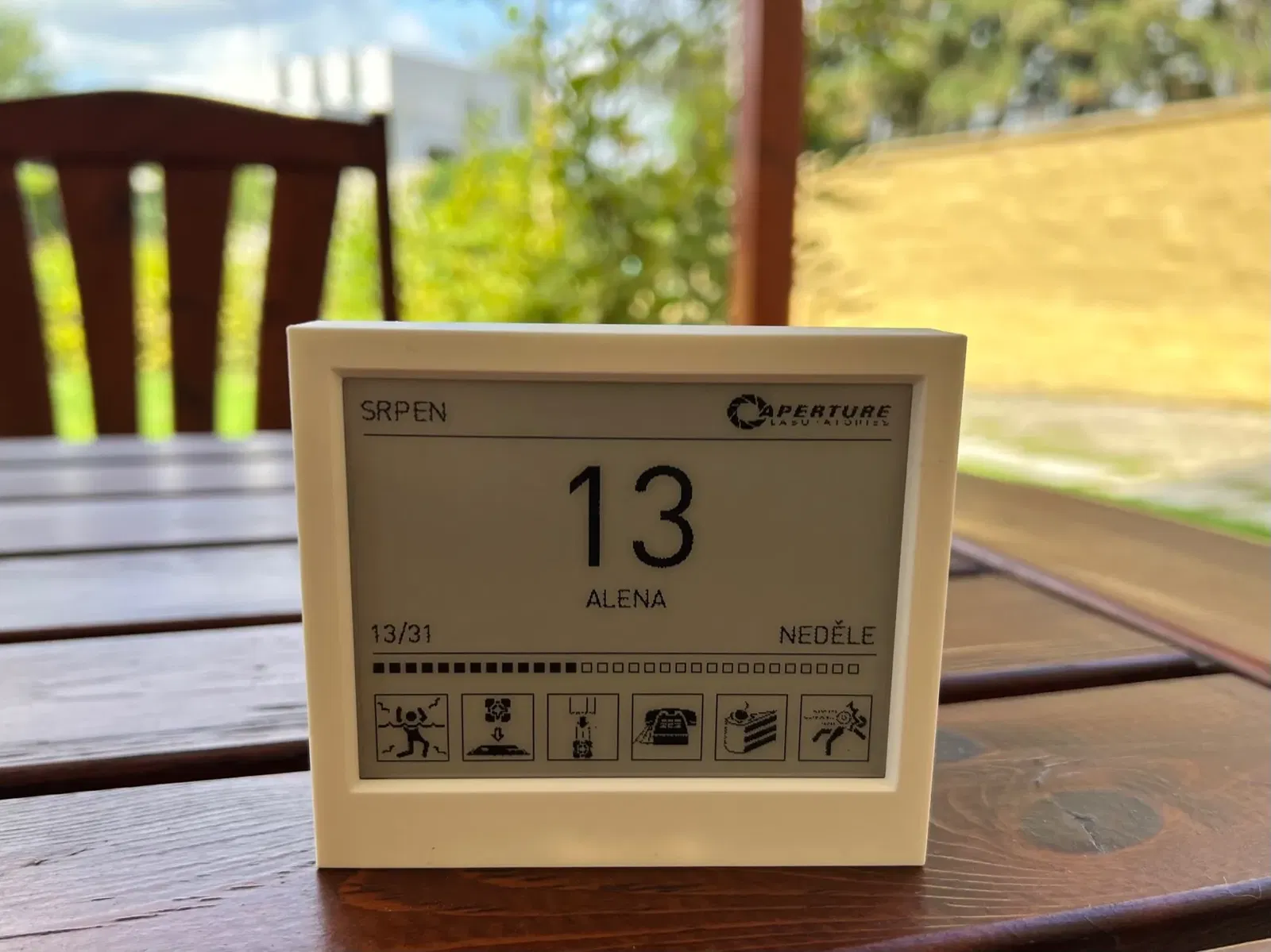

Bạn có thể gắn màn hình ePaper (e-Ink) của Waveshare hoặc Good display với đường chéo 4.2" (kích thước 91x77x1.18 mm - hoặc dày hơn một chút) vào khung này. In không cần vật liệu hỗ trợ, với độ phân giải 0.15 mm mỗi lớp (CHẤT LƯỢNG CAO).

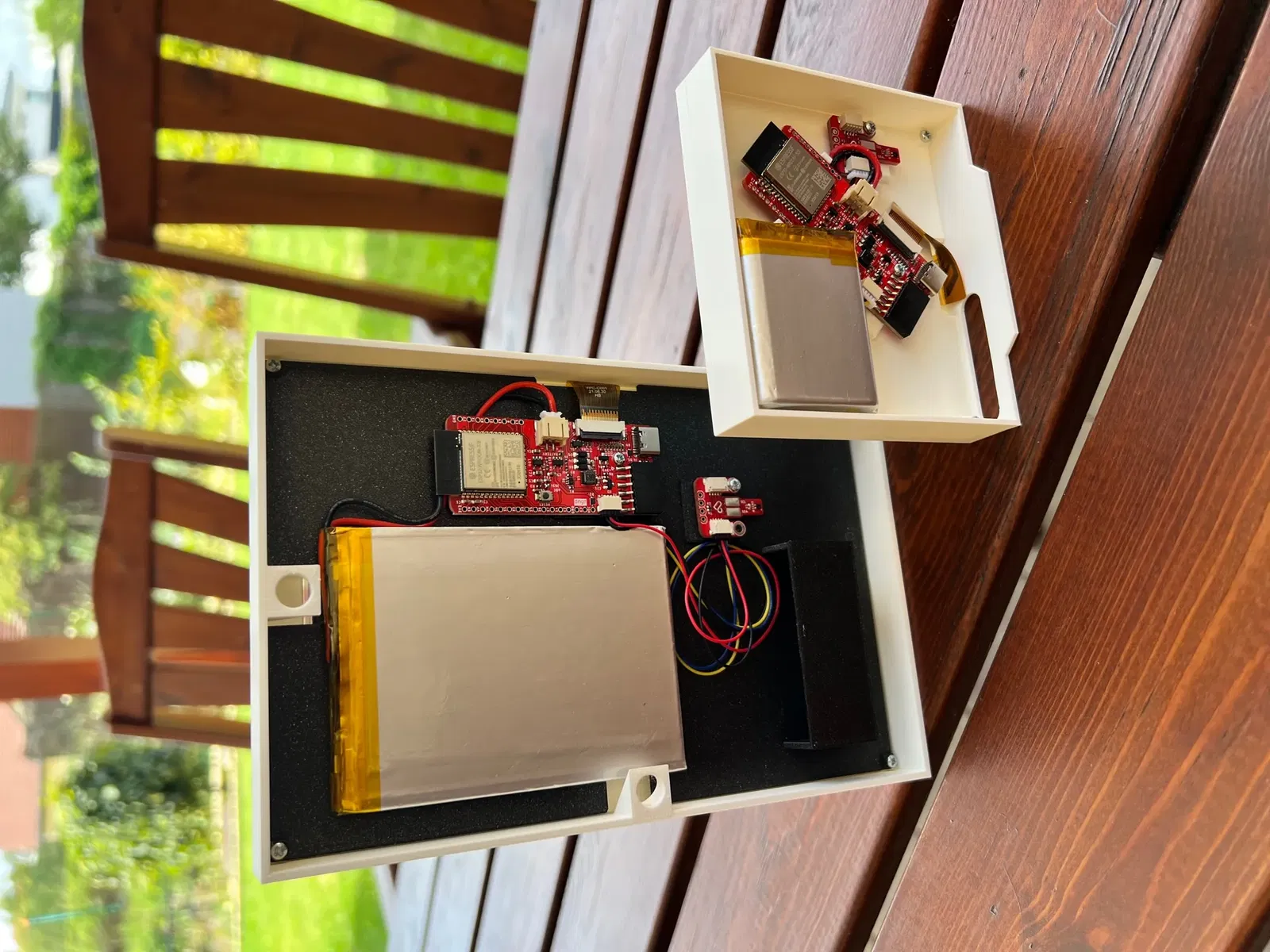

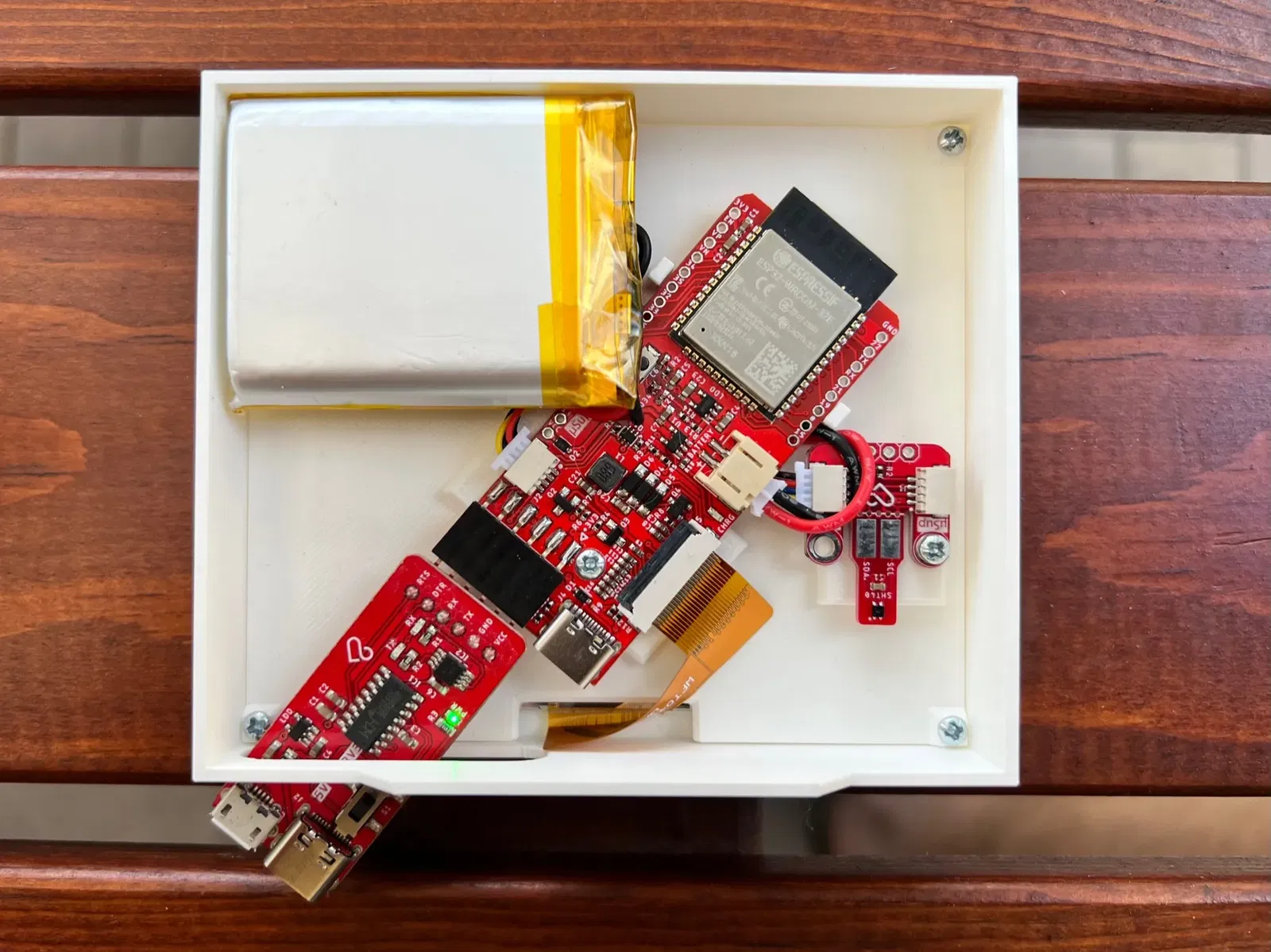

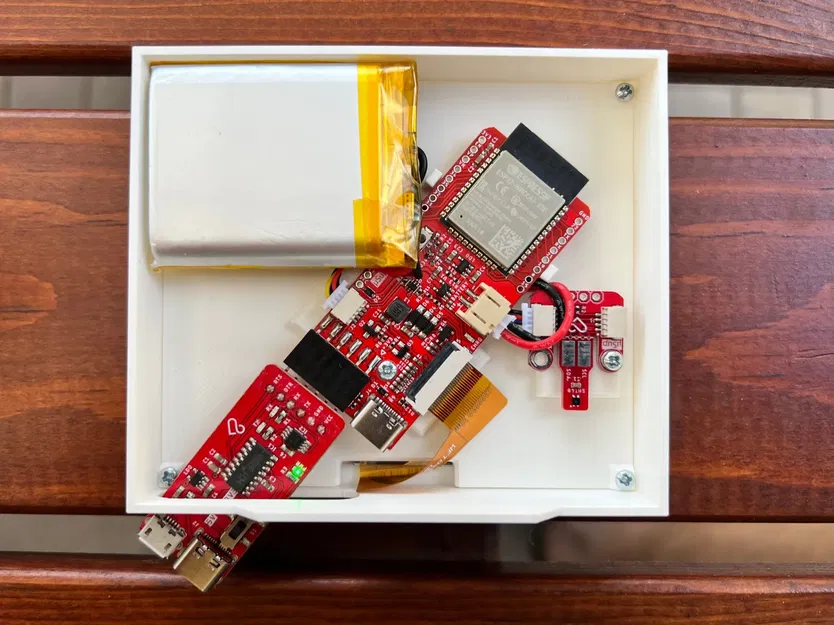

Dùng ốc M2.2x5 (lỗ là M2) để bắt ốc mặt sau vào mặt trước, tương tự như vậy với bo mạch phát triển và cảm biến nhiệt độ, độ ẩm (nếu có).
Pin LiPol kích thước 50x40x10 mm sẽ vừa và bạn cần dùng băng dính hai mặt để cố định.
Bo mạch phát triển: https://www.laskakit.cz/laskakit-espink-esp32-e-paper-pcb-antenna/?variantId=12416
Ốc vít: https://www.laskakit.cz/sroub-do-termoplastu-s-cockovou-hlavou-a-krizovou-drazkou-2-2x5-bn-82428-ocel/
ePaper - kích thước 4.2" sẽ vừa, dù là loại BW hay Grayscale, ví dụ: https://www.laskakit.cz/good-display-gdew042t2-4-2--400x300-epaper-displej-grayscale/
Pin - loại này sẽ vừa khít: https://www.laskakit.cz/baterie-li-po-3-7v-2000mah-lipo/
Cảm biến nhiệt độ và độ ẩm - https://www.laskakit.cz/laskakit-sht40-senzor-teploty-a-vlhkosti-vzduchu/
