Hộp điều khiển đèn kèm nắp gài

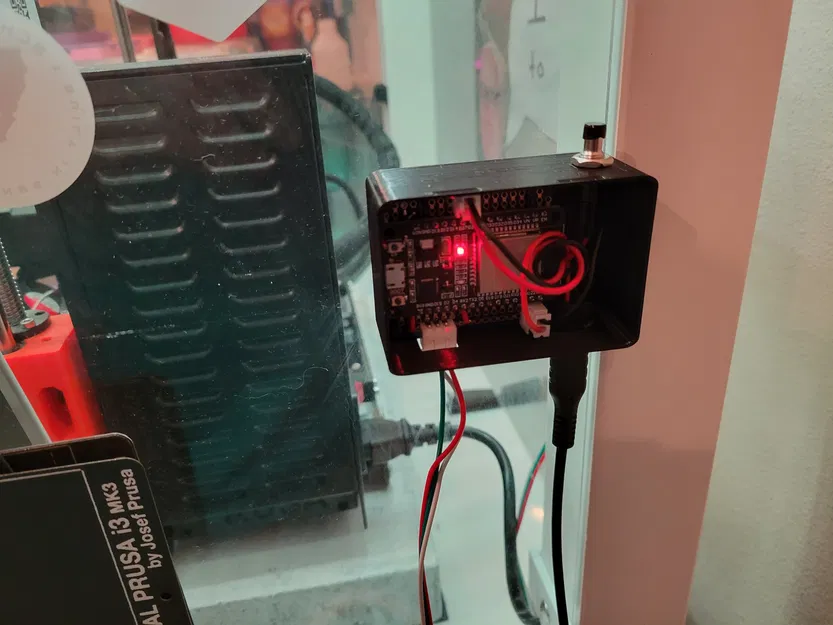

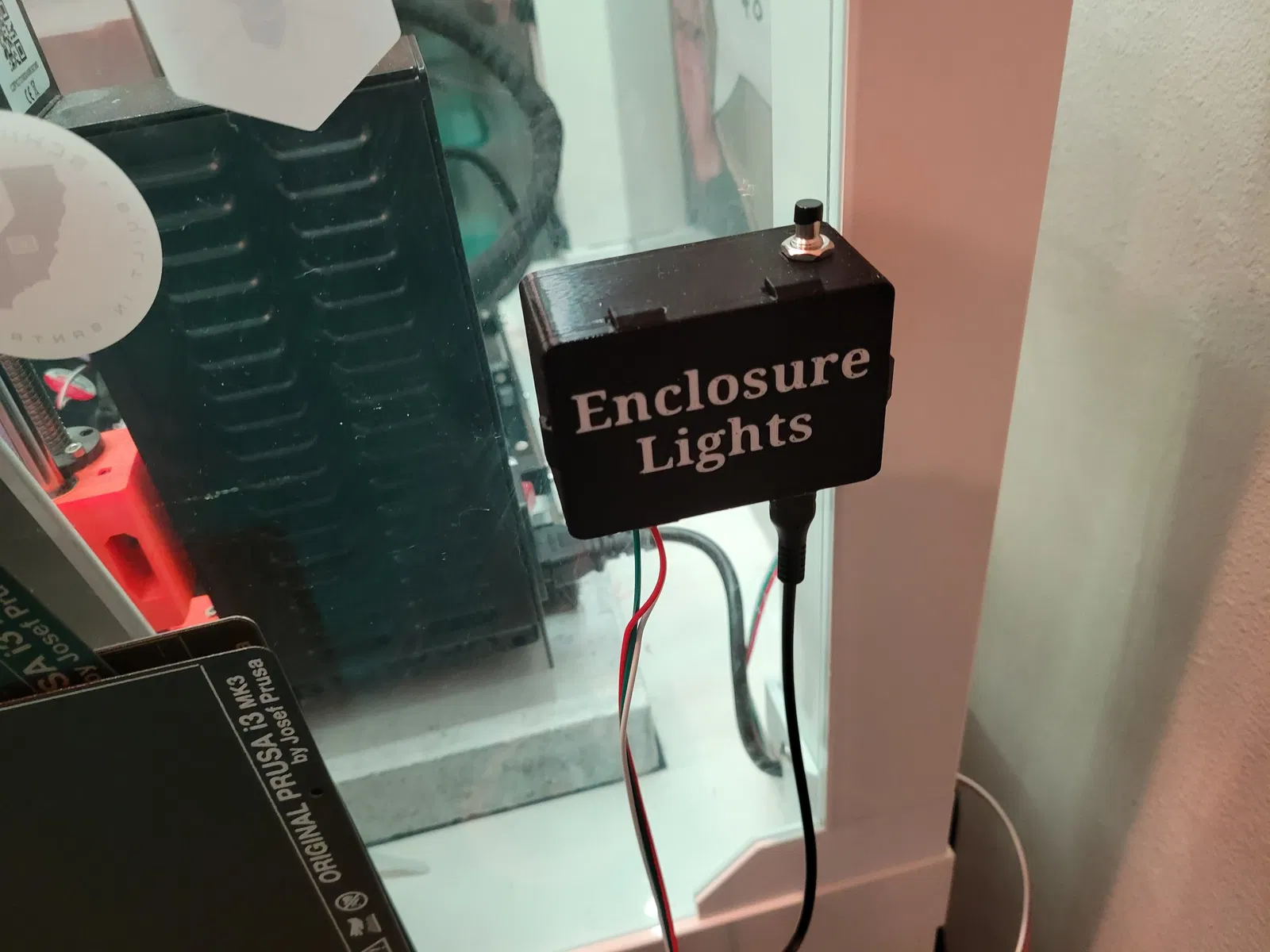

Đây là một cái vỏ cho bảng esp32 (chạy esphome) mà tui nghĩ ra để điều khiển đèn cho Prusa Enclosure v2 của tui. Nói vậy thôi chứ, cái này có thể dùng cho bất kỳ bộ điều khiển nào chạy led tương tự cho các mục đích khác.

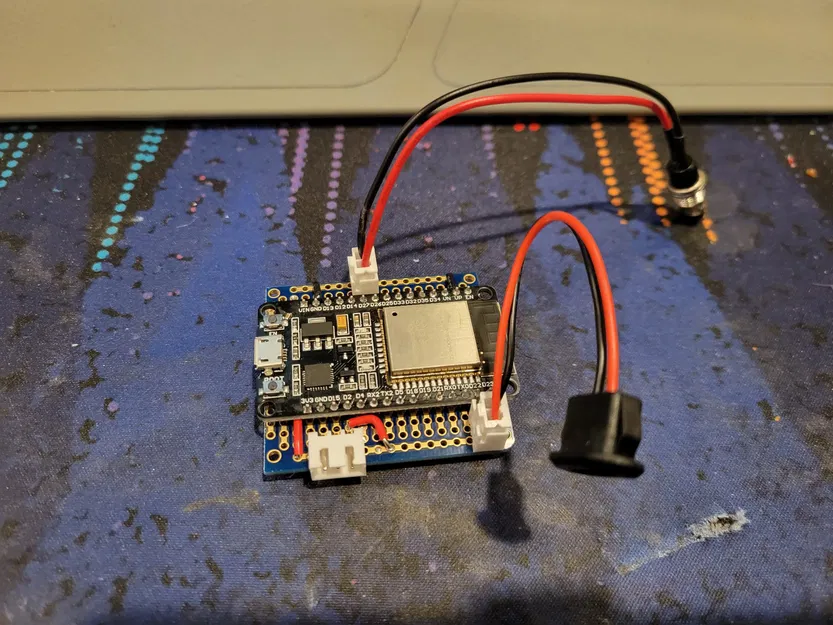

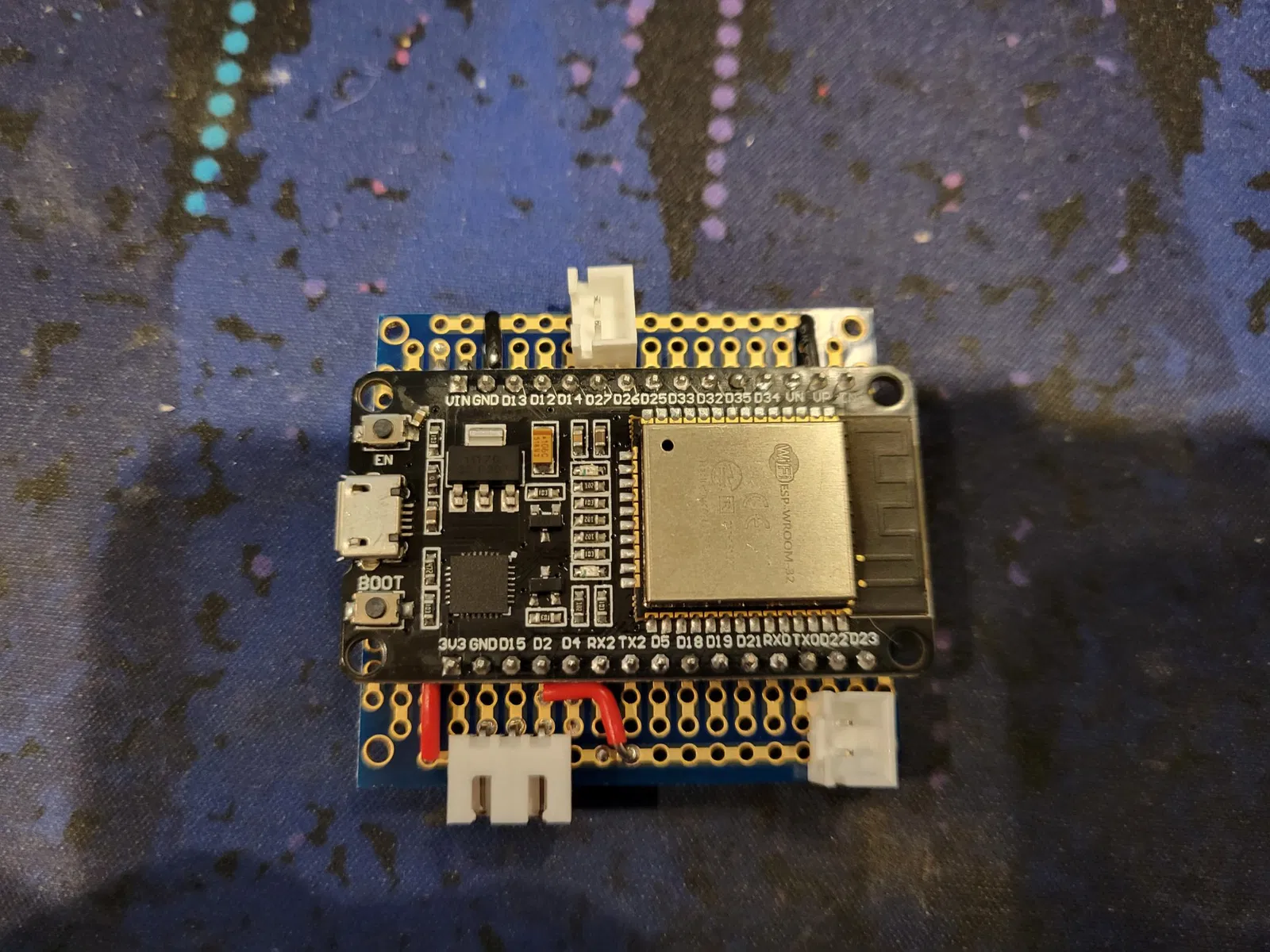

Bảng mạch có các cổng JST cho nguồn, nút bấm, và nguồn, ground, tín hiệu cho led.

Tui dùng esphome để nạp cho bộ điều khiển của mình để có thể cài đặt các tự động hóa lắng nghe sự kiện máy in để bật/tắt đèn trong vỏ. Thêm vào đó, nút bấm hoạt động như một cảm biến nhị phân có thể dùng để bật/tắt đèn thủ công.

Cứ nhắn tin cho tui nếu có câu hỏi về thiết kế bảng mạch hay cấu hình esphome nha. Tui đã phải gỡ bỏ một vài chân của bộ vi điều khiển để mọi thứ vừa vặn trong một không gian nhỏ như vậy. Tui sẽ đi vào chi tiết cách tui thiết kế và hàn bảng mạch của mình nhưng tui thật sự tin rằng một phần của việc làm người sáng tạo là tự giải quyết vấn đề để xây dựng kiến thức và làm được những thứ phức tạp hơn.

Ghi chú thêm về việc thiết kế này gửi tín hiệu 3v đến dải led dùng 5v. Theo truyền thống, đối với các thiết kế khác, tui đã dùng bộ chuyển đổi mức logic quad cho 3v lên 5v nhưng thấy tín hiệu 3v vẫn hoạt động tốt và cho phép tui đặt mọi thứ vào một bố cục nhỏ như vậy. Nếu bạn muốn làm mọi thứ theo cách "đúng đắn" thì bạn có thể tìm một bộ chuyển đổi mức logic tốt từ Adafruit tại đây: https://www.amazon.com/gp/product/B014QZNC1S

Các thành phần được sử dụng cho thiết kế này: Nút bấm: https://www.amazon.com/gp/product/B07RPS2ZY3 Bảng mạch mẫu: https://www.amazon.com/gp/product/B081R45KN8 Bộ vi điều khiển: https://www.amazon.com/gp/product/B08D5ZD528 Nguồn USB-C: https://www.amazon.com/gp/product/B0C7CPYL79 Dải Led (bất kỳ WS2812B nào cũng được): https://www.amazon.com/gp/product/B014QZNC1S

Thoải mái chế biến nha: https://www.tinkercad.com/things/jbT02RkD6w2-enclosure-lights-box-enclosure

Hướng dẫn in

Thương hiệu máy in: Prusa Máy in: I3 MK3S Rafts: Không Hỗ trợ: Không Độ phân giải: 0.20 Infill: 15-20%
