Bộ Xoay Đựng Sơn

Tác giả Legufix

Lượt tải: 615
Lượt thích: 245
Lượt coi: 6.247
Bản remix: 2
Bình luận: 11

Tải tất cả (.zip)· 10 file · 3,9 MB· 3,9 MB

File 10 3,9 MB

carousel_spacer_sleeve_1765672573.stlSTL · 161,2 KB
carousel_base_1765672574.stlSTL · 686,4 KB
carousel_handle_1765672575.stlSTL · 422,9 KB
carousel_spool_adapter_1765672576.stlSTL · 173,5 KB
carousel_bottle_holder_1765672577.stlSTL · 549,3 KB
carousel_upper_part_1765672577.stlSTL · 454,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Thông tin

Mã mẫu: #77316
Danh mục: DIY
Ngày đăng: 18/04/2025
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: organizer
painting
paint
upcycling
spoolupcycling

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

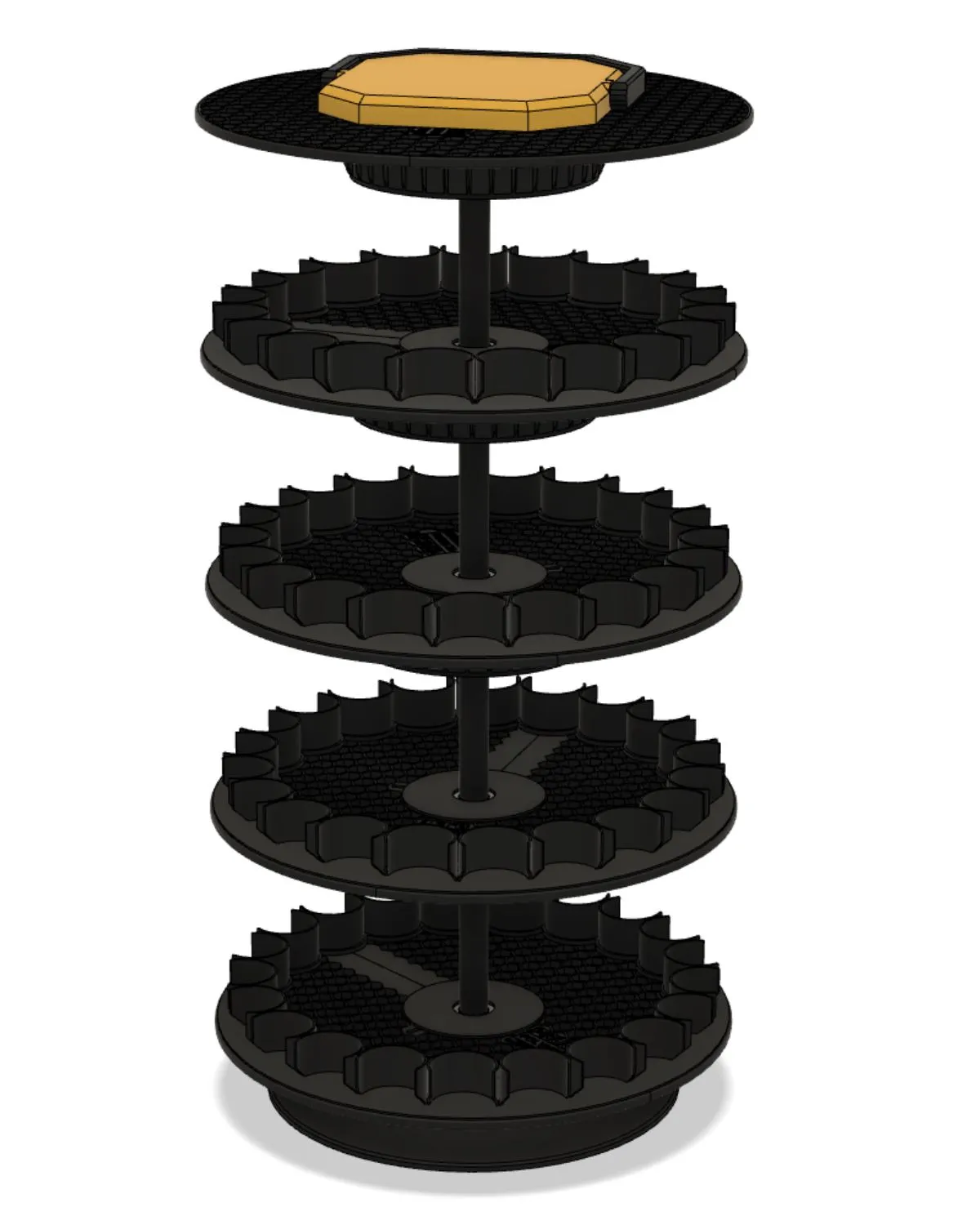

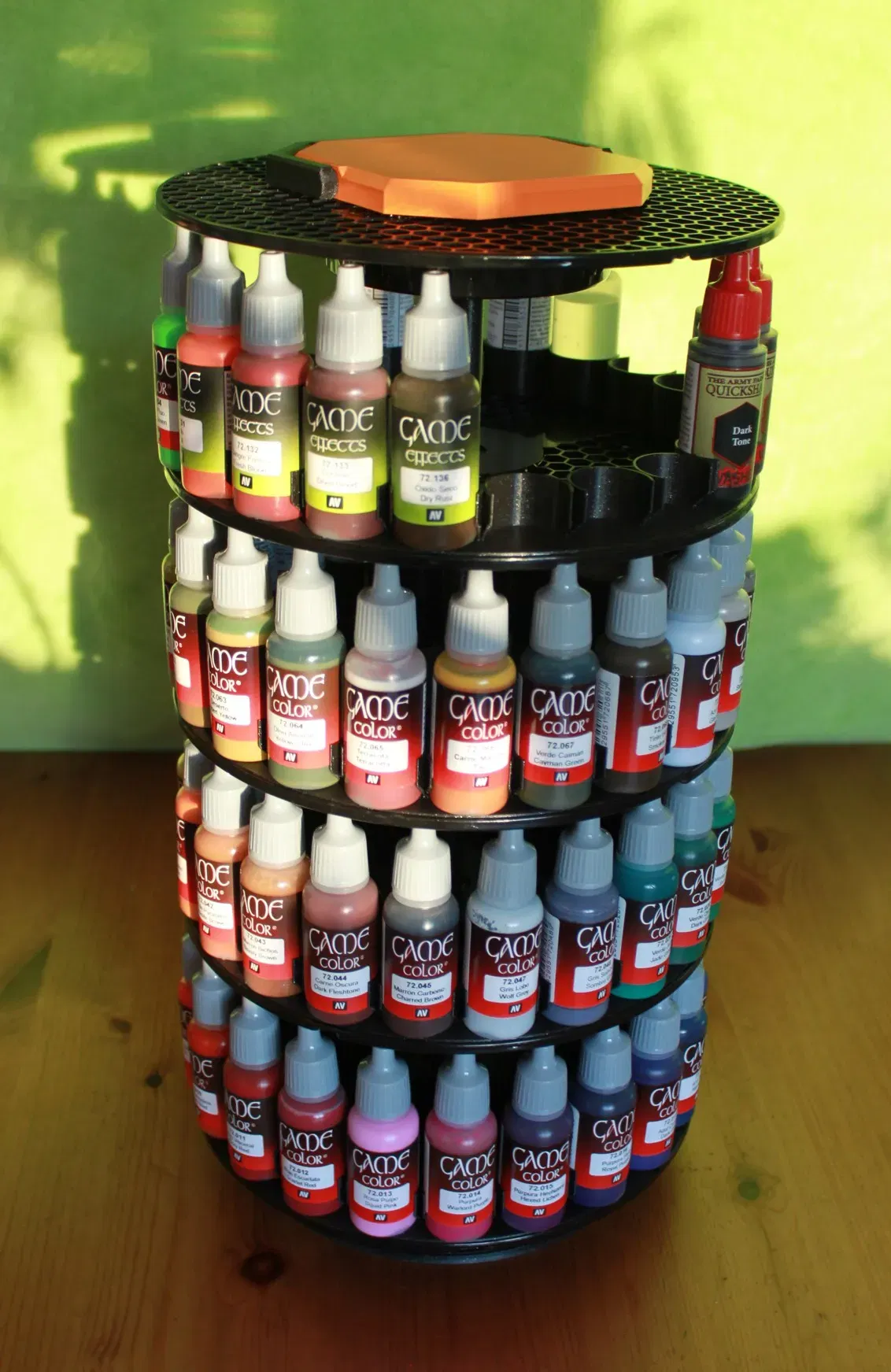

Để dễ dàng tìm thấy các loại sơn của mình, tôi đã phát triển một bộ xoay đựng sơn. Bộ xoay này vừa với các loại sơn Vallejo 17ml.

Ngoài các cuộn Prusament và các bộ phận in 3D, bạn cần thêm các thành phần sau:

4 cái Vòng bi 608RS 8x22x7mm
1 cái Thanh ren M8, dài 385mm
2 cái Đai ốc M8
2 cái Vít M3x9mm

In các số lượng sau cho bộ xoay 4 tầng:

4 cái ốc chuyển đổi cuộn xoay
4 cái giữ chai xoay
3 cái ống đệm xoay
1 cái đế xoay
1 cái phần trên xoay
1 cái nắp xoay
1 cái tay cầm xoay

Sau khi in

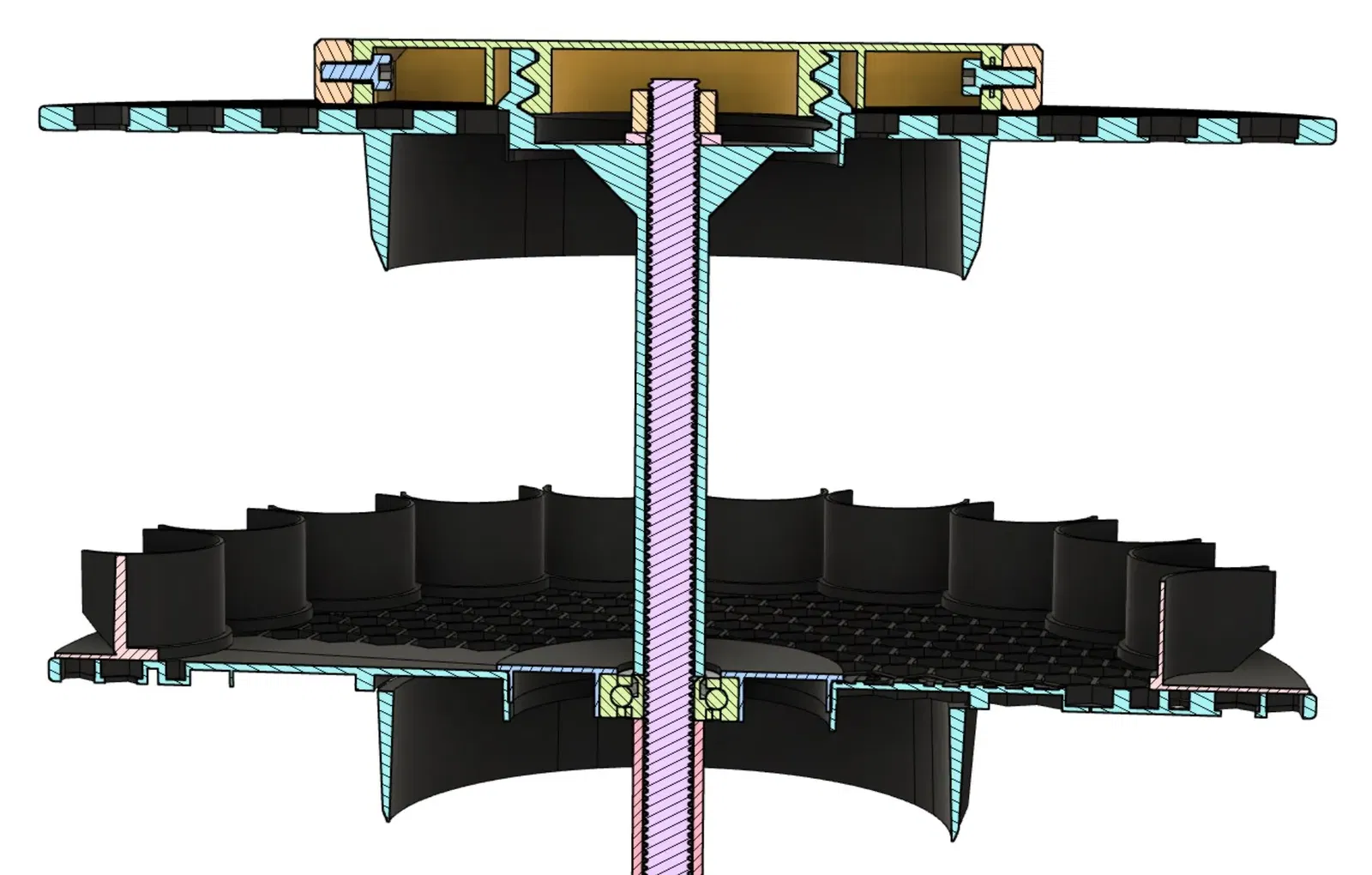

Vòng bi được ép vào bộ chuyển đổi và giữ chắc mà không cần thêm keo. Bộ chuyển đổi được dán vào các cuộn chỉ bằng keo epoxy. Bộ giữ chai cũng được dán vào các cuộn chỉ.

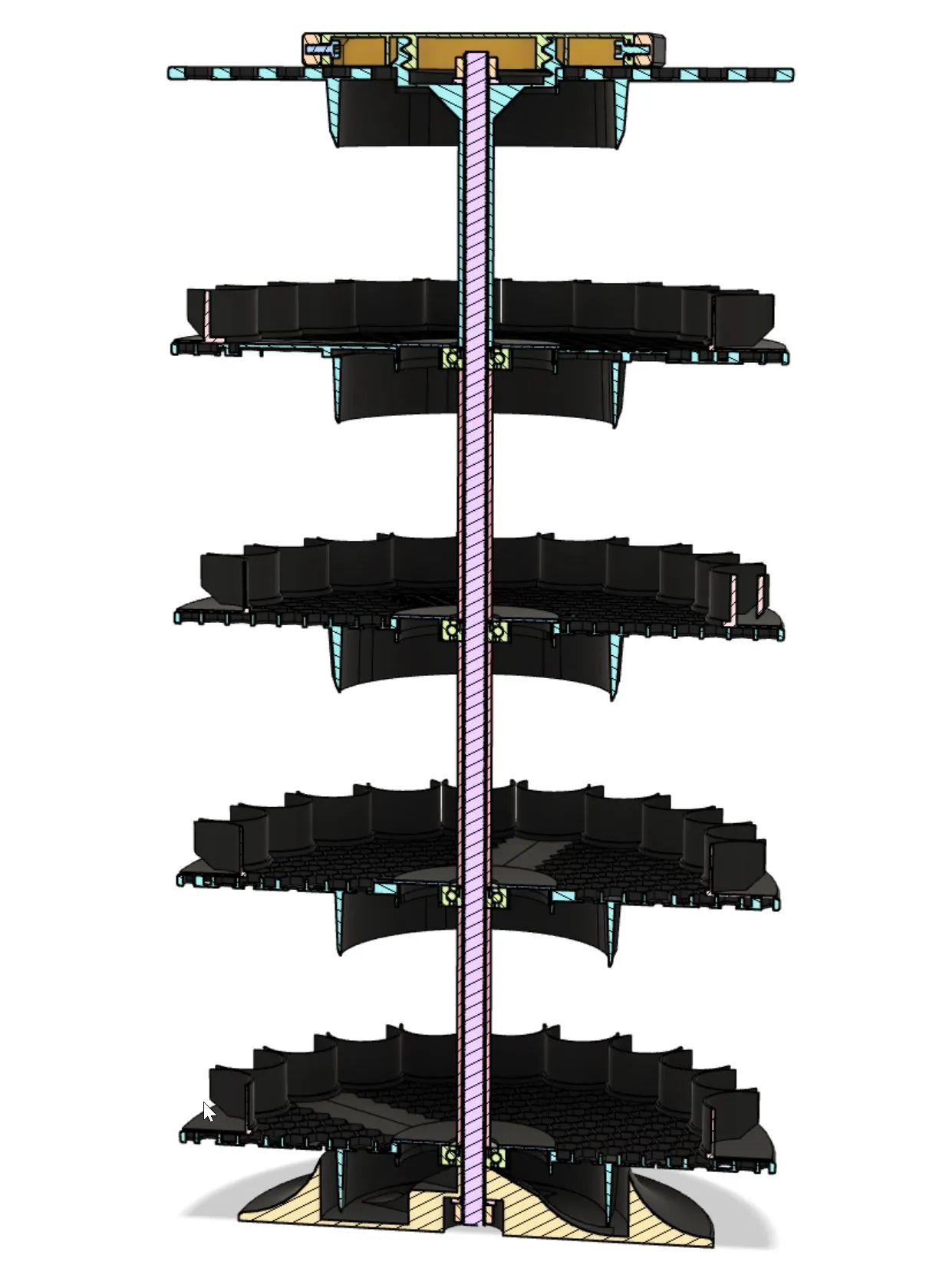

Bộ xoay được siết chặt với nhau bằng thanh ren và hai đai ốc. Tay cầm được gắn vào nắp bằng hai vít (hơi khó một chút). Cuối cùng, nắp được vặn vào (ban đầu ren hơi cứng).

Xem thêm: https://www.instructables.com/Paint-Carousel-Made-From-Empty-Prusament-Spools/

Cập nhật 19.10.2023:

Tôi đã thêm các phiên bản bổ sung là carousel_spacer_sleeve_lf, carousel_base_lf và carousel_upper_part_lf. Các tệp này có đường kính bên trong lớn và do đó thanh ren sẽ lỏng hơn.

Coi thêm Ẩn bớt
