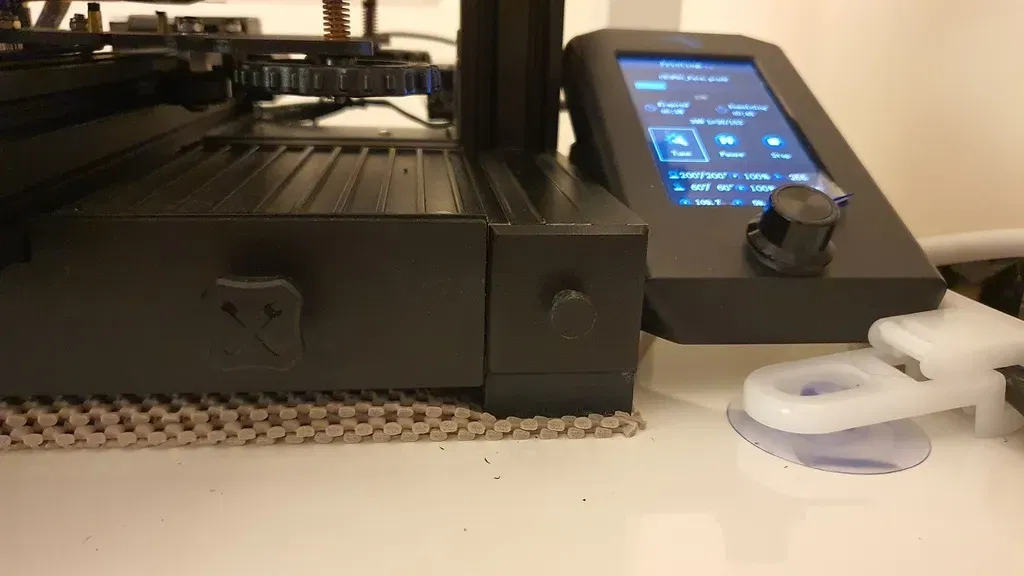

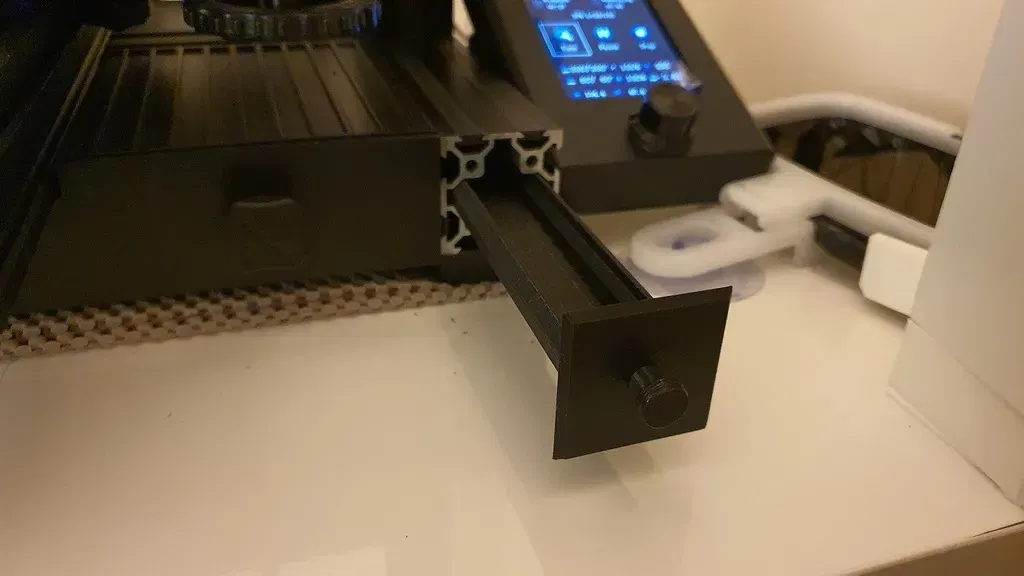

Ngăn kéo cải tiến cho máy in 3D Ender 3 V2

Tôi đã cố gắng in https://www.thingiverse.com/thing:4935271 nhưng eSlicer thông báo rằng mô hình có lỗi nên tôi đã quyết định tạo ra mô hình của riêng mình từ đầu.

Những thay đổi/cải tiến so với bản gốc:

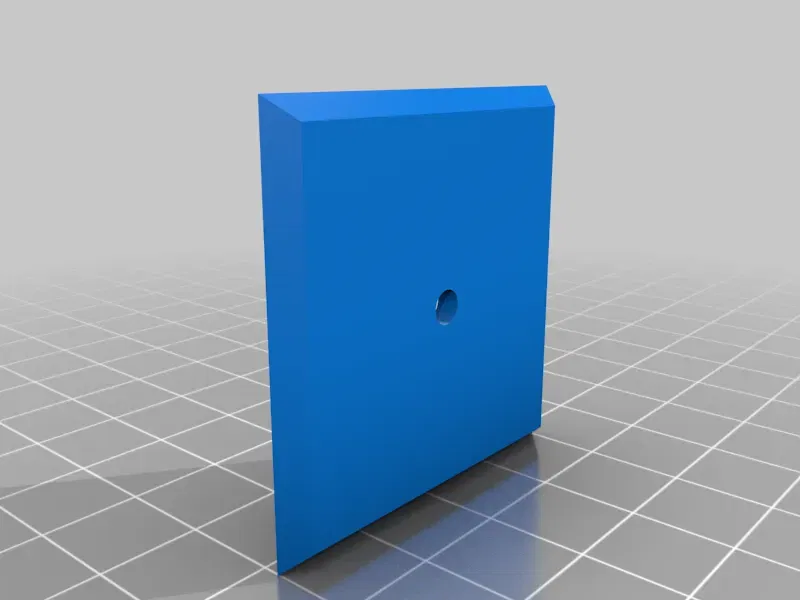

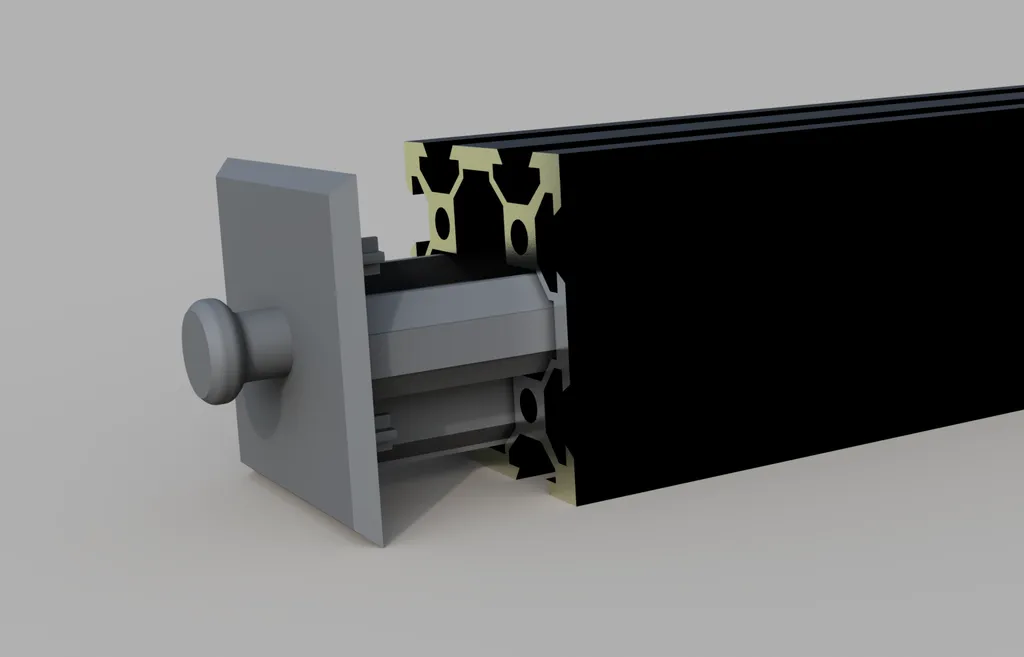

• Mặt ngăn kéo và thân ngăn kéo giờ đây là 2 phần riêng biệt và bạn có thể in mà không cần hỗ trợ. Bạn có thể sử dụng keo siêu dính để nối hai phần lại với nhau và có một kênh nơi thân ngăn kéo gặp mặt.

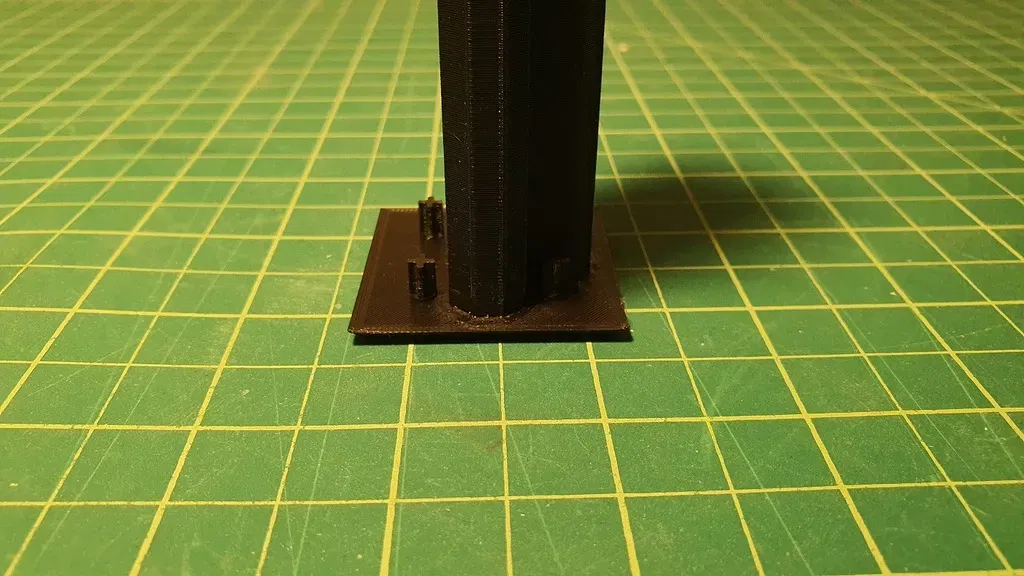

• Có 4 chốt giữ hình dạng dấu + thay vì 2.

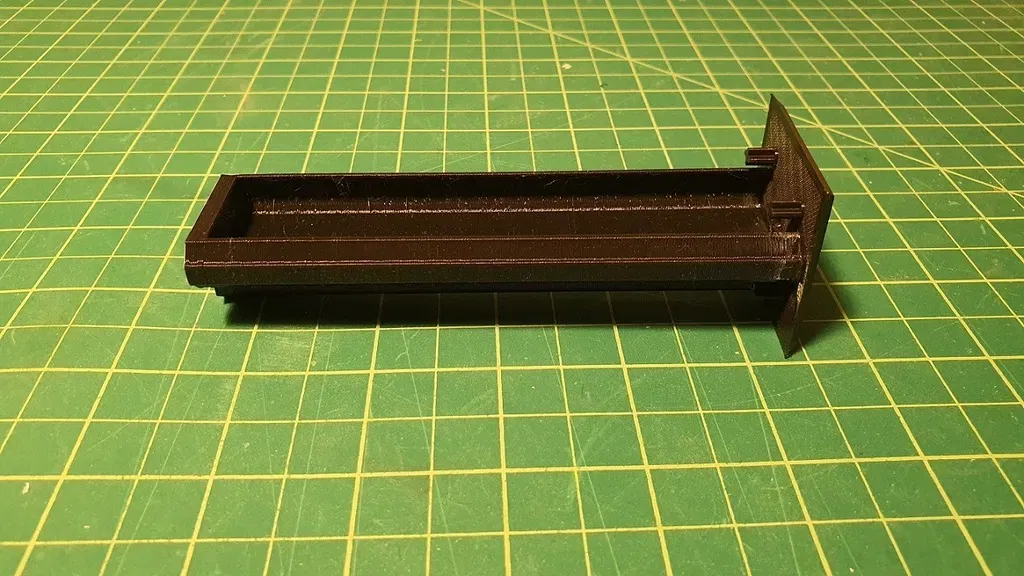

• Chiều dài ngăn kéo dài hơn một chút (12 cm)

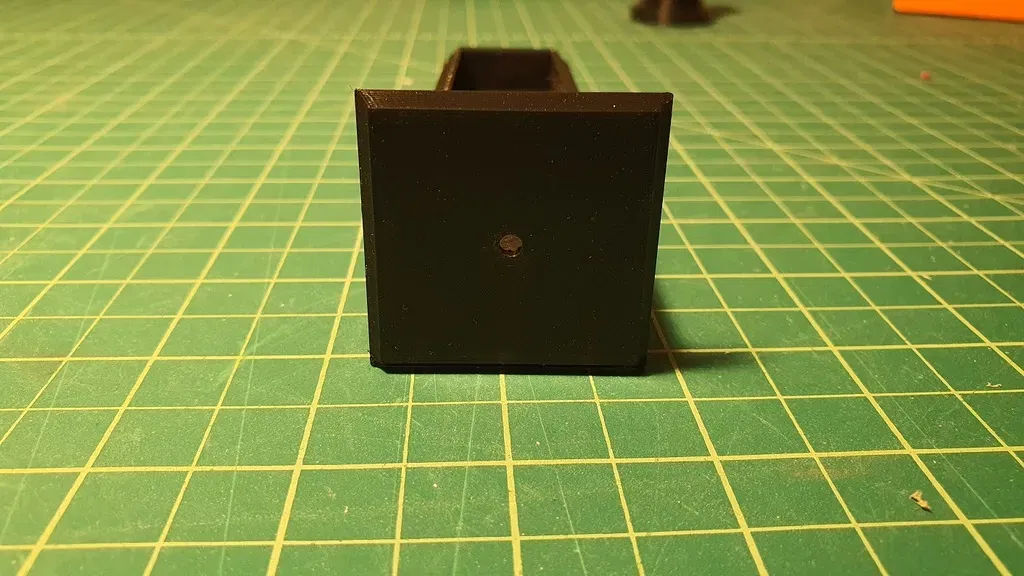

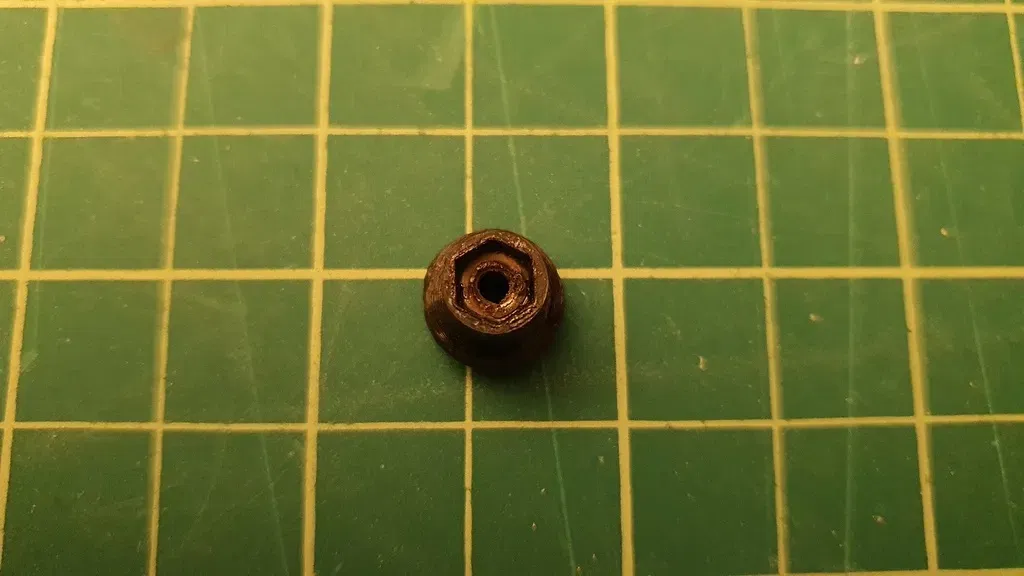

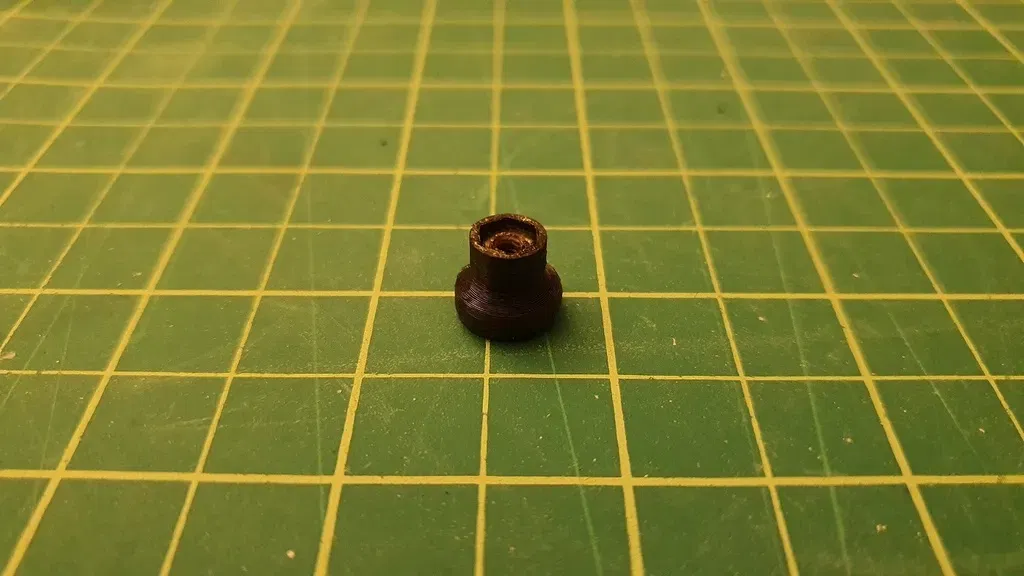

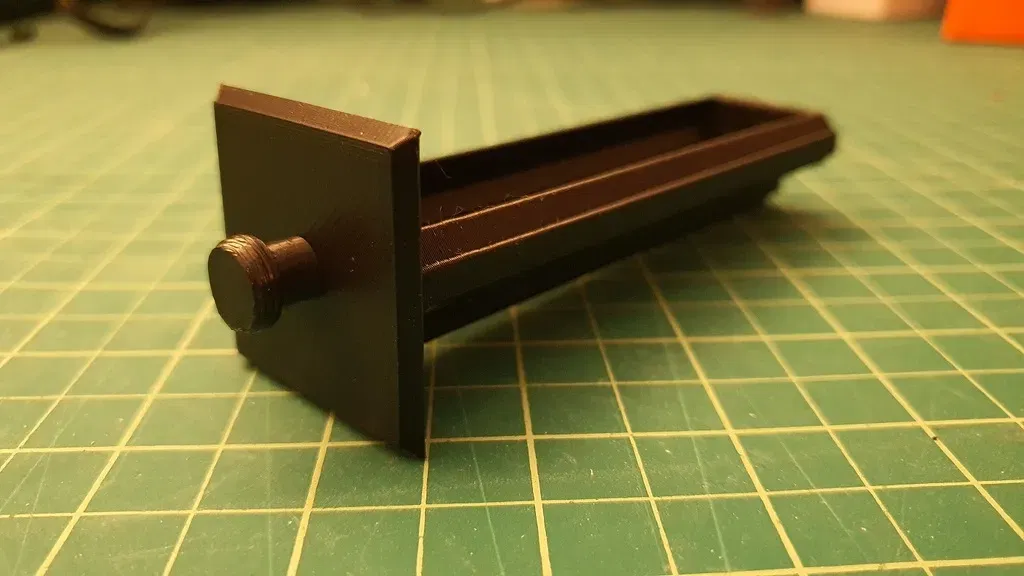

• Nút được gắn vào mặt ngăn kéo bằng một vít M3*8 và đai ốc. Đai ốc vừa vặn bên trong nút và có thể được dán bằng keo siêu dính.

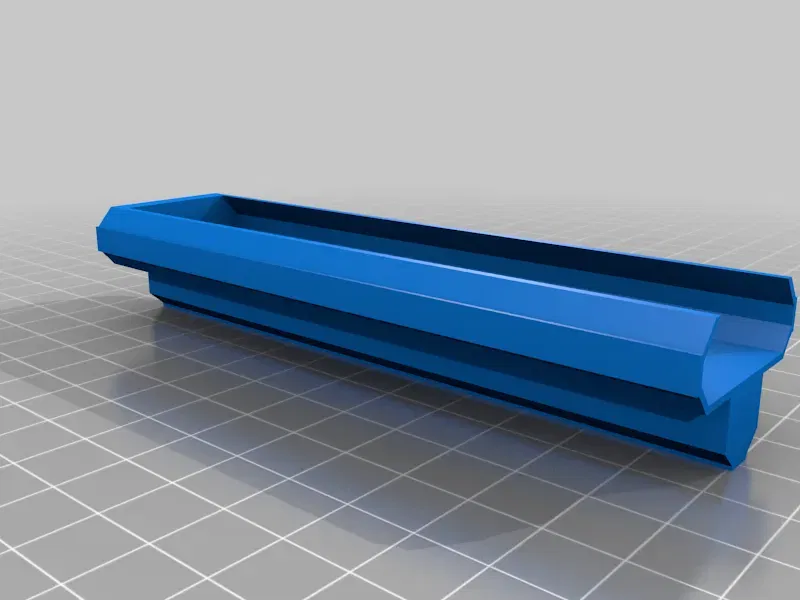

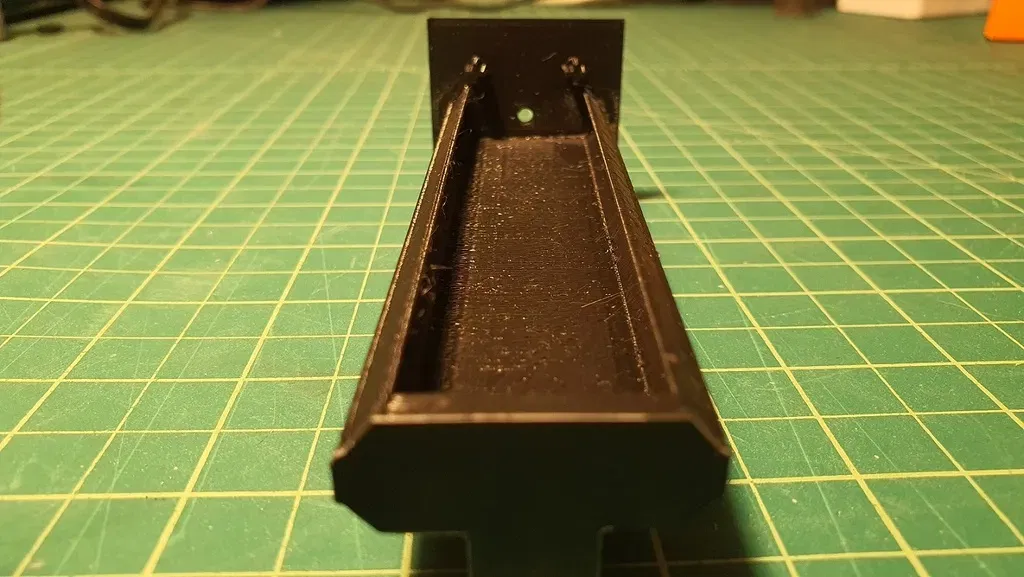

• Các bức tường ngăn kéo không thẳng và theo hình dạng của ngăn kéo, điều này tạo ra diện tích hơi lớn hơn cho ngăn kéo.

Tệp Fusion 360 và định dạng STEP được bao gồm nếu bạn muốn dễ dàng remix.

======================================================================

Cập nhật: 30 tháng 4 năm 2022

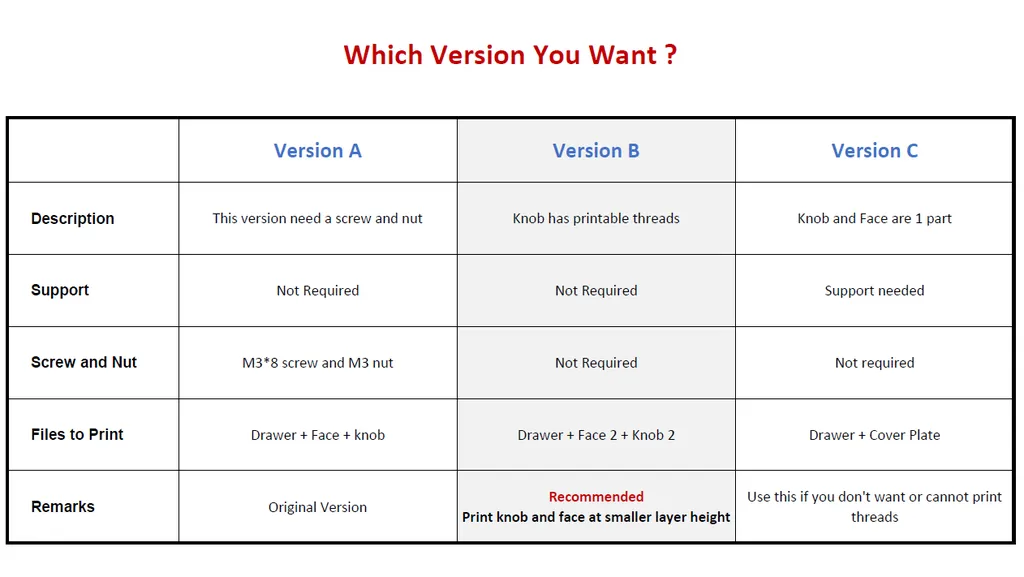

Hiện có 3 phiên bản:

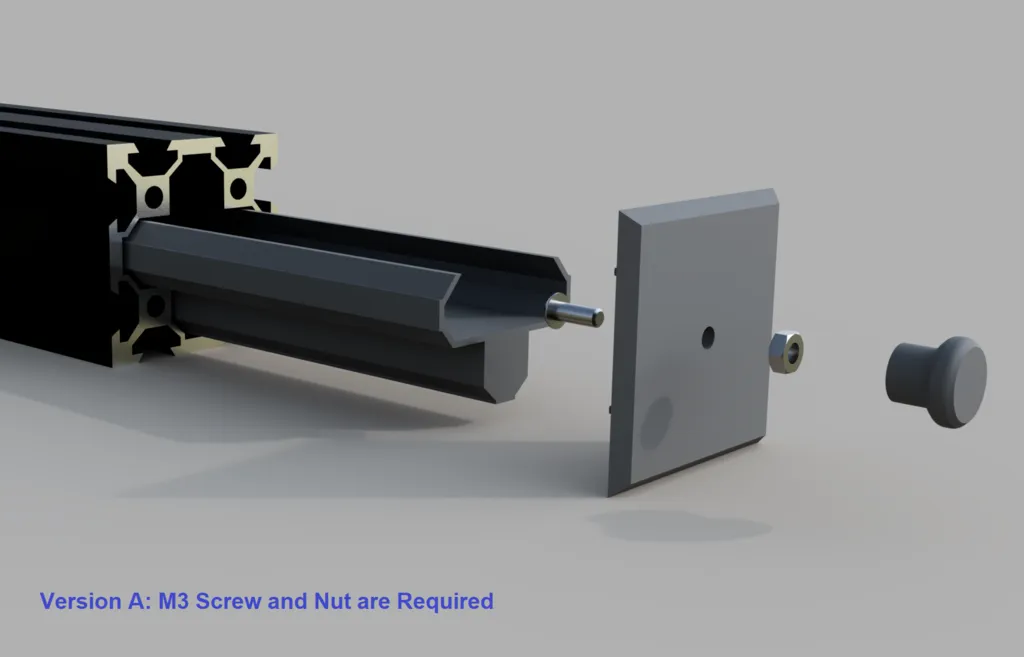

1- Phiên bản A là bản gốc và yêu cầu in 3 phần (Ngăn kéo + Mặt + Nút), ngoài ra bạn cần vít M3*8 và đai ốc M3.

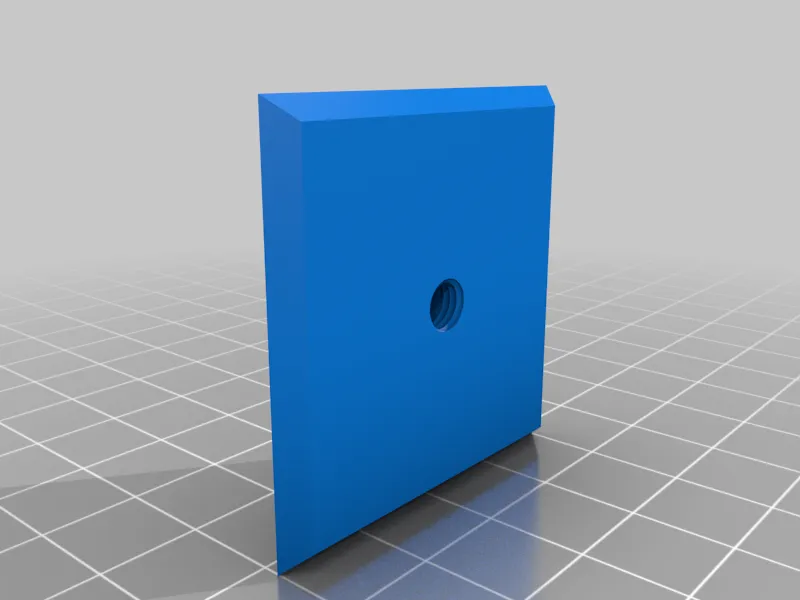

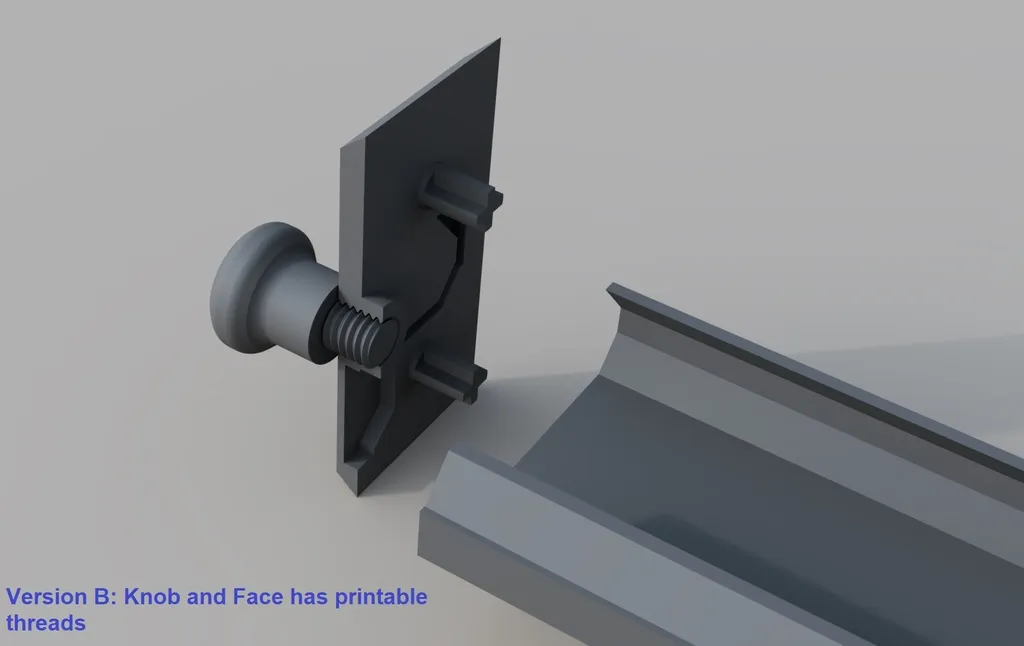

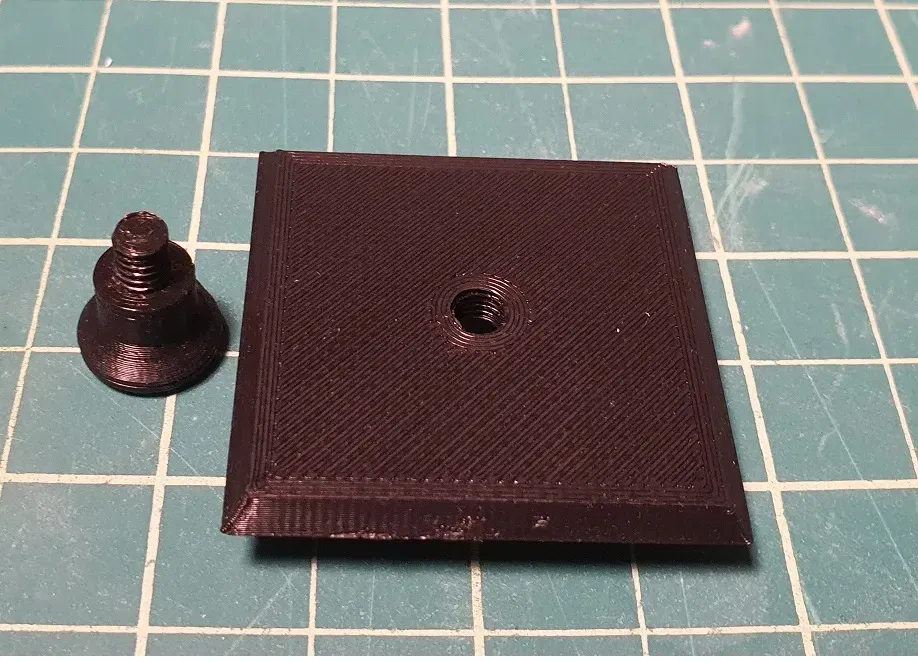

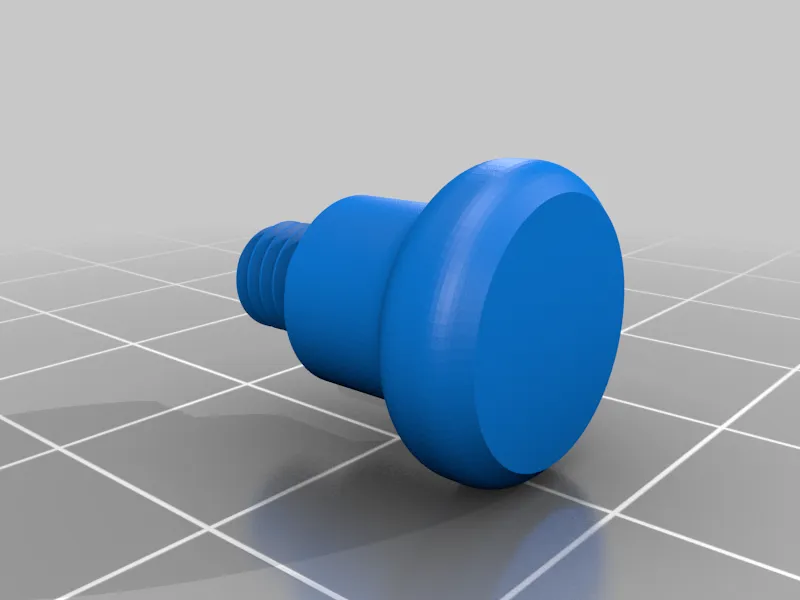

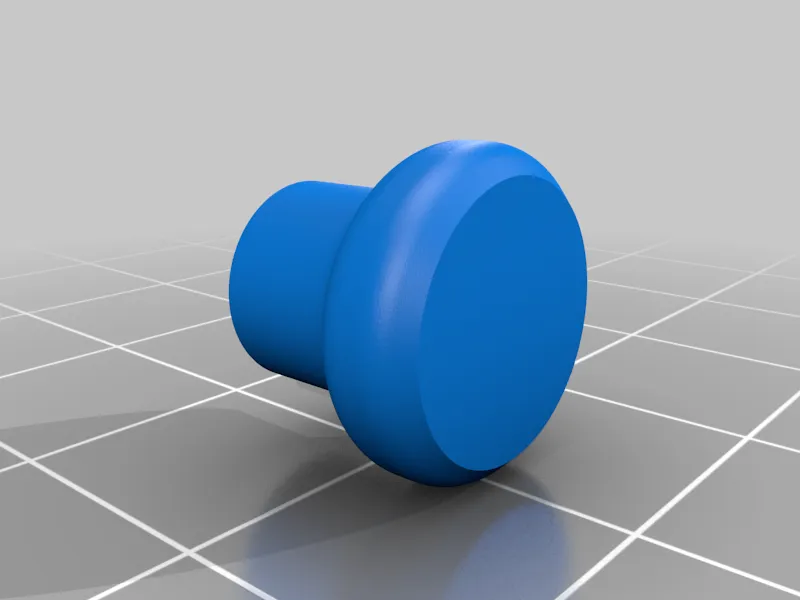

2- Phiên bản B: Bạn không còn cần vít và đai ốc nữa vì nút có ren có thể in được và có thể vặn vào phần mặt. Nên in 2 phần này với chiều cao lớp thấp hơn (Tôi đã sử dụng 0.16) để đảm bảo ren in đẹp.

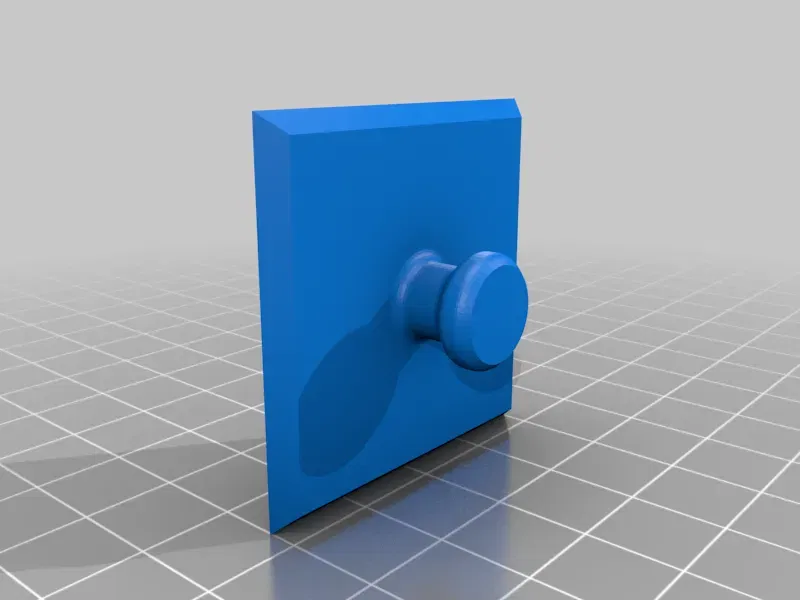

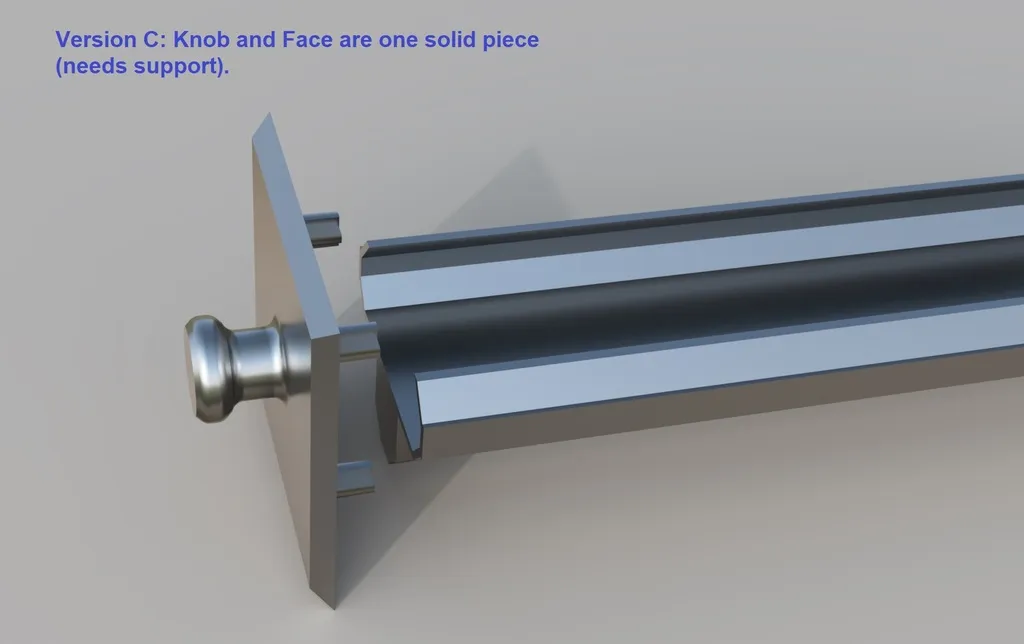

3- Phiên bản C: Nút và mặt là 1 khối rắn yêu cầu hỗ trợ để in. Tôi khuyên bạn nên sử dụng hỗ trợ dạng cây vì nó thường để lại ít vết sẹo trên bề mặt.

Nếu bạn thấy điều này hữu ích, vui lòng thích và đăng tải sản phẩm. Cảm ơn
