Ngăn kéo cho bảng trắng để bàn Quartet GDP186

Thất vọng vì bảng xóa khô để bàn GDP186 của bạn chỉ đi kèm với một ngăn kéo duy nhất, khi rõ ràng nó có thể chứa hai? In thêm một cái nữa!

In ấn

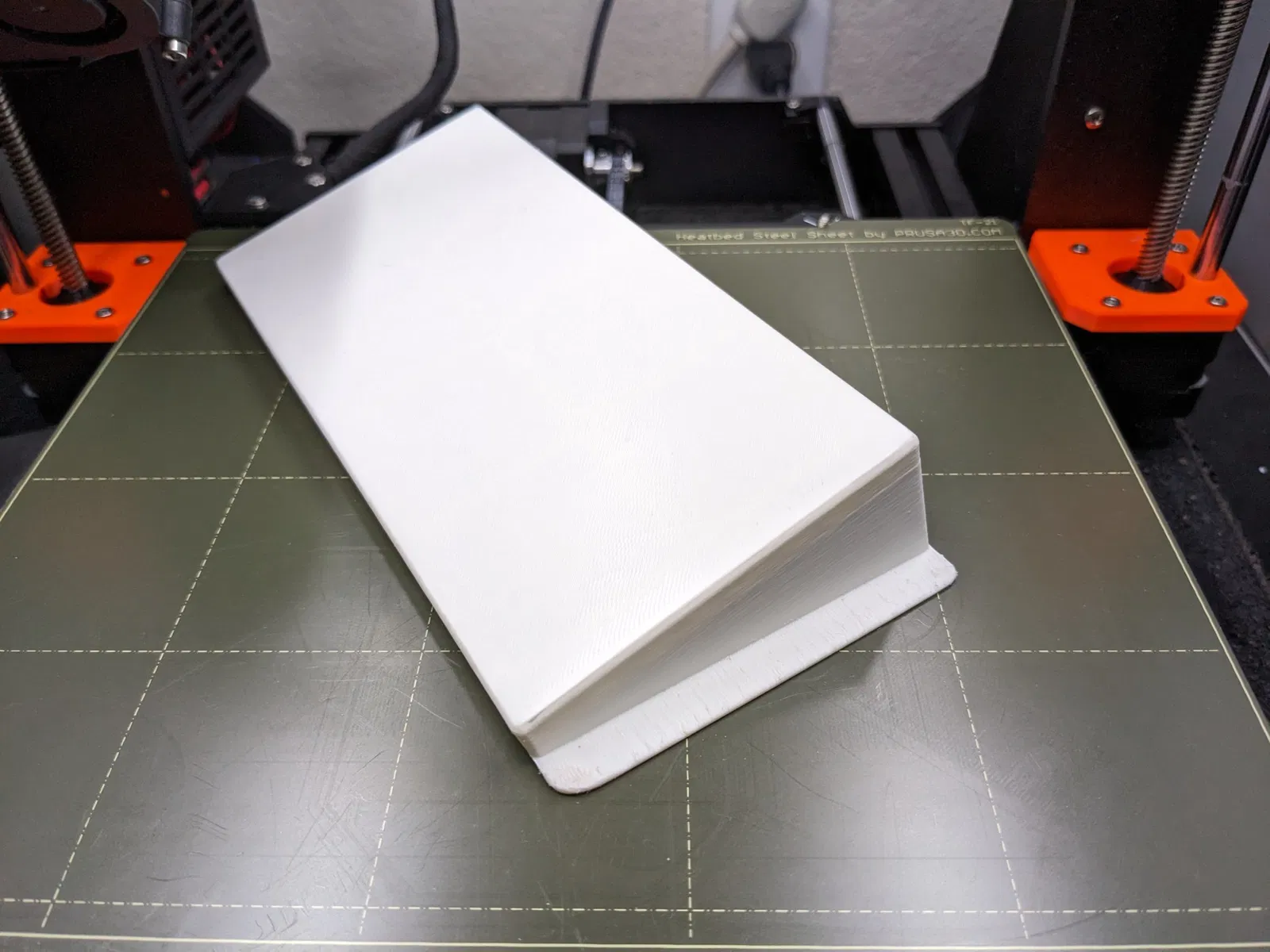

In với hỗ trợ trên bề mặt (cho các phần nhô ra của tay cầm) bằng Inland PLA. Tôi đã sử dụng 3 lớp và 10% độ đặc ở độ cao 0.2mm. Nó sẽ ổn với cài đặt độ cao lớp tiêu chuẩn 0.2mm hoặc 0.3mm.

Ngăn kéo

GDP186_drawer.stl là một bản tái tạo trung thành của hình dạng ngăn kéo gốc, trừ các vách ngăn bên trong. Nếu bạn chỉ cần một ngăn kéo khác, đây là cái dành cho bạn.

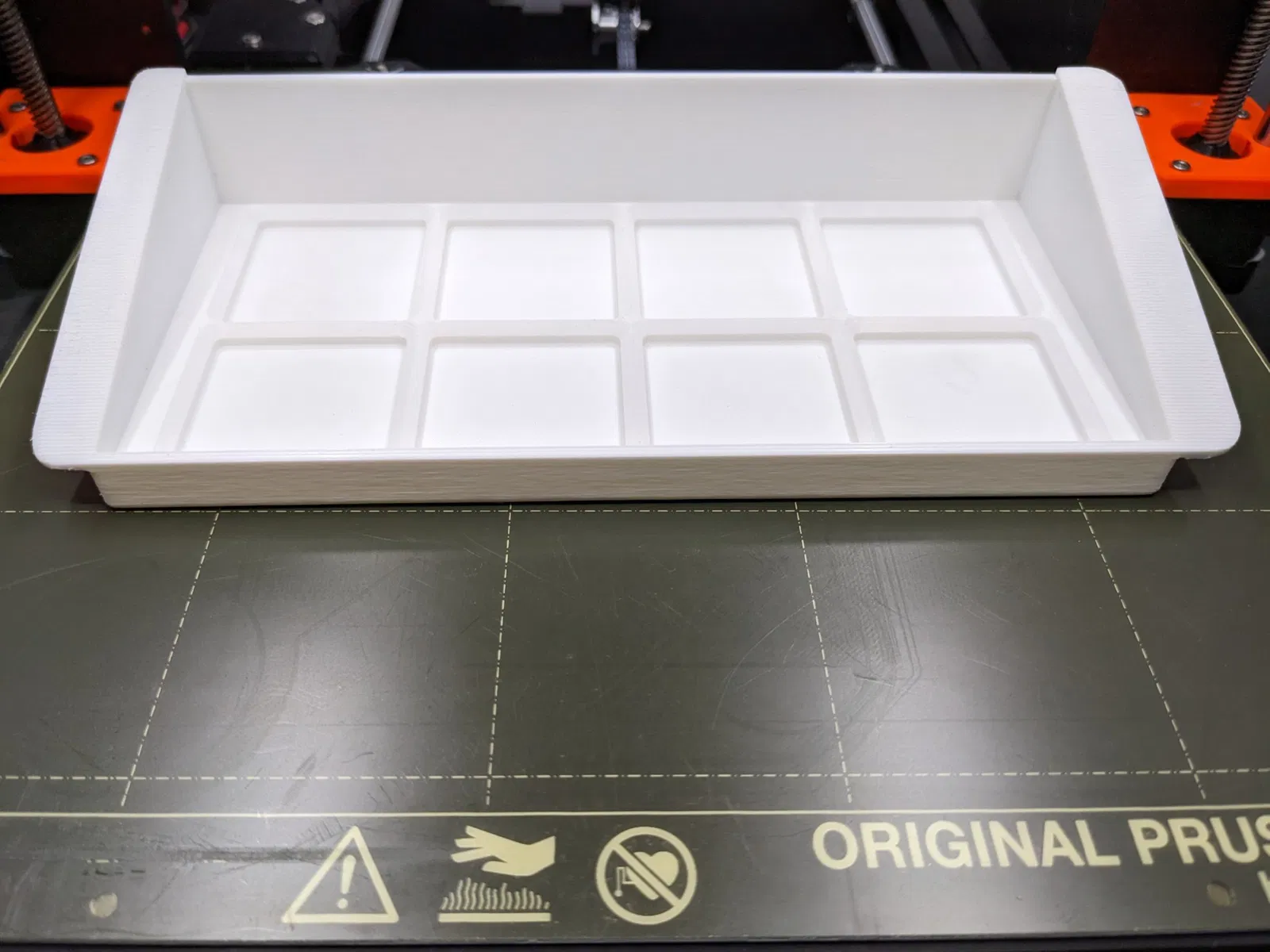

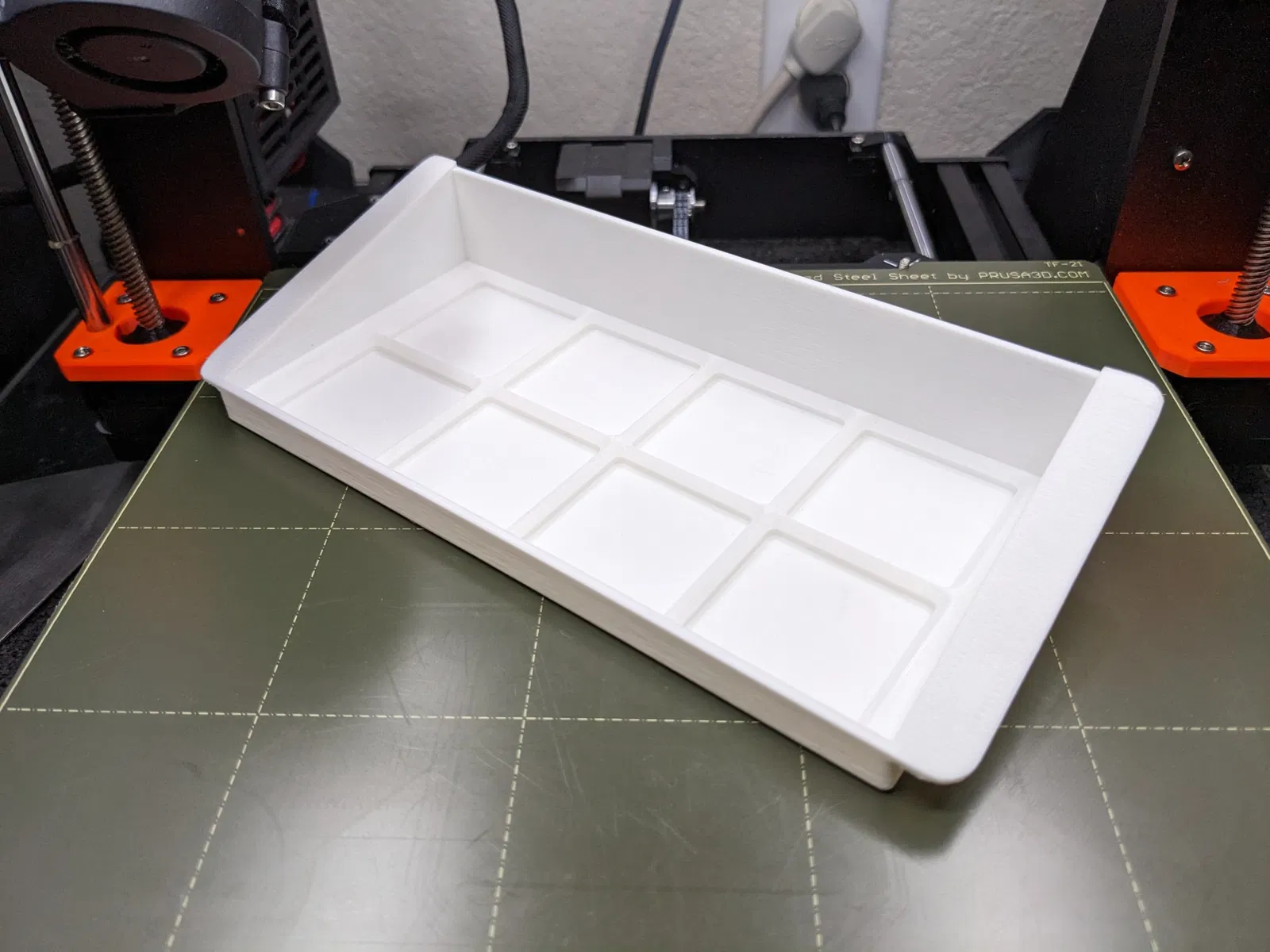

Ngăn kéo Gridfinity

Tôi khuyên bạn nên sử dụng tệp GDP186_drawer_gridfinity_centered.stl!

Các bộ lưới phía sau phù hợp với các hộp Gridfinity cao tới 3U. 4U có thể vừa - nhưng sẽ chật chội ở phía trước. Điều này tốt nhất được sử dụng cho các hộp lưu trữ các vật phẩm hoàn toàn bên trong - các vật phẩm nhô lên sẽ ngăn ngăn kéo ẩn dưới bề mặt. Các khe lưới phía trước khá ngắn - 1U ở phía trước.

Có một tùy chọn để không căn giữa lưới, điều này để lại một số không gian mở ở bên phải. Nếu bạn có một mục đích cụ thể cho không gian đó, cứ tự nhiên.

Tùy chỉnh - OpenSCAD

Các tham số cho tất cả các kích thước có sẵn trong tệp GDP186_drawer.scad. Bạn sẽ cần hai thư viện để xây dựng điều này:

• BOSL
• Gridfinity Rebuilt
