Phụ kiện nối dây rèm/khớp nối thay thế

Tải lên đầu tiên, tuyệt vời!

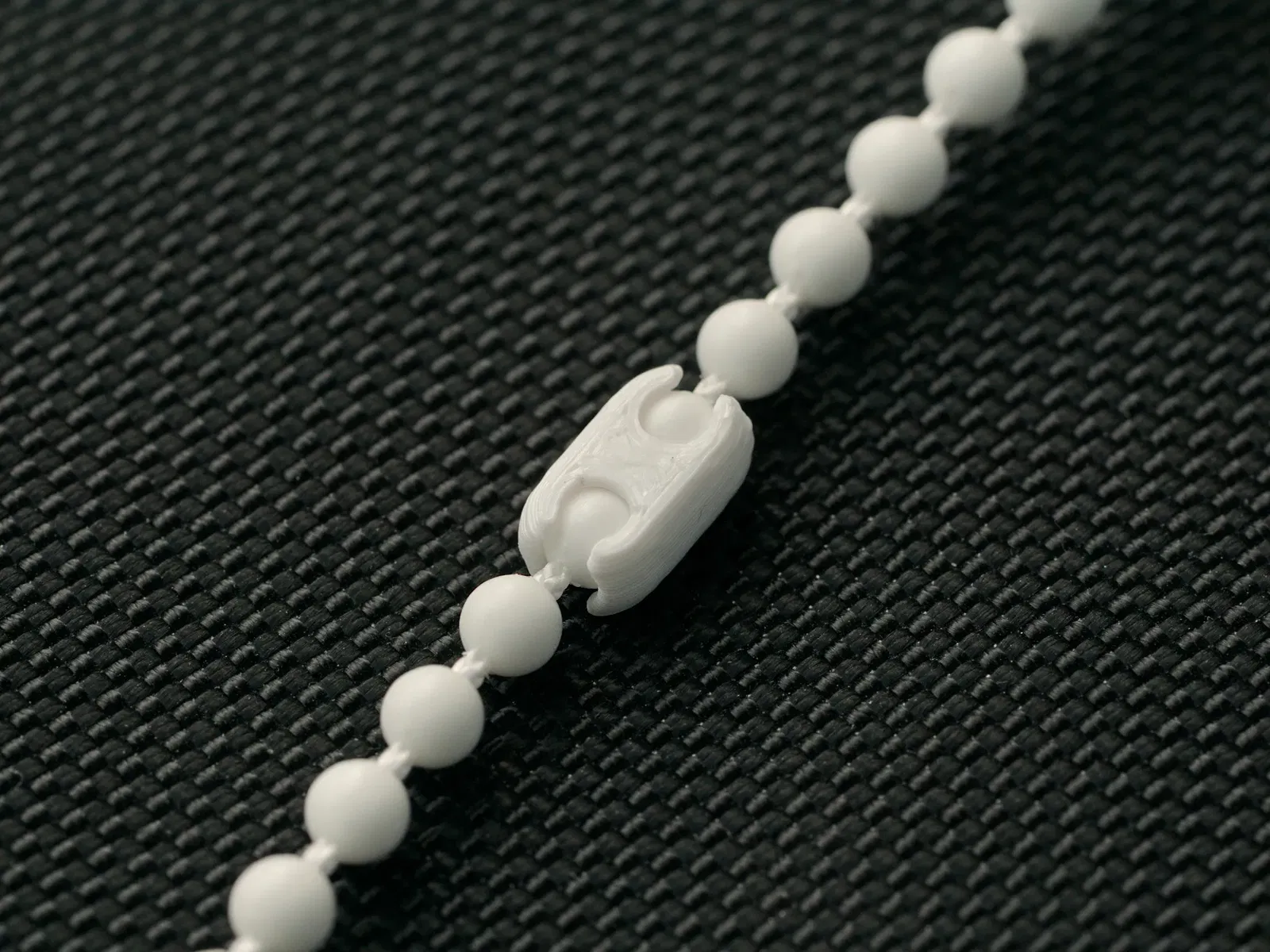

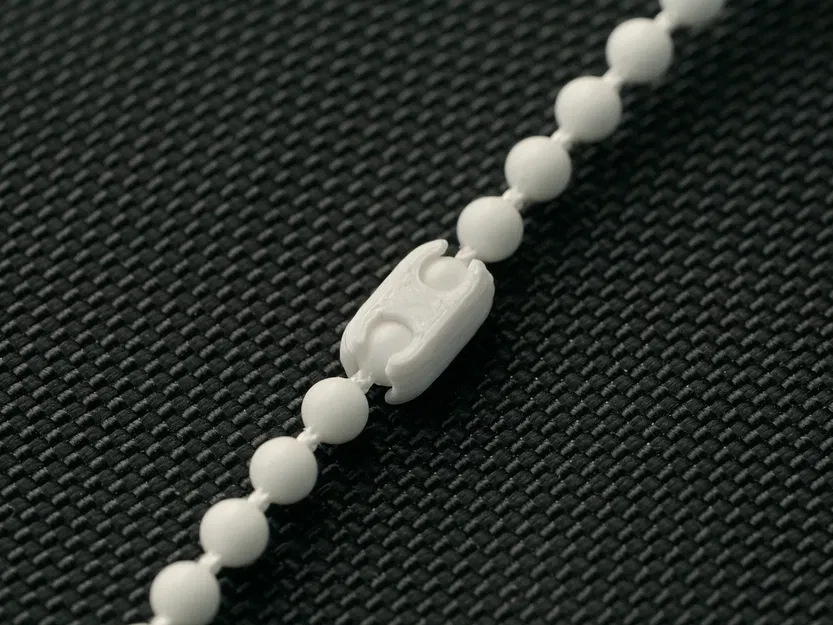

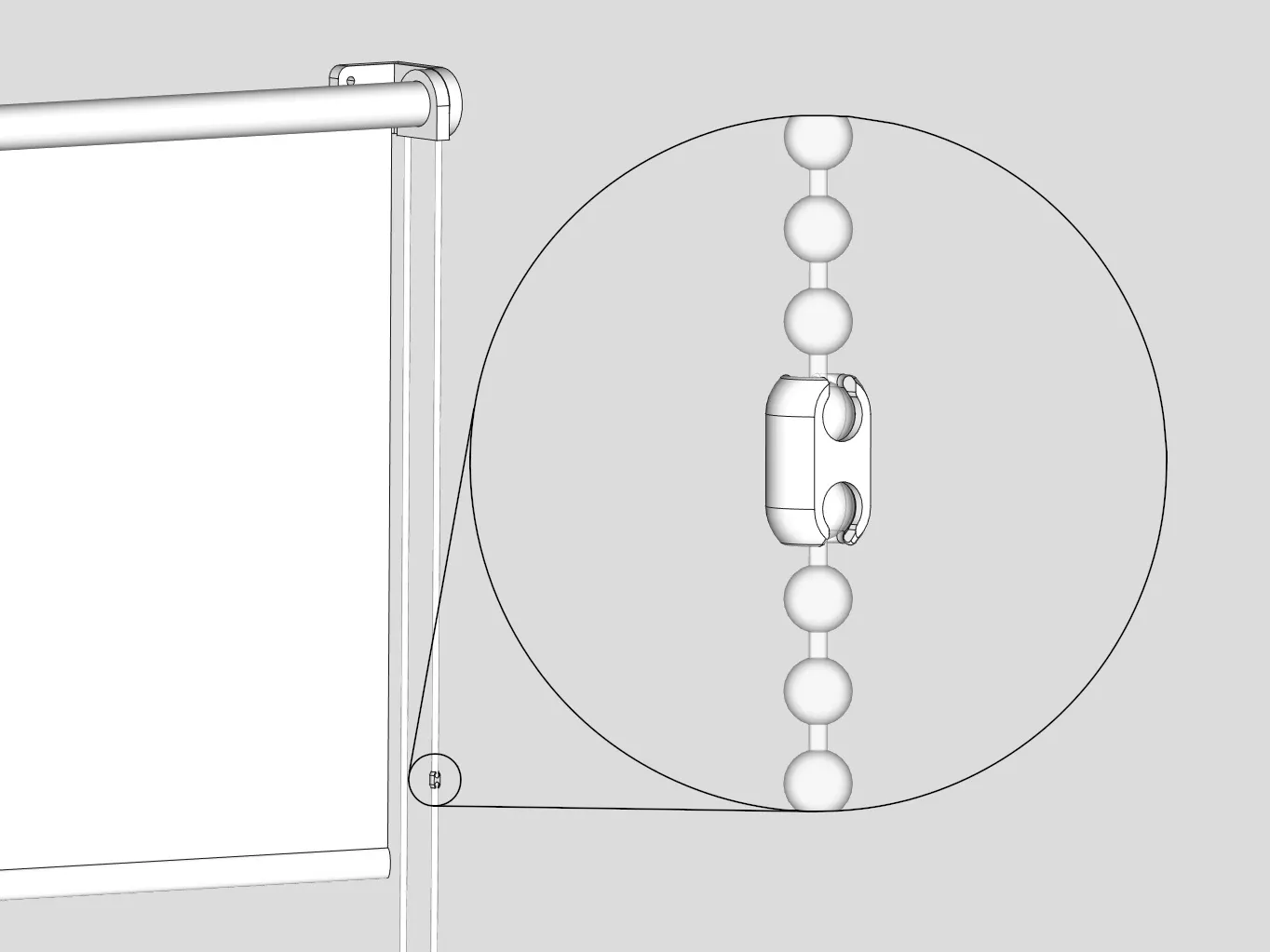

Mô hình khớp nối thay thế một mảnh đơn giản cho dây bi dùng trong rèm cuộn (ví dụ: rèm Jysk đời cũ). Được thiết kế cho đường kính bi khoảng ~4.5mm.

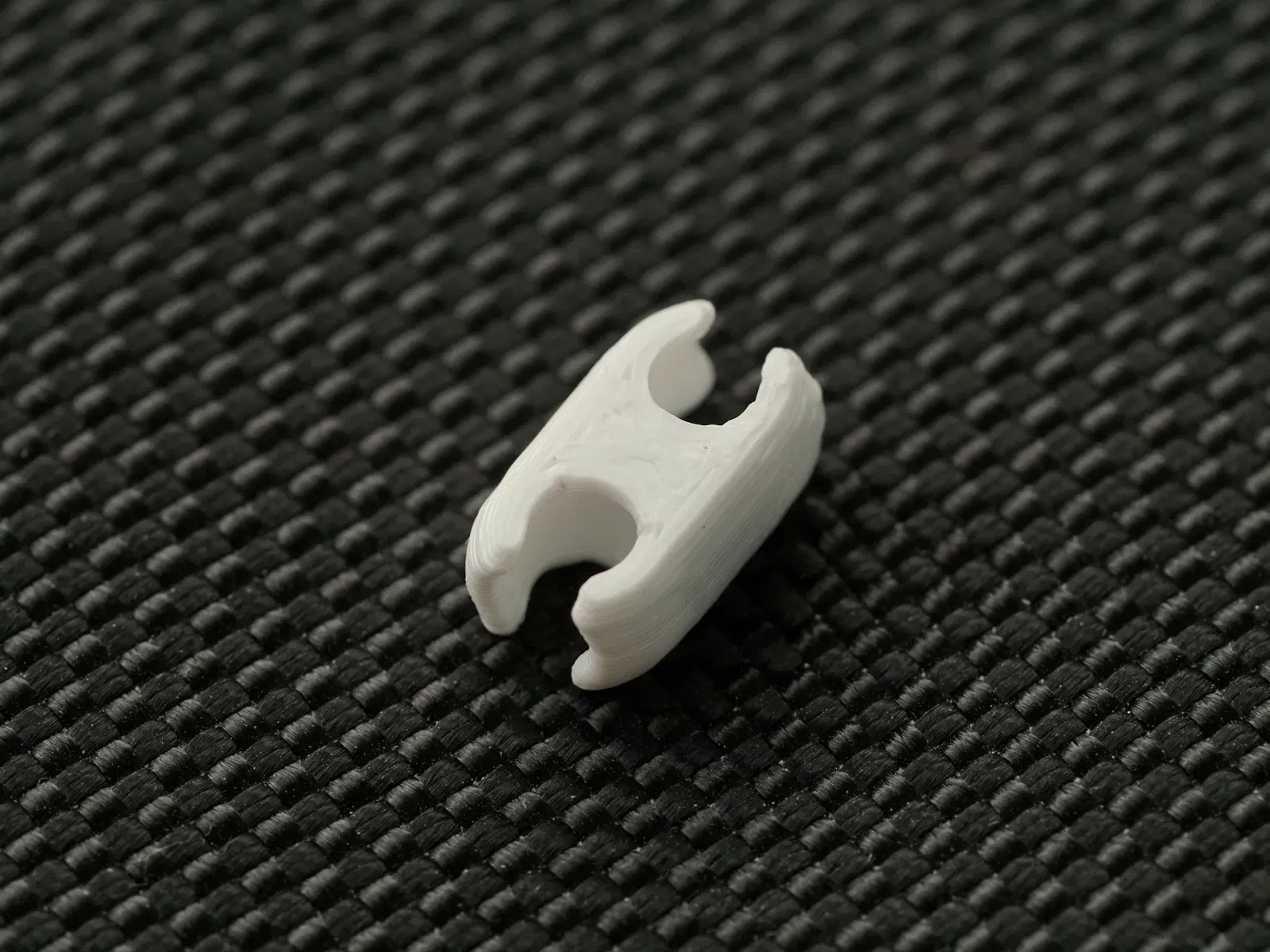

Bộ phận gốc có một bản lề dẻo đã bị hỏng và bộ phận bị tách làm đôi. Một nửa bộ phận còn lại đã biến mất và có lẽ đã bị máy hút bụi ăn mất nên tôi quyết định làm một cái tốt hơn mà không có bản lề dẻo và đặc biệt là không có bản lề chết mà chỉ là một mảnh với âm thanh khớp vào thỏa mãn. :) Thiết kế tối giản và chắc chắn với các đường cong đẹp mắt và phần nhô ra tối đa 45 độ để dễ dàng in ấn. Chắc chắn không giống bản gốc nhưng vẫn có thể coi là thiết kế của người Scandinavia (sản xuất tại Phần Lan).

Hướng dẫn in/lắp ráp:

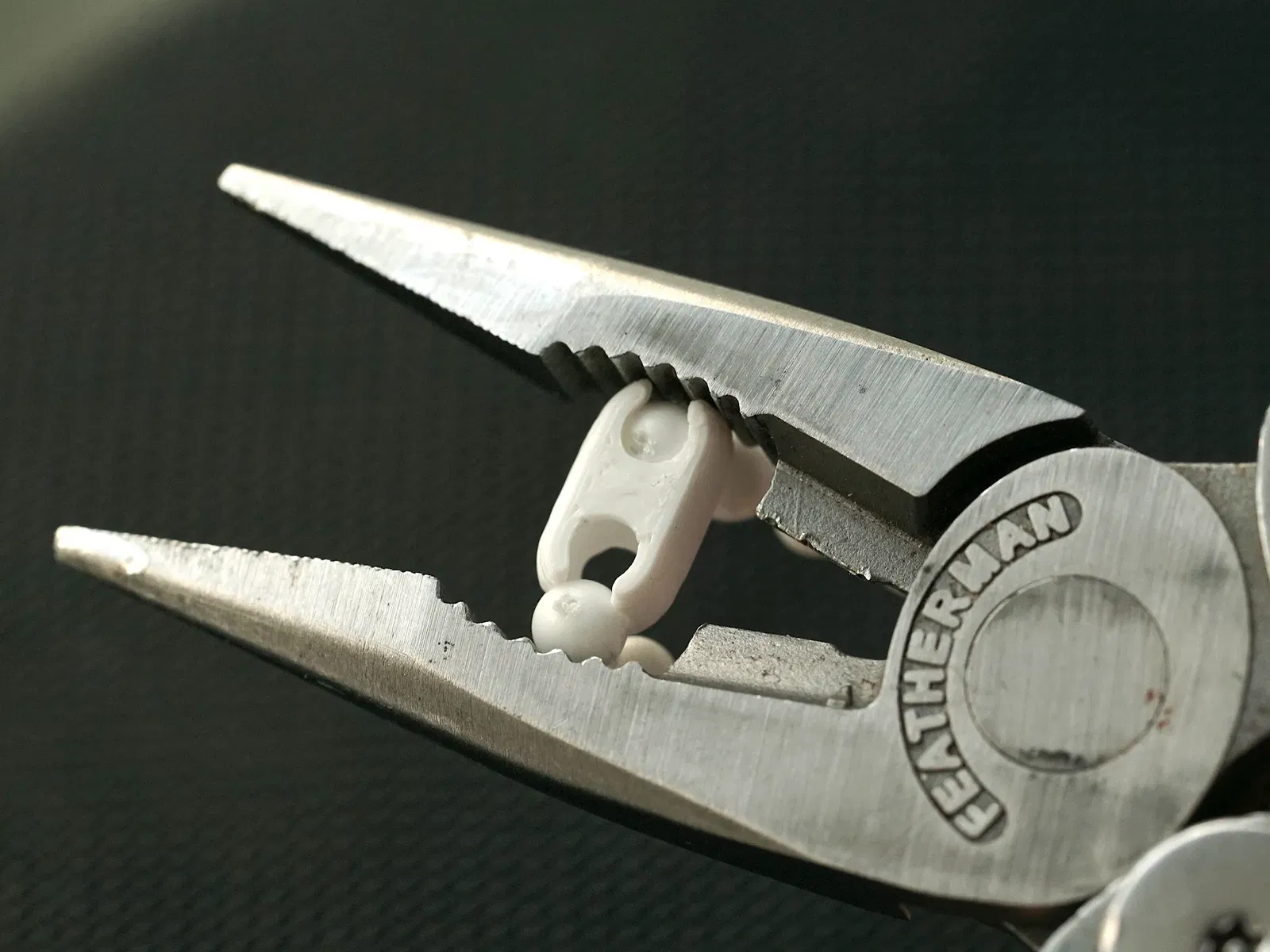

Mô hình này nên in dễ dàng và nhanh chóng với độ cao lớp 0.1-0.2mm, không cần hỗ trợ/hậu xử lý. Nên in bằng PETG vì nó có độ đàn hồi hơn PLA một chút. Các viên bi dễ dàng gắn vào vị trí bằng kìm nhưng tôi cũng có thể làm được chỉ bằng ngón tay. Độ khít phải khá chặt nhưng các viên bi vẫn nên di chuyển khi ở đúng vị trí. Cái của tôi đã được sử dụng một thời gian và nó giữ rất chắc chắn và không bị lỏng ra với lực kéo thông thường khi sử dụng. Tùy thuộc vào máy in của bạn, bạn có thể cần điều chỉnh tỷ lệ mô hình lên/xuống vài % để có được độ khít hoàn hảo. Có cả tệp FreeCAD có thể chỉnh sửa nếu bạn muốn tùy chỉnh thêm.

Nếu bạn in, vui lòng chia sẻ kinh nghiệm của bạn để tôi có thể thực hiện một số điều chỉnh nếu cần!
