Soporte techo proyector Epson/Epson projector ceiling mount

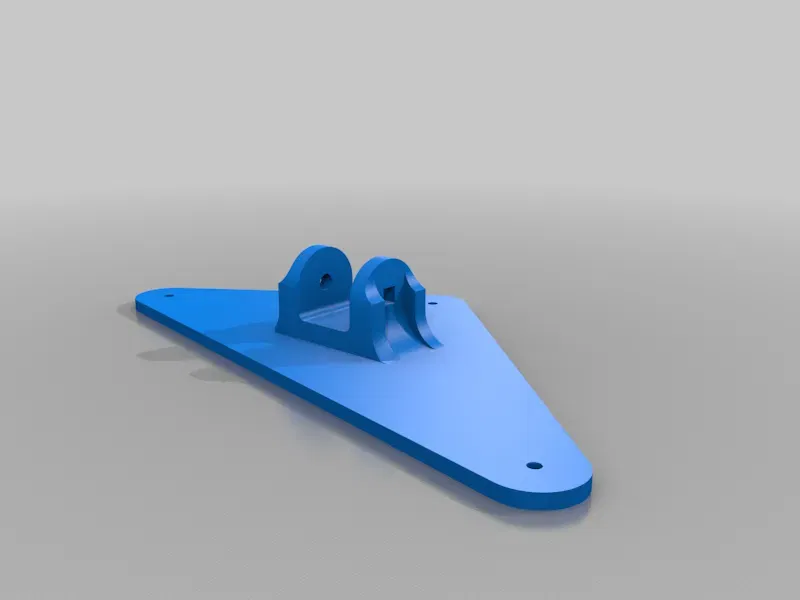

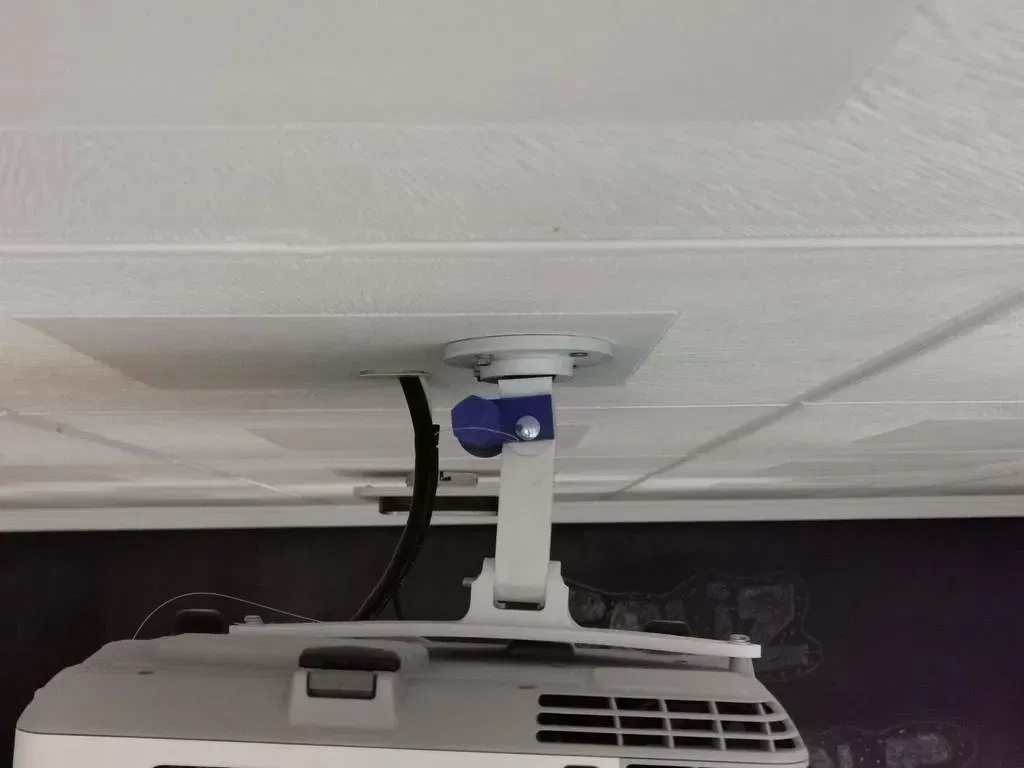

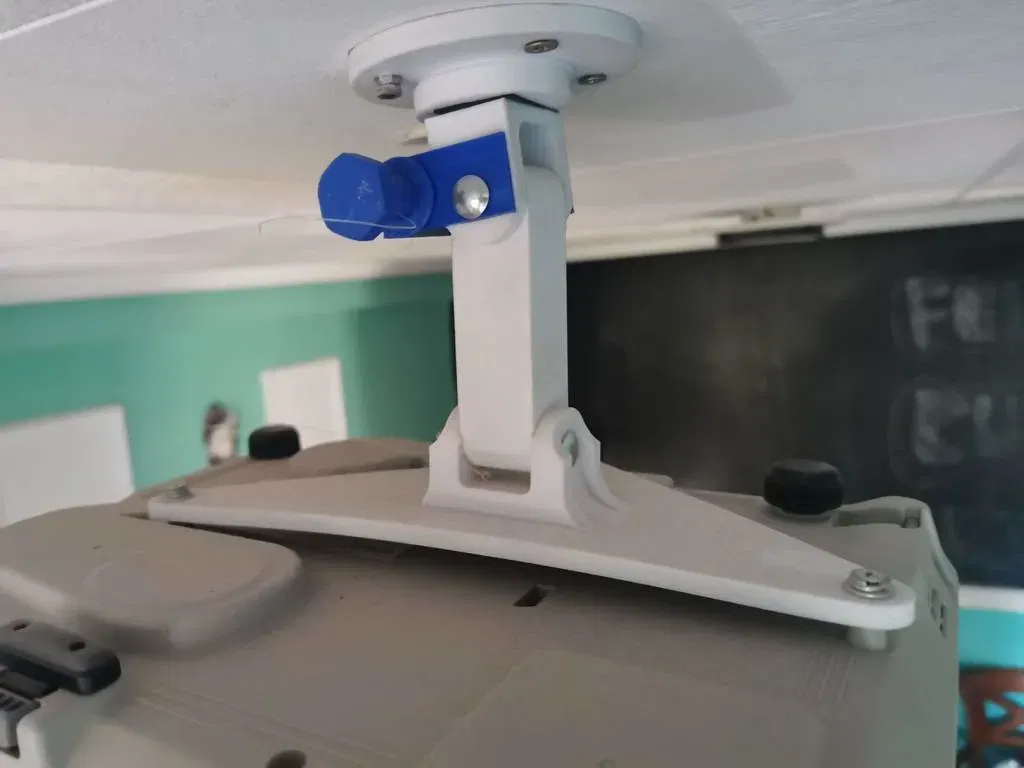

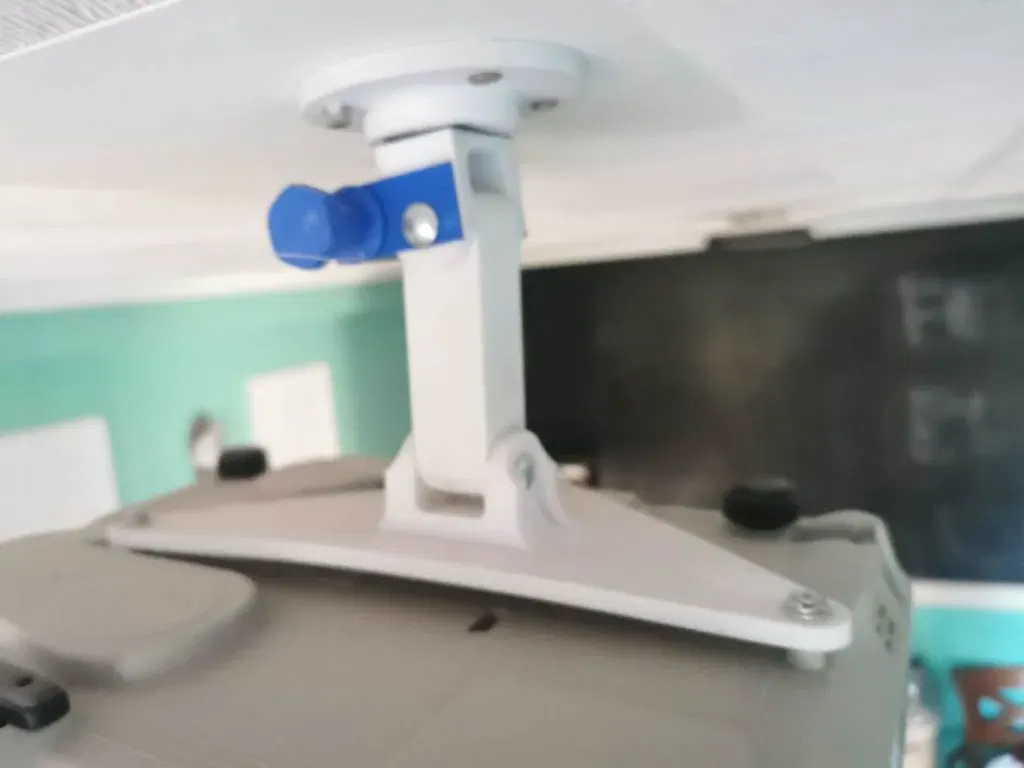

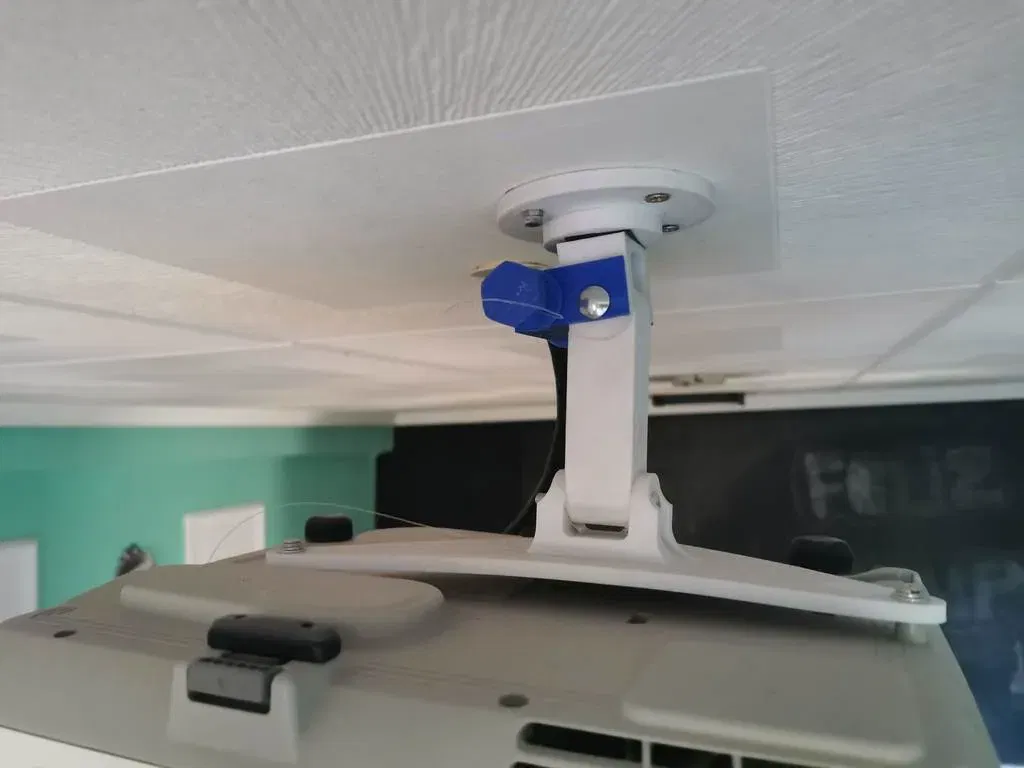

Soporte para el techo para proyector Epson (eb-93h en este caso). Antes siempre ponía y quitaba el proyector en una mesita y usaba un cable largo con un altavoz bluetooth Sony delante de la pantalla con la entrada auxiliar, pero me cansé y lo colgué. En la foto se ve de lado y una pieza azul. Bien, lo explico. La base de abajo triangular es un remix de otro soporte, aunque no lo he encontrado para ponerlo como remix en el momento de subirlo, cuando lo encuentre lo pondré como remix (lo siento por el creador original, de verdad que lo he buscado y no lo veo, si ves esto, dejámelo en un comentario y lo pongo) y en resto también es de otro soporte, ese si está marcado como remix. Pues bien, cuando puse el enganche del soporte en el triangulo, lo puse a boleo, donde me pareció lo puse y ya. El problema es que esto hace que el peso no esté equilibrado y se va de lado. En esta versión que he subido creo que ya está arreglado, si que he puesto el centro del del enganche coincidiendo con el baricentro (o centro de gravedad) del triangulo que forman los tres agujeros de los tornillos. Espero que con esto se solucione, pero no lo he probado. No voy a volver a gastar un montón de filamento en eso, a demás que le proyector quedaría ligeramente desplazado a un lado y para no tener que usar corrección trapezoidal y perder resolución tendría que hacer agujeros nuevos en el techo y me da pereza. Por aquí debajo dejaré el enlace de la pieza azul y otra nueva que aun no he hecho que debería ser mejor, por si acaso o por si te es útil para otra cosa. Adjunto el archivo de fusion360 donde está el triángulo por separado del enganche, por si lo necesitas hacer otro diferente para tu proyector (si hubiera algún problema con el archivo de fusion, dejámelo en un comentario para solucionarlo). Debería ser un estándar el enganche del proyector. Pero un estándar de verdad, no como el VESA, que hay muchos tamaños diferentes y cada tele tiene uno diferente.

Yo no se que tiene eso de estándar. No lo llamas estándar si al cambiar de tele tengo que cambiar de soporte. En este caso, si que he probado que vale para varios modelos de proyectores Epson, que son los que más me gustan, enserio, odio los proyectores dlp. Me cansan muchísimo la vista y todos en mayor o menor medida hacen efecto arcoíris. Horrible. De verdad que amo los proyectores 3lcd.

Espero que te sea útil para tu proyector y que después de la corrección no se tuerza.

Ceiling mount for Epson projector (eb-93h in this case). I used to always put the projector on and take it off on a table and used a long cable with a sony bluetooth speaker in front of the screen with the auxiliary input, but I got tired and hung it up. In the photo it is seen from the side and a blue piece. Ok, I explain it. The triangular base below is a remix of another support, although I have not found it to put it as a remix at the time of uploading it, when I find it I will put it as a remix (I feel sorry for the original creator, I really have looked for it and I don't I see it, if you see this, leave it in a comment and I'll put it) and the rest is also from another medium, that one is marked as a remix. Well, when I put the hook of the support in the triangle, I put it to boleo, where it seemed to me I put it and that's it. The problem is that this makes the weight unbalanced and goes sideways. In this version that I have uploaded I think it is already fixed, if I have put the center of the hitch coinciding with the barycenter (or center of gravity) of the triangle formed by the three screw holes. I hope this fixes it, but I haven't tried it. I am not going to spend a lot of filament on that again, besides the projector would be slightly displaced to one side and in order not to have to use keystone correction and lose resolution I would have to make new holes in the ceiling and I am lazy. Below here I will leave the link of the blue piece and another new one that I have not done yet that should be better, just in case or in case it is useful for something else. I attach the fusion360 file where the triangle is separately from the hook, in case you need to make a different one for your projector (if there is any problem with the fusion file, leave me a comment to solve it). The hitch of the projector should be a standard. But a real standard, not like the VESA, that there are many different sizes and each TV has a different one.

I don't know what's standard about that. You don't call it standard if when I change TV I have to change support. In this case, I have proven that it is valid for several models of Epson projectors, which are the ones I like the most, seriously, I hate dlp projectors. They tire my eyes a lot and all of them, to a greater or lesser extent, create a rainbow effect. Horrible. I really love 3lcd projectors.

I hope that it will be useful for your projector and that after the correction it will not be twisted.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

80% (read notes)

Filament: giantarm pla (possibly better abs or petg)

white

Notes:

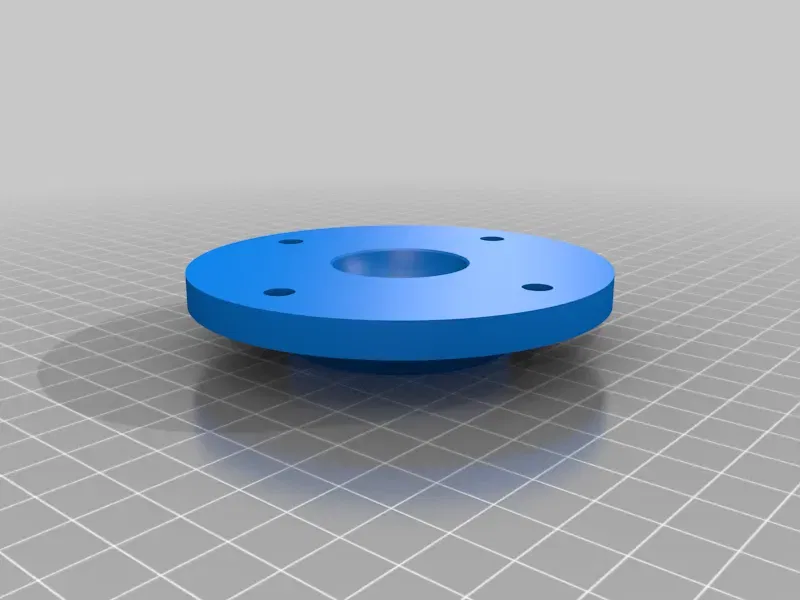

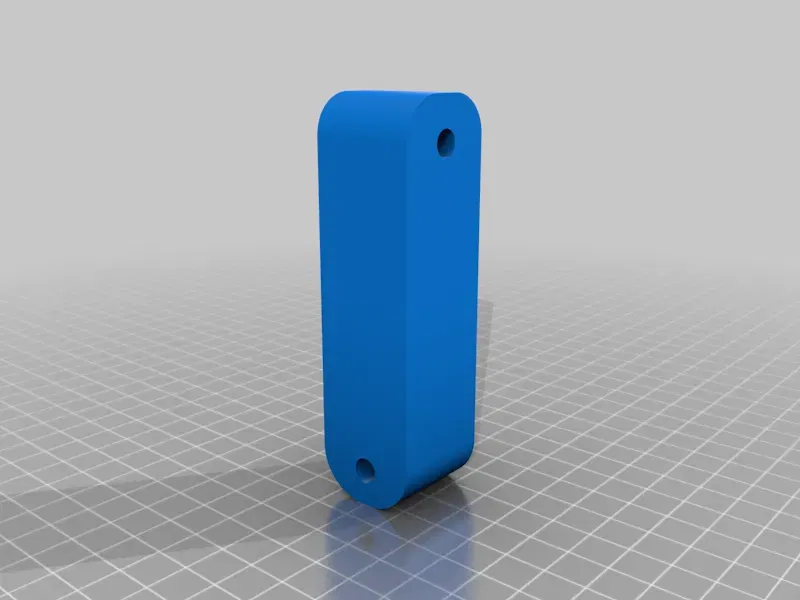

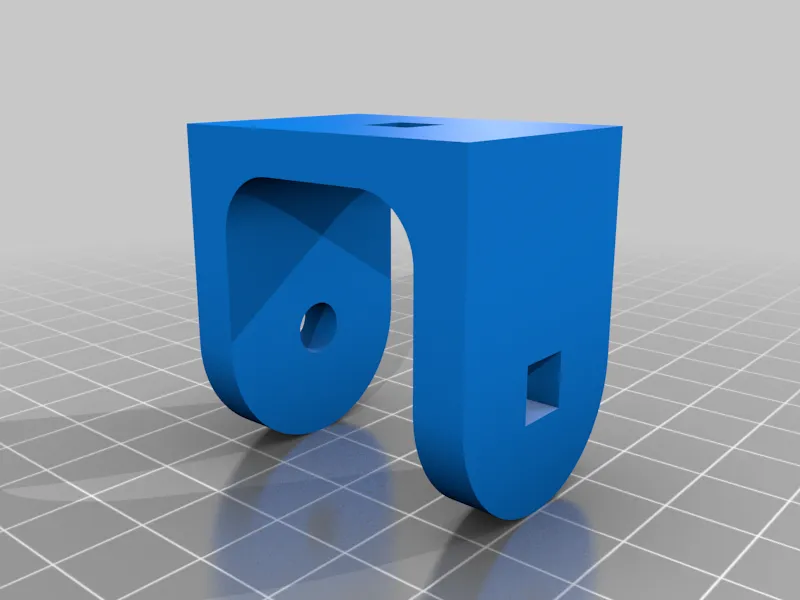

La pieza "ceiling holder" importante imprimirla al 100% de relleno. Cuando aprietas la pieza "bridge", esta sufre mucho. Yo la imprimí al 80 % como todo lo demás y la parte de los agujeros como que se ha hundido y se me ha quedado fatal, ha sufrido mucho, he tenido que poner una arandela grande para repartir la fuerza... Imprimarla al 100% y si puedes poner arandelas grandes en el tornillo mejor. En el lateral. En el superior no pasa nada, ahí solo considerar apretarlo bien y poner en "ceiling plate" dos o más tuercas para que no se afloje, que se afloja fácil, no de caerse, pero sí de moverse con facilidad.

The important "ceiling holder" piece is printed at 100% infill. When you tighten the "bridge" piece, it suffers a lot. I printed it at 80% like everything else and the part with the holes has sunk and it has been terrible, it has suffered a lot, I had to put a large washer to distribute the force... Print it at 100% and if you can put big washers on the screw better. On the side. Nothing happens on the upper one, just consider tightening it well and putting two or more nuts on the "ceiling plate" so that it doesn't loosen, it loosens easily, not falling off, but moving easily.

Enlace para la vieja pieza azul/Link for the blue legacy piece

https://www.printables.com/model/666986-legacy-projector-tilt-corrector

Enlace para la pieza nueva/Link for the new piece

https://www.printables.com/es/model/666982-projector-tilt-corrector-corrector-inclinacion-pro

Tornillos necesarios/Required Screws

Lo siento pero no lo se, me llevé las piezas y el proyector a la ferretería del barrio y allí me dieron lo necesario.

I'm sorry but I don't know, I took the pieces and the projector to the neighborhood hardware store and they gave me what I needed.

)

Category: DIY

Remix from: https://www.thingiverse.com/thing:4151563
