Chặn Gập & Núm Vặn Cho Thanh Nhôm Máy Cưa Miter Dòng EX 10

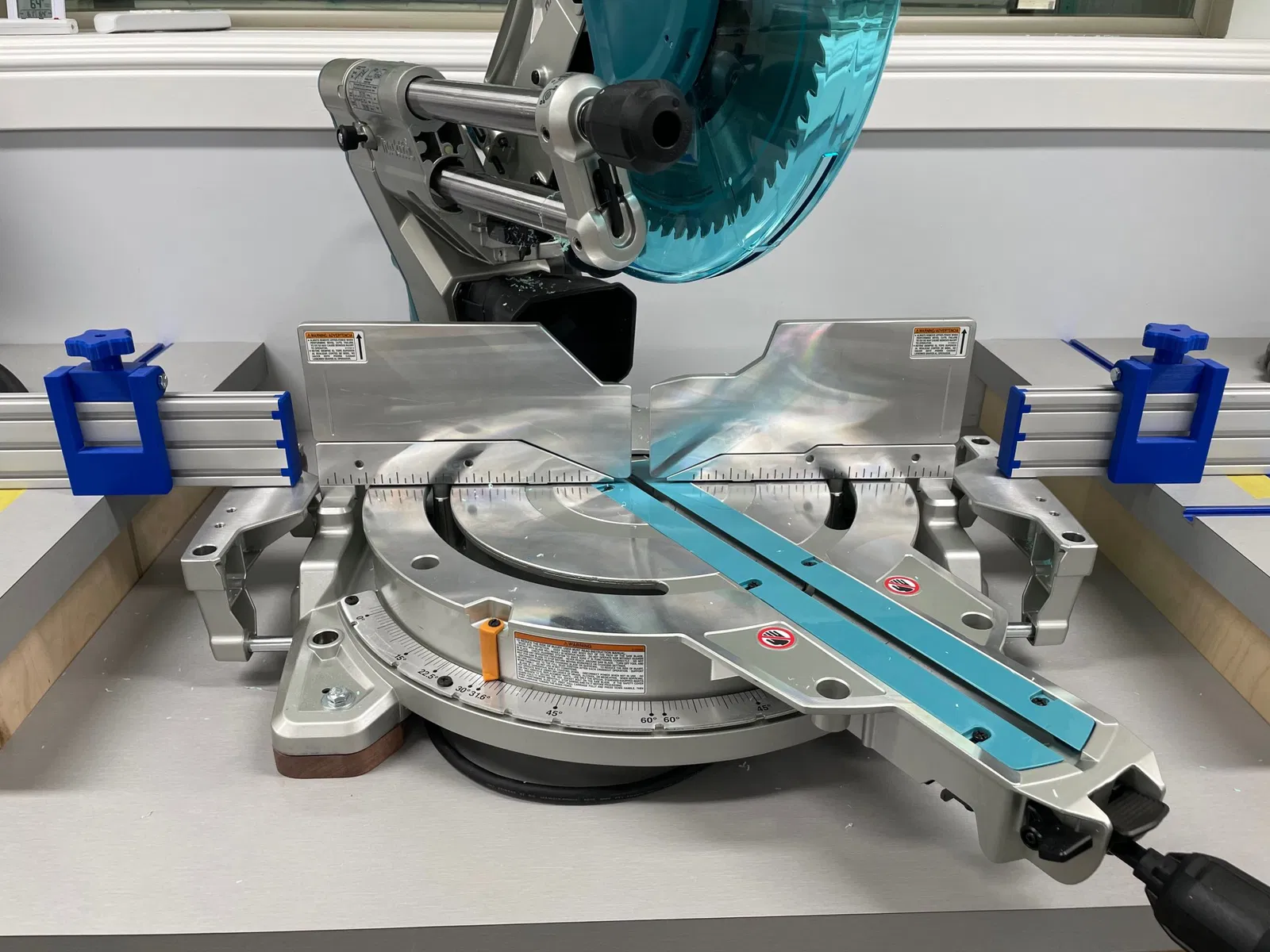

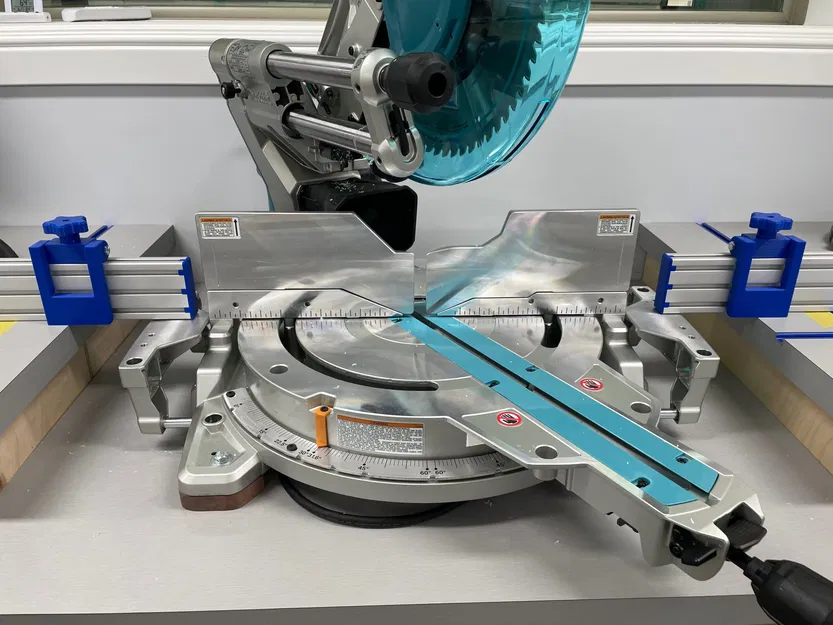

Cái chặn gập này và núm vặn cho máy cưa miter này có thể dùng chung với thanh nhôm dòng EX 10 Series. Tôi đã dùng thanh EX-1030 cho thiết kế hàng rào máy cưa miter của mình, có kích thước rộng 1 inch x cao 3 inch. Sản phẩm EX-1030 này hoàn toàn giống với sản phẩm của 80/20 #1030, T-SLOTS #650001 & McMaster #47065T511.

Những bộ phận này được thiết kế để lắp các vòng đệm ren có ren ¼"-20, loại này rất hợp với các bu lông T-Slot bạn có thể mua trên mạng.

Thanh EX-1030 mà tôi dùng cho hàng rào máy cưa miter có thể mua tại TNUTZ

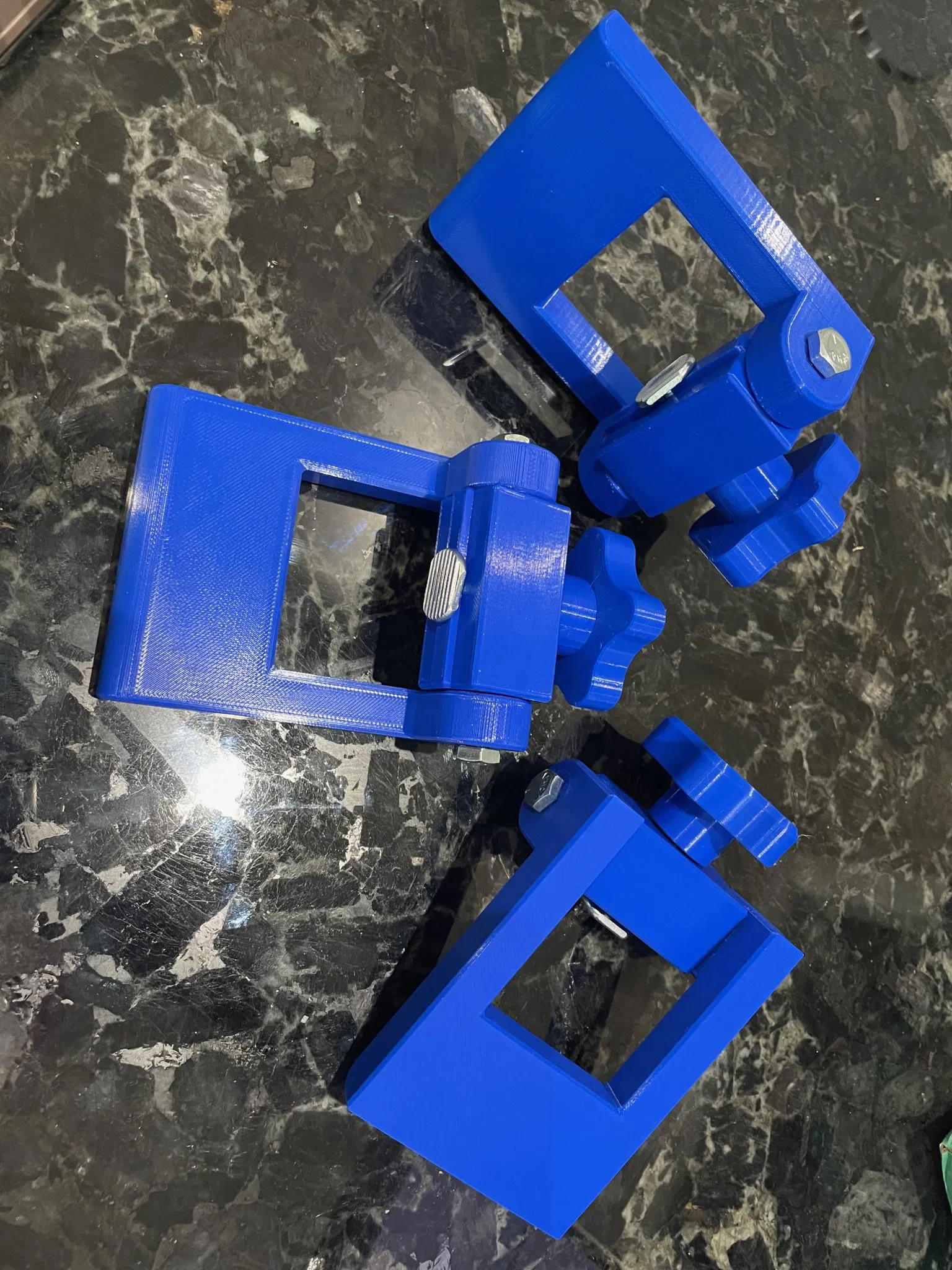

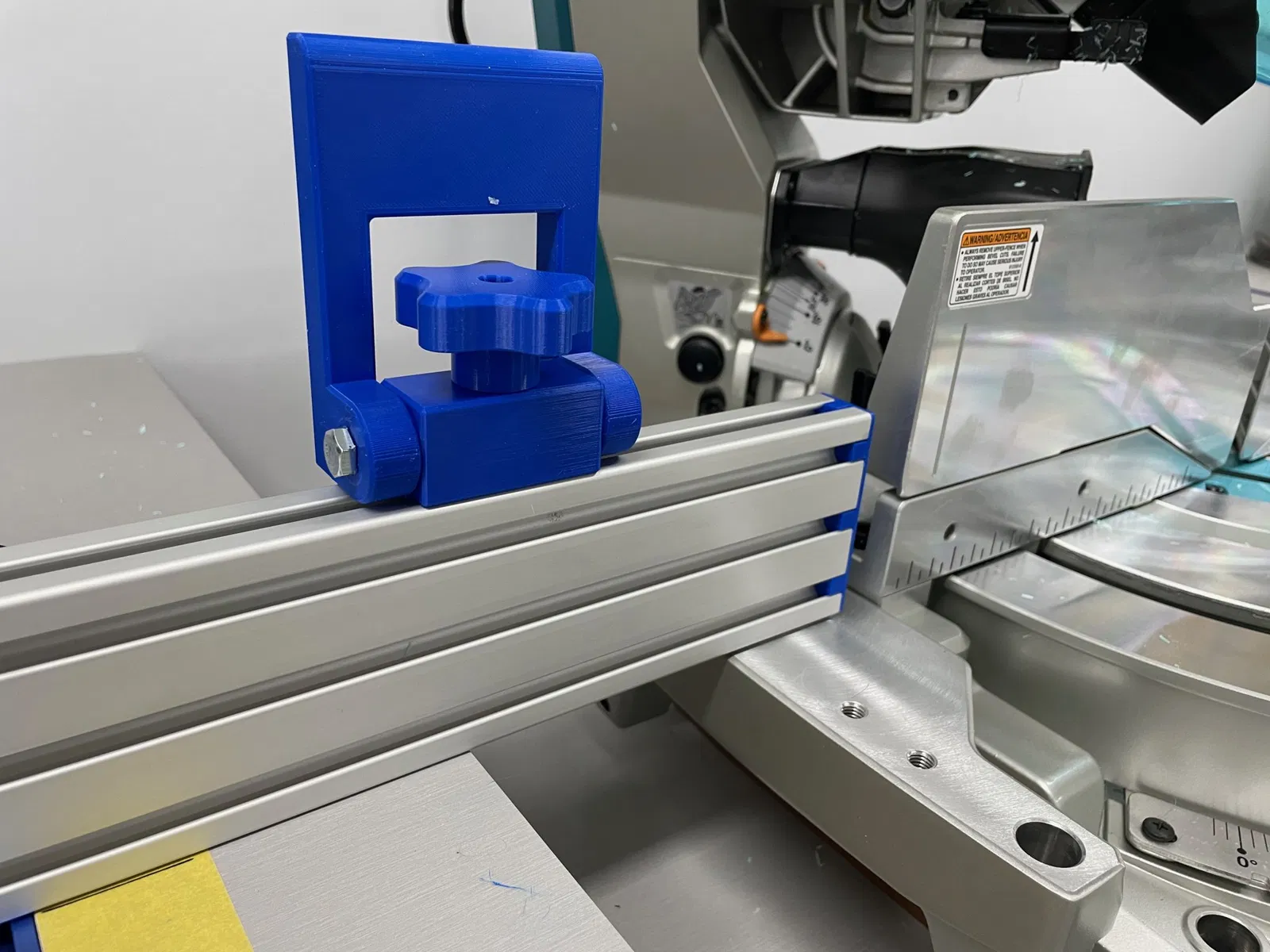

Từ hình ảnh lắp ráp của bộ chặn gập hàng rào, bạn có thể thấy có 2 bu lông ¼"-20 đi qua bộ chặn và vào các vòng đệm ren ở hai đầu của khối chặn. Bu lông dài 1 inch thì đủ để đi qua bộ chặn hàng rào và vào vòng đệm ren trong khối chặn, nhưng các bu lông này sẽ bị lỏng ra khi bạn di chuyển bộ chặn gập lên xuống. Vì vậy, khi dùng bu lông ¼"-20 x 1-¼", chúng sẽ đi qua vòng đệm ren trong khối chặn và tiếp tục vào nhựa, hoạt động như một vòng đệm nylon chống lỏng. Điều này giúp bu lông không bị lỏng ra, nhưng vẫn đủ lỏng để bạn di chuyển nó một cách tự do. Lưu ý: Đừng dùng bu lông 1-½" vì chúng sẽ chạm vào bu lông T-Bolt đi qua khối chặn và vào phần dưới của núm vặn.

Các bộ phận khác:

Bu lông T-Bolt ¼"-20 x 1-½" (cần 1 cái), có bán tại amazon.com, loại này vừa với các rãnh ¼" trên thanh của hàng rào

Bu lông phần cứng ¼"-20 x 1-¼" (cần 2 cái), mua tại cửa hàng kim khí gần nhà

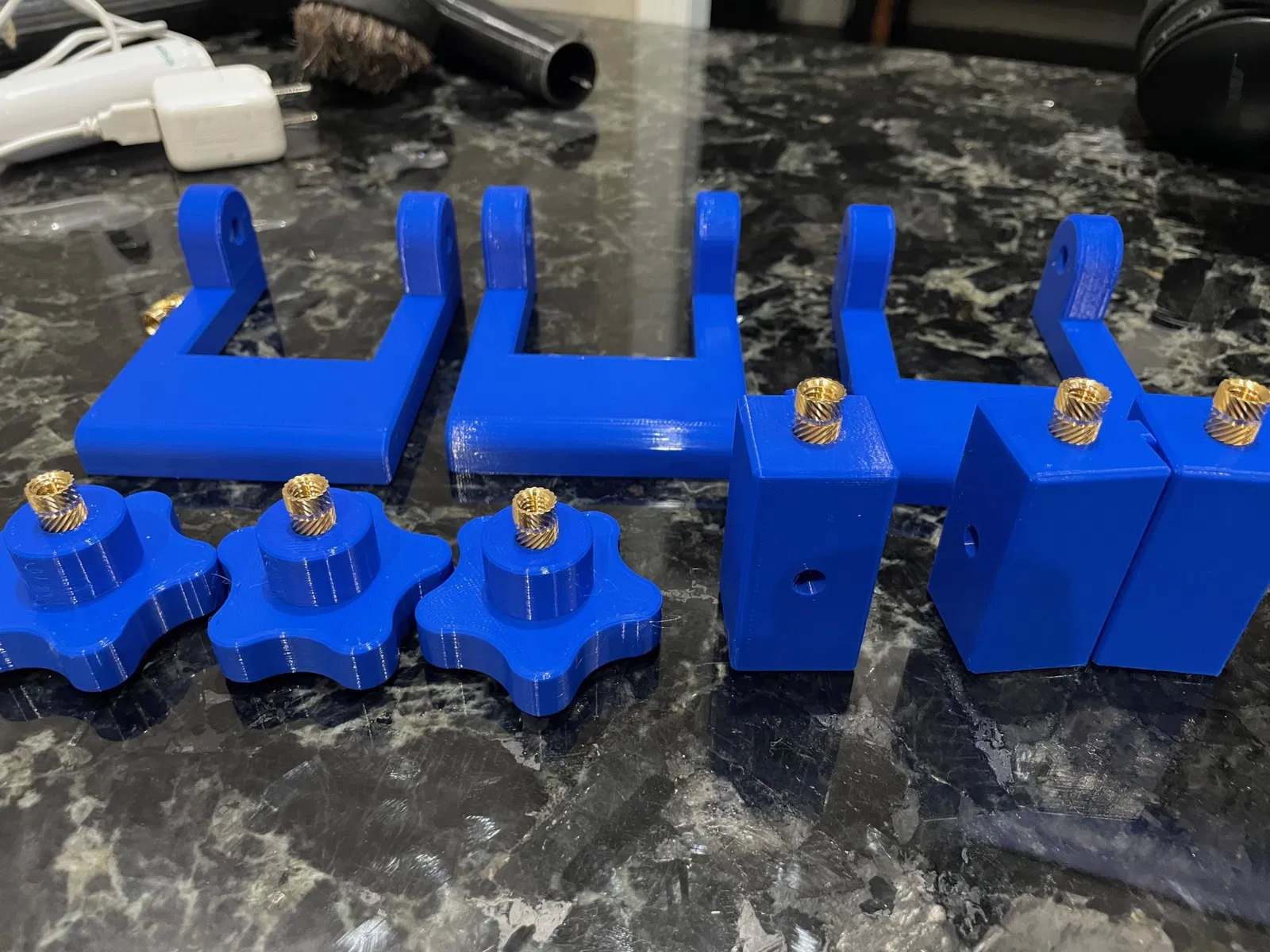

Vòng đệm ren 1/4"-10, có bán tại amazon.com

Mẹo lắp vòng đệm ren bằng nhiệt, có bán tại amazon.com, dùng chung với mỏ hàn bên dưới

Mỏ hàn, có bán tại amazon.com, loại rẻ tiền nhưng hiệu quả để dùng với các mẹo trên

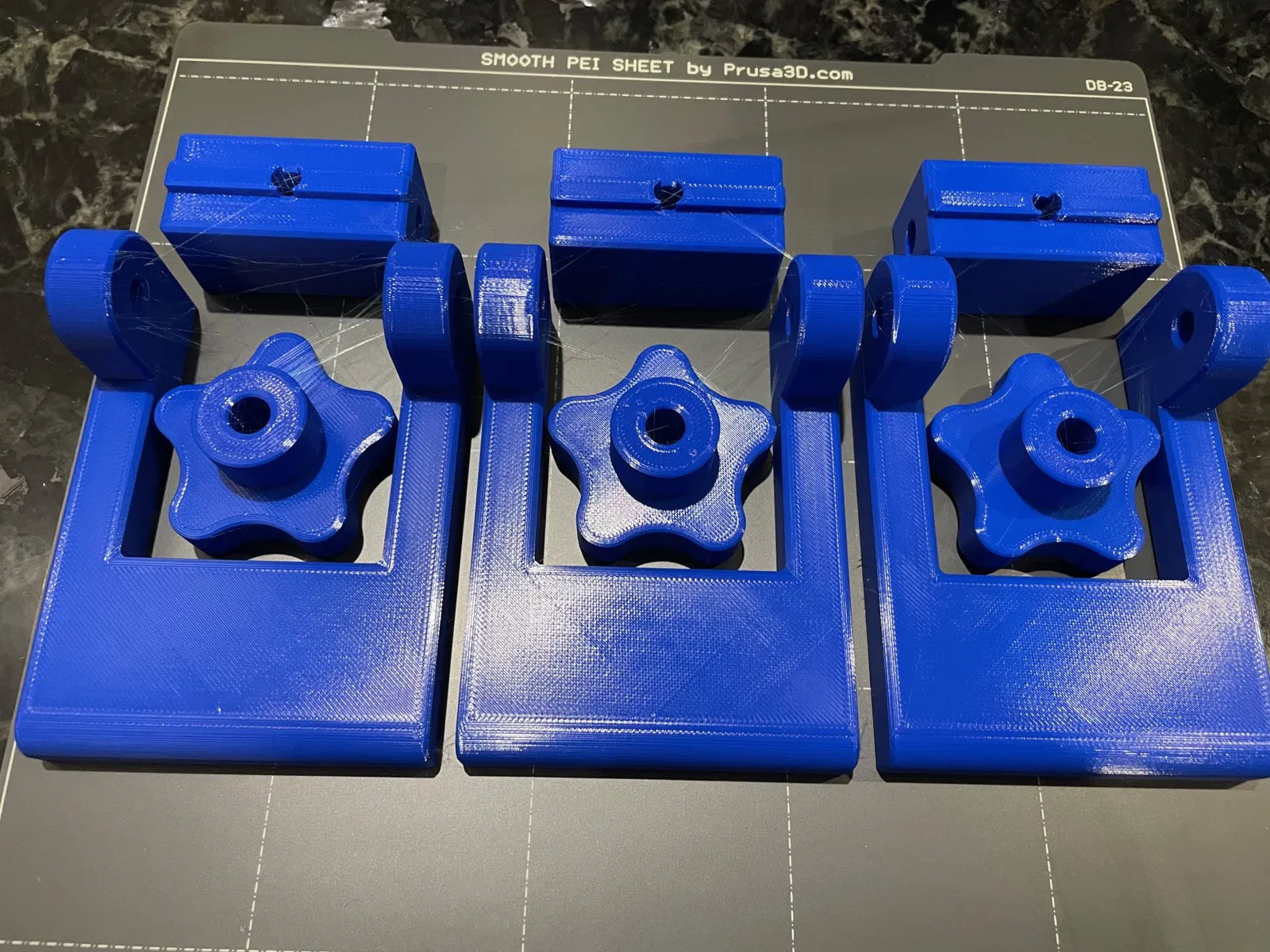

Cài đặt in:

Chiều cao lớp: 0.2mm, Hồ sơ cấu trúc

Sợi nhựa: eSUN PLA PRO (PLA+), nhãn hiệu Inland từ Micro Center

Máy in: Prusa MK4 với Input Shaper, đầu phun .4mm

Lớp vỏ: 3

Số lớp: trên 5, dưới 5

Lưới: 15%, Lưới

Mối nối: sau

Hỗ trợ: Không có

Brim: Không có
