Giá Đỡ Động Cơ Không Chổi Than (Ống 12mm, loại 22xx & 18xx)

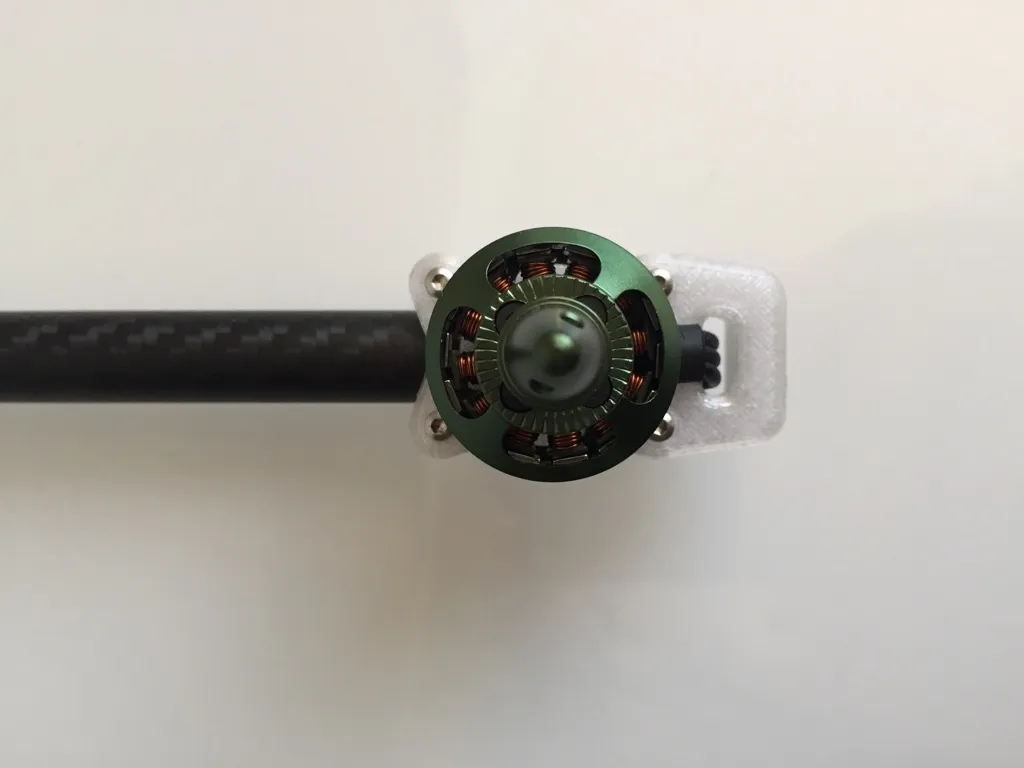

Tui tạo bộ gá động cơ cho cánh tay sợi carbon ống trên quad mini FPV. Bộ gá này dùng cho ống 12mm, phù hợp động cơ 18XX và 22XX với các khoảng cách lỗ bắt khác nhau. Có khe dẫn dây và chỗ gắn đèn LED.
Mô tả
Cho dự án quad mini FPV mới nhất của tui, tui muốn xài mấy cái cánh tay bằng sợi carbon ống. Cho dự án này tui đã tạo ra bộ gá động cơ cho ống 12mm. Mấy cái motor phổ biến nhất trong phân khúc 200 - 300mm là loại 18XX và 22XX. Nên có 2 phiên bản:
18XX: Lỗ bắt M2; khoảng cách 12 và 16mm
22XX: Lỗ bắt M3; khoảng cách 16 và 19mm

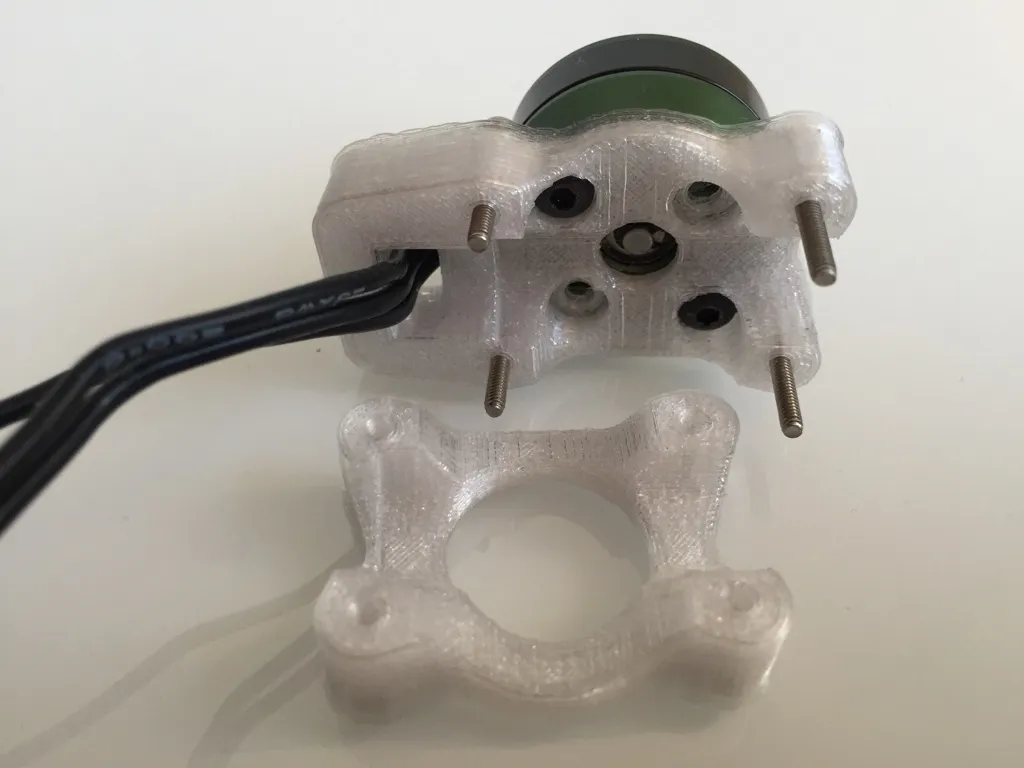

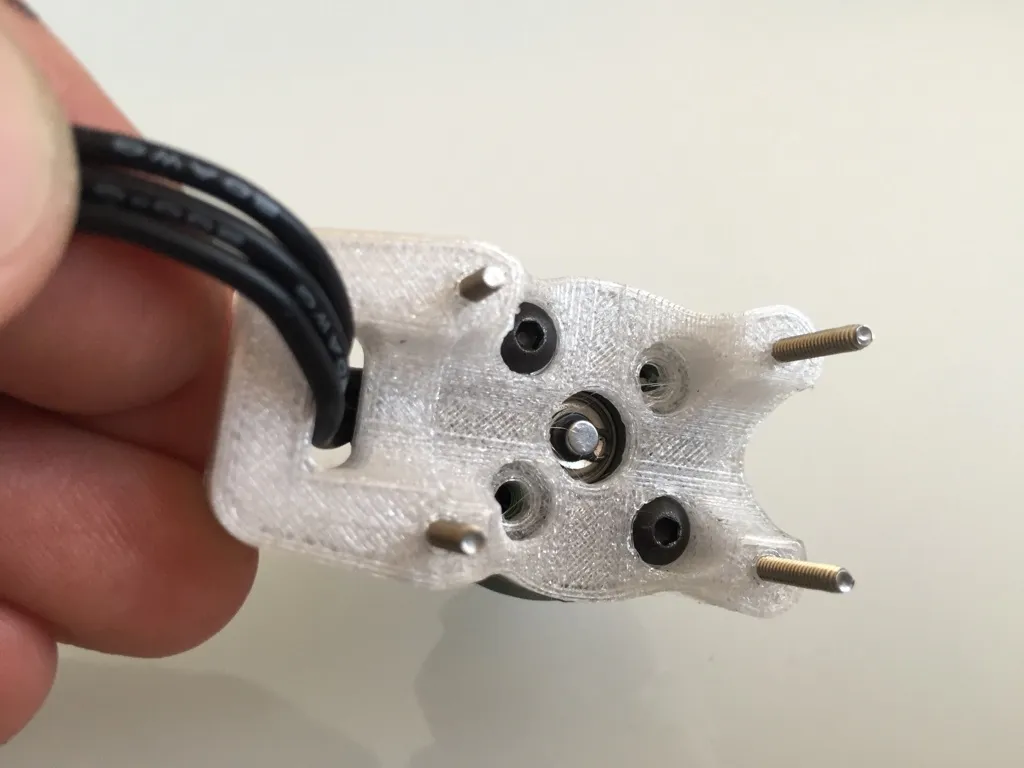

Mấy cái gá này có khe dẫn dây được bảo vệ đi vào bên trong ống. Có thể gắn dải LED dài 50mm làm đèn định hướng.
Nếu có thay đổi nhỏ thì cứ liên hệ tui nha!
-
File V1.3 mới với mấy thay đổi nhỏ
-

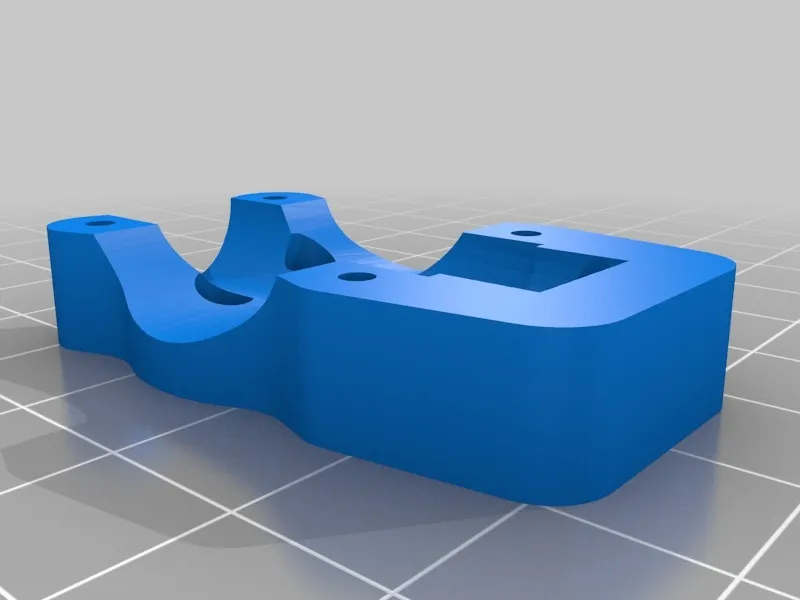

Thêm Gá 22XX không có Bumper/Khay LED
Hướng dẫn

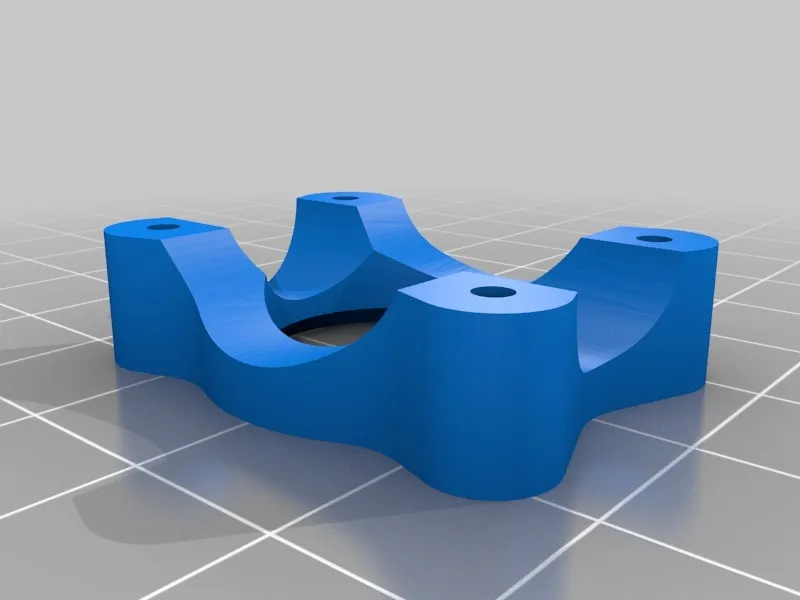

Mấy file này đã được "Netfabbed" và nên có đúng hướng để in. Không cần support. Tui đã in bằng PET @ độ dày lớp .2mm, 2 lớp vỏ và 75% infill. Phần đáy giống nhau hết, tùy bạn chọn loại nào!

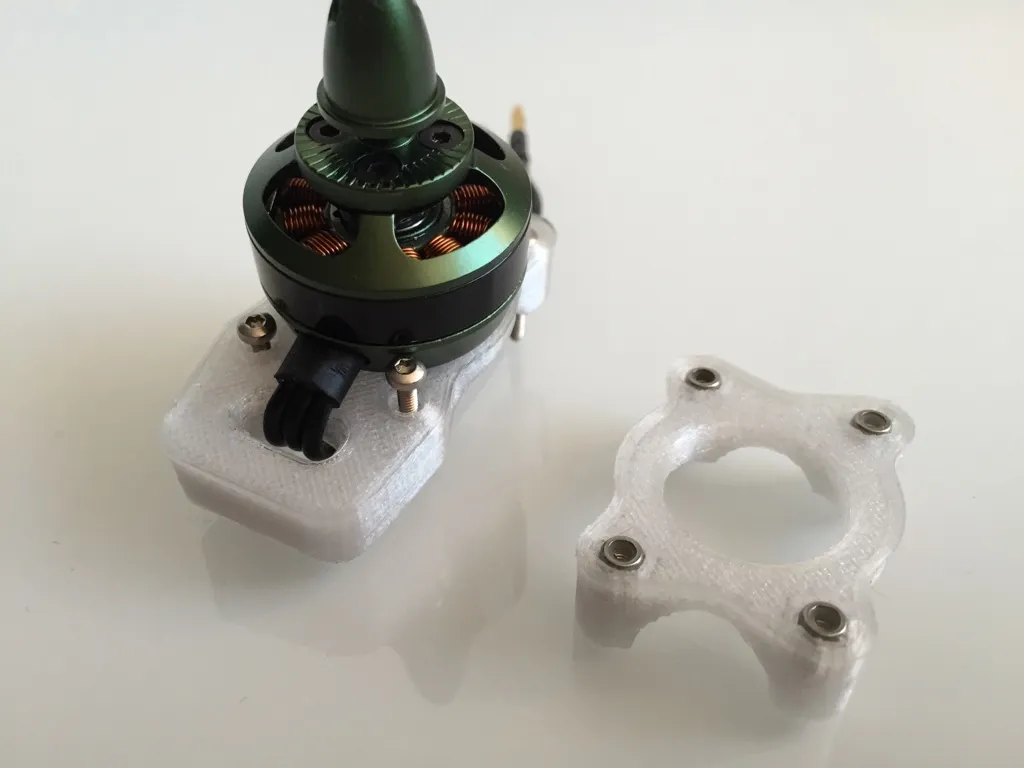

Phần cứng cần cho mỗi gá động cơ:
-
2 đến 4x bu lông M2 / M3 (loại đầu phẳng nếu có) cho động cơ
-
4x bu lông và đai ốc M2x16 cho gá
