Bộ bộ chuyển đổi M42x0.75 cho máy ảnh và thiên văn học

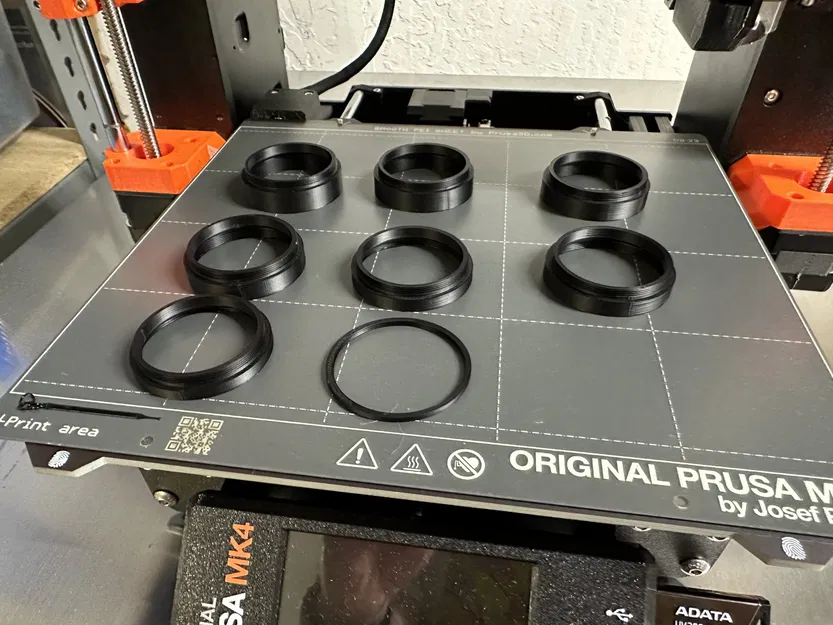

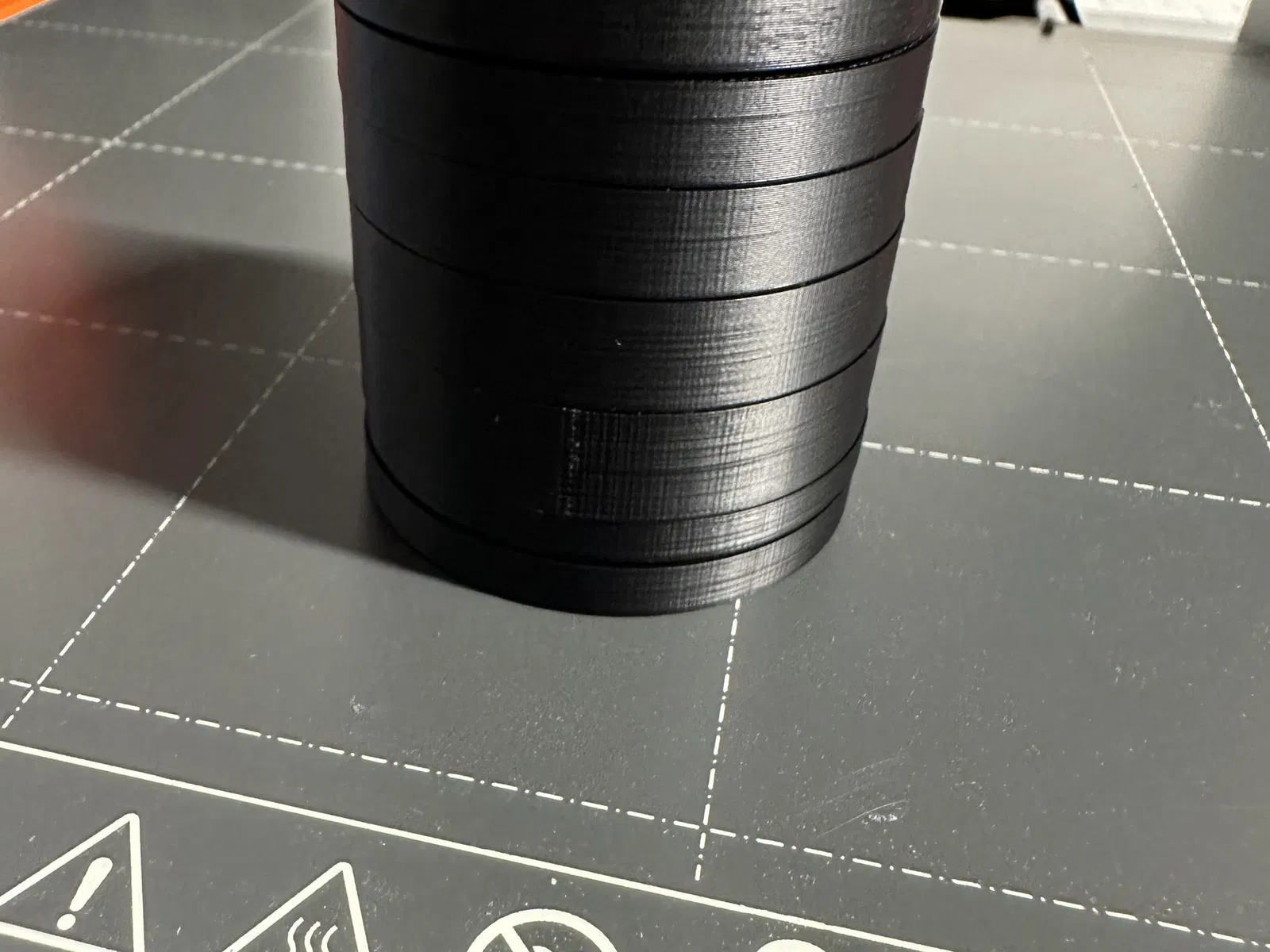

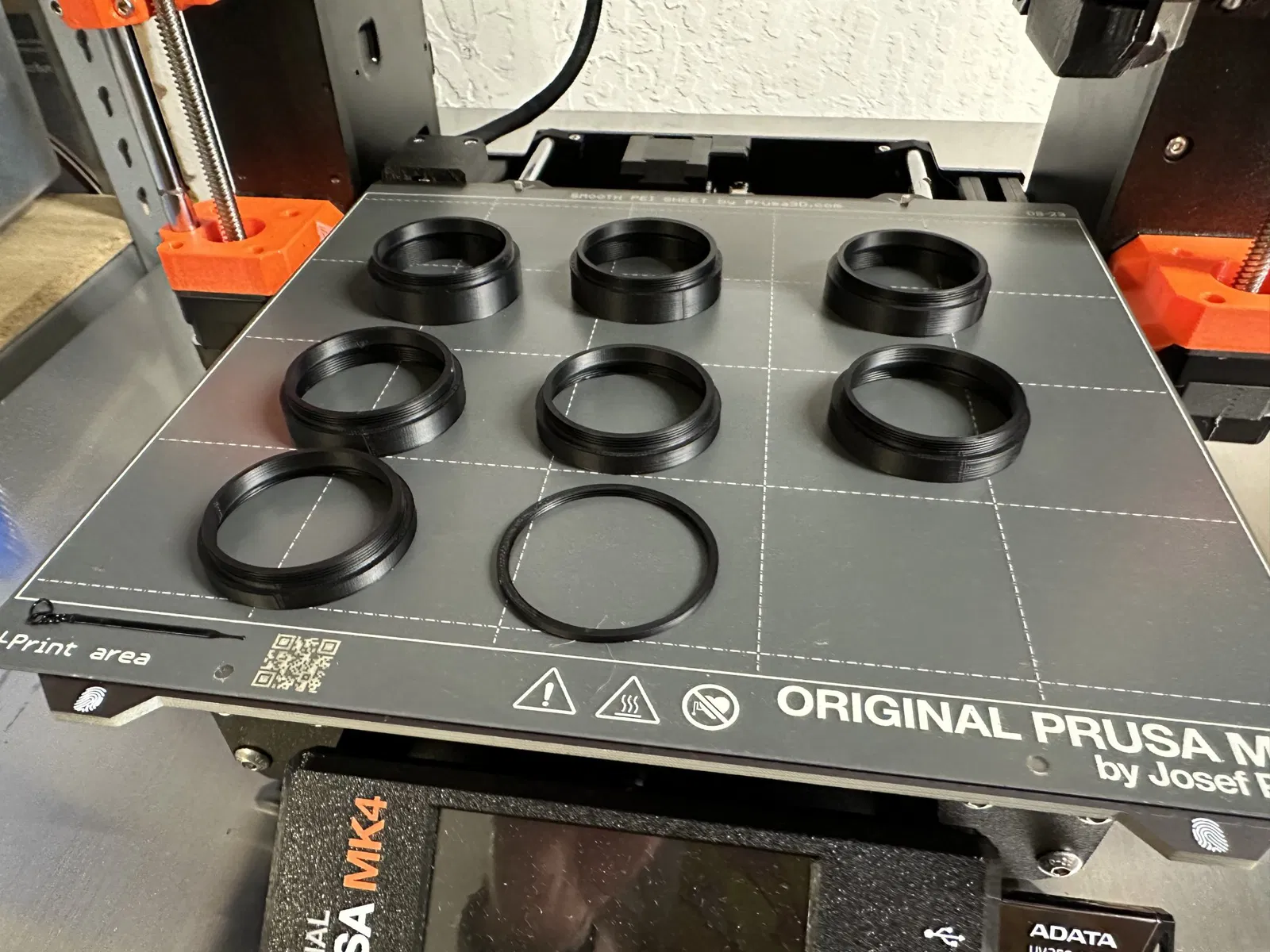

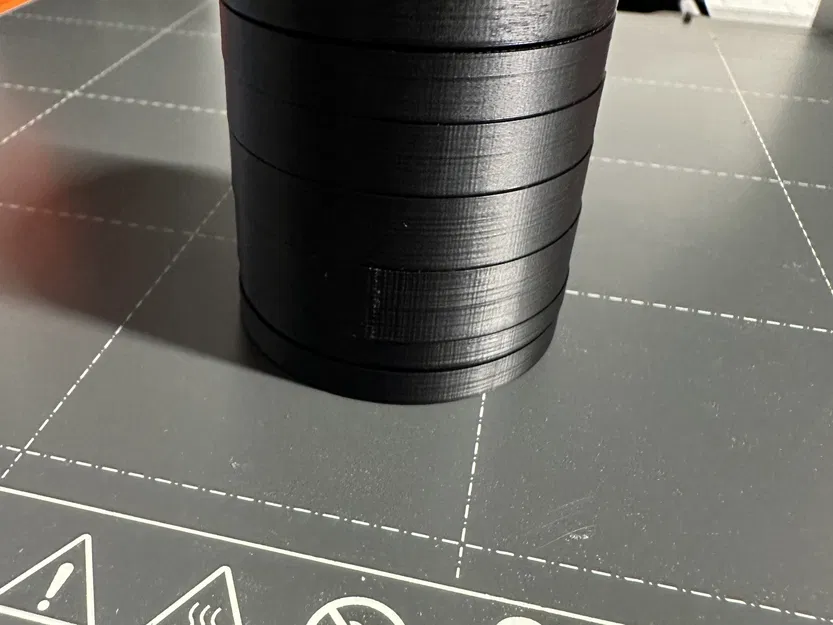

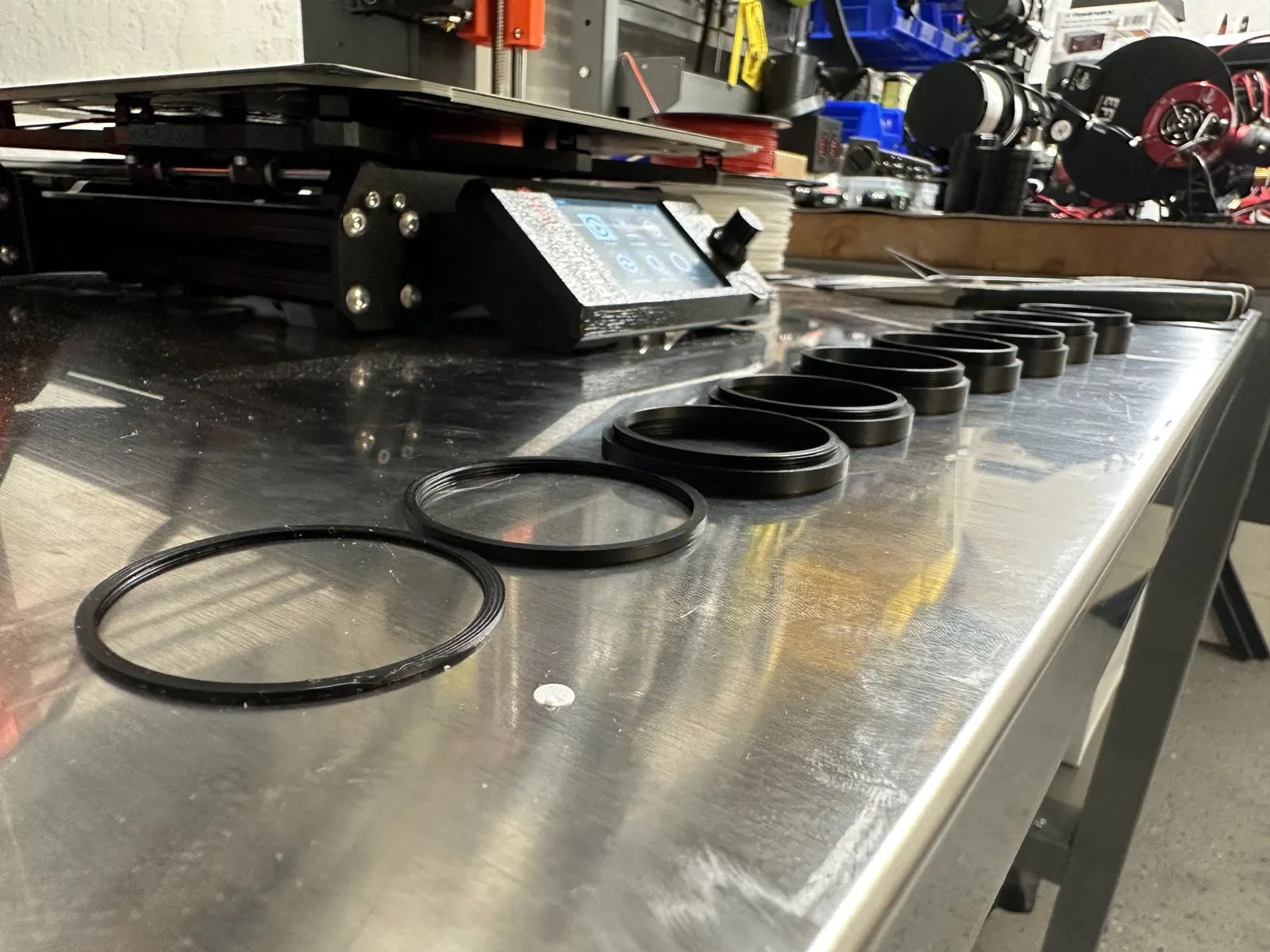

Đây là một bộ chuyển đổi M42x0.75 với kích thước 1mm, 2mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm và 10mm. Các bộ chuyển đổi từ 4-10mm là kiểu Male to Female, trong khi các bộ chuyển đổi rất nhỏ 1mm và 2mm là kiểu Female to Female (chúng chỉ ngồi giữa bất kỳ kết nối Male to Female nào). Tôi đã làm những cái này để gắn camera thiên văn của mình vào kính viễn vọng để giúp xác định khoảng cách lấy nét chính xác. Chúng có thể hữu ích trong nhiếp ảnh thiên văn hoặc các ứng dụng nhiếp ảnh khác.

Hãy chắc chắn sử dụng vật liệu phù hợp với điều kiện bạn sử dụng chúng. Kiểm tra chúng kỹ lưỡng trước khi sử dụng và bảo vệ thiết bị của bạn!

Tôi đã bao gồm tệp Fusion 360 cho các bộ chuyển đổi Male to Female và Female to Female. Bạn sẽ cần cài đặt một tệp ren tùy chỉnh. Tôi đã sử dụng tệp XML này làm hướng dẫn để thêm kích thước tùy chỉnh của mình. Bạn có thể tải xuống phiên bản của tôi trong tệp CamerFilterMetricProfile.txt đính kèm. Đổi tên phần mở rộng thành .xml và cài đặt nó theo các hướng dẫn này.

Các kích thước hiện có mà tôi tìm thấy ở nơi khác trên mạng không vừa với bất kỳ bộ chuyển đổi kim loại nào mà tôi đã có, vì vậy tôi đã đo lại và tạo ra của riêng mình. Các ren male dường như hoạt động rất tốt. Các ren female hoạt động, nhưng chúng hơi sai lệch một chút theo cách nào đó khiến chúng vặn vào với một chút lắc lư rất tinh tế. Nếu ai đó có kích thước tốt hơn, xin vui lòng chia sẻ! Đây là những gì tôi đã sử dụng:

 <Thread> <Gender>external</Gender> <Class>CUSTOM_WIDER</Class> <MajorDia>42</MajorDia> <PitchDia>41.51</PitchDia> <MinorDia>40.912</MinorDia> </Thread> <Thread> <Gender>internal</Gender> <Class>CUSTOM</Class> <MajorDia>42.45</MajorDia> <PitchDia>41.96</PitchDia> <MinorDia>41.45</MinorDia> <TapDrill>40</TapDrill> </Thread>
