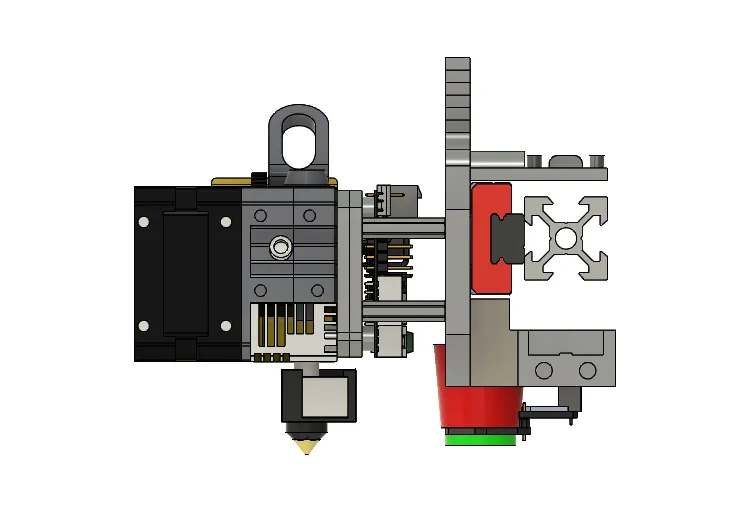

Giá đỡ Sprite Switchwire Thử nghiệm (Hỗ trợ EBB42 và đầu dò Beacon)

Tôi đã in và lắp cái này rồi nha. Nhưng mà nó vẫn là bản thiết kế đầu in thử nghiệm thôi vì tôi chưa chạy nó nhiều giờ.

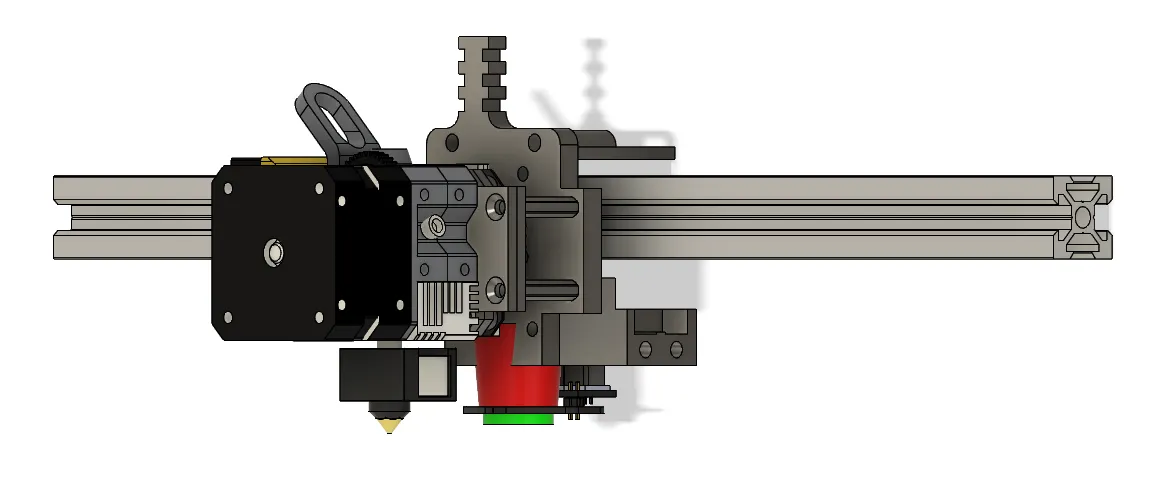

Nó cho phép bạn dùng extruder Sprite với ray MGN12H trên khung X. Các móc dây đai trong thiết kế này được setup cho Voron Switchwire, dù bạn có thể tùy chỉnh cho dây đai gốc nếu thích (Nhắn tin cho tôi nha). Nó được thiết kế để dùng bo mạch EBB42 canbus, loại bỏ bo mạch mạch và cáp ruy băng gốc. Nó cũng có lỗ gắn cho đầu dò Beacon, tùy chọn.

Tiếp tục dùng mod quạt 5015 yêu thích của bạn với cái này nữa nha (trong hầu hết các trường hợp)! Tôi đề xuất thiết kế ModuLR của Zuff bên Cults3d.

Cho nóng đít, tôi đề xuất CHCB-OT từ Triangle Labs để tăng lưu lượng, dù nóng đít gốc cũng xài ổn với các đầu nối JST-XH 2.54 mới được bấm lại.

Lưu ý:

• Bạn có thể sẽ muốn di chuyển công tắc Y endstop tới trước 70mm so với vị trí gốc.
• Công tắc X endstop được gắn trên đầu in với thiết kế này. Bạn sẽ muốn gắn một cái chặn trên khung X tại vị trí Nozzle ở Zero.
• Kích thước bàn in trên slicer của bạn có thể cần chỉnh sửa.
• Bạn cần chỉnh lại lưới bàn min/max của mình.
• Beacon probe offset là X=2 Y=48

Phần cứng:

• 8 - M3 heatset inserts
• 2 - ốc M3x40 để gắn tấm chính vào cục khóa dây đai
• 4 - ốc M3x10 để siết / kẹp dây đai
• 4 - Đai ốc M3
• 4 - ốc M3x35 để gắn các tấm Ebb42 vào Sprite
• 4 - Standoff đực M3x18 để nối Sprite với tấm chính
• 2 - Standoff đực M3x18 để gắn đầu dò Beacon của bạn (chỉnh độ cao tùy ý)
• 4 - ốc M3x10 đầu chìm để gắn Sprite vào standoff
• 1 - Công tắc End stop và 1 đầu nối JST-XH 2.54 3-pin sang JST-PH 2.0 5-pin
• 2 - ốc M3x18 để gắn tấm endstop vào tấm chính

File Fusion 360 có sẵn trong trường hợp bạn cần chỉnh sửa (hoặc cải tiến!).

Các file STEP cũng có sẵn cho từng bộ phận, có thể dùng trên slicer thay cho STL.

Cho tôi biết nếu bạn có câu hỏi hay bình luận nha. Tôi sẵn sàng giúp đỡ và/hoặc sửa đổi thiết kế nếu cần. Phản hồi, ảnh chụp cài đặt và sản phẩm hoàn thiện đều được chào đón.
