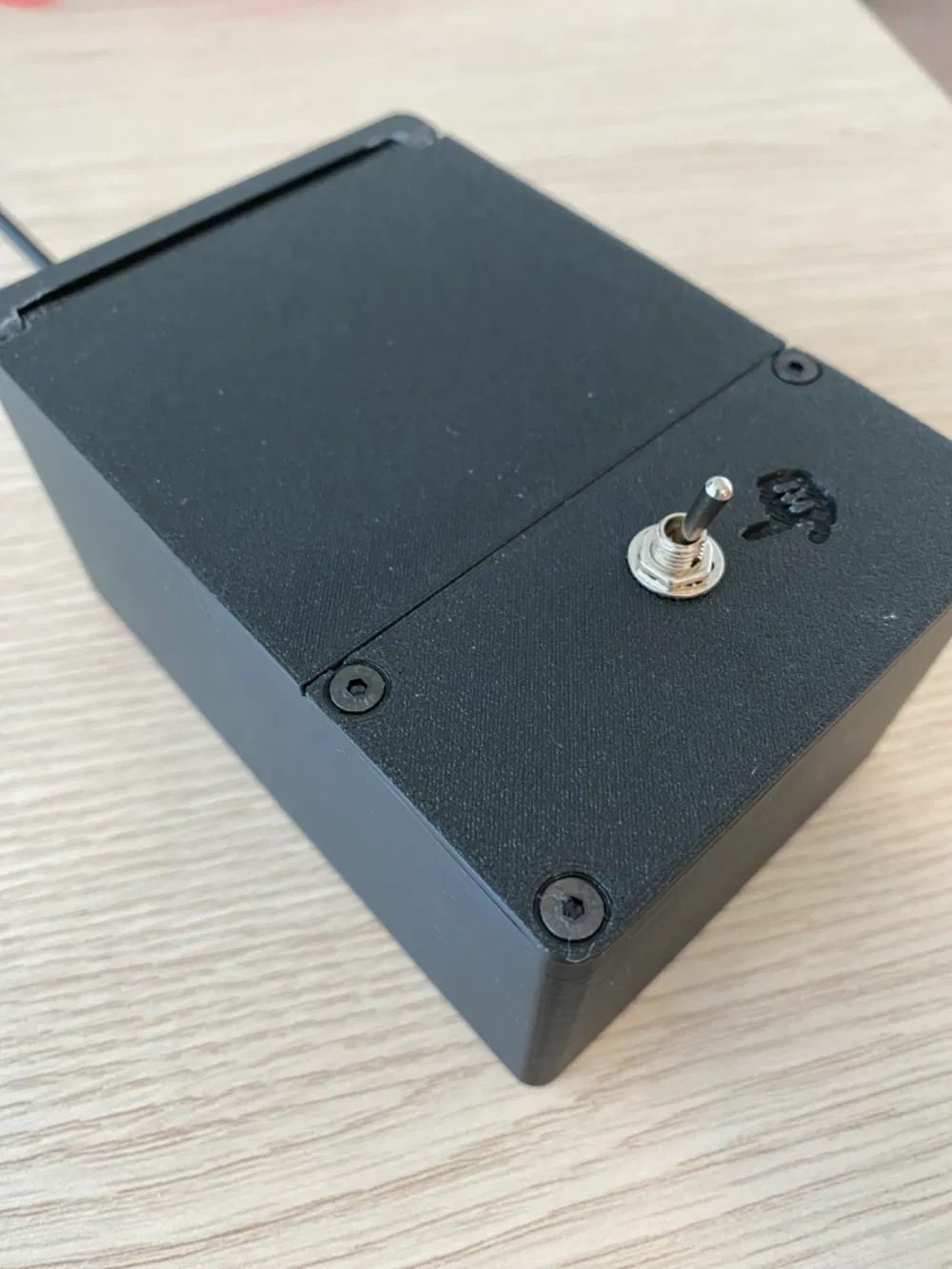

Hộp Vô Dụng "Certified"

Ai mà không muốn tự tay làm một cái hộp vô dụng phiên bản 'certified' chứ? Tui thì tui mê lắm từ hồi coi trên phim Fargo đó!

Sẵn tiện, tui làm cái này như là bài "Hello world" với con chip ESP32 luôn.

Xem hoạt động nè:

Bạn sẽ cần:

• một con ESP32
• code tại https://github.com/wiz78/UselessBox
• một bóng LED 5mm
• một điện trở 220 Ohm
• một công tắc gạt mini SPDT
• một động cơ servo mini (tui xài con Miuzei MS18)
• vài sợi dây điện
• 4 con ốc M3 nhỏ cho nắp hộp
• 2 con ốc M3 dài hơn cho phần chặn ESP và chỗ gắn LED
• các đai ốc đồng M3
• một cục sạc USB 2A + cáp micro USB

Vài gợi ý khi lắp ráp:

• nối LED vào giữa GND và một chân GPIO (ví dụ 16), nhớ có con điện trở ở giữa nha.
• nối motor vào một chân GND khác và một chân GPIO khác (ví dụ 18).
• nối công tắc vào giữa GND và một chân GPIO (ví dụ 12).
• mấy cái chân này là mặc định trong code rồi đó, dĩ nhiên là bạn đổi được.
• code có thể chỉnh sửa để bật server http thay cho firmware, với lại bật thêm mấy cái endpoint test khác. Có một cái đặc biệt hữu ích để chỉnh vị trí servo motor sau khi lắp xong: ví dụ curl -o- -X POST http://uselessbox.local/servo?pos=80 - bạn cần tự tìm giá trị cho vị trí nghỉ (cánh tay dưới nắp hộp), vị trí hé mở (cánh tay hơi nhấc lên, mở nắp hộp) và vị trí đẩy (đủ để gạt công tắc về vị trí tắt).
