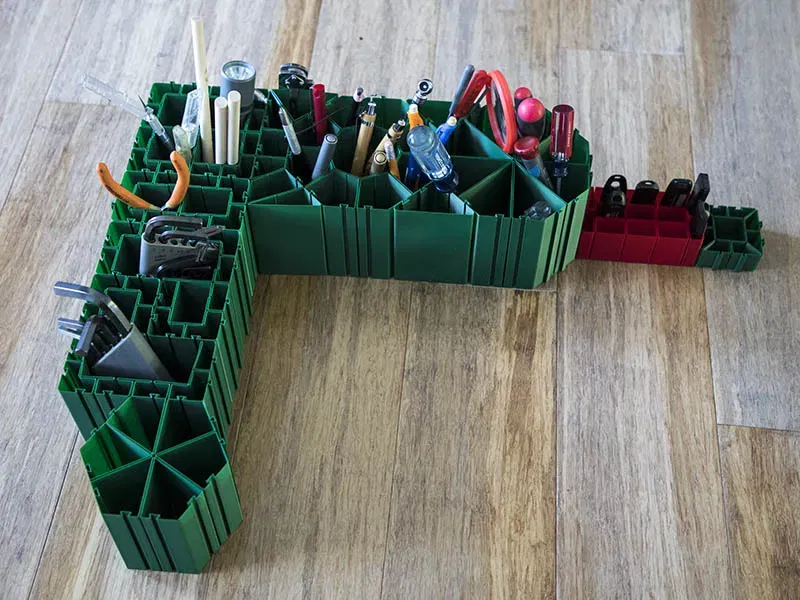

Bản sửa đổi tham số của Khay Đựng Bàn Chế Độ Bình Tối Ưu

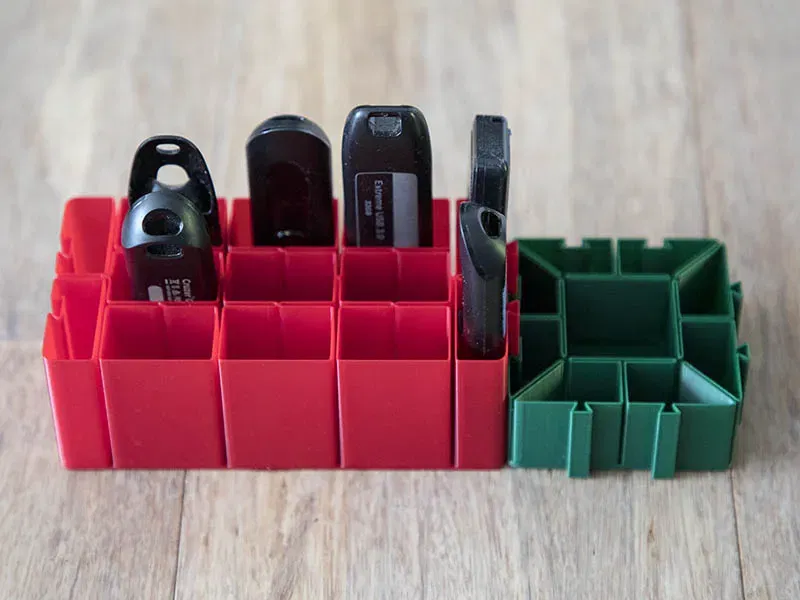

Cập nhật 30/11/2023: Làm cho Khay Đựng USB cứng hơn bằng cách cho phép điều chỉnh các đường cắt cho xoắn ốc xuống độ rộng 0.5mm thay vì 1.0mm ban đầu. Bạn cũng có thể điều chỉnh độ rộng đó. Tôi có thể làm cho các độ rộng khác nhau thay đổi được, nhưng vì mục đích sử dụng thì có vẻ như vậy là ổn rồi. USBHolderDoveTail_Rev6.scad & USBHolderDoveTail_Lip_40mmHt_Rev6.stl là các tệp đã cập nhật.

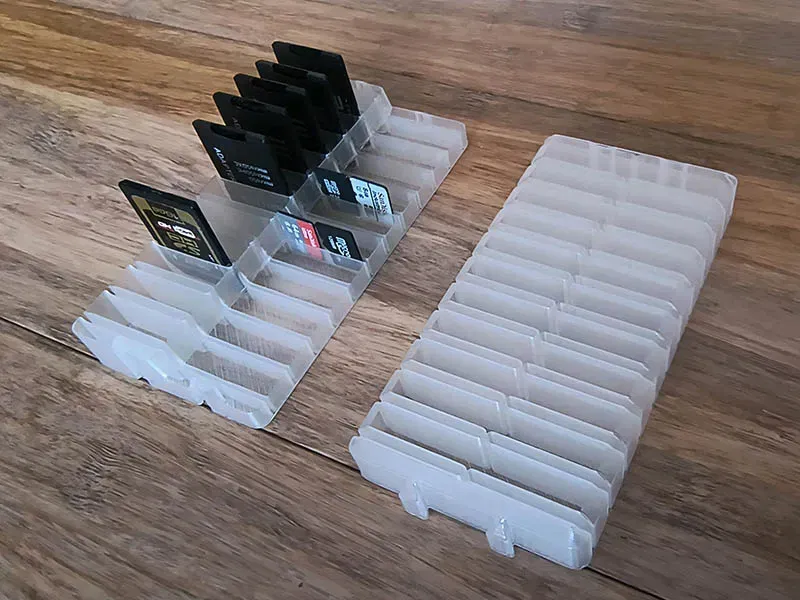

Cập nhật 08/11/2023: Thêm một khay đựng thẻ SD & một khay đựng thẻ SD và Micro SD. Bạn có thể úp ngược chúng lại mà không sợ rơi ra. Tôi đã sử dụng kiểu USB làm mẫu để bắt đầu. Các tệp là:

SD_CardHolderDoveTail_Rev11.scad & SD_CardHolderDoveTail_Rev11.stl

SD_MicroSD_CardHolderDoveTail_Rev10.scad & SD_MicroSD_CardHolderDoveTail_Rev10.stl

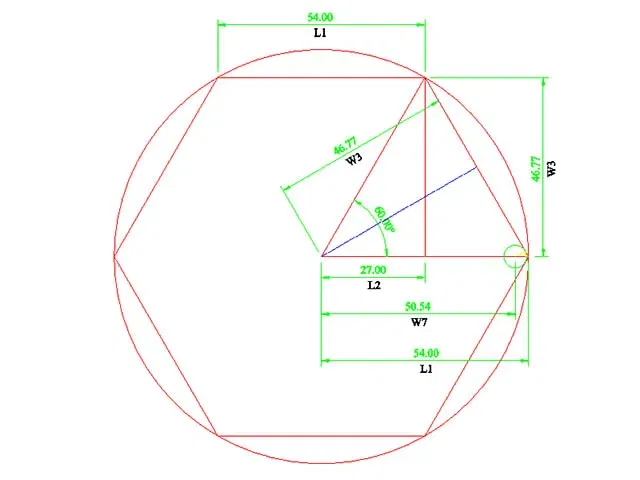

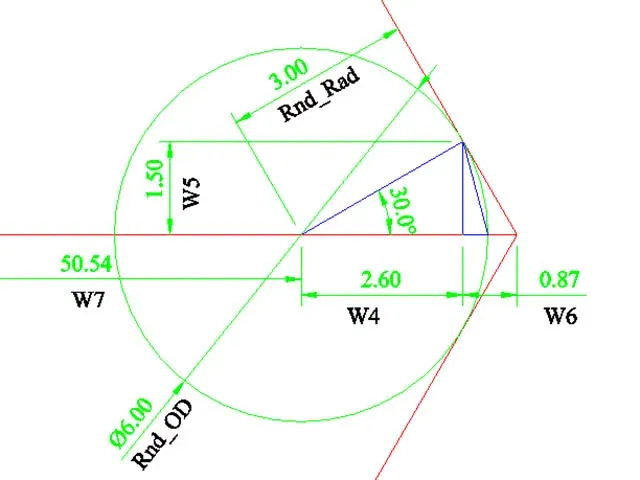

Cập nhật 01/11/2023: Ai đó trên một diễn đàn khác đề cập đến việc in chế độ bình (vase mode) chắc chắn hơn bằng cách thêm một gờ ở trên cùng, vì vậy tôi đã thêm tùy chọn Top_Lip = 0; //1 = tạo gờ trên cùng. Tôi cũng đã thực hiện thêm một vài phép tính lượng giác trên các hình Hexagon, Octagon, Dodecagon & Triangular Prism để thêm bán kính bo tròn ở các đỉnh của chúng. Nếu bạn vẫn muốn góc nhọn ở đó, hãy sử dụng thứ gì đó như Rnd_Rad = 0.001; Các khớp nối đuôi én bên ngoài bây giờ có đầu thuôn nhọn ở trên cùng, vì vậy nó tạo ra vẻ ngoài chuyển tiếp tốt hơn, đặc biệt là với phần thuôn nhọn của gờ trên cùng. Tôi đã xóa các tệp nguồn OpenSCAD cũ hơn. Tôi cũng đã bao gồm một vài hình ảnh hiển thị kích thước với các biến đã tính toán cho phần bo tròn bán kính trên hình lục giác. Các phép tính tương tự cho các hình dạng khác.

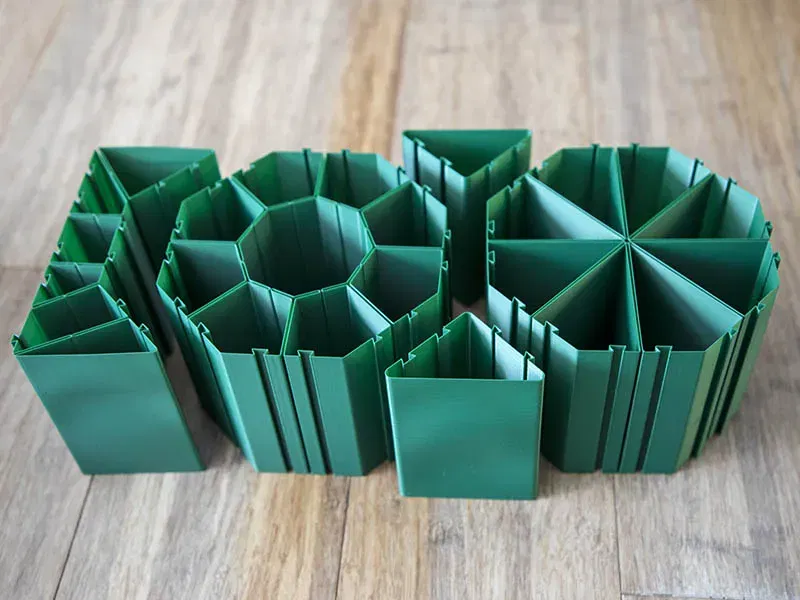

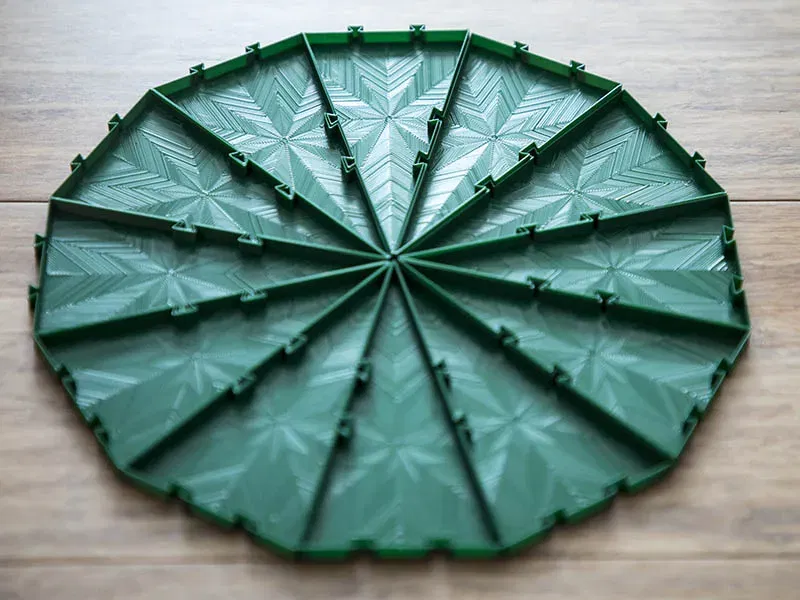

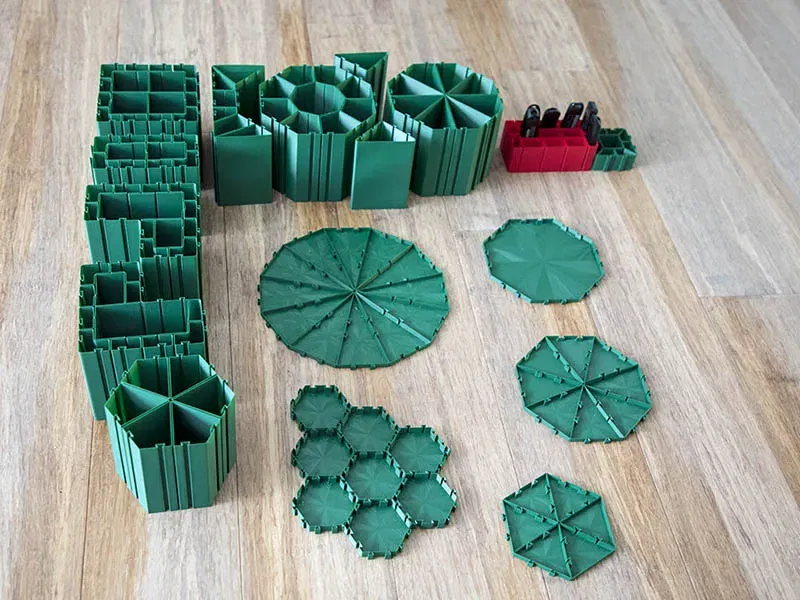

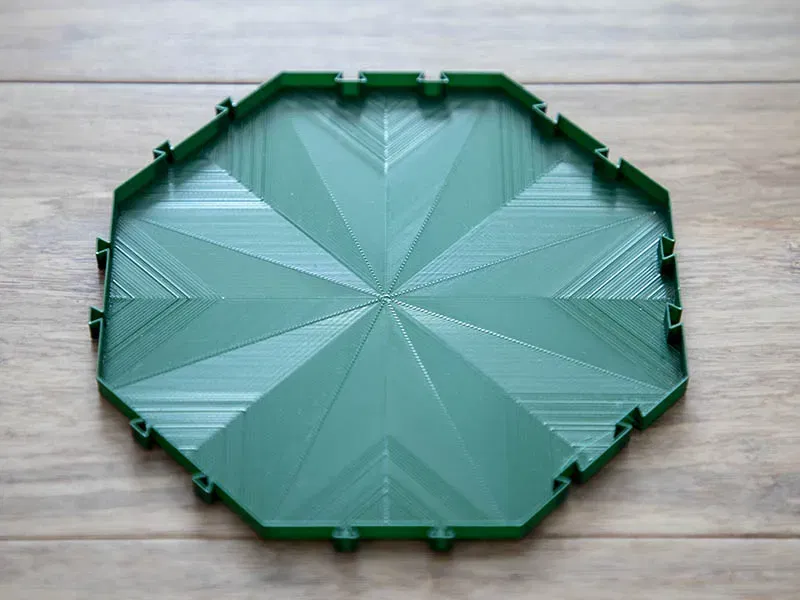

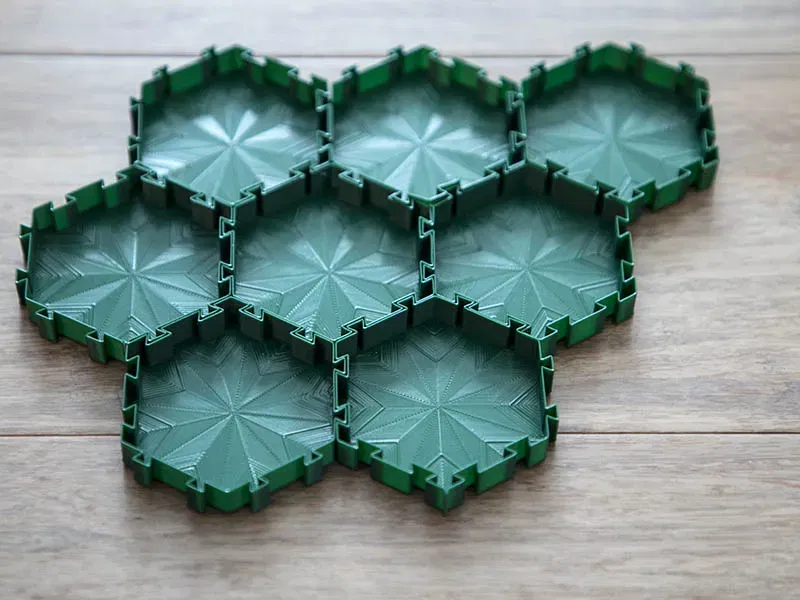

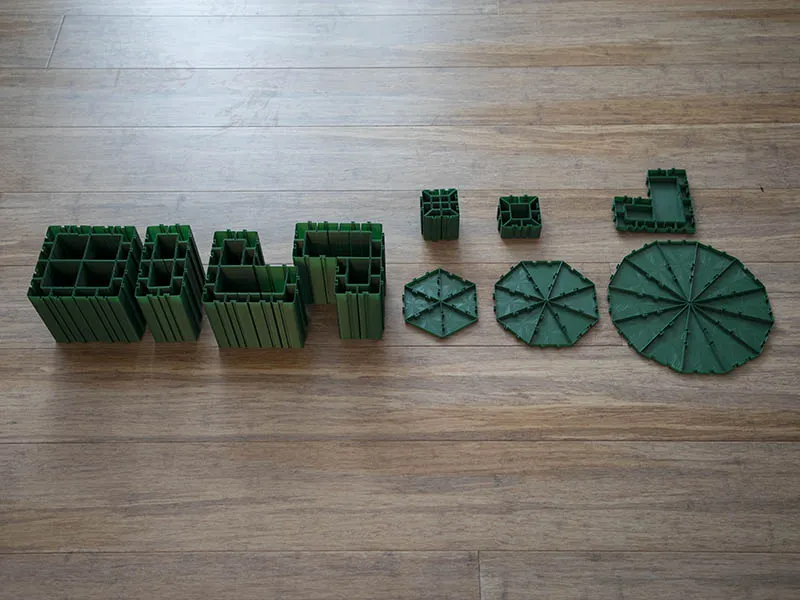

Ban đầu tôi đã thực hiện bản sửa đổi này để cho phép dung sai thay đổi trong các khớp nối đuôi én. Dung sai 0.2mm là thứ hoạt động tốt nhất với tôi. Sau đó, tôi quyết định thử thêm nhiều khe riêng lẻ vào mỗi bộ phận & vẫn giữ được chế độ in bình. Tôi giữ nguyên kích thước 20mm giữa các khớp nối đuôi én, nhưng điều này cũng có thể thay đổi được. Tôi cũng đã thay đổi kích thước bên ngoài từ 24, 48 & 96mm thành 27, 54 & 108mm. Điều này cho tôi thêm một chút không gian để tạo các khe bên trong. Ngoài các hình dạng được sử dụng trong thiết kế mà tôi đã sửa đổi, tôi đã thêm hình lục giác, hình bát giác, hình mười hai cạnh & một vài hình dạng chuyển tiếp. Tôi đã in tất cả các mẫu của mình ở chế độ bình với chiều cao lớp là 0.28mm với đầu phun 0.4mm & 3 lớp đáy. Tôi đã sử dụng hình xoắn ốc Octagram cho lớp trên cùng của hình lục giác ngắn hơn & các hình dạng khác.

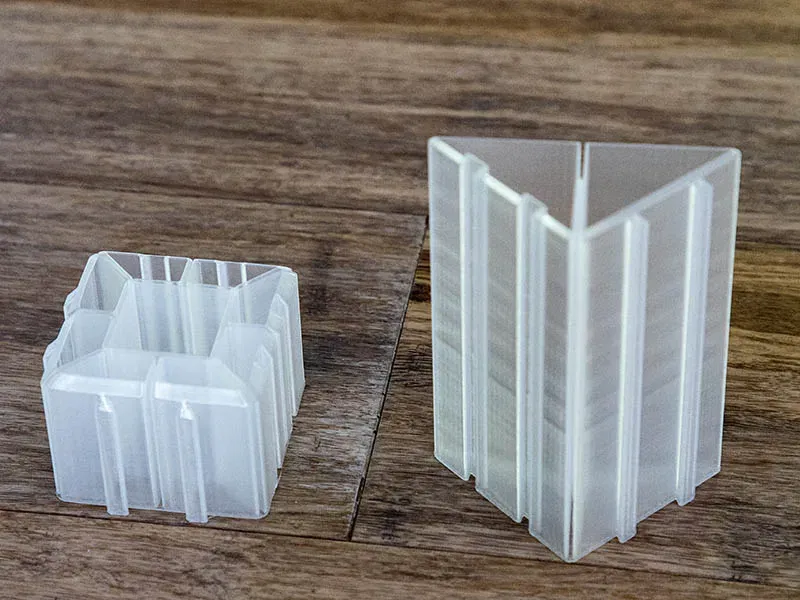

Tôi có các bản in thử cho dung sai khớp nối đuôi én 0.1, 0.15, 0.20, 0.25 & 0.30mm. Tôi đã làm cho nó sao cho bạn chỉ cần in một cái cho mỗi loại & chỉ cần dùng một cặp kìm cắt dây để cắt chúng ra. Hãy chắc chắn in những cái này ở chế độ bình & bất kỳ chiều cao lớp nào bạn thích. Các tệp đó là:

TestDoveTail_0_1mmTol.stl

TestDoveTail_0_15mmTol.stl

TestDoveTail_0_2mmTol.stl

TestDoveTail_0_25mmTol.stl

TestDoveTail_0_3mmTol.stl

Tất cả các tệp STL khác được tải lên đều được vẽ với khoảng cách 0.2mm giữa các khớp nối đuôi én. Tôi cũng đã bao gồm các tệp nguồn OpenSCAD nếu bạn muốn sử dụng các tham số khác nhau hoặc tùy chỉnh theo ý thích. Ban đầu tôi có khoảng cách kết nối giữa các thành bên trong quá gần & PrusaSlicer không thích điều đó, nhưng việc nới rộng khoảng cách đã khắc phục sự cố.
