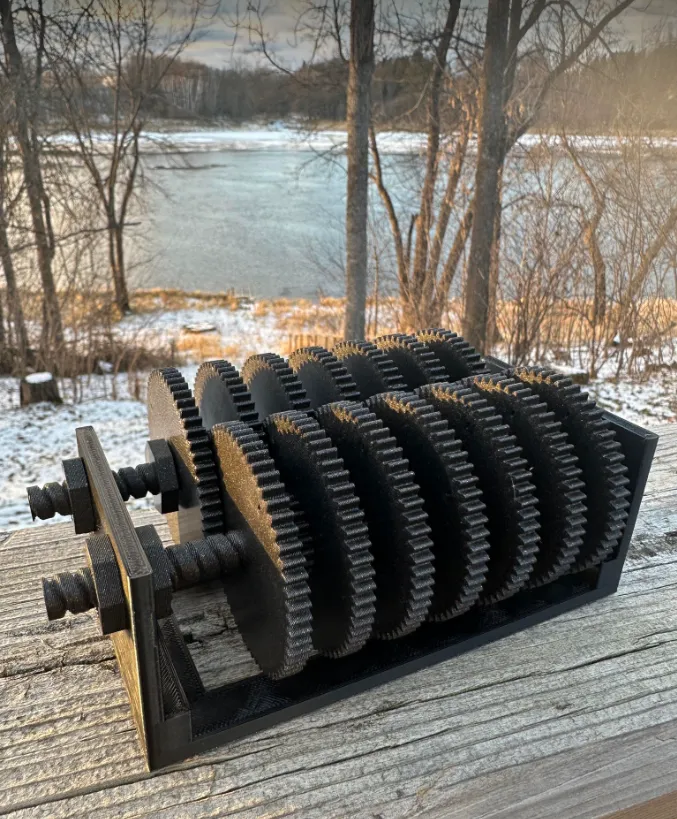

TurboTurn 4782969:1 Gearbox - Mẫu In 3D

In Nam Miền Nam, tụi mình hay gọi mấy món hay hay như vầy nè, đặc biệt là mấy cái đồ chơi cơ khí, là "đồ chơi giải trí" hoặc "mô hình hay ho". Cái "TurboTurn 4782969:1 Gearbox" này đúng là một món "đồ chơi giải trí" xịn sò luôn!

In nhiều mảnh

1. In file đầu tiên: first_11_gears.gcode
2. In mấy cái còn lại: Remaining_parts_to_print_in_slicer.gcode

Xem video cho nó quay nè:

Tóm tắt nhanh cho lẹ

• Tụi mình cứ thoải mái chỉnh sửa, bán lại, hay tặng ai đó tùy ý nha. Chỉ cần cho tui xin một cái like, follow, bình luận hay nhắn tin chào hỏi là tui vui rồi!
• Đây là bản V1 nên chắc chắn sẽ có cải tiến và phát triển trong tương lai đó nha
• Tui in với cài đặt để nó in nhanh nhất có thể trên máy Prusa mk4 của tui
• Nếu bạn dùng máy khác thì in mấy cái này nè:
  • 14 cái Gear 1 60-20 - Bánh răng (60 răng).3mf
  • 8 cái nut V2 - Phần 1 (3).3mf
  • 2 cái pipev2 - Phần 1 (1).3mf
  • 1 cái holders 60-20 fits 14 - Phần 1
• Tổng trọng lượng:
  • 280g
• Tổng thời gian:
  • 14 tiếng với cài đặt hiện tại của tui
• XEM VIDEO ĐỂ LẮP RÁP HOÀN CHỈNH NHA
• Đây là thiết kế CAD THỰC TẾ ĐẦU TIÊN CỦA TUI.
  • Đừng ném đá nếu dung sai chưa chính xác nha, nhưng mà chắc cũng gần đúng rồi đó
  • Nhớ bình luận nếu tui có sai sót gì tui sẽ sửa liền!
• Dụng cụ cần thiết:
  • Máy in 3D
  • Máy tính
  • Keo siêu dính / Máy hàn
• Những điều cần lưu ý:
  • Căn chỉnh rất quan trọng nhưng có thể điều chỉnh được
  • Bạn phải bắt đầu từ bánh răng nhỏ và tăng dần lên để bánh răng quay nhanh. Bắt đầu với bánh răng quá lớn có thể làm trượt bánh răng, nhưng không sao đâu.

Thiết kế

• Phần bánh răng lớn: 60 răng
• Phần bánh răng nhỏ: 20 răng
• Tổng cộng 14 bánh răng
• (60/20)^14 = 4782969:1
• Cái ống (pipe) giống như cái bu lông, nên có thể điều chỉnh vị trí chính xác trước khi cố định

Lắp ráp

• Xem video lắp ráp để biết cách tui làm, còn không thì:

1. In hết tất cả các bộ phận
2. Lắp cả hai bu lông vào
3. Lắp một cái đai ốc (nut) vào bên trong bu lông
4. Chừa đủ không gian bên trong để nhét thêm các bánh răng
5. Xếp lệch các bánh răng sang hai bên
6. Lắp đai ốc còn lại vào bên trong phía kia
7. Lắp 4 cái đai ốc ở bên ngoài
8. Căn chỉnh vị trí cho đúng và thử quay xem có trơn tru không
9. Dùng keo siêu dính hoặc hàn để cố định bu lông và đai ốc, không cho chúng di chuyển nữa
   1. Tui đã hàn chúng lại
10. Xong! Dễ ẹc.

File Onshape

• Cứ thoải mái tải về và chỉnh sửa nha
• https://cad.onshape.com/documents/dc1425eec5689c22b1c8a274/w/9b9ac0dc62d931e001d30302/e/c7add86077f71b372c6c2b40?renderMode=0&uiState=65675960bc59ee71af7bd232

Câu chuyện đằng sau

Tui muốn học cách làm bánh răng, đặc biệt là tỉ số truyền, nên sau 5 lần thử nghiệm, tui đã nghĩ ra thiết kế đơn giản và có thể mở rộng này.

Kết luận

Nếu món này được phản hồi tích cực, tui có thể làm nó lớn hơn nhiều đó nha.
