Hộp 21700 Từ Tính 4 Ngăn

Mục đích:

Đây là cái hộp tui tự thiết kế để đựng thêm mấy cục pin 21700 cho đèn pin của tui (TS21) lúc không xài. Tui cần cái gì đó để mang đi mang lại cho an toàn mà không sợ bị mất. Cái hộp này sẽ cách điện và cách nhiệt cho mấy cục pin, giữ cho chúng không bị đoản mạch, không bị quá nóng hay quá lạnh. Tui đã thiết kế với độ dày thành tối thiểu là 2.5 ly, đồng thời tiết kiệm nhựa và dễ in.

Khả năng in:

Có một đoạn nhỏ bị vát ở dưới đáy hộp, cái này thì máy in nào cũng dễ dàng xử lý được. Tui thì không cần xài support luôn.

Đa số các loại nhựa và cài đặt in 3D đều xài được cho cái thiết kế này. Tui làm cái của tui bằng ABS, với độ cao lớp là 0.2, 4 lớp vỏ ngoài, và 40% thể tích ruột.

Lắp ráp:

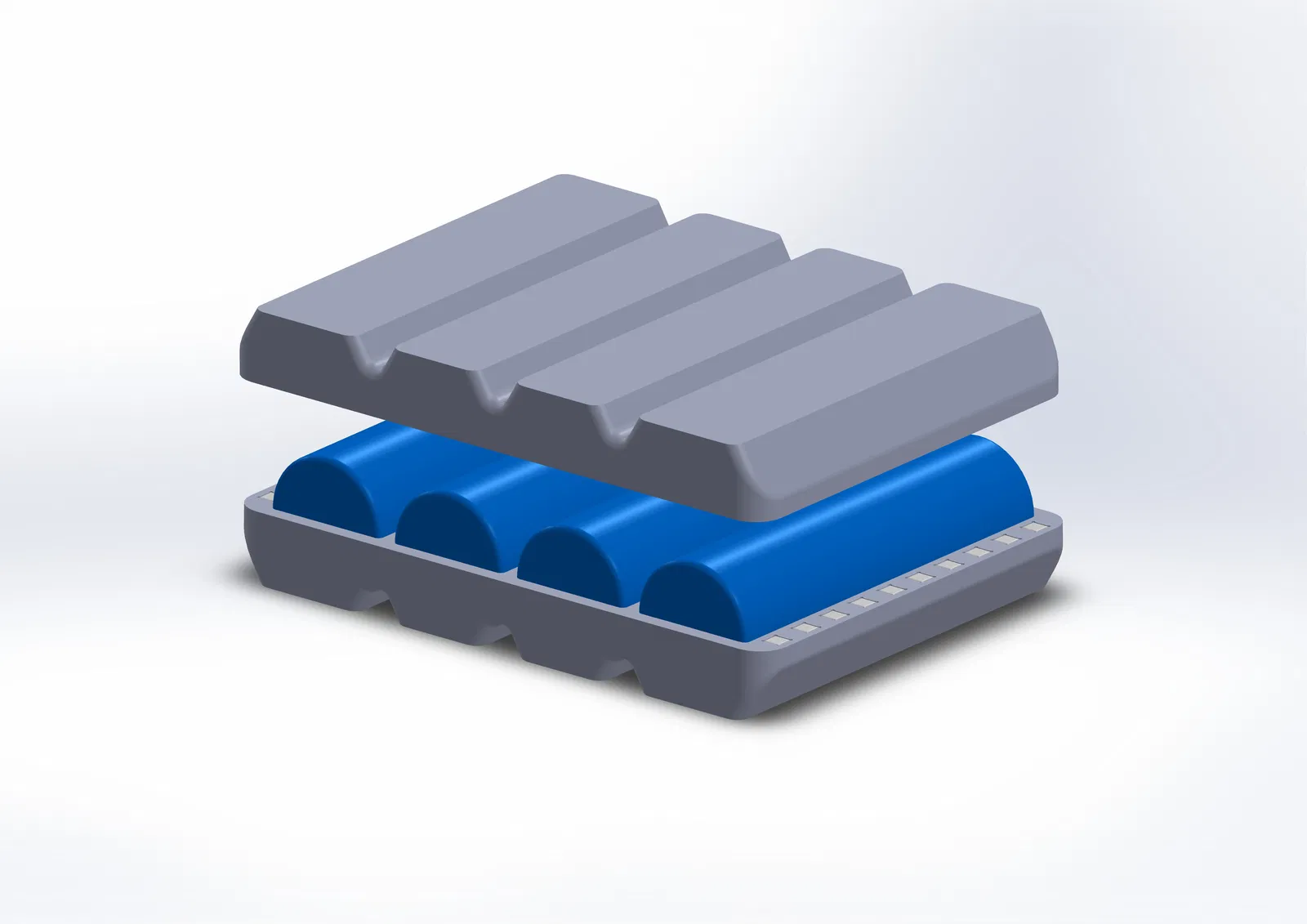

In (2) cái nửa hộp giống hệt nhau, có sẵn định dạng .STL, hoặc file .STEP để tùy chỉnh.

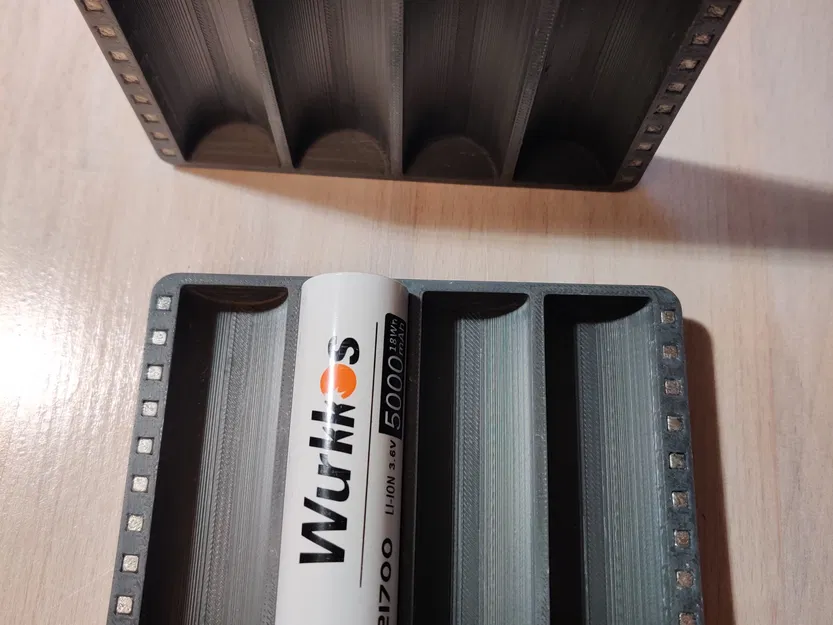

Nhẹ nhàng ấn (10) cục nam châm khối vuông nhỏ 3mm vào các ô vuông trên mỗi nửa hộp, có thể dùng keo nếu cần. Độ khít của nam châm sẽ tùy thuộc vào độ chính xác của máy in bạn, tui thì chỉ dùng một ít keo siêu dính cho mỗi cục.

(Nhớ là cực của tất cả các nam châm ở một nửa hộp phải cùng chiều và lắp tất cả nam châm ở nửa còn lại theo chiều ngược lại để hai nửa hộp không đẩy nhau.)

Kích thước và Tương thích:

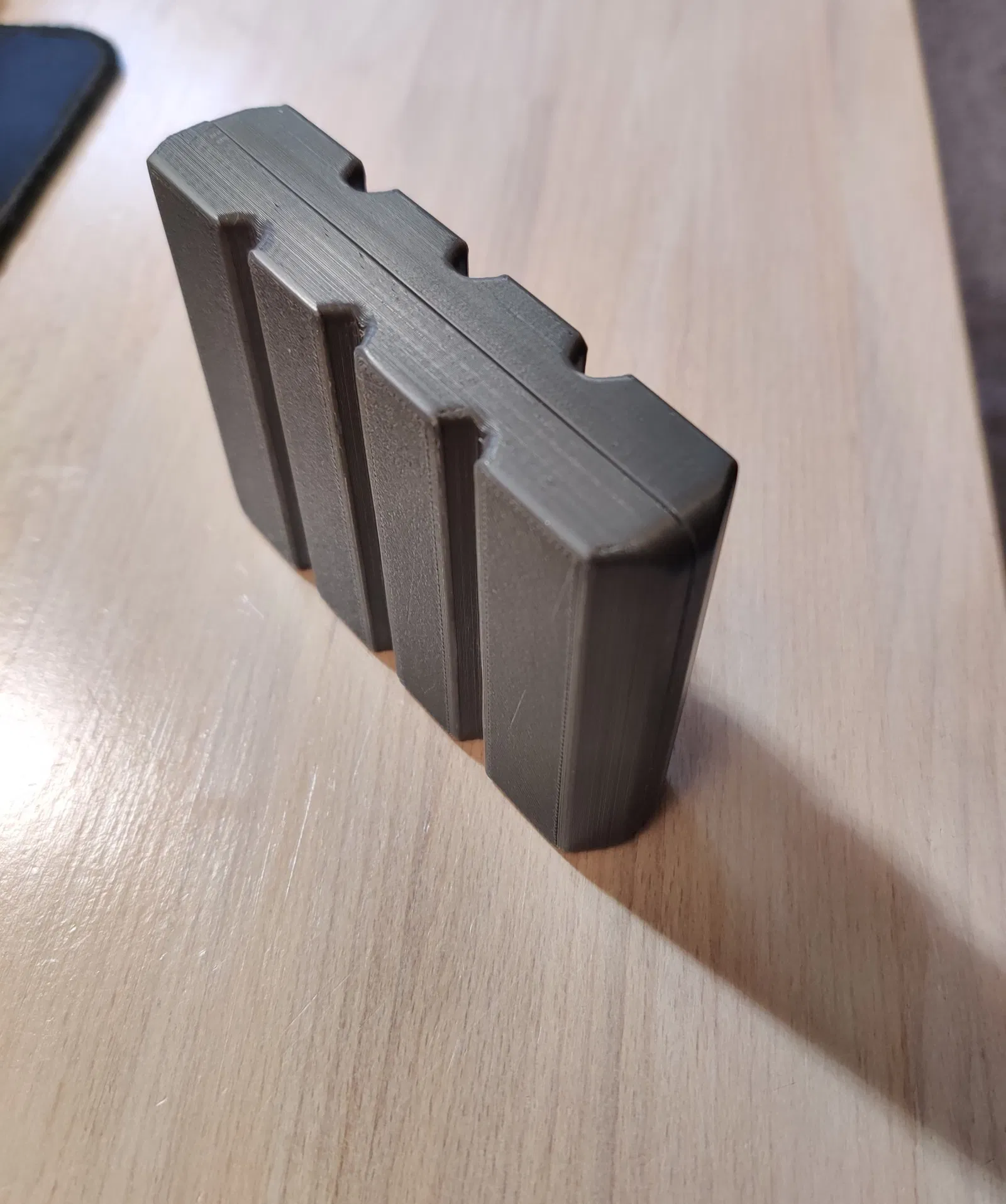

Kích thước bên ngoài xấp xỉ của hộp sau khi hoàn thành là 105mm x 76mm x 24mm (4.125in x 3in x 0.95in)

Cái hộp này được thiết kế để vừa với pin 21700 đầu phẳng và được thiết kế để hỗ trợ pin Samsung INR21700-50E (21.1mm x 70.6mm) và pin Wurkkos 21700 (21.2mm x 71mm), bao gồm cả một khoảng hở nhỏ bên ngoài cho cả hai.
