Đầu nối cân bằng pin DeWalt

DeWalt Battery Balancing Connector

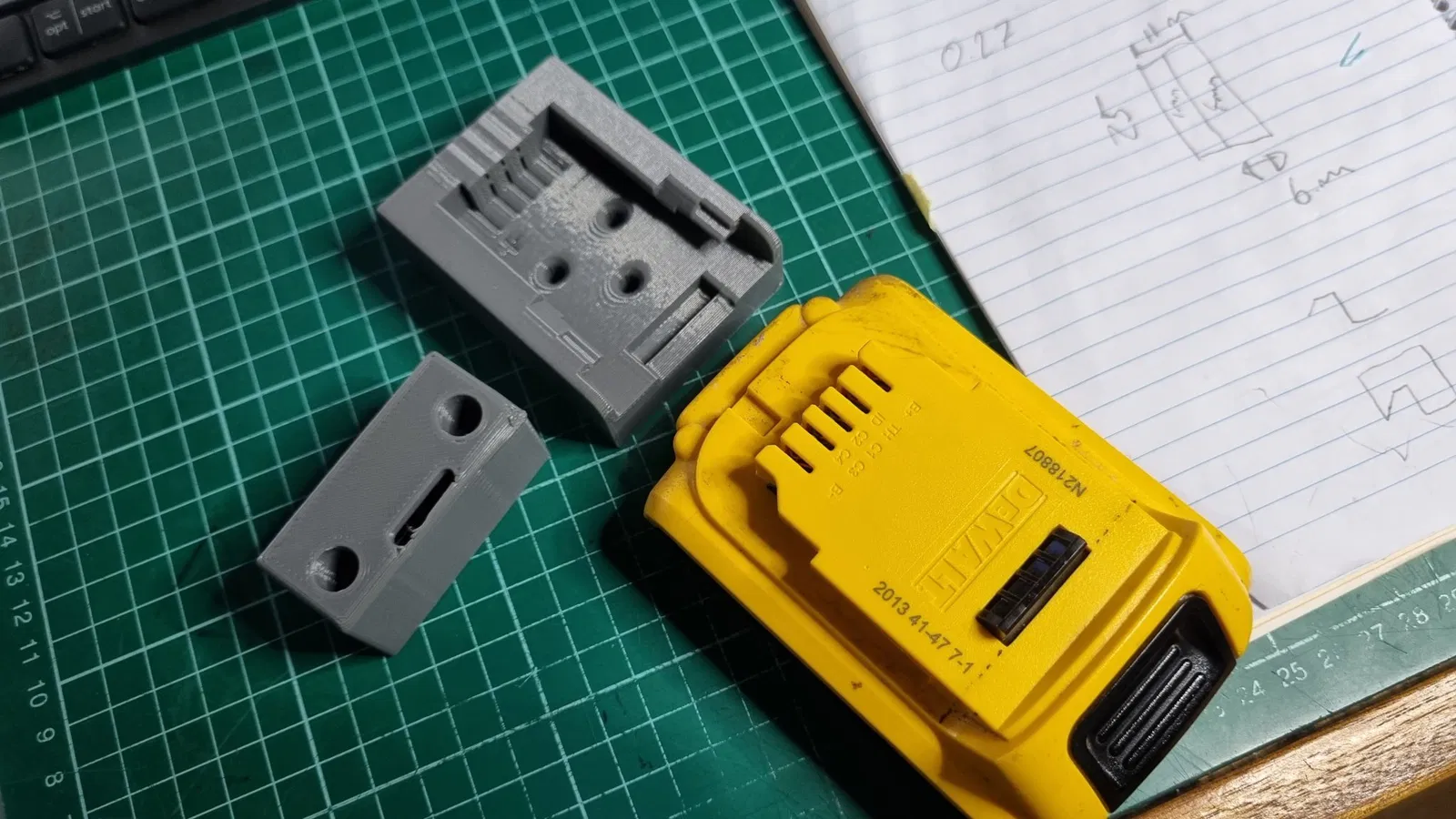

Đây là thiết kế của tôi cho đầu nối pin DeWalt.

Tôi đã thấy các đầu nối DeWalt khác, nhưng chúng thường chỉ có 2 đầu nối. Tôi muốn truy cập tất cả các đầu nối (xem bên dưới về cân bằng) nên tôi đã thiết kế mô hình này.

Mô hình được thiết kế từ đầu bằng FreeCad (các tệp đính kèm).

Đây là thiết kế lớn đầu tiên của tôi bằng FreeCad - vì vậy xin lỗi nếu thiết kế được thực hiện một cách kỳ lạ!

Tệp MainAssembly sử dụng plugin "A2Plus", cho phép một dự án bao gồm nhiều bộ phận con.

Tôi đã bao gồm các tệp .STL để có thể cắt và in chúng.

Tôi đã sử dụng PLA, với các lớp 0.3mm trên Prusa MK3S của tôi

Đối với thân chính, hãy đặt các đầu nối trên đế - theo cách đó, bạn có thể in mà không cần hỗ trợ.

Đầu nối này cho phép bạn phục hồi pin công cụ của mình. Các bộ sạc DeWalt tiêu chuẩn sạc tất cả các cell nối tiếp.

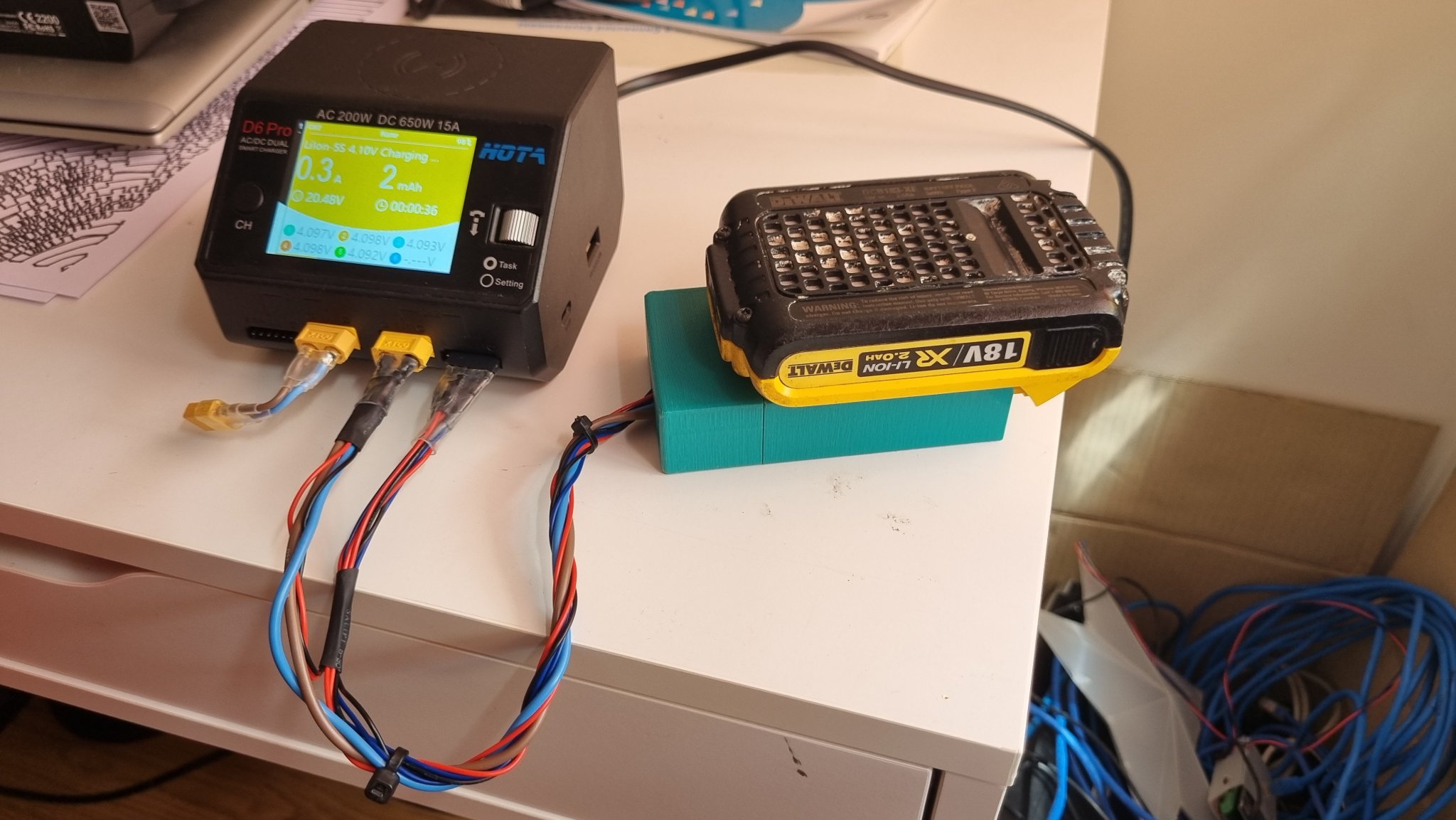

Vấn đề là theo thời gian, một số cell bị mất cân bằng, làm giảm dung lượng của mỗi lần sạc. Để khắc phục điều này, bạn có thể nhận bộ sạc cân bằng. Tôi đang sử dụng bộ sạc cho pin RC lipo. Điều này cần kết nối với mỗi cell trong pin - pin DeWalt hiển thị những điều này thông qua các kết nối nhỏ hơn trên pin.

Tôi sẽ không đi sâu vào hệ thống dây điện ở đây - Google "dewalt battery pinout" để biết thêm thông tin; nó khá đơn giản.

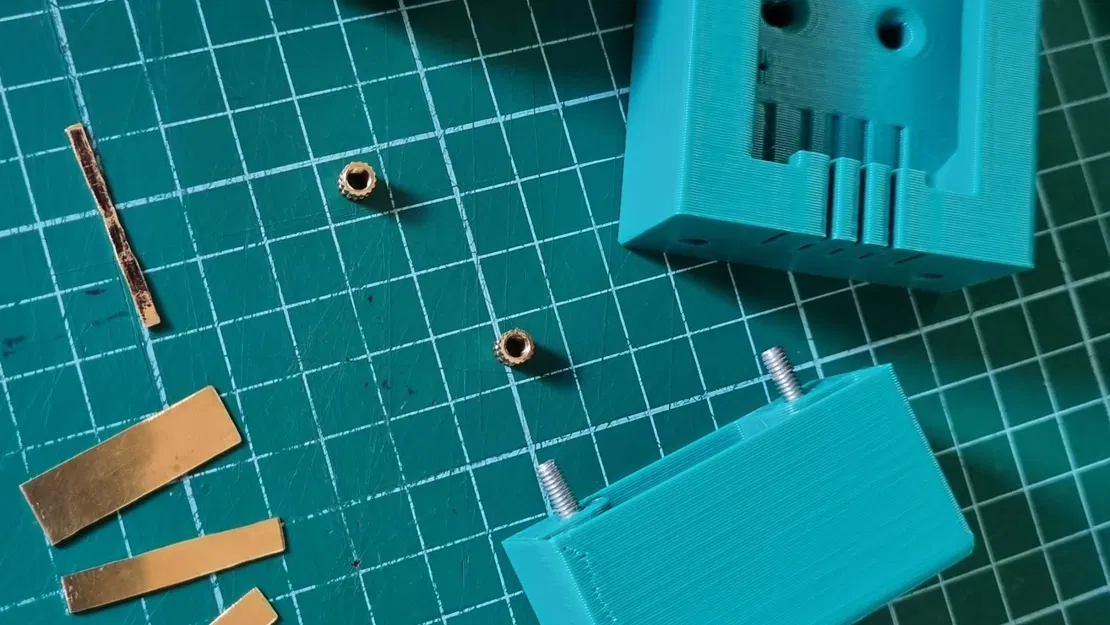

Các bộ phận bổ sung cần thiết:

• Một bộ sạc pin RC

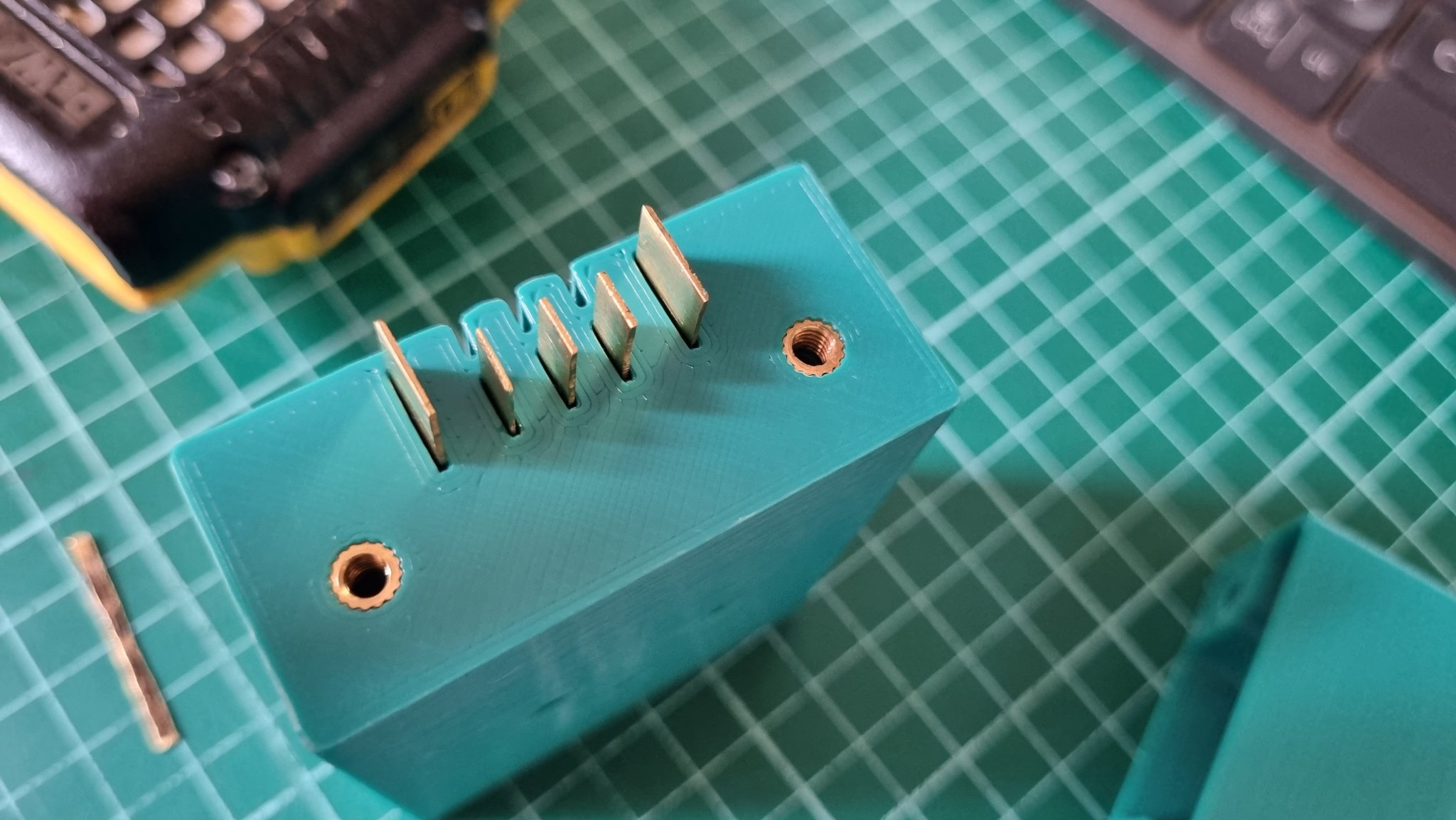

• 2x vòng đệm ren M3, để giữ nắp đúng vị trí. Sử dụng mỏ hàn để làm chảy chúng vào vị trí

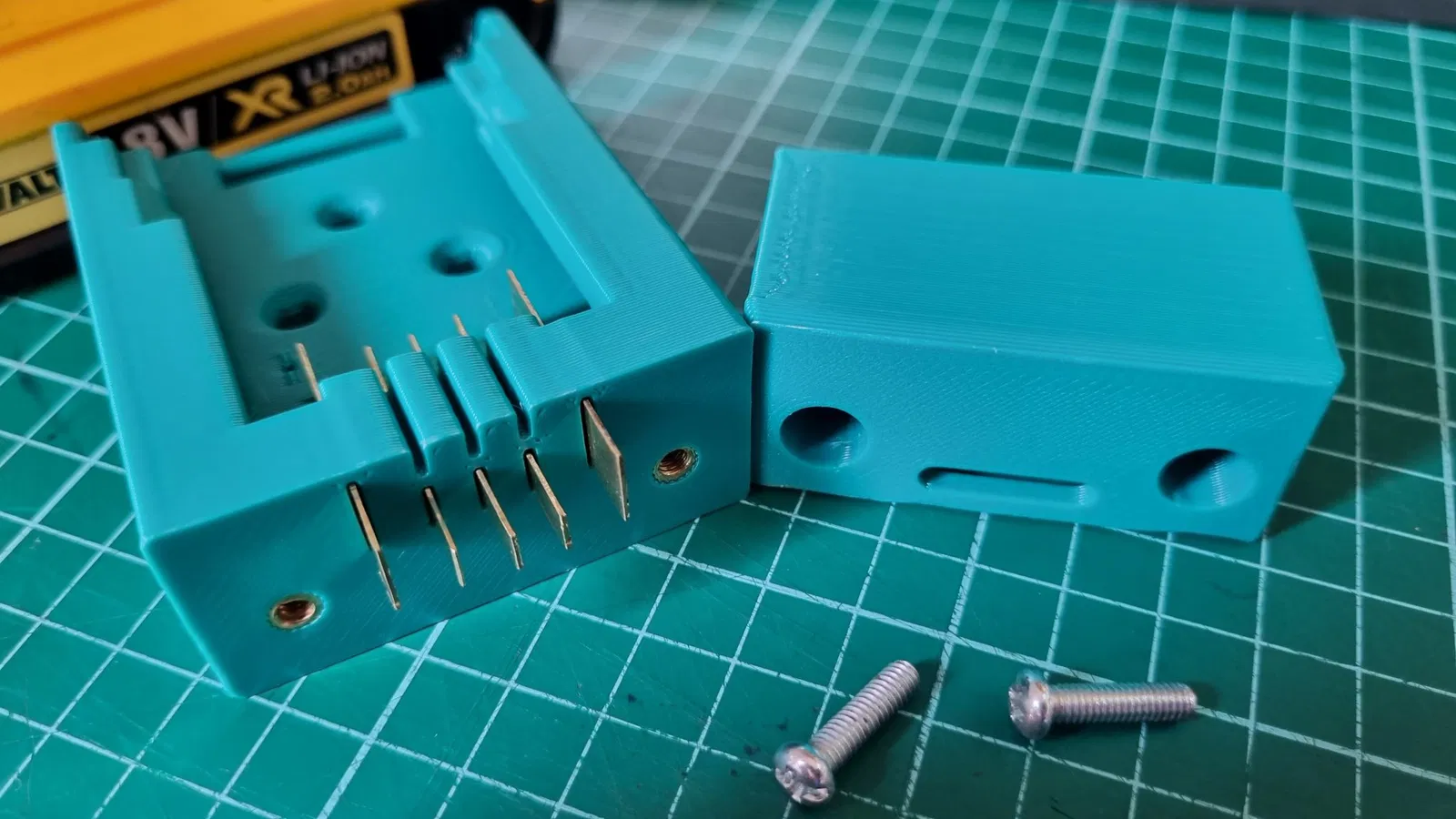

• 2x vít M3 x 30mm để giữ nắp đúng vị trí

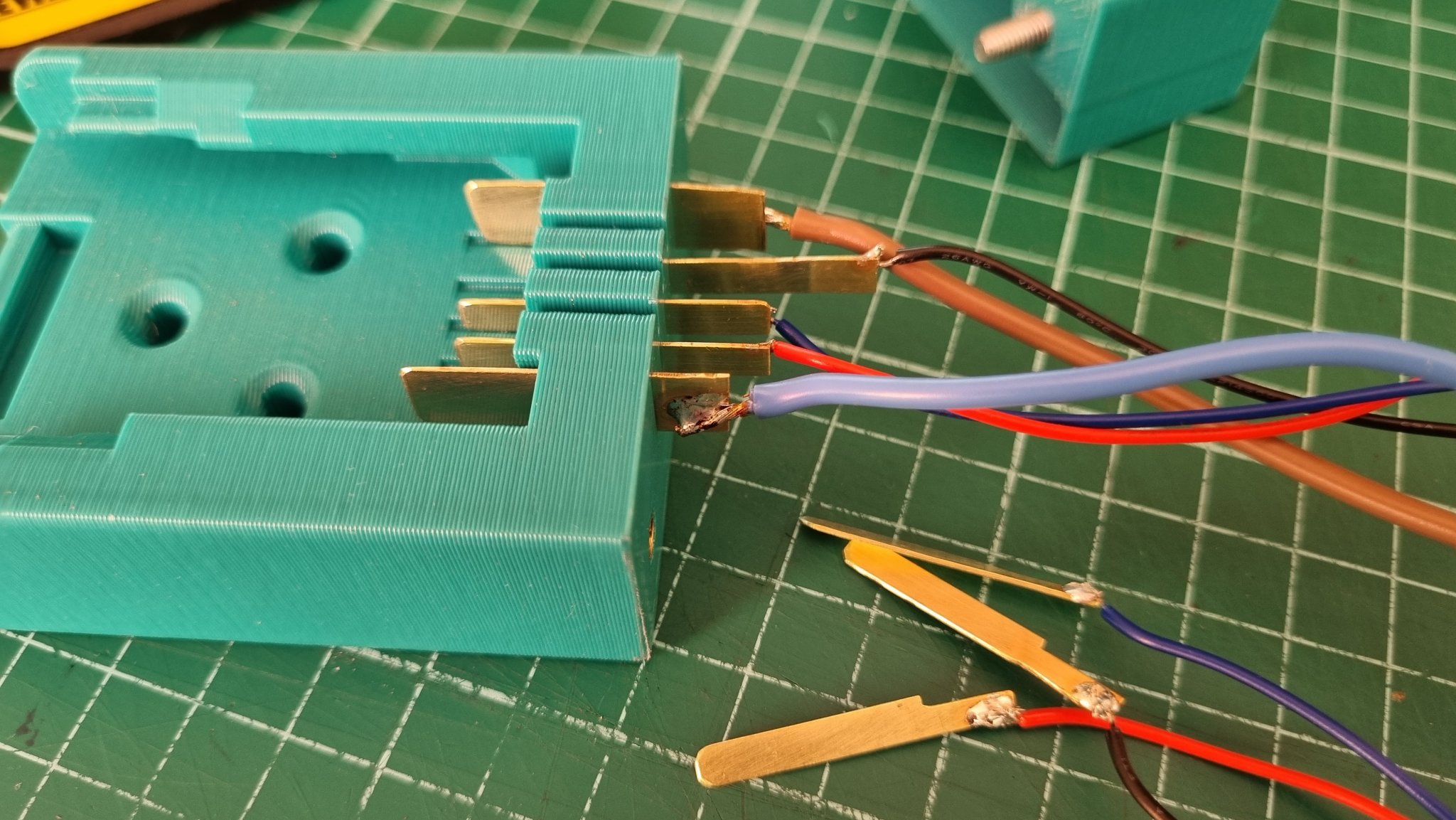

• Dải đồng thau (dày 1mm) cắt theo kích thước cho các đầu nối - sử dụng cưa sắt và dũa để tạo hình, sau đó dán siêu dính vào mỗi khe.

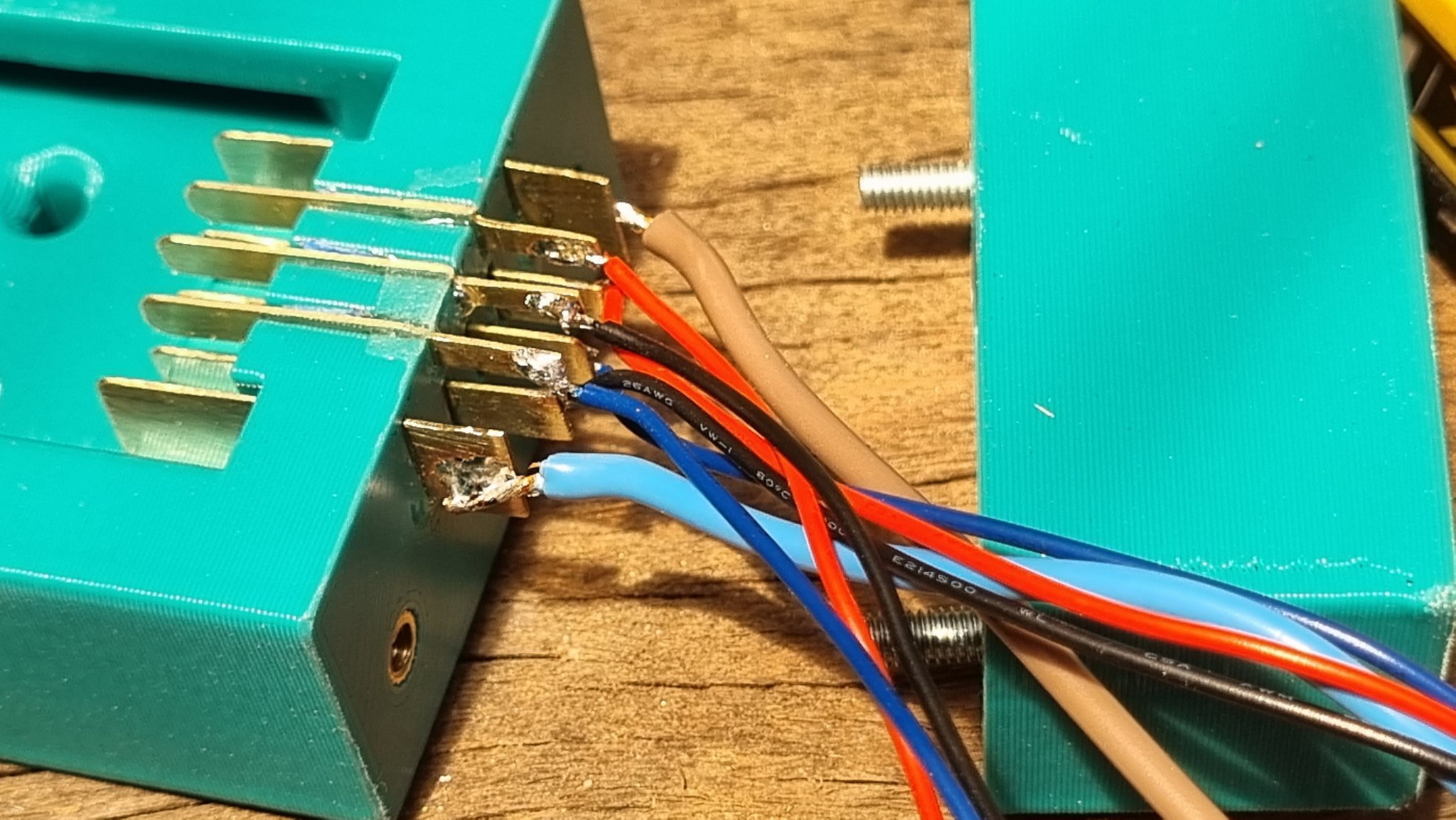

• Dây điện và đầu nối cho bộ sạc pin của bạn.
