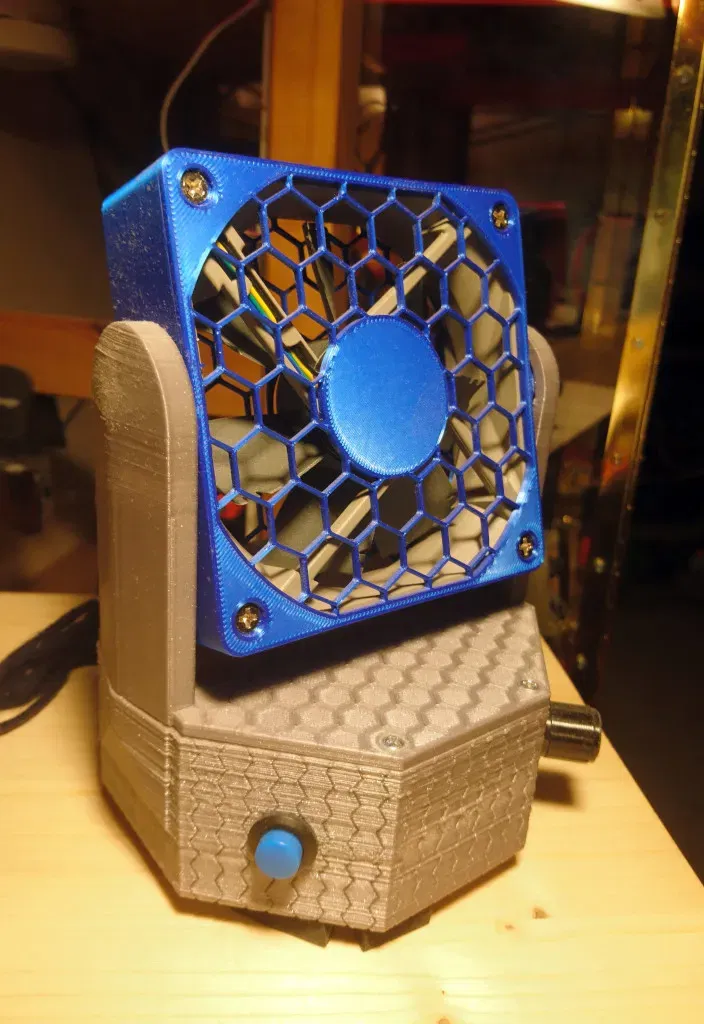

Quạt Honeycomb

Tui muốn làm một cái quạt để tạo luồng gió mát mẻ khi làm việc vào những ngày nóng và để hút khói hàn khi sửa đồ linh tinh cho vui.

Mục tiêu chính của mẫu này là:

• Nhìn đẹp (luôn quan trọng ;-))
• Góc quạt có thể điều chỉnh
• Điều chỉnh tốc độ
• Sử dụng pin hoặc adapter DC
• Có công tắc bật/tắt tiện lợi
• Ít tiếng ồn
• Tất cả dây điện được giấu kín

Với mẫu này, bạn sẽ cần khá nhiều linh kiện bổ sung. Phần điện tử chỉ là gợi ý đã hoạt động với tui, có thể bạn có nhu cầu/kỹ năng/… khác để làm tốt hơn/theo cách khác.

CẬP NHẬT 18.05.2023 Đã thêm các bộ phận cho quạt 80mm (tối ưu là dày 25mm, mỏng hơn cũng được, quạt dày hơn thì không lý tưởng). Cái này chắc sẽ hoạt động khá ổn, nhưng chưa được thử nghiệm.

CẬP NHẬT 19.05.2023 Đã thêm các bộ phận cho quạt server 80mm dày 40mm. Sử dụng honeycomb_fan_grill_part_B_80x25 và honeycomb_fan_case_part_A_80x40

Danh sách linh kiện

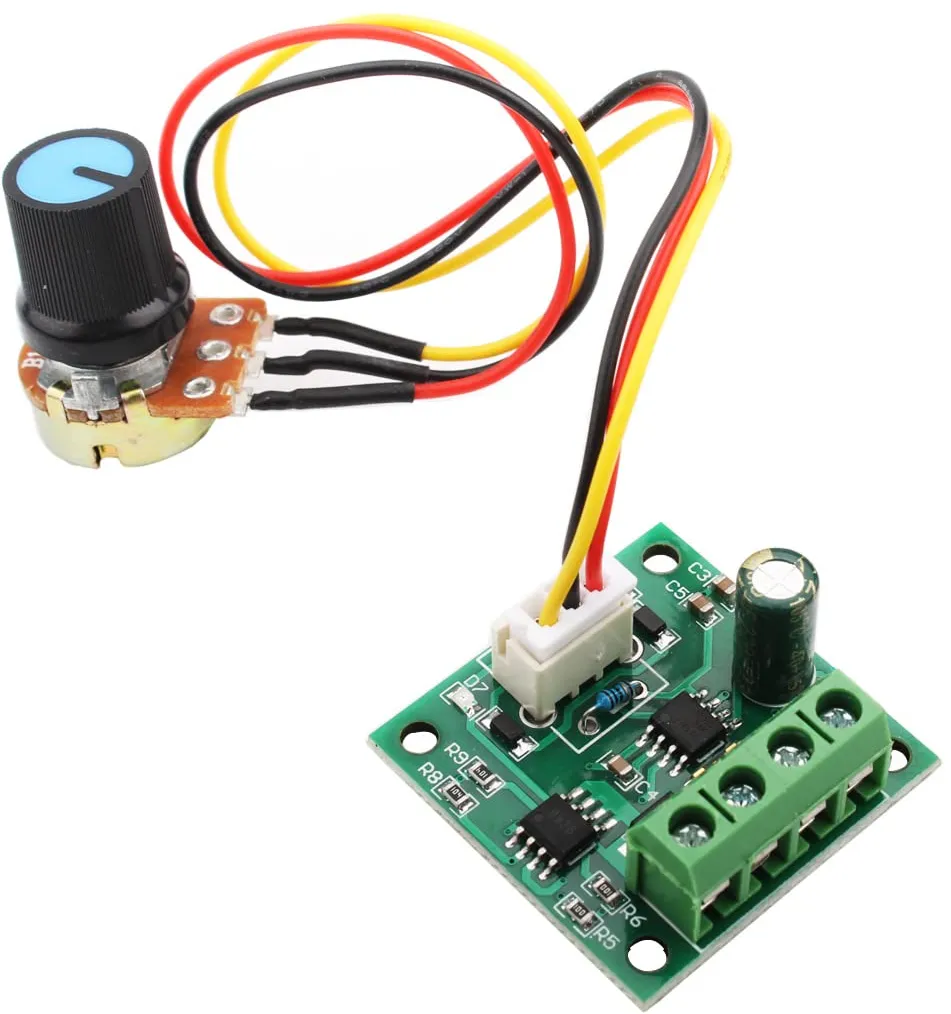

• Bộ điều khiển động cơ PWM đơn giản (1803BW) có chiết áp, bạn có thể mua từ amazon chẳng hạn, xem hình
• Hộp pin cho 8 viên pin AA
• Kẹp pin để kết nối pin
• Giắc cắm DC có tiếp điểm công tắc
• Quạt: 92mm, tui dùng Noctua NF-B9 redux-1600 PWM (hoặc quạt 80mm tùy chọn, nhưng cái này chưa thử nghiệm và nó là kiểu “chế thêm” nên không lý tưởng 100%, nhưng chắc hoạt động khá ổn)
• Công tắc nhấn, tròn, đường kính ~12mm
• Dây điện
• 4x Ốc nhiệt M2.5
• 4x Vít đầu phẳng M2.5
• 1x Vít M5x10mm
• 1x Đai ốc M5
• 8x Vít bắt quạt
• Một ít xốp đóng gói

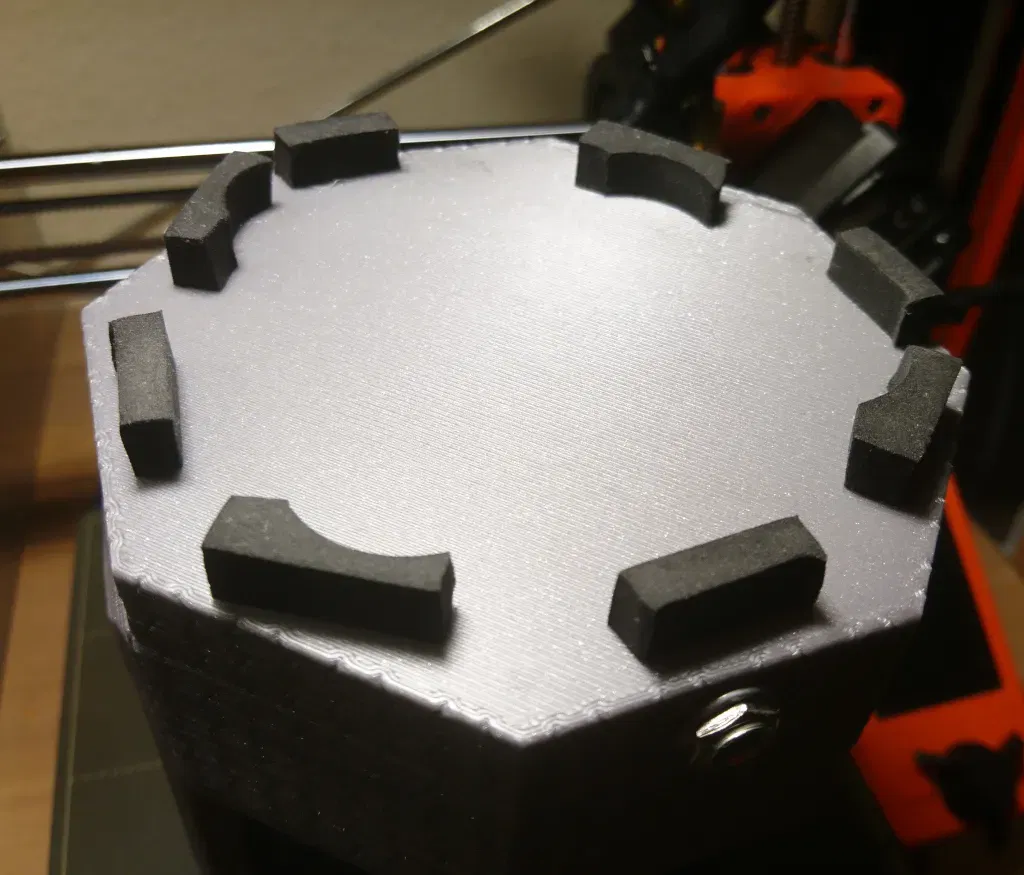

• Chân đế cao su tự dính (Tui dùng vật liệu quanh chân đế dính đi kèm với Prusa Mini của tui, nhưng bất kỳ vật liệu tự dính giảm rung nào khác đều phù hợp)

Hướng dẫn in

Không có gì đặc biệt ở đây.

Tui dùng PLA làm vật liệu. (nếu bạn thắc mắc tại sao chất lượng in của các bộ phận màu xám trên ảnh của tui không tốt, là do Prusa Mini của tui gặp sự cố đùn lạ với Prusament… hiện tại tạm ổn rồi, nhưng tui chưa in lại các bộ phận đó vì nó vẫn hoạt động được và ở mức chấp nhận được)

Lắp ráp

1. Ép đai ốc M5 vào núm xoay
2. Quạt: Cắt bỏ đầu nối khỏi dây cáp (hoặc tháo vỏ đầu nối nếu bạn muốn giữ nguyên)

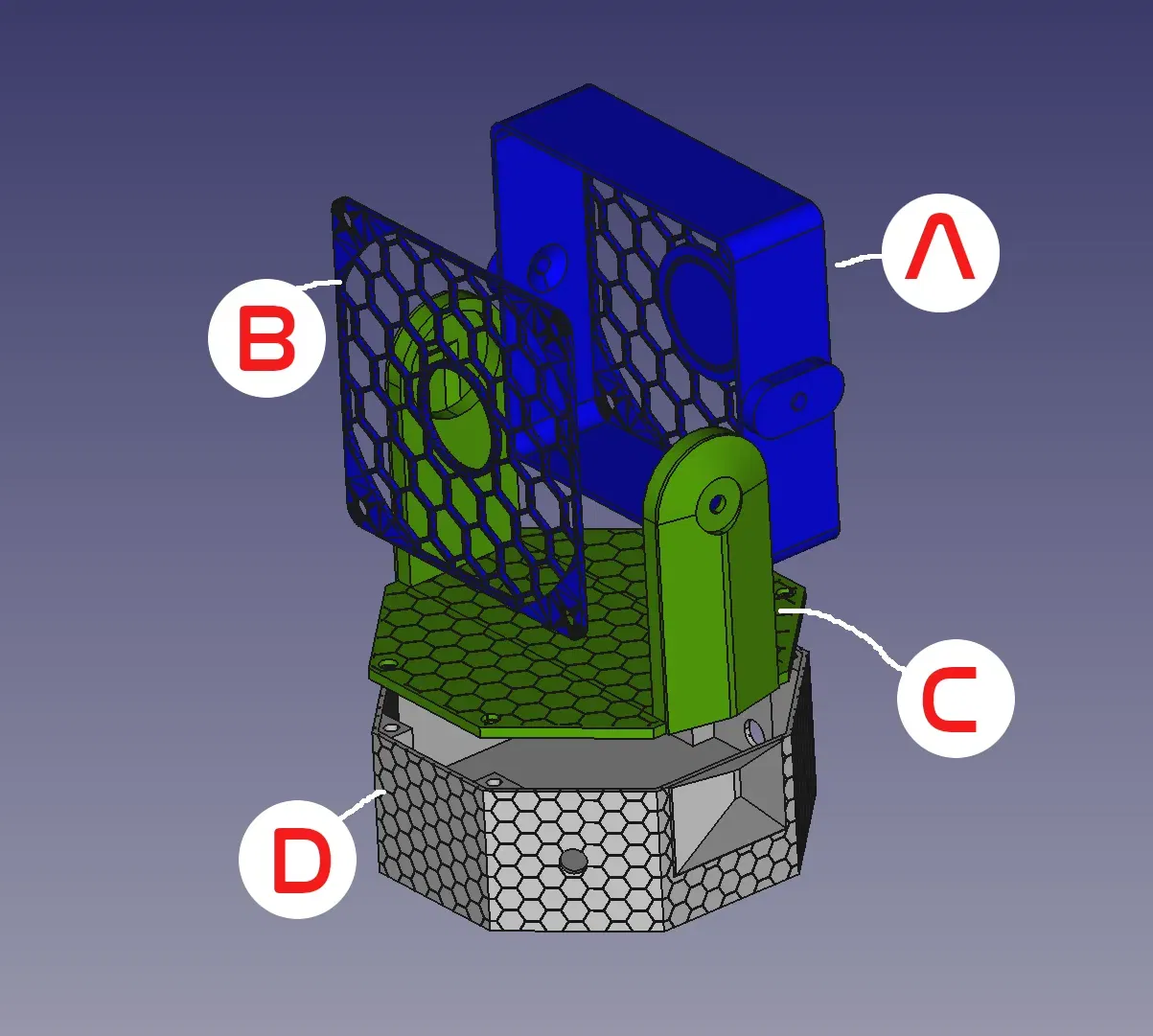

3. Luồn dây quạt qua lỗ vát cạnh của bộ phận A
4. Luồn dây qua kênh cáp của bộ phận C, nhưng chưa lắp quạt vào vội
5. Đặt bộ phận A vào bộ phận C, lỗ vát cạnh của bộ phận A nên hướng về phía kênh cáp của bộ phận C
6. Đặt vít M5 vào lỗ bên trái của bộ phận A và cố định bằng đai ốc/núm xoay
7. Đặt quạt vào bộ phận A. Dây cáp nên hướng lên trên về bên phải, định tuyến cáp cho phù hợp
8. Vít quạt vào bộ phận A bằng vít bắt quạt
9. Vít lưới tản nhiệt (bộ phận B) vào quạt
10. Bây giờ là phần đế…
11. Ép các ốc nhiệt M5 vào vị trí

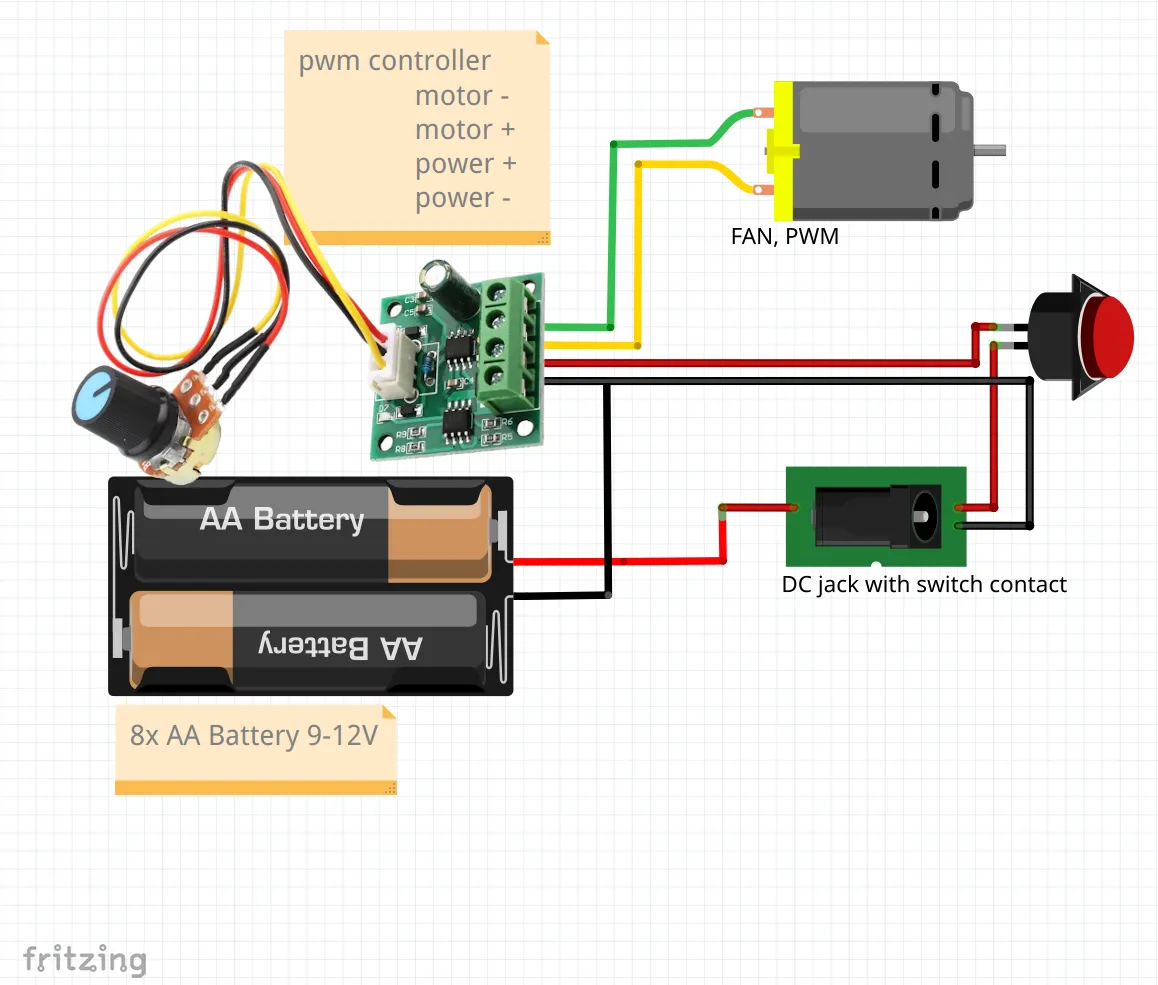

12. Lắp các linh kiện và hàn tất cả lại - sử dụng hình ảnh nội thất và sơ đồ - mô tả chi tiết việc này hơi dài. Nếu có vấn đề, cứ hỏi trong phần bình luận
13. Trước khi lắp chiết áp, bạn phải bẻ gãy cái mẩu nhỏ đó để chúng lắp phẳng vào
14. Kết nối dây quạt với bộ điều khiển PWM

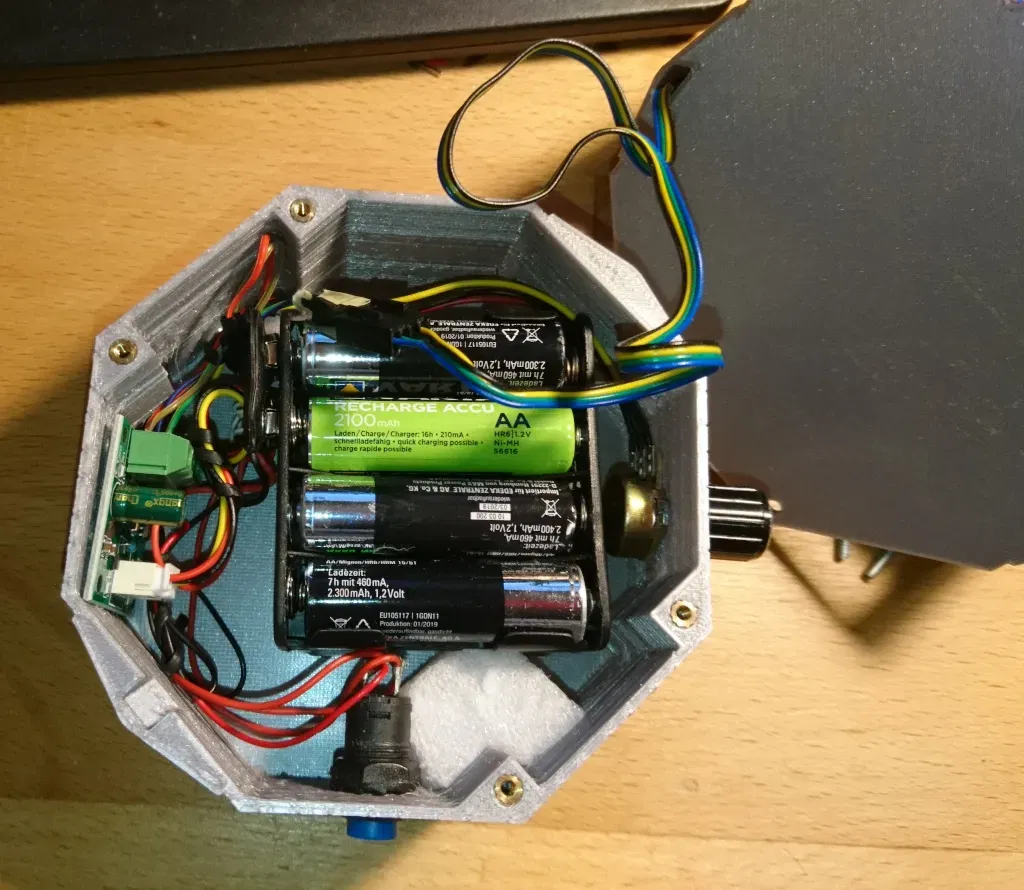

15. Cố định hộp pin bằng xốp, xem hình
16. Đặt bộ phận trên cùng vào đế. Căn chỉnh dây cáp với phần cắt ở đế
17. Sử dụng vít M2.5 để gắn bộ phận trên cùng vào đế
18. ... xong :-)
