Hộp bảo vệ MKS Robin Lite cho hệ thống in 3D

Chào mọi người,

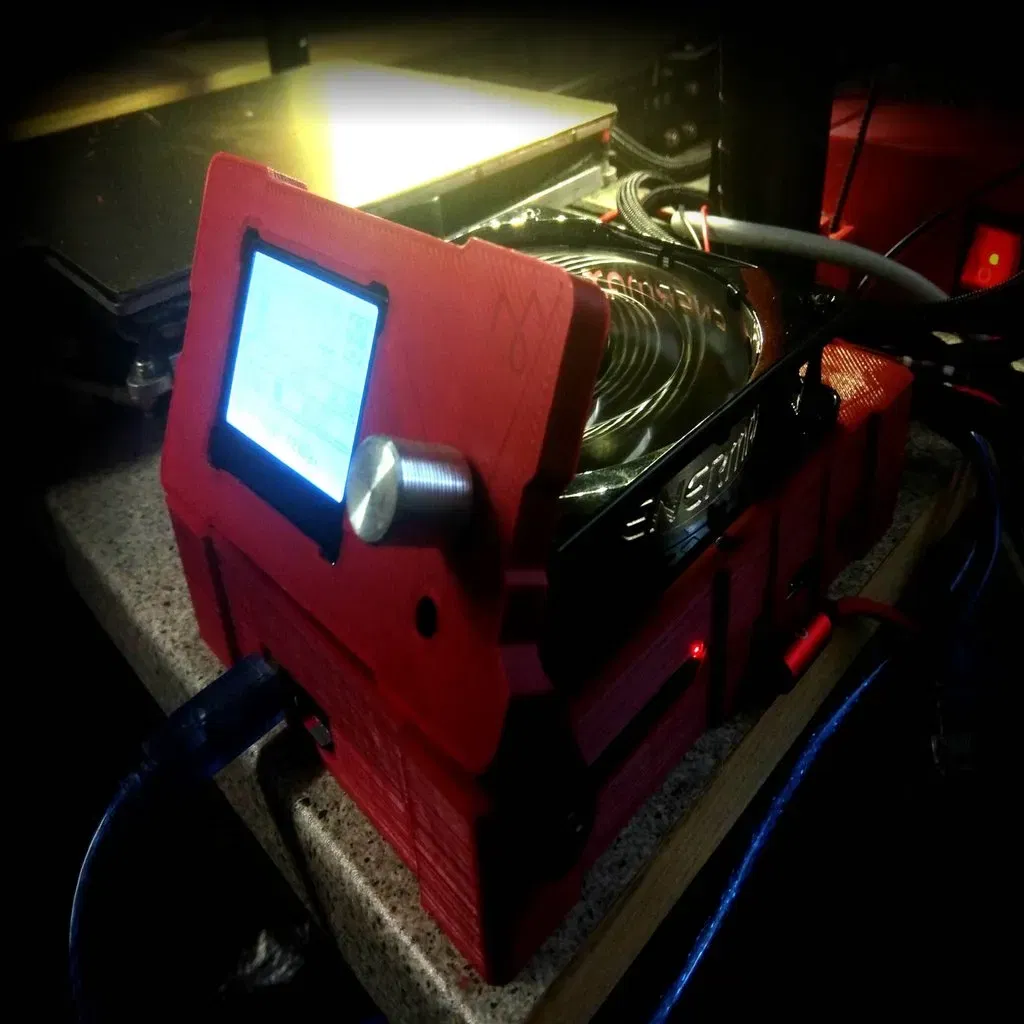

Sau vài tháng thử nghiệm MKS Robin Lite (bảng mạch 32 bit) trên một trong những máy in của tôi, tôi đã tìm ra một giải pháp mà không cần phải thay đổi. Vì vậy, đã đến lúc thiết kế một vỏ bọc tiện lợi giữ tất cả các hệ thống bảng mạch một cách hợp lý. Sau vài lần lặp lại, tôi đã đạt được hầu hết các mong đợi: làm mát tốt, quản lý dây/cáp, kích thước nhỏ gọn, độ bền, quản lý vào/ra, màn hình điều chỉnh được (2 tùy chọn), yên tĩnh, thẩm mỹ.

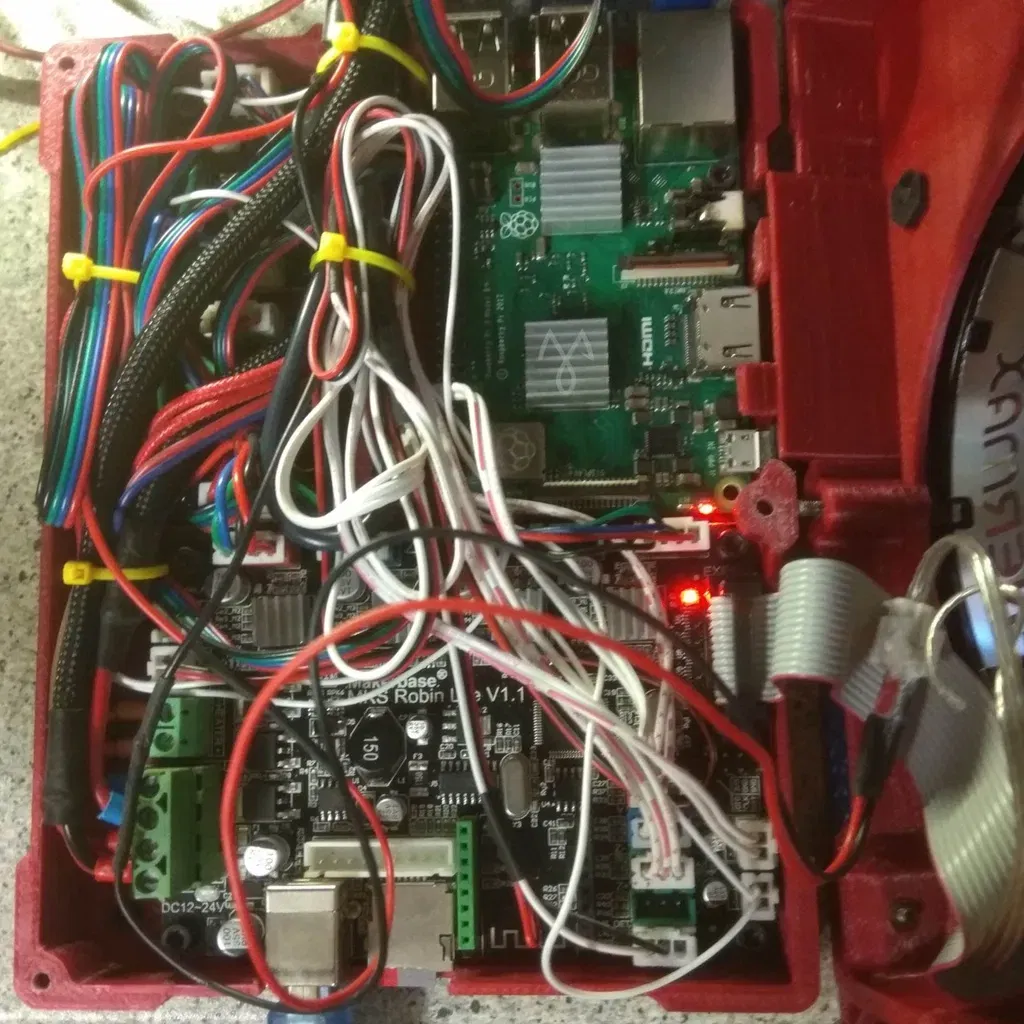

Đồ vật này là một nơi tốt cho phần cứng này:

1x bo mạch MKS Robin Lite

1x MKS Mini 12864 Màn hình

1x Raspberry Pi kích thước B (3B+ được khuyến nghị)

2x MKS TL Smoothers

1x Quạt PC yên tĩnh 120mm

Phần cứng cần thiết:

4x dây zip rộng 2mm cho quản lý cáp

1x vít nhựa M3x20mm cho hộp

4x đệm cao su silicon cho quạt PC (có thể thay thế bằng vít quạt tiêu chuẩn)

Để bảo vệ các bảng mạch:

16x vít M3x6mm (các vít cho nhựa là tốt nhất)

Tùy chọn:

A/Đế gắn với màn hình điều chỉnh:

3x vít M3 (loại tùy thuộc vào vật liệu đế của bạn) cho hộp

1x vít nhựa DIN912 M3x20mm cho màn hình

2x đệm nylon M3 (hoặc bất kỳ loại nào khác) cho màn hình

1x chèn đồng M3x4.2*6mm (OD-L) (có thể thay thế bằng đai ốc nylstop với vít M3 dài +5mm) cho màn hình, đưa chèn vào bằng vít, sau đó gắn màn hình.

B/Gắn bằng profile 2020 với màn hình tách rời:

2x DIN 912 M4x10mm cho hộp

2x DIN 912 M4*20mm cho màn hình

4x Tnuts M4 cho hộp và màn hình tách rời

Cảnh báo:

1. nếu bạn không sử dụng vít nhựa cho nắp hộp, vui lòng khoan các lỗ gắn để chấp nhận vít có ren.
2. giá đỡ màn hình gắn trên hộp yêu cầu đệm để hoạt động đúng cách. Một cái trên đầu vít, một cái giữa hộp và giá đỡ màn hình. Nếu bạn không sử dụng đệm, bạn sẽ gặp phải một loạt vấn đề: vít có thể đào vào nhựa, vít có thể bị lỏng, vị trí có thể khó để đúng hoặc màn hình có thể rơi.

Tôi cũng đã làm một vỏ PSU cho cùng một máy in: https://www.thingiverse.com/thing:3998050

Cài đặt in

Máy in:

Reprap

Bệ đỡ:
