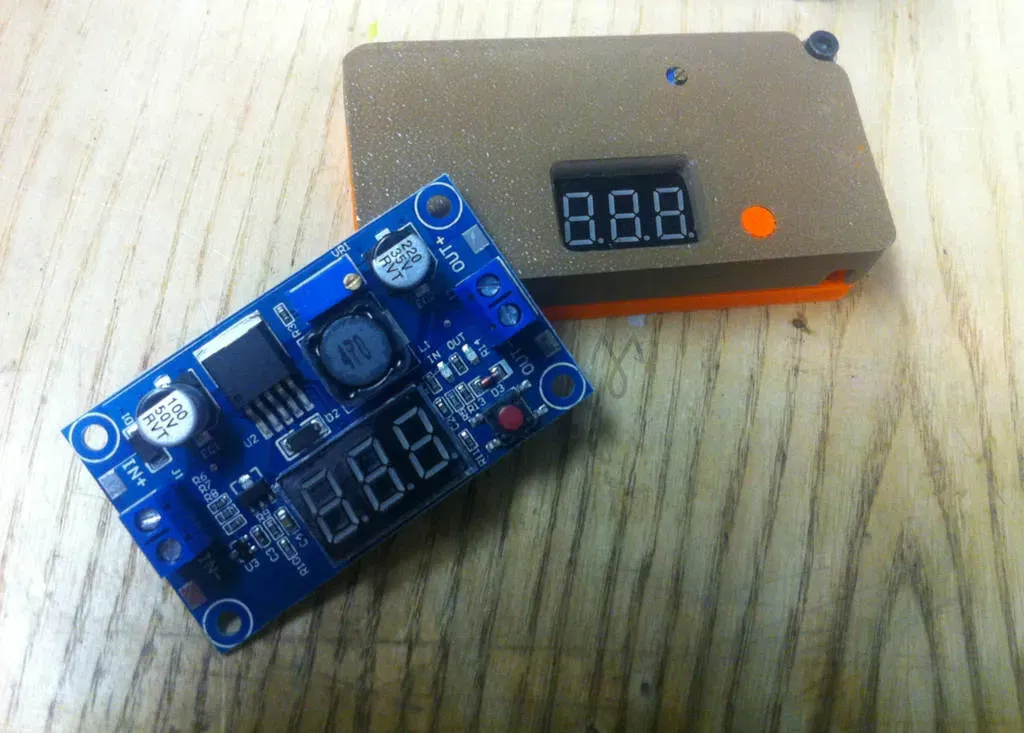

Vỏ bảo vệ DC-DC LM2596 với tính năng quản lý cáp

Một vỏ bọc 3 phần cho dòng chuyển đổi DC-DC LM2596.

Nhiệm vụ chính của mô-đun LD2596 là cung cấp điện áp thấp hơn cho một mạch thứ cấp. Ví dụ từ nguồn điện chính của máy in 3D, từ nguồn điện 12-24vDC chính xuống 5.3vDC cần thiết cho RaspberryPi. Mô-đun LM2596 cũng hữu ích cho các mạch tạm thời giống như bread board với thiết lập nhanh và dễ theo dõi. Nó cũng có thể hữu ích trong một thiết lập cố định để theo dõi điện áp công suất đầu vào/đầu ra.

Các tính năng:

• Lỗ để truy cập biến trở cho thiết lập dễ dàng
• Nút bấm để chuyển đổi hiển thị điện áp In-Out
• Quản lý cáp đi qua (cáp có đường kính lên đến 3mm)
• Lỗ để gắn lên bảng/tường

Phần cứng cần thiết:

• 2x vít DIN912 M3x6mm (hoặc ren nhựa Hex-Socket) để giữ bảng trên đế
• 2x chèn đồng M3x4x4mm trong đế để cố định nắp
• 2x vít DIN 912 M3*12 để cố định nắp tại chỗ
• 4x đai ốc DIN 125 cho vít DIN912 (tốt nhất là loại nylon)
• 2x vít 3x6mm hoặc dài hơn để cố định vỏ trên bất kỳ bề mặt nào (tùy chọn)
• 4x ống kim loại để bảo vệ các kết nối dây

Liên kết không liên kết:

Mô-đun LM2596: https://fr.aliexpress.com/item/4000013423897.html?spm=a2g0s.12269583.0.0.21418af2cEuJCi

Ống kim loại: https://fr.aliexpress.com/item/32886690121.html?spm=a2g0o.productlist.0.0.69dc332dD4J37B&algo_pvid=29fee3d0-52cd-418a-b1bb-b158e6d4dd14&algo_expid=29fee3d0-52cd-418a-b1bb-b158e6d4dd14-6&btsid=26c264e7-4892-4961-b2f5-4b50eaf8244f&ws_ab_test=searchweb0_0,searchweb201602_9,searchweb201603_53

M3x4x4 Bronze Inserts : https://fr.aliexpress.com/item/32853368838.html?spm=a2g0o.productlist.0.0.5cda10435vBhPz&algo_pvid=66571587-226f-47b6-92a8-09be64b0bc5e&algo_expid=66571587-226f-47b6-92a8-09be64b0bc5e-1&btsid=36503747-f6d5-4475-8e3b-10892cbcf1e9&ws_ab_test=searchweb0_0,searchweb201602_9,searchweb201603_53

Cài đặt in

Máy in:

Reprap

Giá đỡ:
