Hộp nối điện cho dây 16mm hoặc 7mm

Chào mọi người,

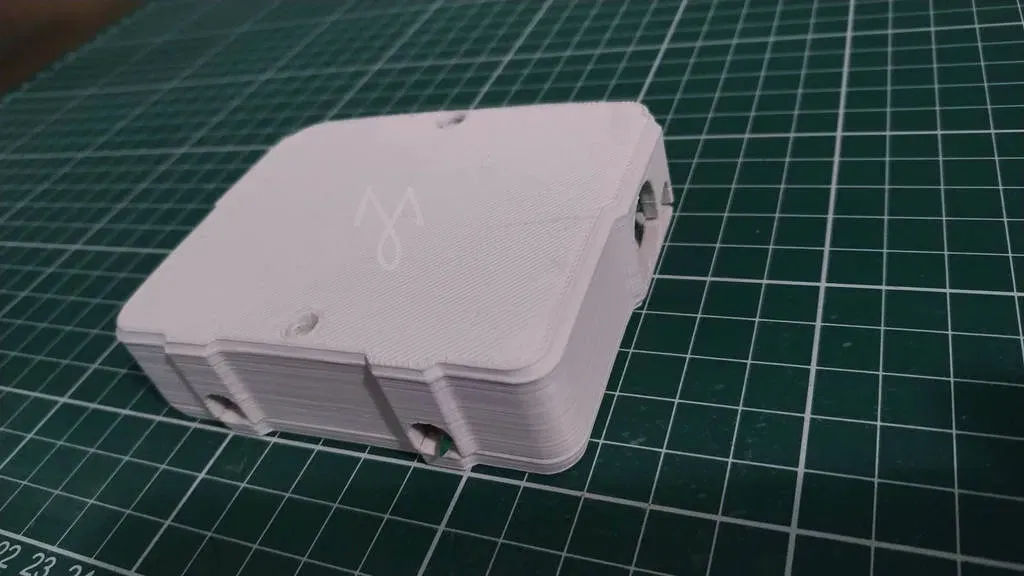

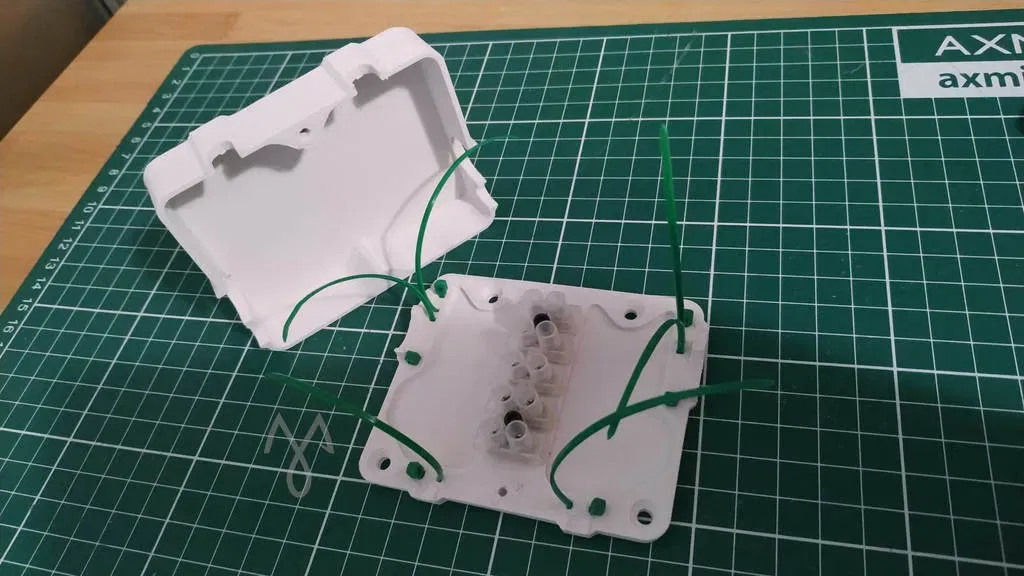

Tôi cần một hộp nối đơn giản cho việc cải tạo cửa hàng của mình. Hiện tại tôi có ống bọc 16mm và tôi muốn sử dụng một số cáp 7mm 2p+T. Tôi sử dụng các domino tiêu chuẩn EU 18mm làm đầu nối. Hộp nối được thiết kế để gắn trên tường, và dây cùng ống bọc sẽ được giữ cố định bằng 2x1mm zip ties. Bức tường của hộp được nhúng vào nắp để cho phép truy cập dễ dàng vào các dây và đầu nối (ghét phải dùng tay để lấy dây nằm ở đáy của một hộp luôn quá sâu). Hai ốc nhựa giữ nắp lại.

CÁC PHẦN IN RA:

1x Tấm nền

1x Nắp

?x 7mm phích cắm (để đóng các lối đi không sử dụng)

?x 16mm phích cắm (để đóng các lối đi không sử dụng)

BOM:

6x 2x1mm Zip Ties để giữ dây, ống bọc hoặc phích cắm

4x 4mm ốc vít countersink để giữ hộp trên tường

2x 3x12mm ốc vít nhựa socket hex để giữ nắp.

2x 3x10mm ốc vít nhựa socket hex để giữ đầu nối

1x 5U 18mm domino terminal

Tôi hy vọng các bạn thích điều này.

Cài đặt In

Máy in:

HE3D Tarantula
