Giá đỡ E3D Hemera cho máy in SOVOL SV01

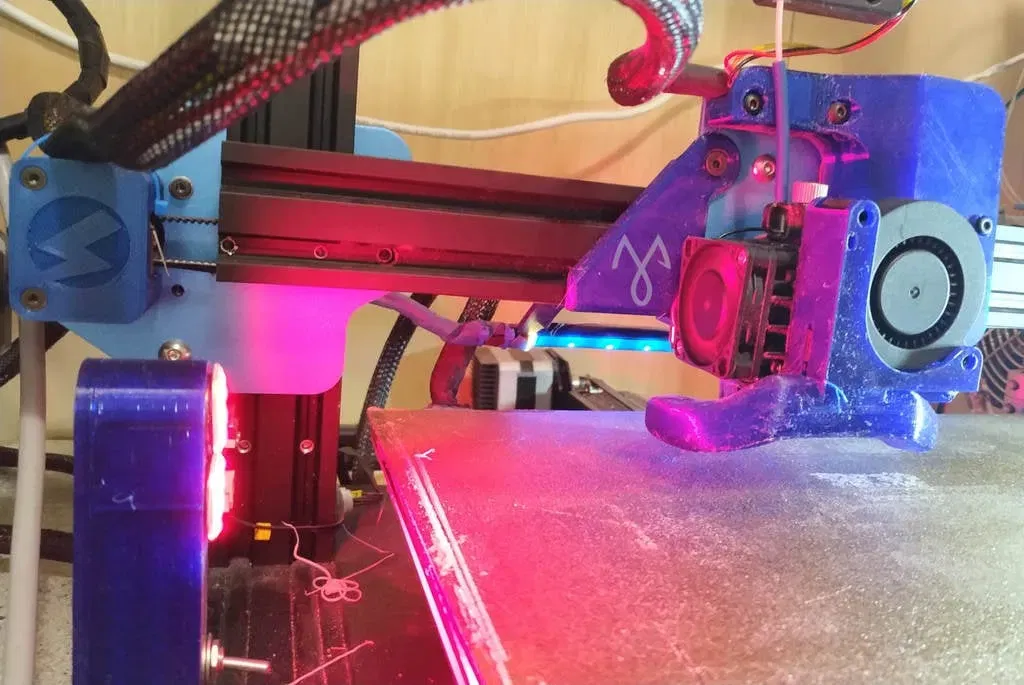

Đây là combo mà tôi sử dụng cho bộ trục E3D Hemera trên SOVOL SV01.

Tôi vẫn còn một số nâng cấp để thực hiện:

• Giá đỡ cảm biến filament

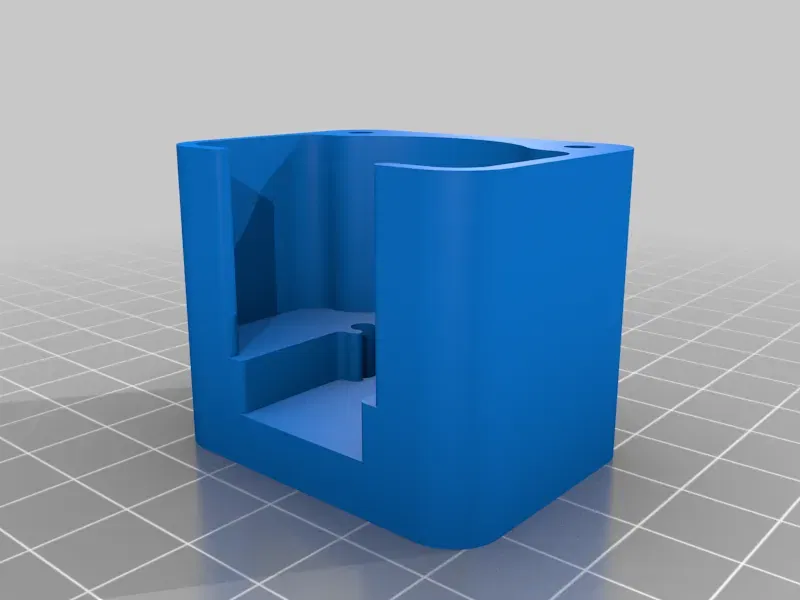

• Giá đỡ cáp trên nắp giá đỡ động cơ X. /!\ Combo này bao gồm Hemera_5015_Fan_Mount_45deg_V4.stl của Tarasque1024 https://www.thingiverse.com/thing:4039235 hoạt động hoàn hảo. /!\ Combo này bao gồm nắp động cơ X của tôi từ bộ SOVOL SV01 Savior's Kit. https://www.thingiverse.com/thing:4730352 cho phép tối đa hóa hành trình X lên +300mm.

Thiết kế cố gắng giảm thiểu số lượng công việc trên khung xe chính hãng: nó chủ yếu sử dụng các lỗ đã được khoan trên khung xe màu xanh của SOVOL. Chỉ có một lỗ cần khoan (M3). Khi tôi cố gắng giữ cùng chiều cao Z và cùng cấu hình Firmware*, và giảm thiểu các lỗ cần khoan, bạn sẽ phải tháo khung xe để gắn hemera từ phía sau khung xe.

Thay đổi Firmware:

• Hành trình X 300mm
• Esteps 376mm (có thể điều chỉnh sau)

Vật liệu được khuyến nghị:

PLA (cho động cơ và nắp cáp)

PETG/ASA/ABS cho các bộ phận khác.

Hỏi & Đáp

Các bộ phận nào khác với các bộ phận chính hãng SV01?

• E3D Hemera
• Quạt 5015 (tìm giá đỡ quạt khác nếu quạt 2040 của bạn vẫn còn hoạt động)
• Một số ốc vít (BOM sẽ có sau...)

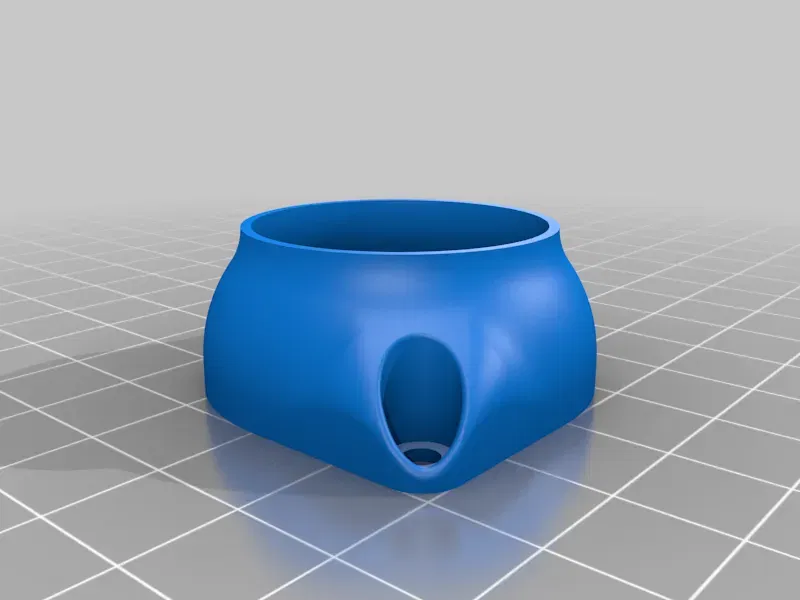

2022/02/02 NÂNG CẤP thành một ống dẫn quạt chắc chắn khác do tôi thiết kế.
