Vỏ Máy In Ender 3 Cho SKR Mini E3 V3, Bộ Chuyển Đổi LM2596 và Quạt 60mm

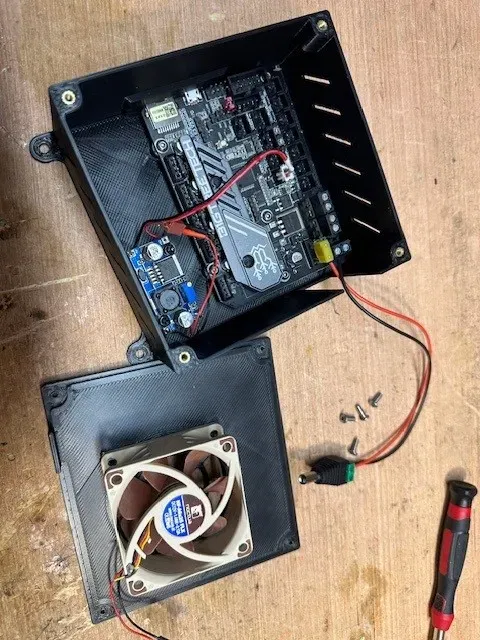

Cái vỏ này được thiết kế xoay quanh bo mạch chủ SKR Mini E3 V3. Trước đây, tôi đã di chuyển các thiết bị điện tử của mình ra ngoài để sử dụng một cái tủ kín khi in ABS. Khi bo mạch chủ cũ của tôi bị hỏng (một EZ Board lite cũ từ TH3D), tôi quyết định muốn cài đặt Klipper. Vì có sẵn các cấu hình Klipper cho SKR Mini e3 v3 và có nhiều người dùng hỗ trợ, nên tôi đã chọn bo mạch này.

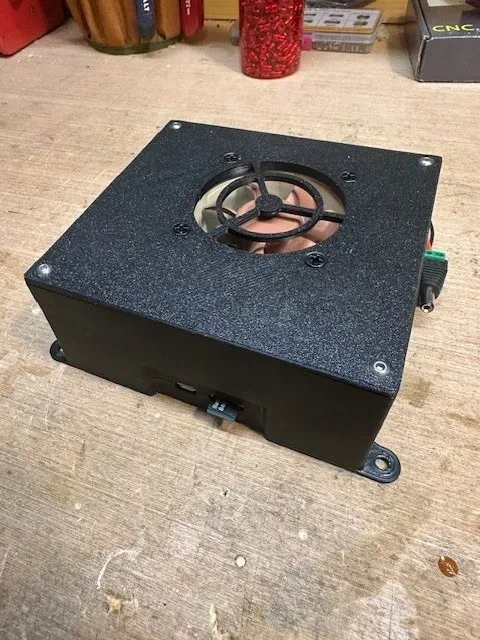

Cái vỏ này chủ yếu được thiết kế để gắn bên ngoài (bên ngoài tủ của tôi trong trường hợp của tôi). Các điểm gắn ốc vít nằm ở bốn góc của hộp để gắn hộp vào tủ mà máy in của tôi đang đặt trên đó. Các điểm gắn cho SKR và bộ chuyển đổi LM2596 được tạo kích thước cho các ốc vít ren nhiệt m3 (tôi đang sử dụng loại 4.5mm x 6mm trong của mình). Các điểm gắn nắp cũng sử dụng cùng loại ốc vít ren nhiệt. Tôi đã tích hợp quạt Noctua 60x25mm vào thiết kế của mình, vì vậy vỏ đủ cao để tạo khoảng trống.

Tôi đã in bằng ABS với đầu phun 0.6mm ở độ cao lớp 0.2.

CẢNH BÁO: Nếu bạn sử dụng mô hình này, bạn sẽ phải làm việc với điện. Bạn chịu trách nhiệm về sự an toàn của chính mình. Bạn phải có kiến thức về những gì bạn đang làm. Kiến thức đầy đủ sẽ giúp bạn giảm nguy cơ bị thương hoặc tử vong và hư hỏng tài sản của bạn. Việc sử dụng mô hình này có nghĩa là bạn đã chấp nhận mọi rủi ro liên quan.
