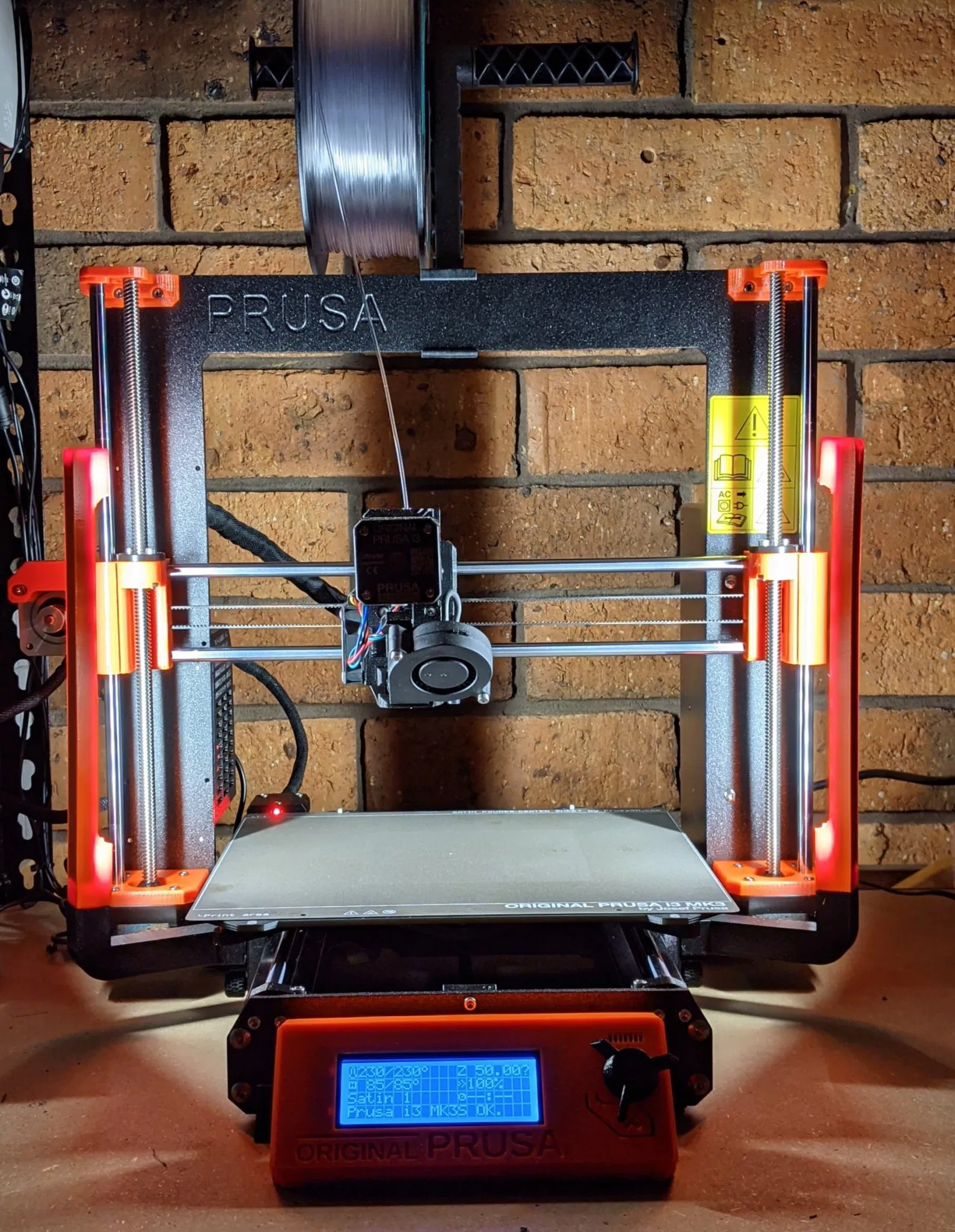

Thanh đèn LED dọc điều chỉnh cho Prusa i3 MK3S/MK3S+

Tôi có một đèn làm việc trên máy in chiếu bóng của đầu in và rất khó để thấy điều gì đang diễn ra ở vòi cả khi ở hiện trường và với camera OctoPrint. Thật thú vị khi hầu hết các giải pháp chiếu sáng hiện có đều được gắn ở phía trên và sẽ gây ra vấn đề tương tự, vì vậy tôi đã tạo ra thiết kế chiếu sáng bên của riêng mình.

Một số tính năng thiết kế:

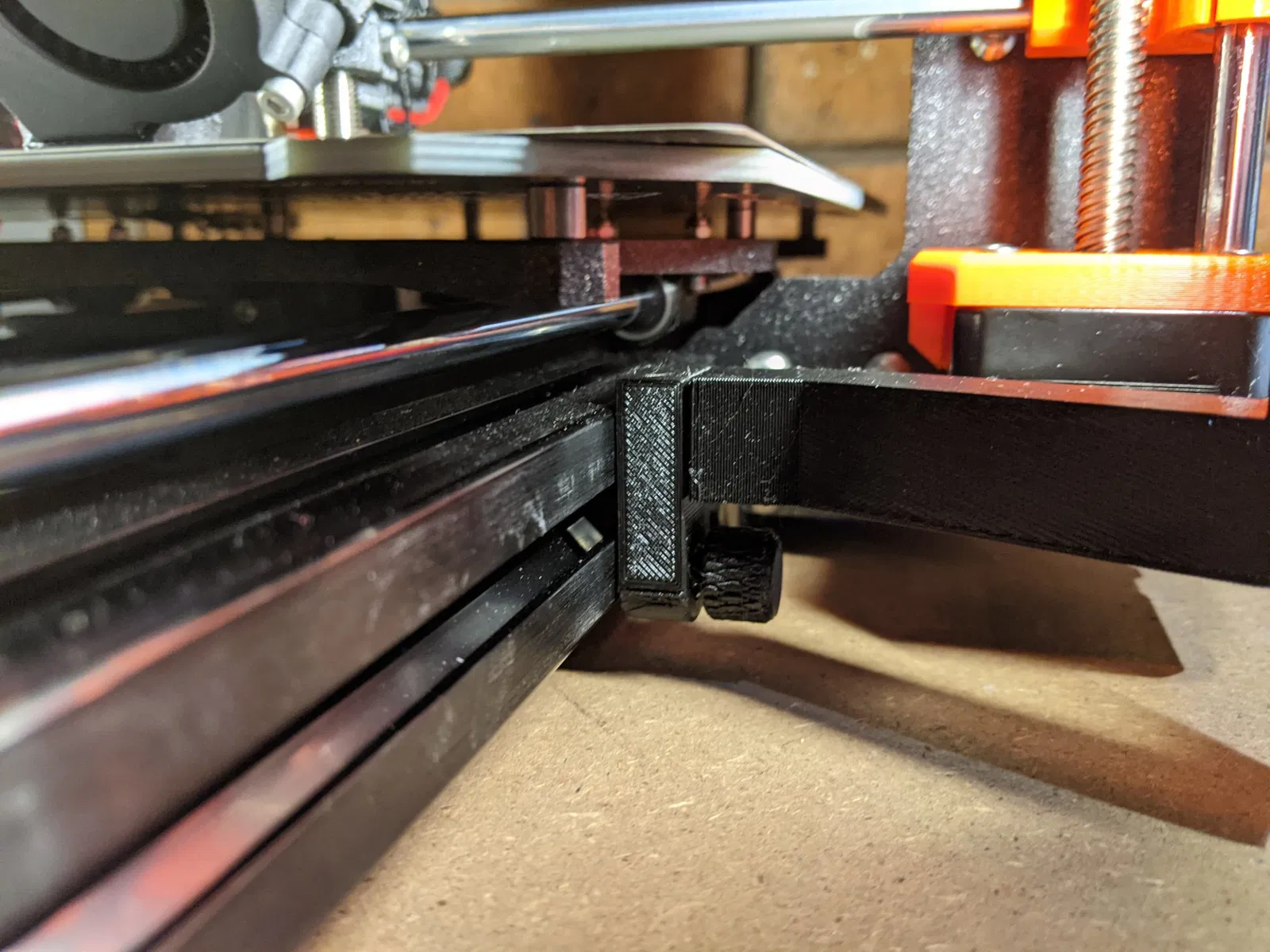

• Đèn được gắn trực tiếp vào bên hông khung máy in theo cách tương tự như chân cao su của máy in, vì vậy bạn có thể trượt đèn dọc theo ray nếu cần.
• Vị trí của thanh đèn đủ xa để quạt đầu in không va chạm vào chúng.

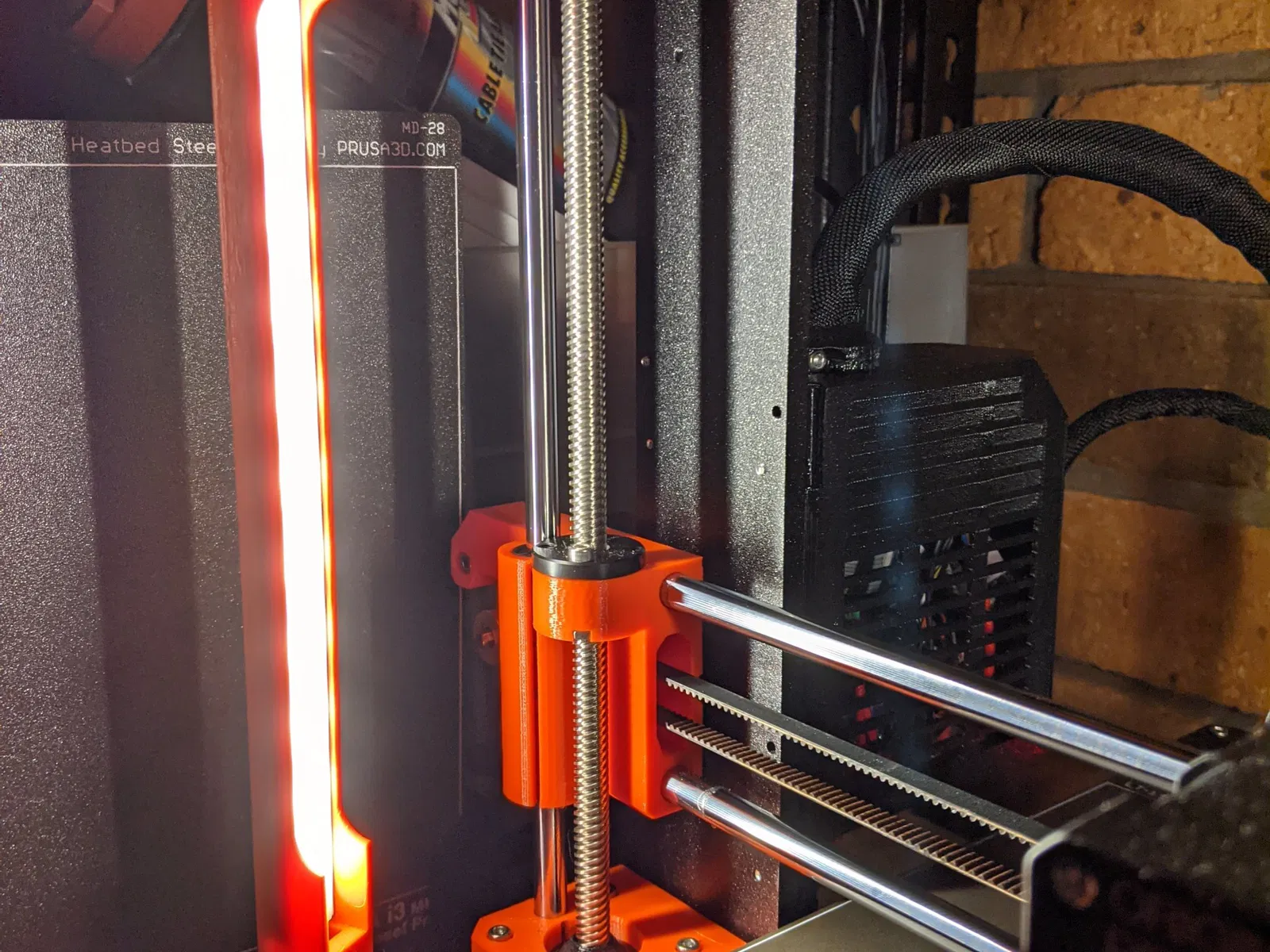

• Nó được thiết kế để sử dụng kênh LED nhôm với bộ khuếch tán để trông tinh tế hơn một chút (Mỗi cái rộng 13.2mm dài 210mm) nhưng bạn có thể làm điều này mà không cần kênh nếu bạn muốn.
• Cánh tay được khoan rỗng để bạn có thể dẫn dây qua cho vẻ ngoài gọn gàng hơn.

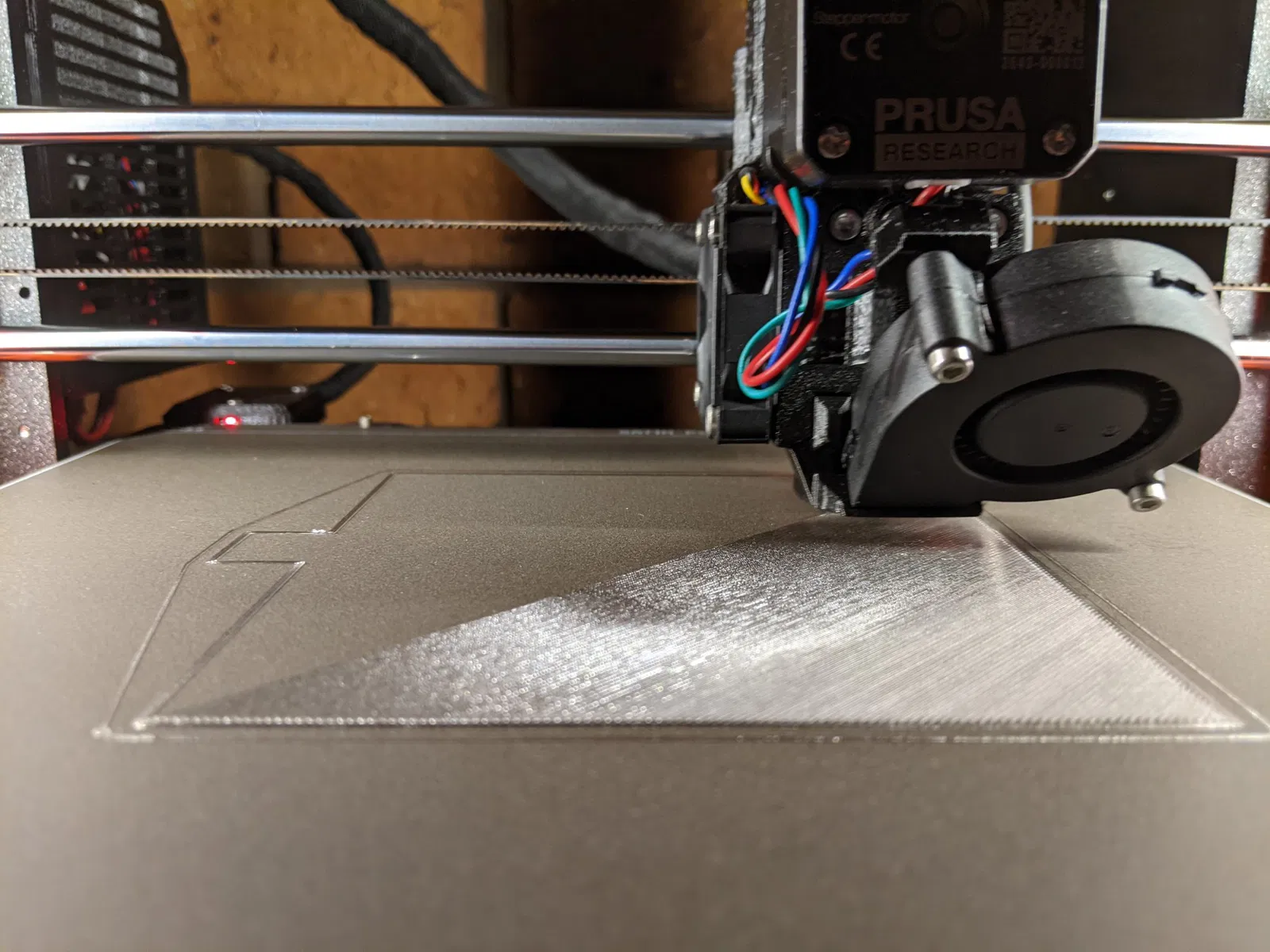

• Cung cấp ánh sáng rất mềm và đồng đều trên bề mặt xây dựng.
• Kết nối với nguồn điện của máy in (Tùy chọn)
• Lỗ ở phía sau của thanh đèn có mặt trong trường hợp bạn cần lấy kênh nhôm ra lần nữa.

Danh sách phụ tùng:

• Kênh LED nhôm với bộ khuếch tán - 2 mảnh rộng 13.2mm và dài 210mm
• 50cm dây LED
  • Nếu bạn định sử dụng nguồn điện của máy in, hãy đảm bảo điện áp phù hợp. Trong trường hợp của MK3S+ là 24VDC
  • Nếu không, chỉ cần lấy một cái phù hợp với nguồn điện bạn dự định sử dụng. Nhớ kiểm tra dòng điện và đảm bảo nguồn điện có thể xử lý công suất yêu cầu.
• 2 dây cáp; khoảng một mét
• Công tắc, tôi đã sử dụng một công tắc đèn bàn inline mà tôi giấu sau máy in
• Dây buộc để giữ cho các dây cáp gọn gàng

Mẹo xây dựng:

• Giữ chất lượng cao (0.10 hoặc 0.15mm chiều cao lớp) cho các bộ phận có ren vít, nếu không chúng có thể không vừa.
• Tôi đã gặp nhiều độ chính xác khác nhau do sử dụng giá đỡ và các bộ phận không phải lúc nào cũng vừa trong quá trình thử nghiệm của tôi, vì vậy tôi đã tạo một chút khoảng trống giữa các bộ phận lắp ghép, nhưng bạn có thể dán chúng lại với nhau nếu bạn muốn các mối nối cứng.
• Để lại một chút dây thừa bên dưới máy in phòng trường hợp bạn muốn trượt đèn qua lại trên khung.
• Lắp ráp:
  • Khi đi dây, hãy đẩy dây qua cánh tay hỗ trợ trước, sau đó qua phần thẳng đứng và sau đó hàn dải LED.
  • Dán dải LED vào kênh.
  • Bạn có thể kéo lại dây để loại bỏ bất kỳ khoảng trống nào và cho phép kênh nhôm ngồi đúng vị trí.
  • Kiểm tra các LED trước khi buộc tất cả lại bằng dây buộc.
  • Buộc dây điện vào phía sau hoặc nguồn điện, tránh phần khung của bàn in.
