Giá treo TV VESA cho khung giường ký túc xá (có thể tùy chỉnh)

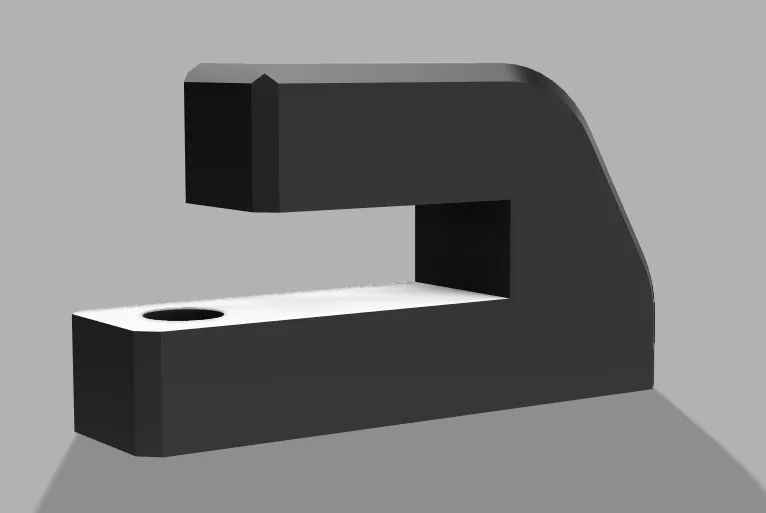

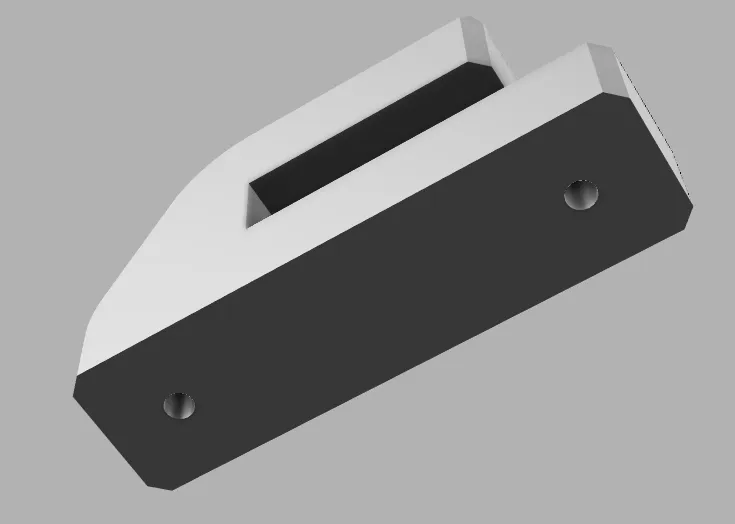

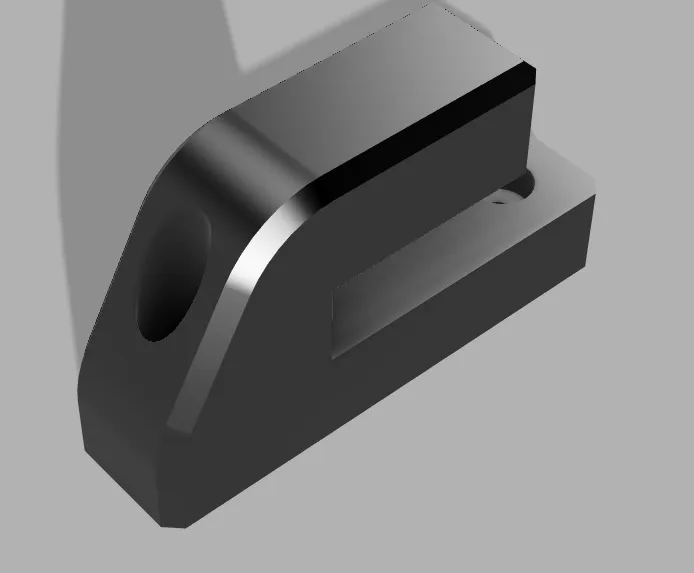

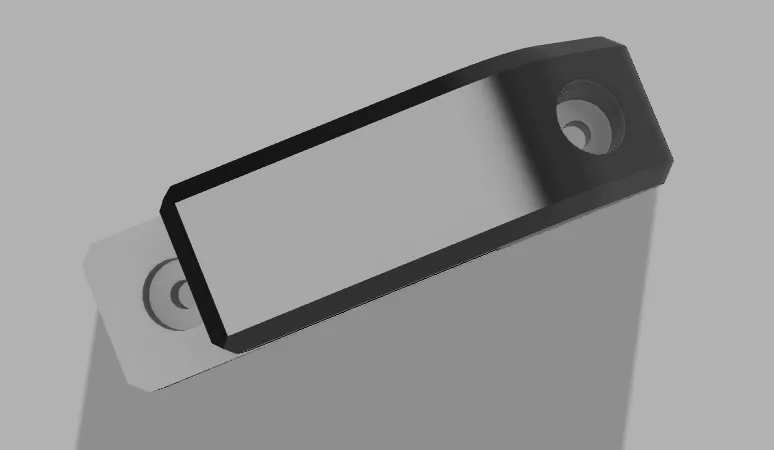

Dùng một cặp đế này để gắn TV hoặc màn hình tương thích VESA lên mặt ván gỗ hoặc vật tương tự. Với các cài đặt tui đã cung cấp, tui tin rằng nó có thể chịu được TV nặng 20 pound, và tùy thuộc vào các tham số, nó có thể chịu được nhiều hơn thế.

Có những file nào đi kèm?

File f3d cho Fusion360 đã được đính kèm để chỉnh sửa các tham số nếu cần, ngoài ra còn có file STL được render với các thông số kỹ thuật sau:

• Phù hợp với các thiết bị VESA có khoảng cách dọc 100mm giữa các lỗ vít
• Đặt trên mặt ván dày 20-22mm
• Tấm vít dày 15mm giữa đầu vít và màn hình
• Lỗ được khoét sâu 10mm để chừa chỗ cho đầu vít và vòng đệm
• Đường kính lỗ được điều chỉnh cho vít M6

Tất cả các cài đặt này và nhiều hơn nữa đều được ghi nhãn để chỉnh sửa trong file f3d nếu cần điều chỉnh, nếu không tui sẵn lòng đăng các phiên bản khác nếu có nhu cầu.

Cài đặt in

Tui đã in trên máy Sovol SV06 (bản sao Prusa i3 mk3) với các cài đặt sau:

• Ít nhất 30% infill, tui thích gyroid nhưng rectilinear cũng được.
• Độ dày lớp in 0.3mm
• Tường & mặt trên/dưới dày 2.8mm - cái này có lẽ hơi dư, nhưng đây là cái TV duy nhất của tui, nên chơi cho chắc ăn ;)
• Đầu phun 0.4mm - bạn cứ thoải mái dùng đầu phun lớn hơn, ví dụ 0.6mm để in nhanh hơn. Không cần cái này phải đẹp.
• CÓ hỗ trợ - khoảng cách mặt trên và dưới là 0.2mm để dễ dàng loại bỏ cho PETG, nó dính hơn PLA. Để giúp việc loại bỏ dễ dàng hơn, bạn có thể thử thêm bộ chặn hỗ trợ trong slicer của mình vào bên trong các lỗ vít, nếu không thì hãy chuẩn bị dành vài phút với kìm cắt của bạn để kéo nhựa ra khỏi lỗ.
• Tui đã dùng PETG, và tui đề xuất PETG, ASA, ABS hoặc các loại filament tương tự có đặc tính cơ học và độ bền tốt hơn, tuy nhiên trong trường hợp dùng PLA thì bạn vẫn ổn thôi, nhưng hãy nhớ đừng siết vít quá chặt.

Hướng dẫn sử dụng

1. In hai cái - mỗi cái được bắt vít vào một cặp lỗ VESA dọc ở mặt sau TV của bạn.
2. Tiếp theo, chuẩn bị 4 vòng đệm có đường kính ngoài dưới 15mm và 4 vít máy M6x20. (có thể chỉnh sửa cho phù hợp với các kích cỡ khác trong fusion360)
3. Đặt một vòng đệm vào mỗi trong hai lỗ trên cả hai miếng đế.
4. Sau đó, đảm bảo các vòng đệm thẳng hàng với các lỗ nhỏ hơn cho vít, và gắn vít vào.
5. Giữ các đế vào mặt sau TV, siết vít trên cùng, rồi đến vít dưới cùng, trước tiên ở một đế, rồi đến đế kia.
6. Nhấc TV lên và nhẹ nhàng đặt các đế lên khung giường của bạn hoặc vật khác có ván gỗ.

Chúc mừng, bạn đã gắn TV xong!
