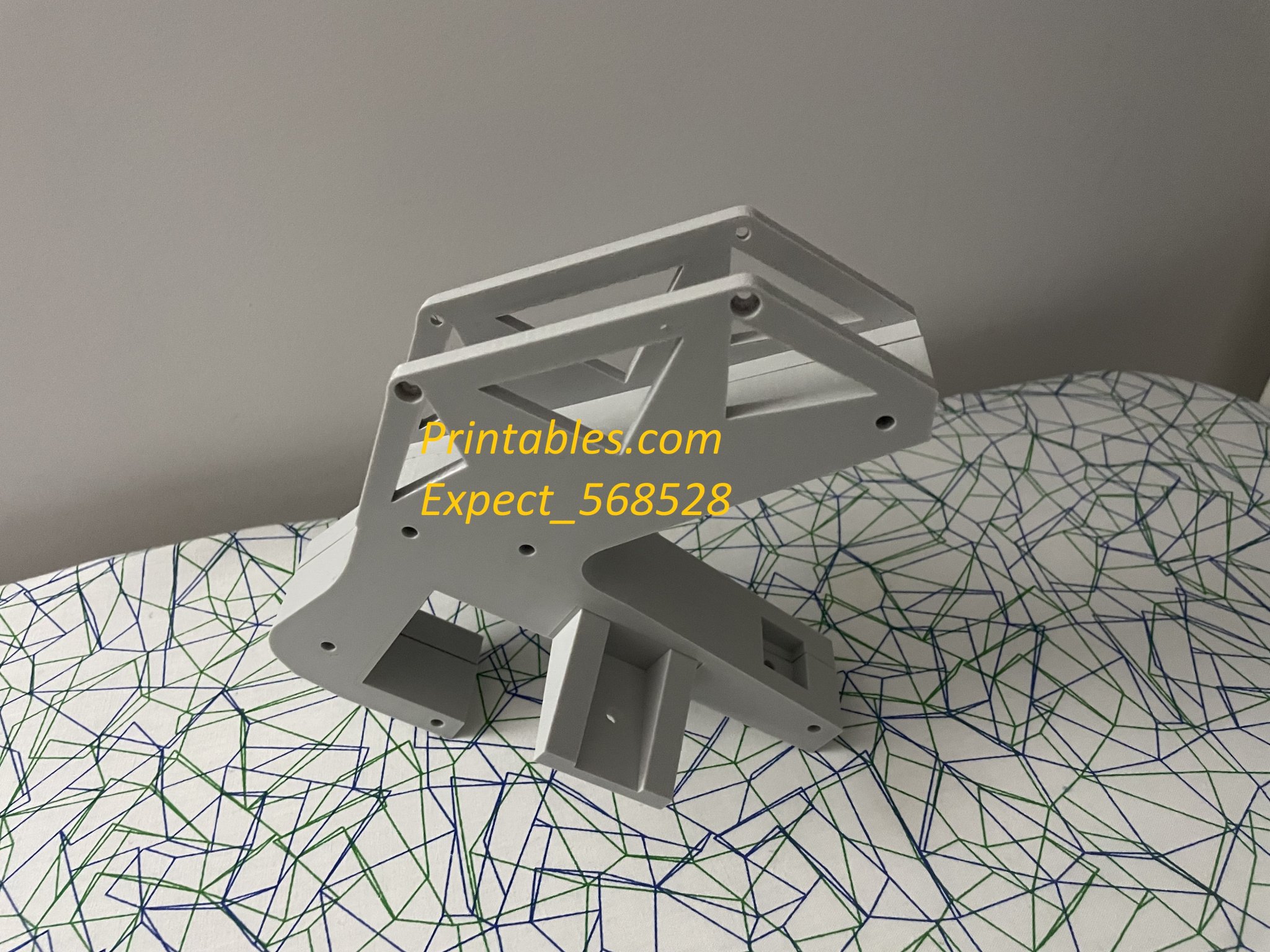

Giá đỡ kệ cho Bambu A1 mini AMS lite

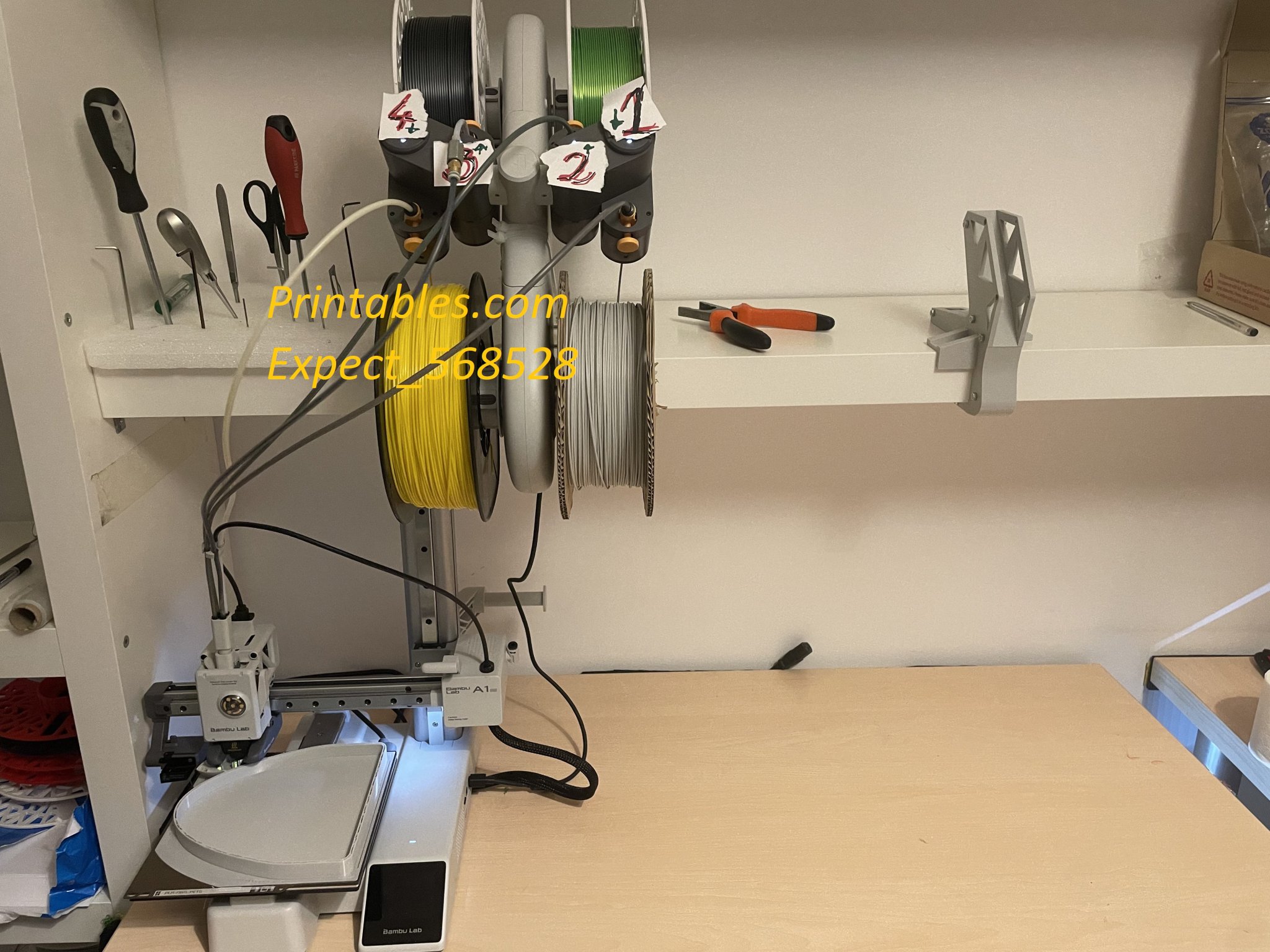

Trong setup của mình, mình có một cái kệ phía trên bàn làm việc. Mình không thể để vừa AMS lite lên đó bằng chân đế zin và cũng không muốn phí không gian trên bàn - sắp tới sẽ có thêm một em Bambu A1 nữa nên mình phải thiết kế cái này để cả hai cùng đặt được lên bàn.

Mình nghĩ chắc có ai đó cũng cần nên mình đăng lên đây luôn.

QUAN TRỌNG: Mình thiết kế cái này mà không tính toán khoảng hở → bạn sẽ cần bù trừ đường kính hoặc dùng contour compensation nếu máy in 3D của bạn chưa được tinh chỉnh hoàn hảo nha!

Không cần phải cân bằng cuộn filament vì cái đế này được bắt vít vào kệ rồi.

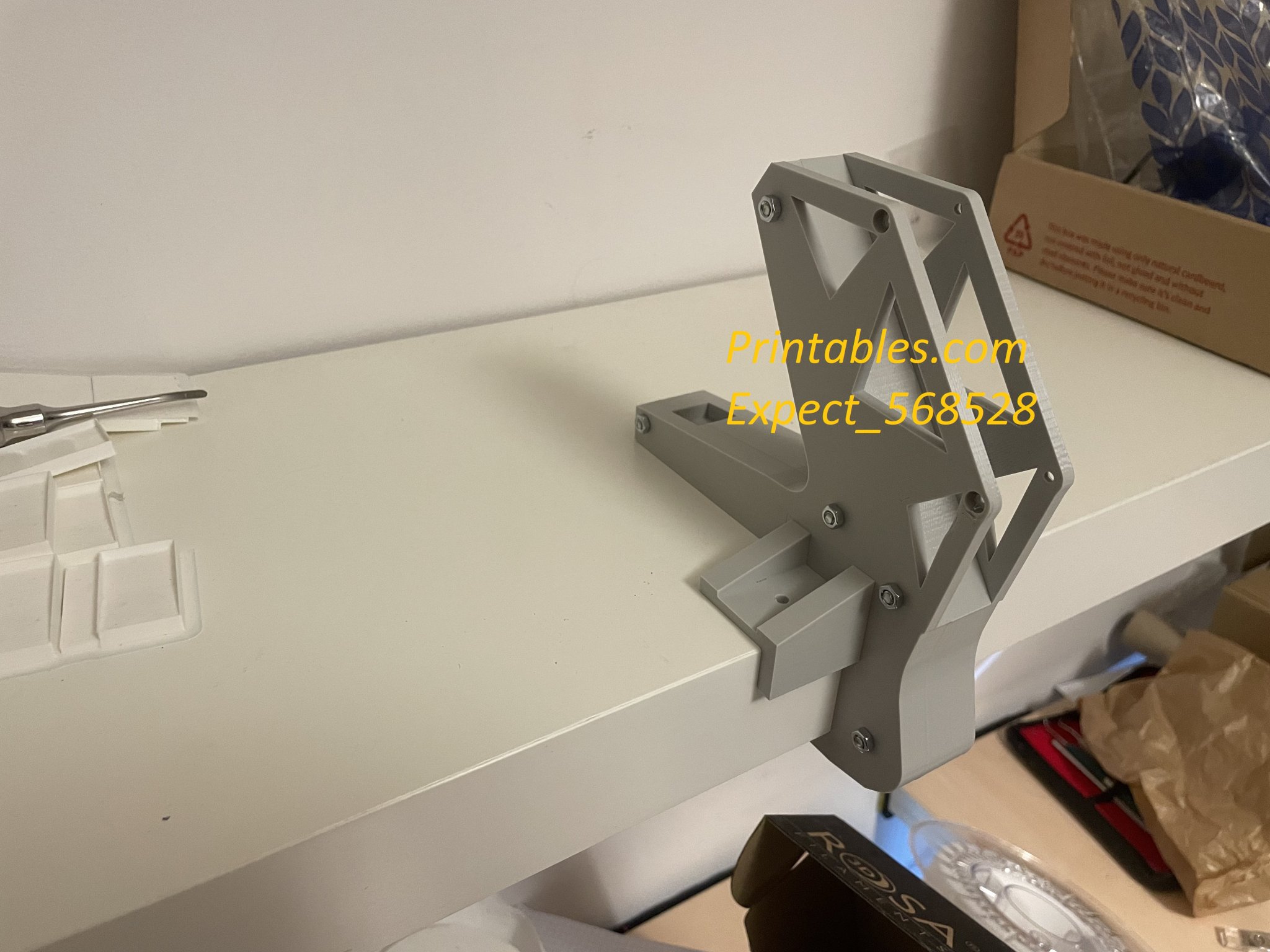

Kệ của mình dày 5cm và khoảng cách từ bàn lên tới đáy kệ là 42.5cm. Cái đế này chắc chắn và có thể đặt thoải mái mà không bị rơi khi gắn AMS.

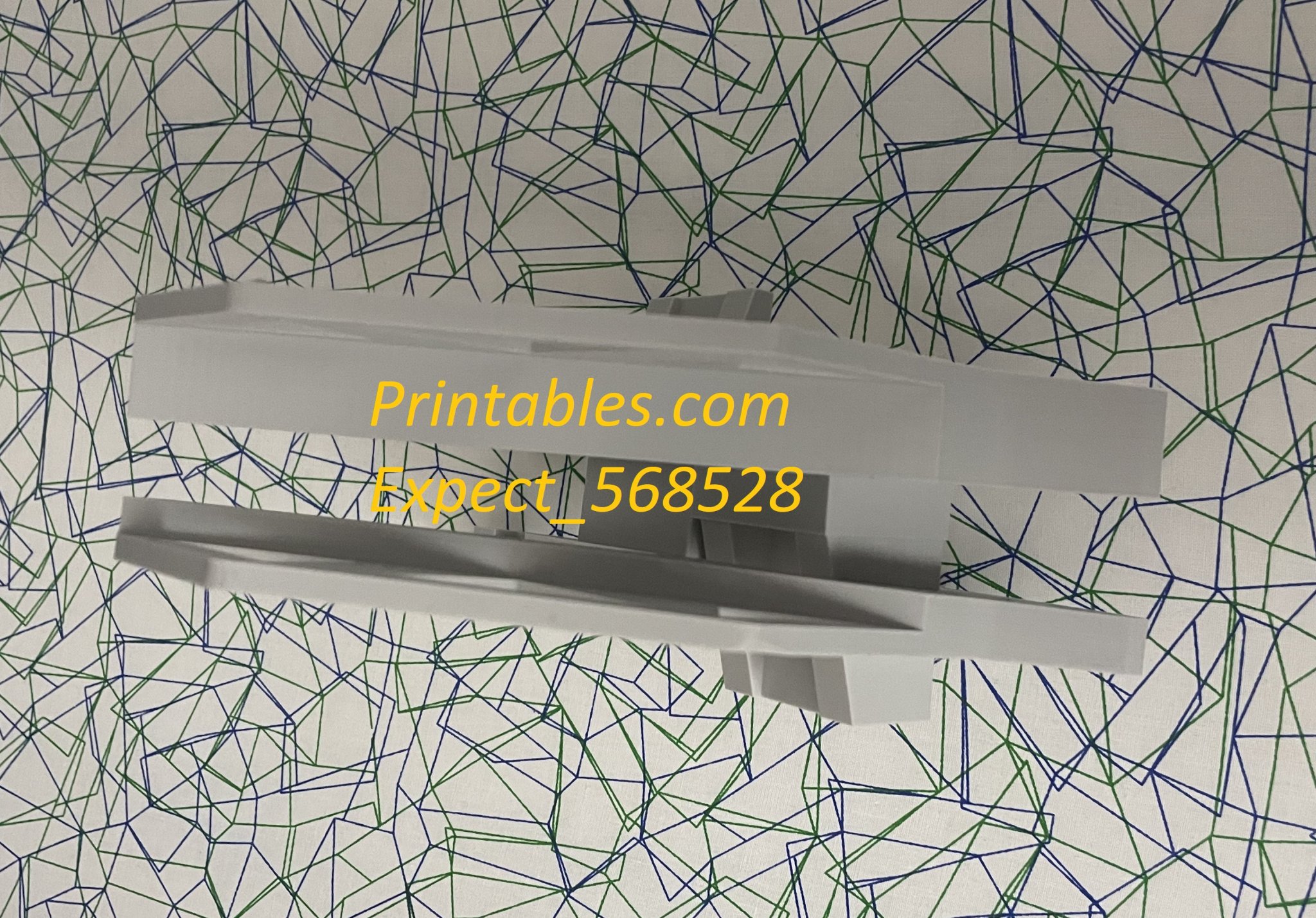

Mình dùng vài con ốc m4x35mm để giữ hai nửa lại với nhau. m4x30 cũng vừa luôn.

Mình dùng 4 lớp tường và 10% infill. Bạn có thể dùng ốc zin để gắn phần thân AMS, mình thì dùng ốc đa dụng để bắt vào kệ. Cả hai phần đều có thể in cùng lúc trên dòng P1/X1, còn trên Bambu mini thì bạn cần in riêng từng cái nha.

Setup này không hề cản trở chuyển động của máy in.

Những ống PTFE bowden ngắn hơn thì hơi bị thiếu một chút cho setup như vậy, thêm 12cm chiều dài là đẹp. Mình có kéo dài một ống ngắn và thay ống kia bằng ống dài hơn. Ống dài hơn thì không cần chỉnh sửa gì.

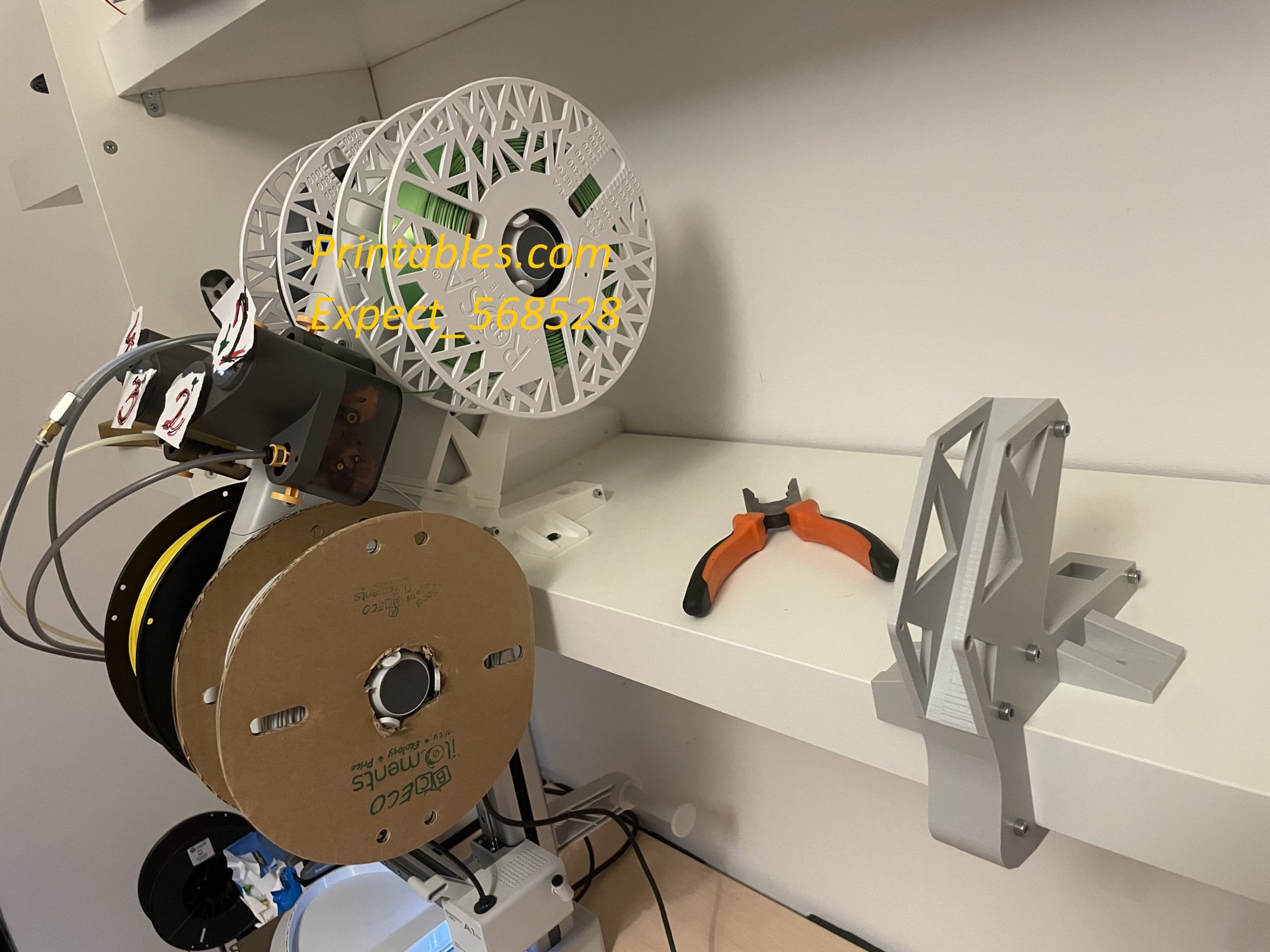

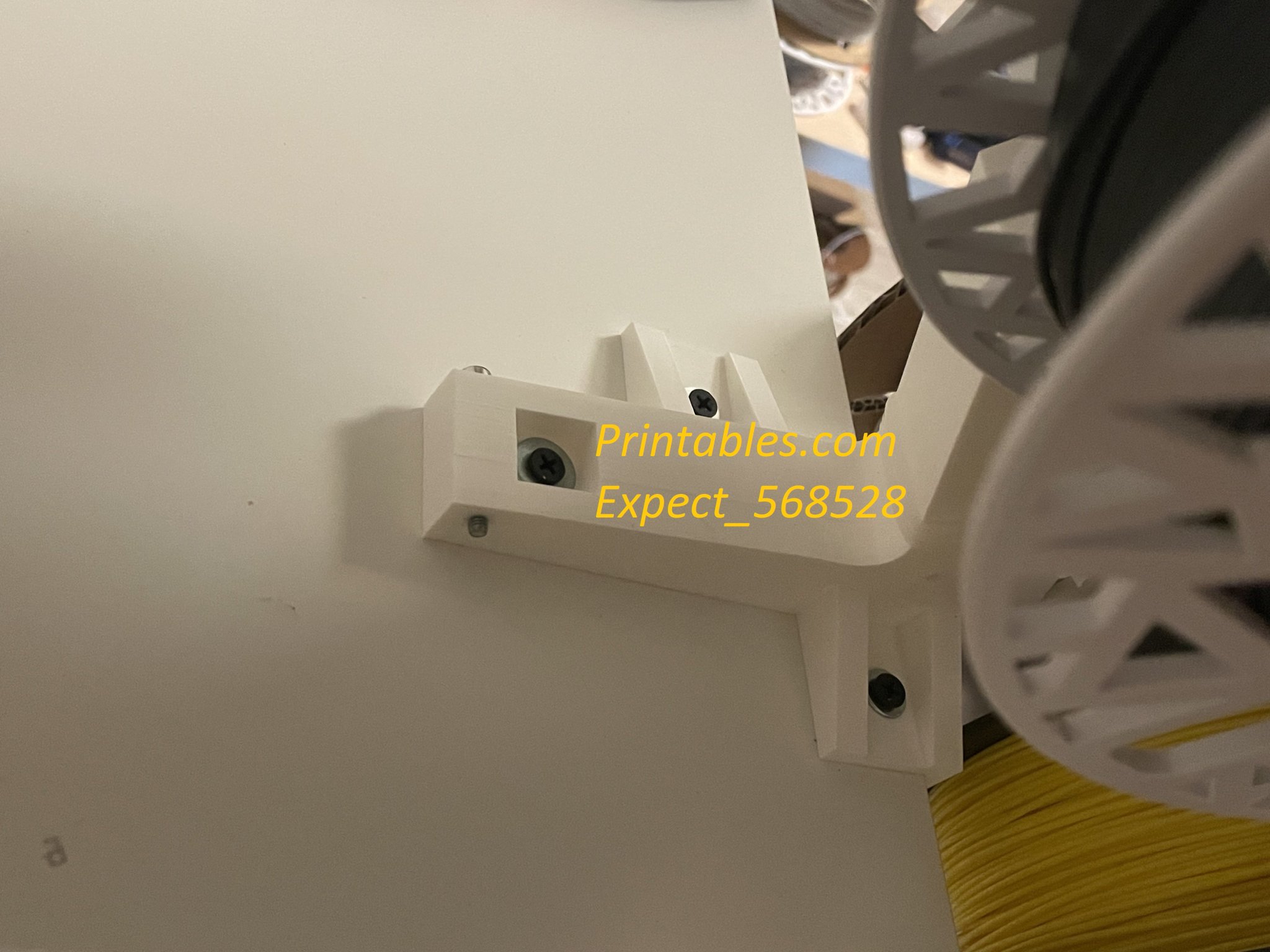

Cái màu trắng trong ảnh là bản prototype bị cấn nhẹ với thân máy, đã sửa rồi trên bản màu xám nhạt. Trông khá chắc chắn nhưng mình vẫn thêm dây rút cho an tâm.

Mình có kèm theo các phiên bản có thể dễ dàng lắp đặt lên các kệ khác của bạn.
