Kit Ender 3 S1 (E3S1) cho EPD Karetka

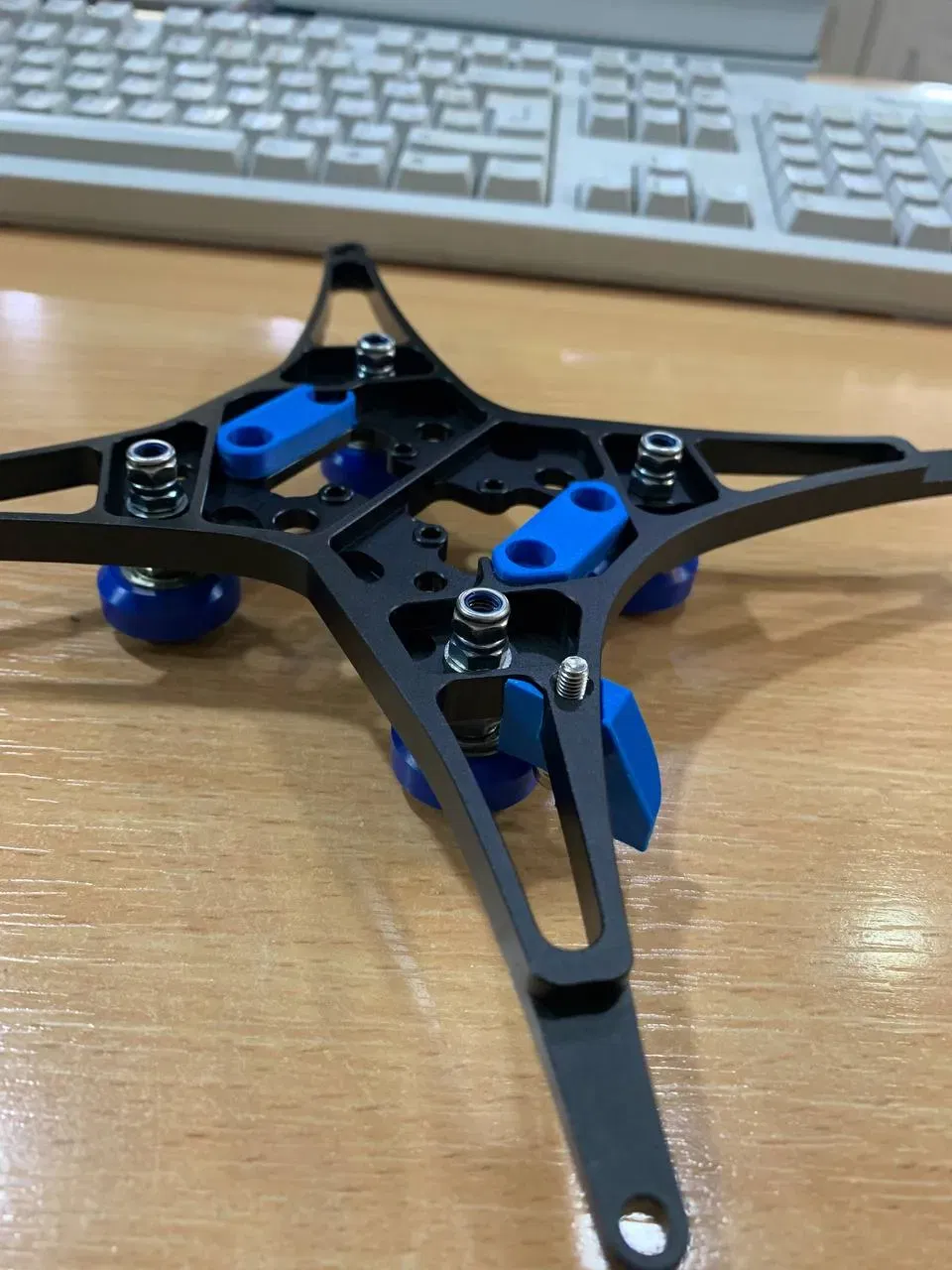

Bộ kit để lắp đặt bộ phận đẩy (karetka) nhẹ của Yegor Kharchenko từ cộng đồng EPD lên Ender 3 S1.

Có 3 tùy chọn lắp đặt:

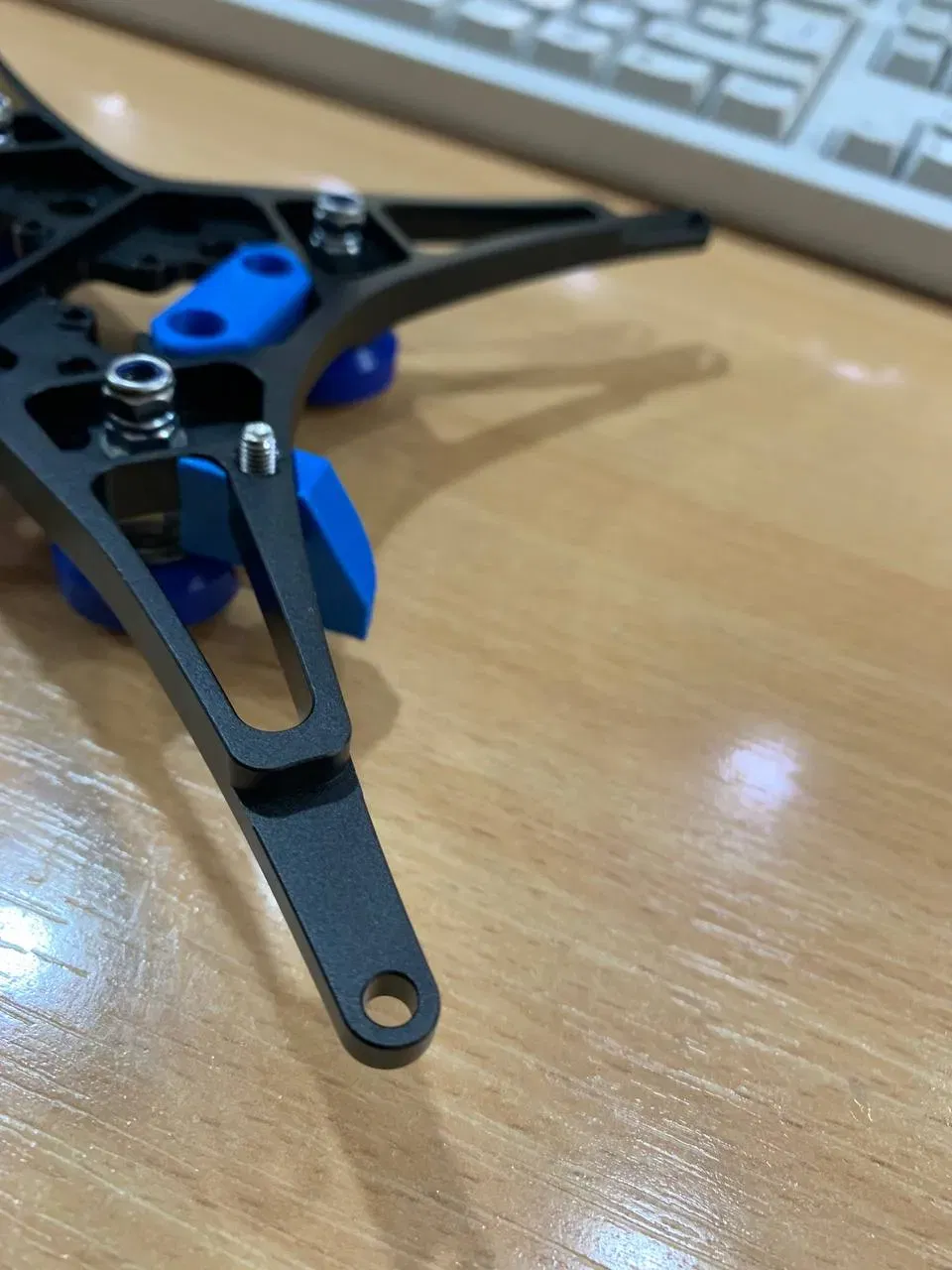

1. Đối với bộ phận giữ động cơ trục Y nguyên bản - cần in thêm bộ nối dài cho bộ phận đẩy (karetka) (kích thước khu vực in sẽ bị thu hẹp) - E3S1_EPD_Karetka_lswich_extender_stockYmount. Nguyên lý gắn như hình (sử dụng vít nguyên bản từ bộ phận đẩy cũ).

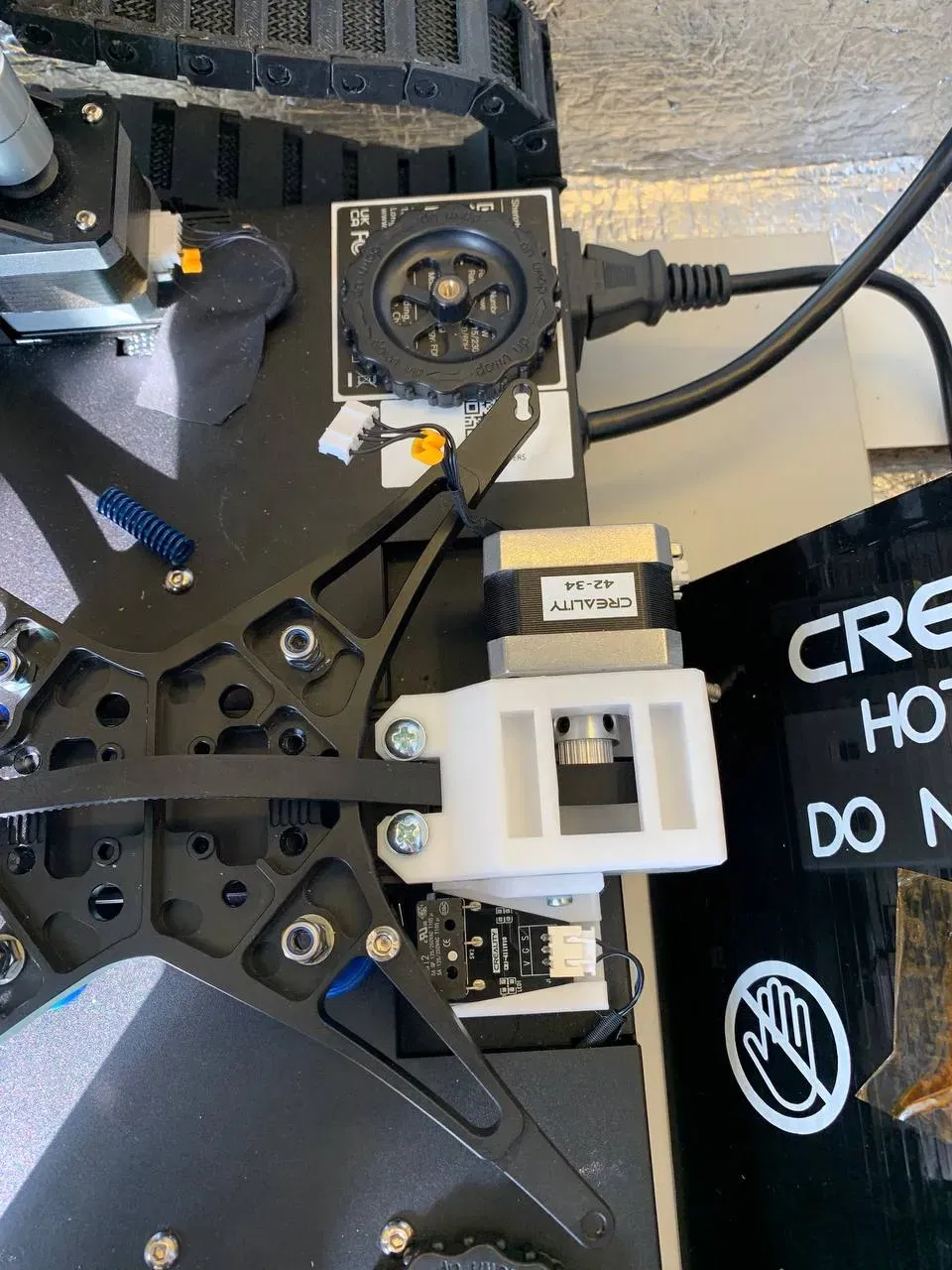

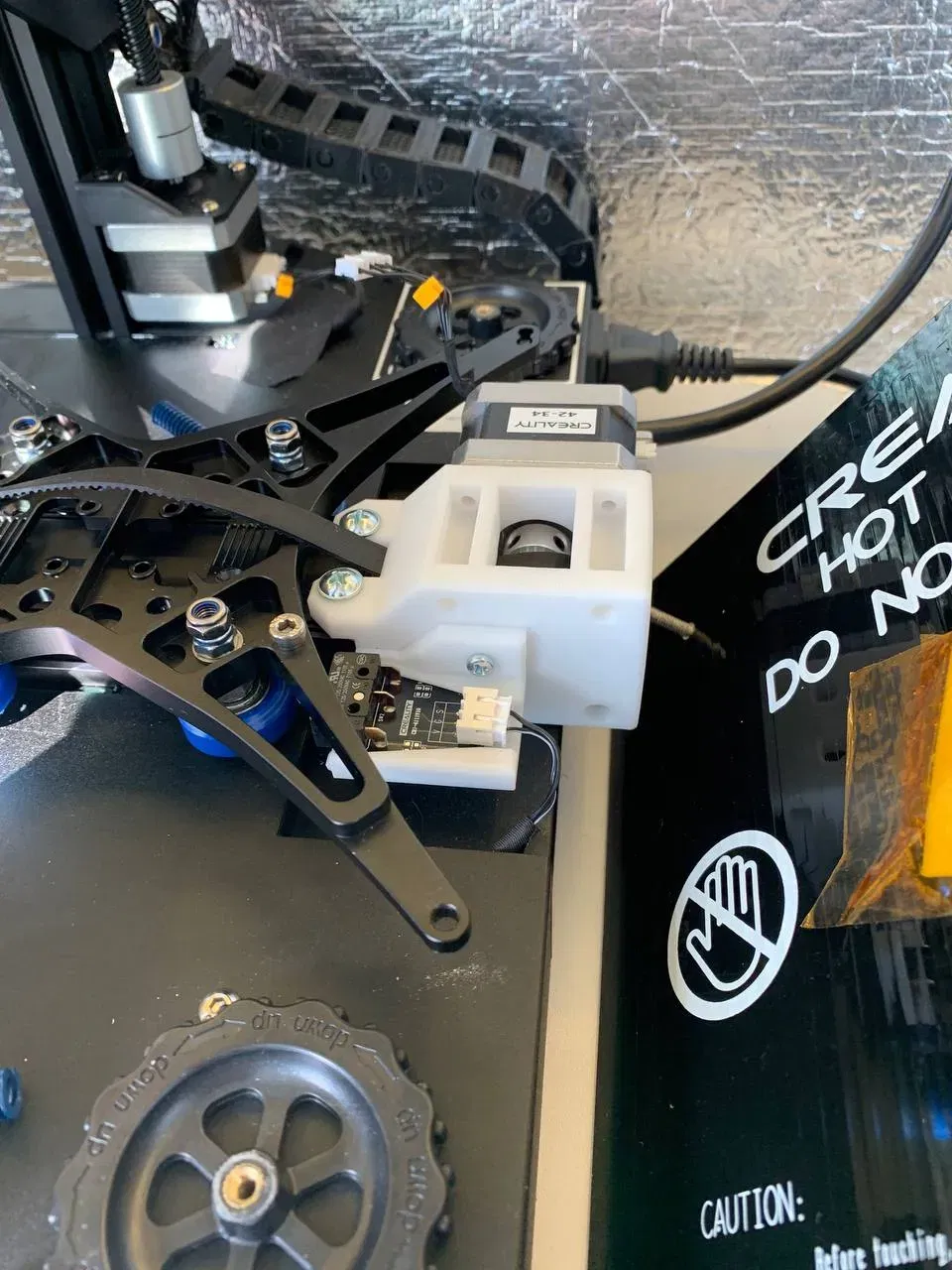

2. In giá đỡ cho động cơ trục Y và bộ phận gắn công tắc hành trình có thể tháo rời (gắn bằng vít M3 và đai ốc có gioăng), sử dụng dây đai 9mm (thay ổ bi phía trước bằng loại bình thường không có chặn, gắn puli tương ứng vào động cơ). Bản thân giá đỡ được gắn vào đầu thanh ray trục Y và vào các lỗ có sẵn phía trên (có thể phải chọn vít có độ dài phù hợp để chúng không chạm vào nhau bên trong thanh ray).
3. Chuyển sang cảm biến cảm ứng (sensorless) và nếu trước đó đã in giá đỡ có gắn công tắc hành trình thì chỉ cần gỡ bỏ phần gắn đó đi.

Ngoài ra, tôi cũng đã thêm bộ phận giữ dây đai do chính Yegor thiết kế vào bài đăng.

Xin gửi lời cảm ơn đặc biệt đến Kirill @mayoroffk vì đã thiết kế giá đỡ.
