Máy tiện Dremel In 3D

3D Printed Dremel Lathe

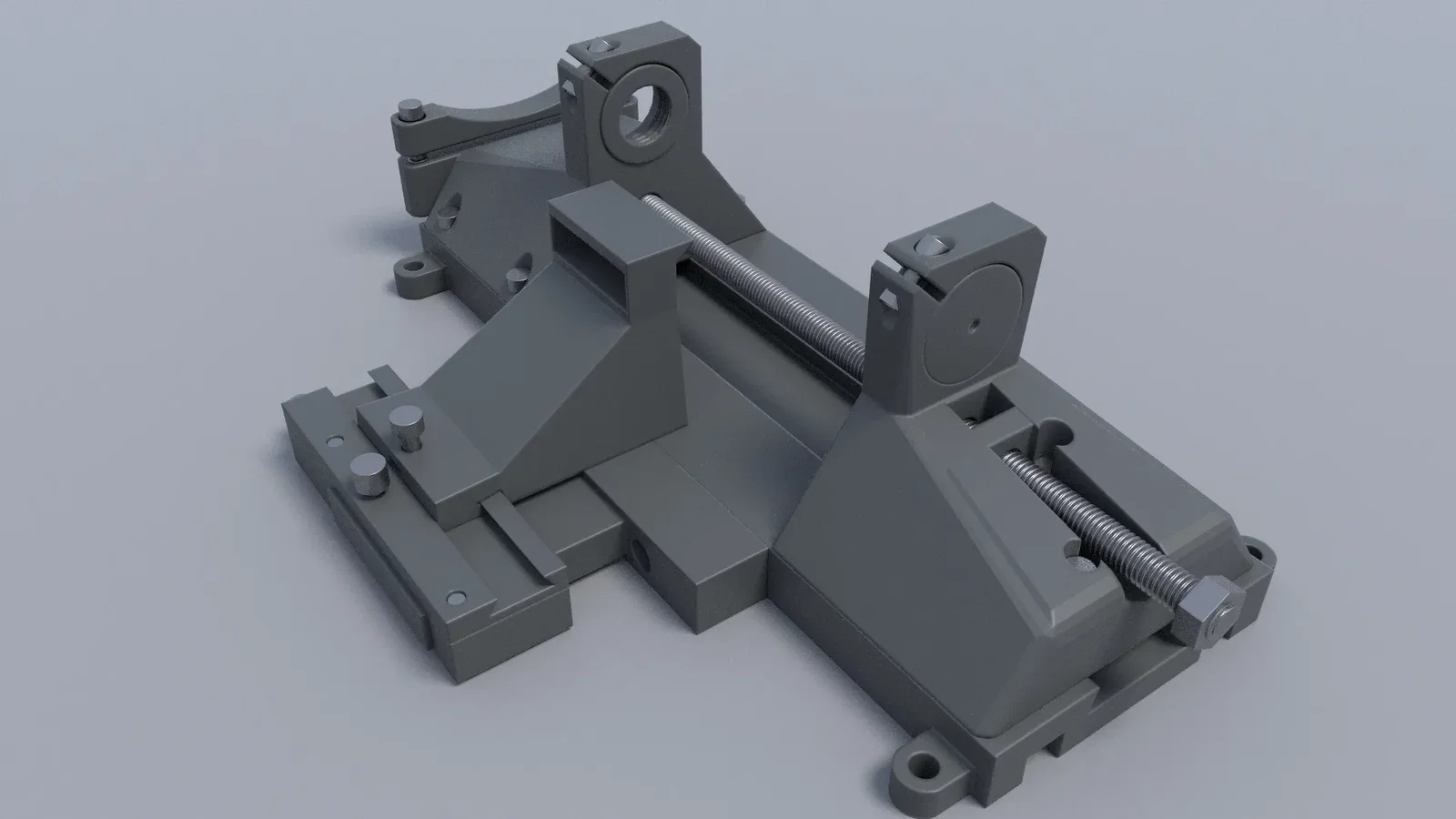

Máy tiện mini cho hầu hết các mẫu Dremel, chuyên dùng cho các công việc thủ công tỉ mỉ (như trục nhà búp bê, phễu tàu mô hình, nòng súng mô hình chiến tranh, v.v.). Chỉ thử nghiệm với Model 800 nhưng có thể dùng với bất kỳ Dremel nào có ốc kẹp collet tiêu chuẩn.

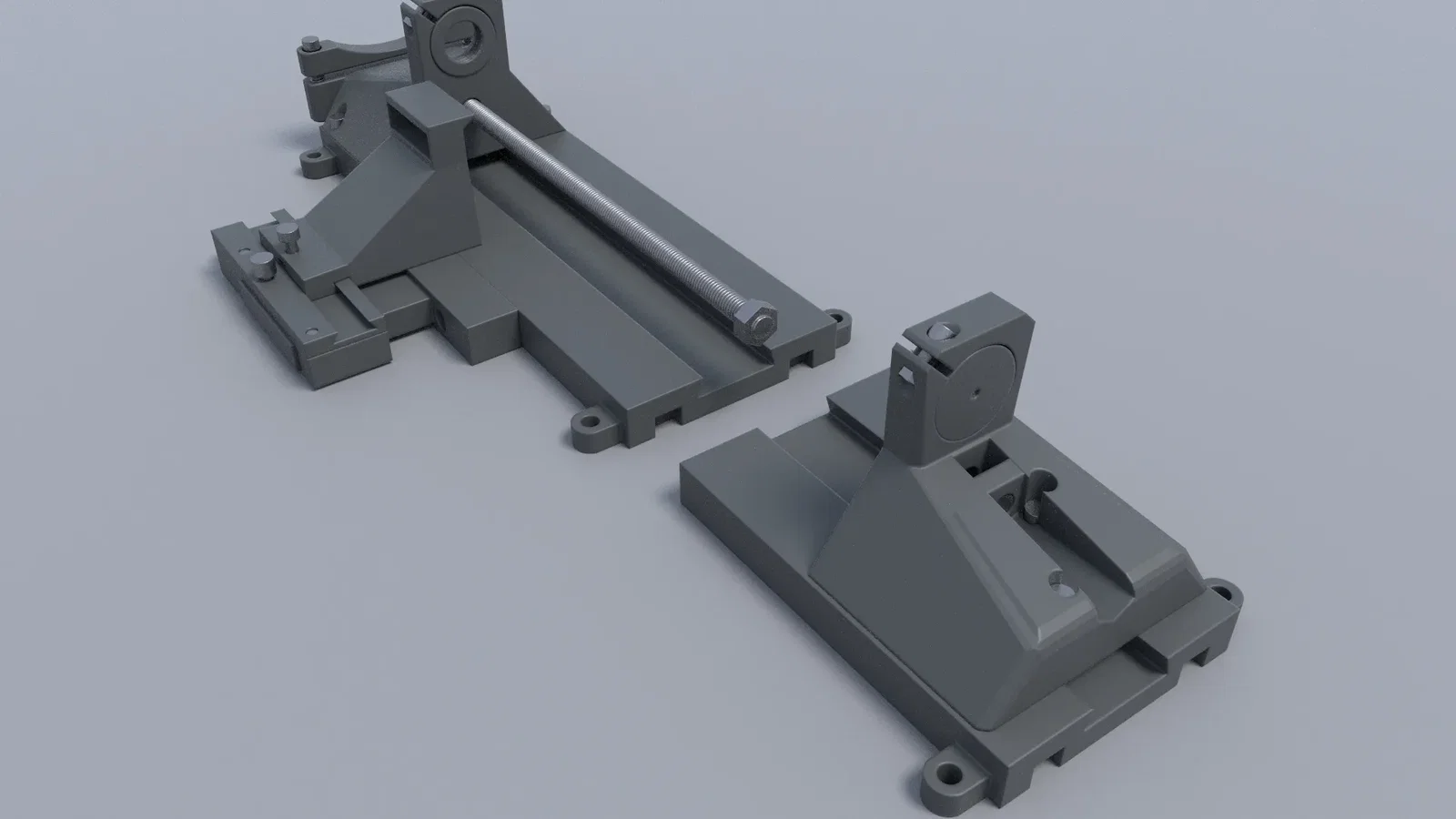

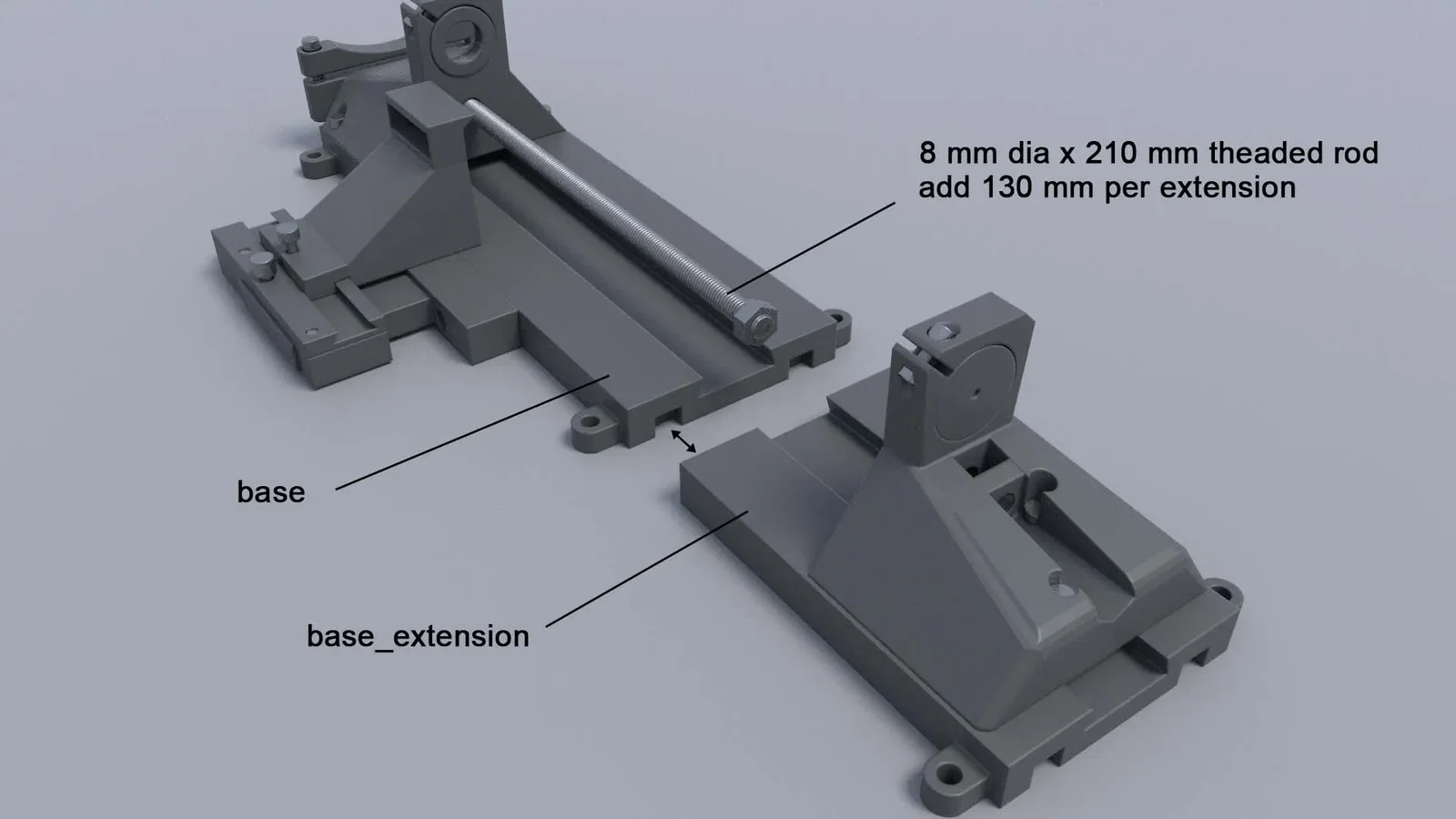

Phôi có thể có đường kính lên tới khoảng 48 mm và chiều dài khoảng 70 mm, nhưng tôi đã bao gồm một bộ phận đế mở rộng có thể tăng chiều dài thêm 130 mm (cho mỗi lần mở rộng).

Giá đỡ dao có thể trượt ra vào hoặc tháo rời.

LƯU Ý: Giá đỡ dao đã được thiết kế lại và bạn có thể tìm thấy tại -

https://www.f3d.vn/3d-model/75302-new-tool-rest-for-the-dremel-lathe

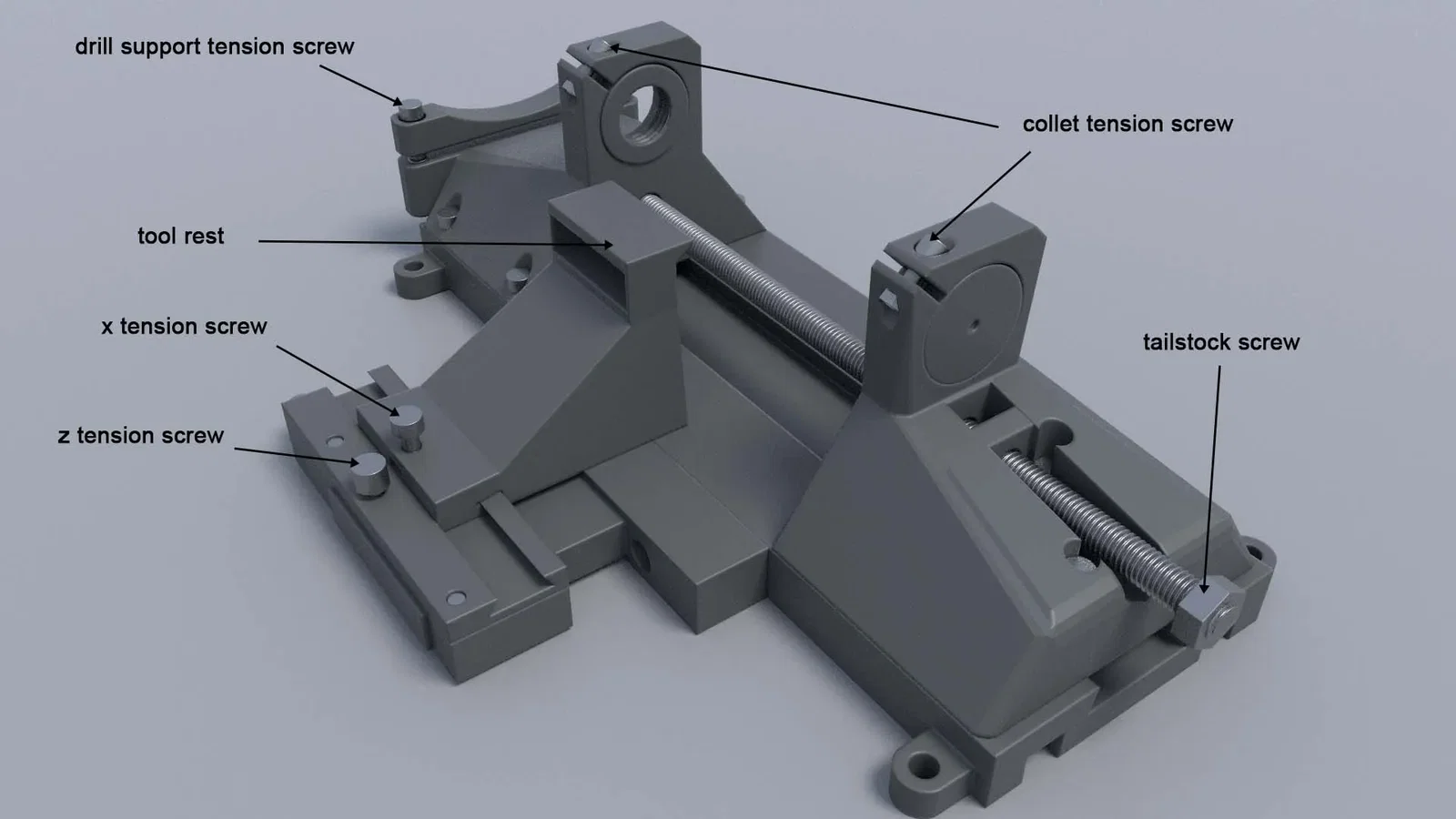

Đai ốc trên đầu trục chính dùng để điều chỉnh vị trí của đuôi trục. Sử dụng tua vít hoặc máy vặn vít (để nhanh hơn) với khẩu 13 mm hoặc vặn bằng tay.

LƯU Ý: Tôi đã thiết kế một bộ mở rộng cho máy tiện, bao gồm một tay quay để điều chỉnh đuôi trục nhanh hơn. Bạn có thể tìm thấy nó tại -

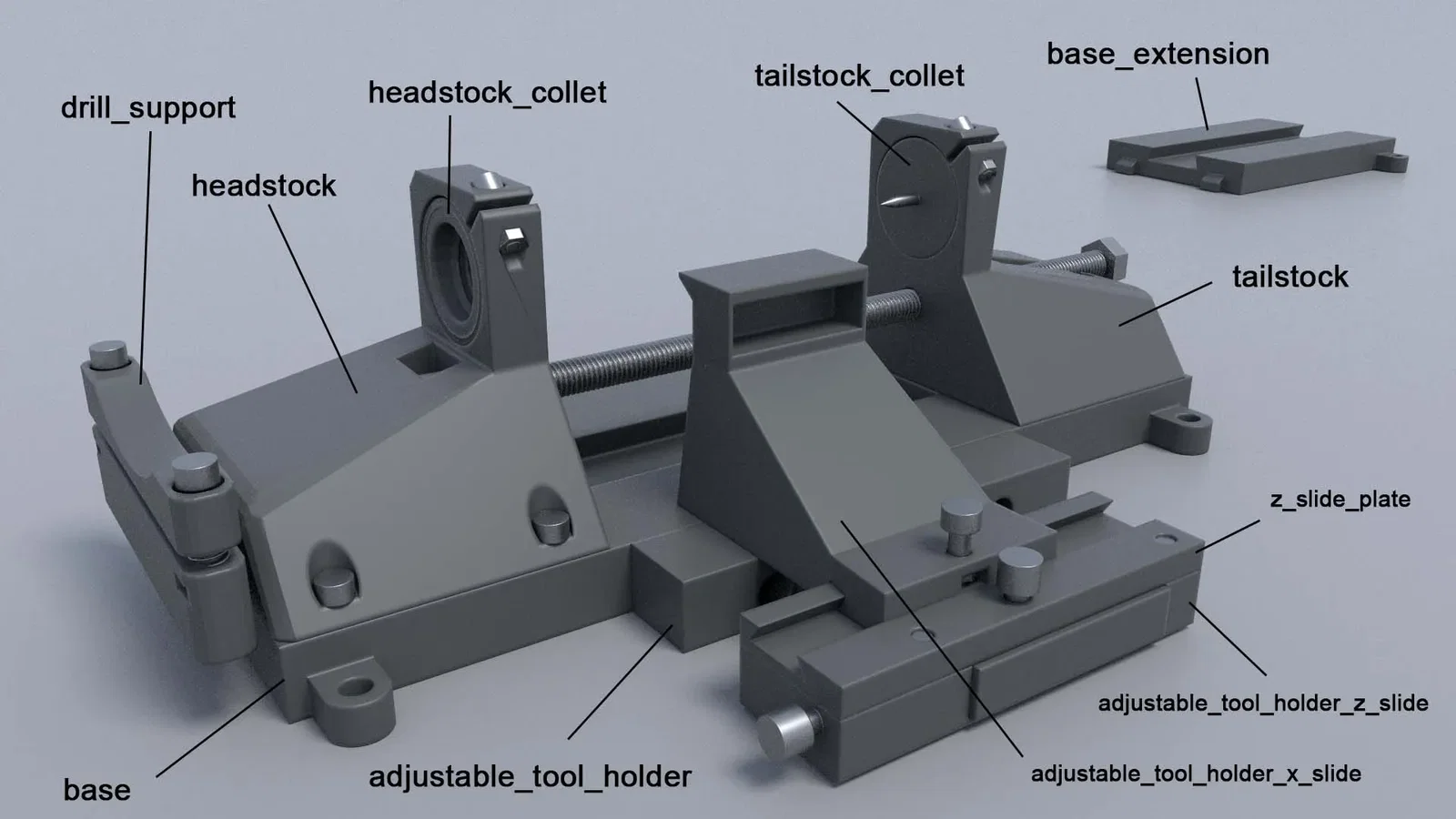

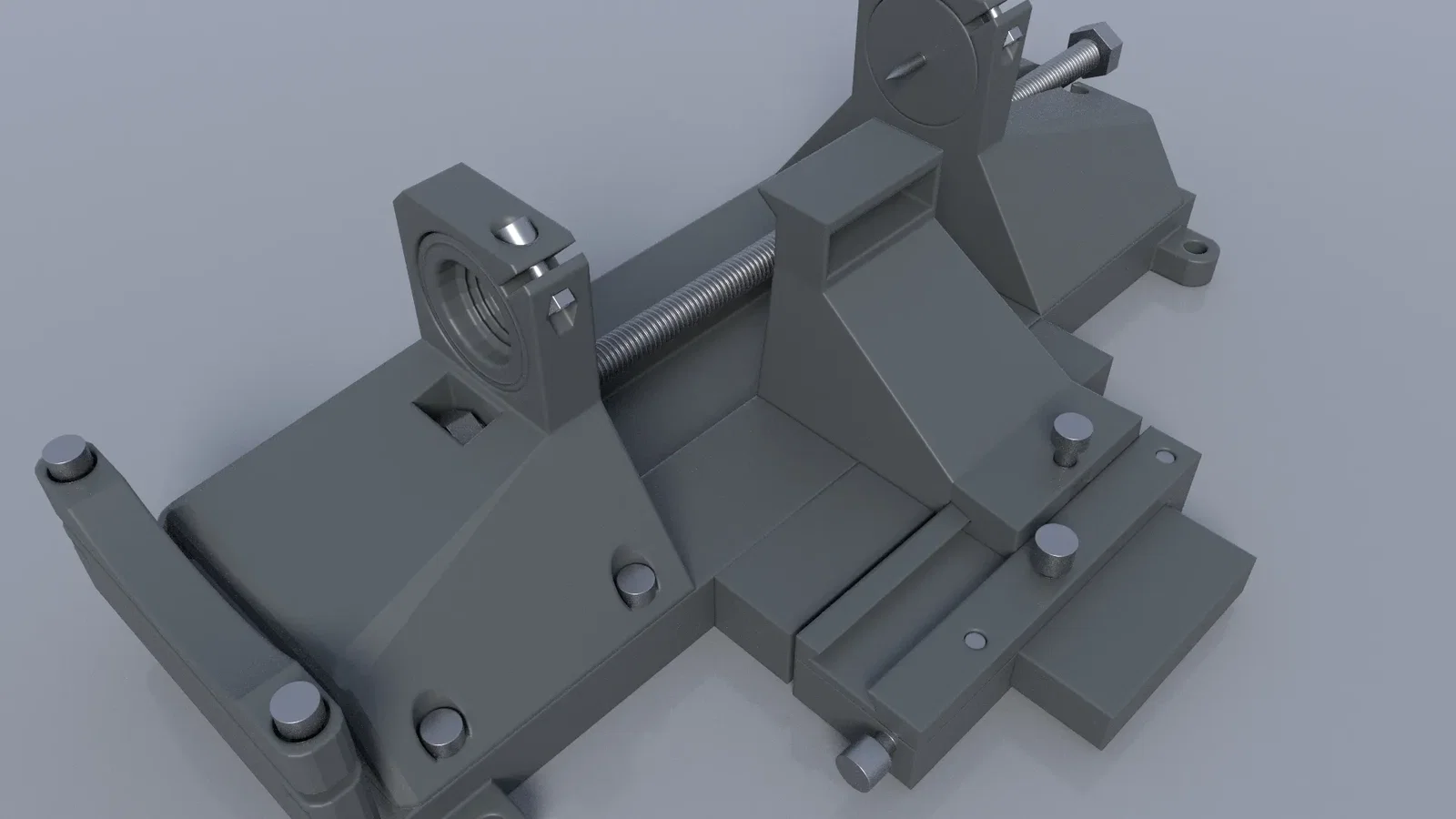

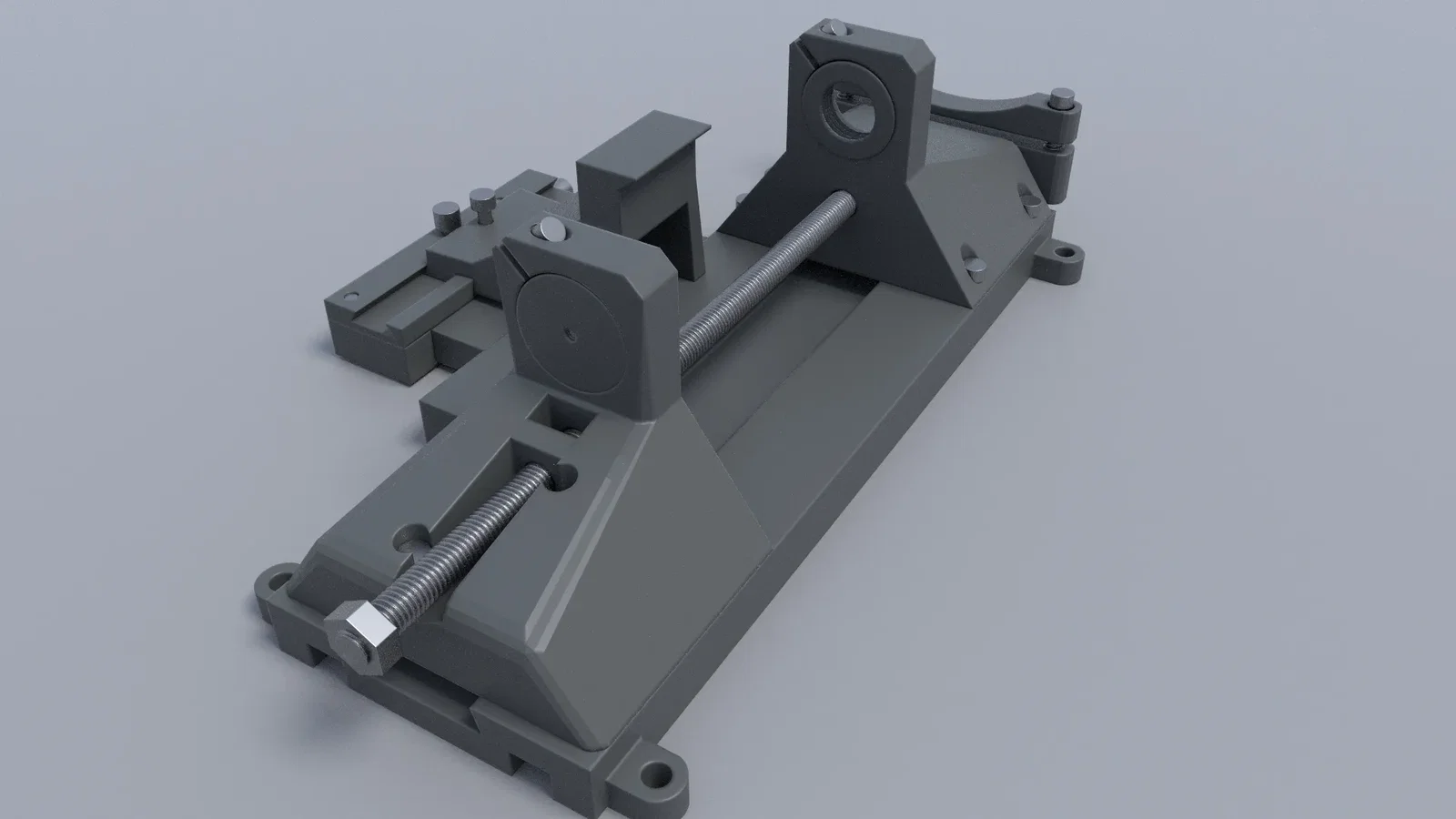

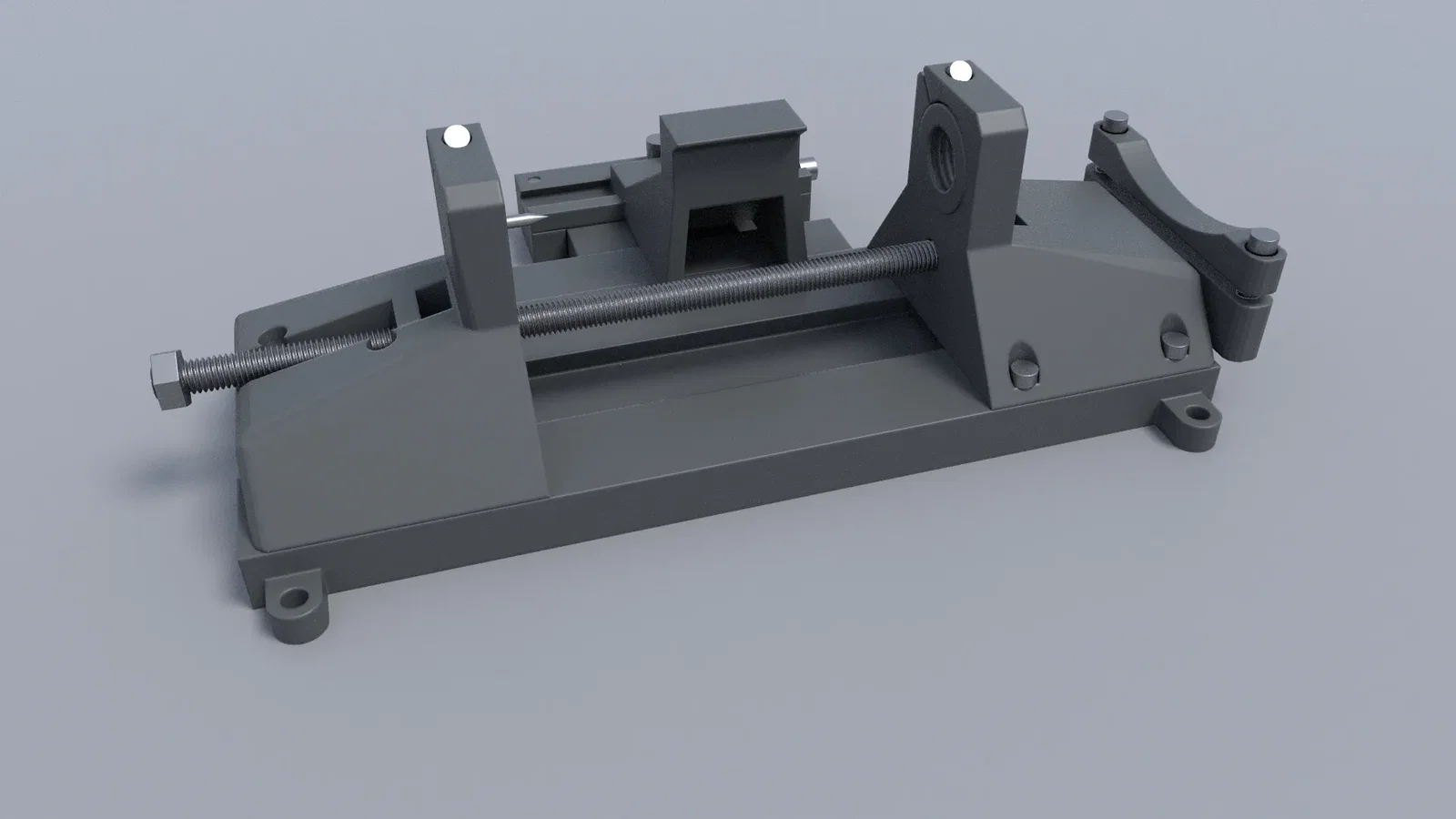

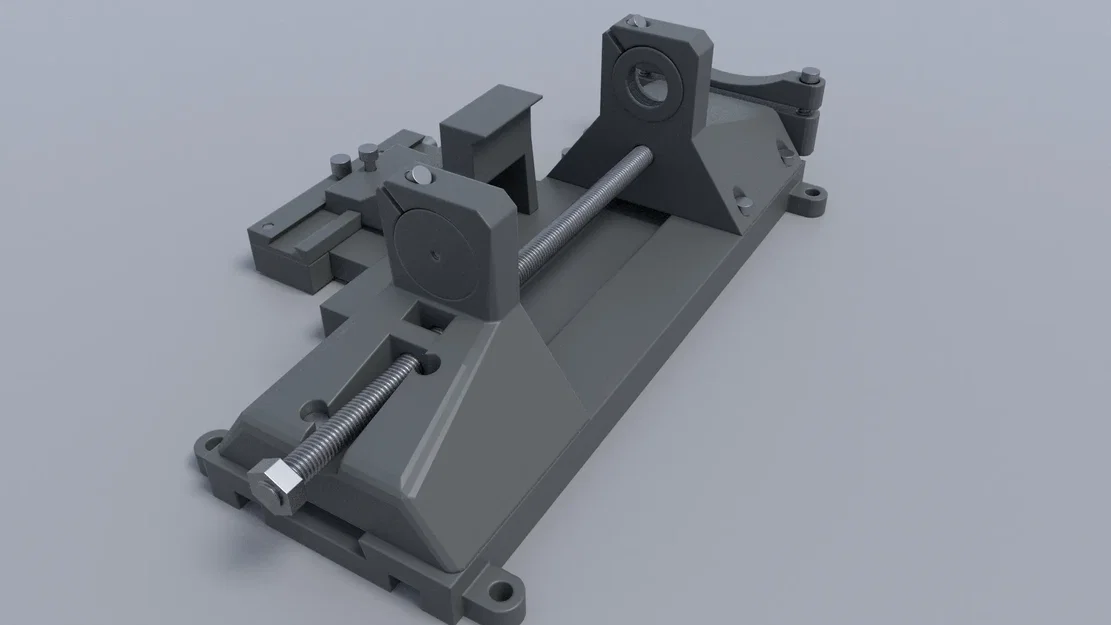

Các hình ảnh tự giải thích, nhưng lưu ý rằng ảnh chụp là từ bản mẫu - nhiều chi tiết nhỏ và bề mặt đã được tinh chỉnh trong các tệp STL kể từ đó.

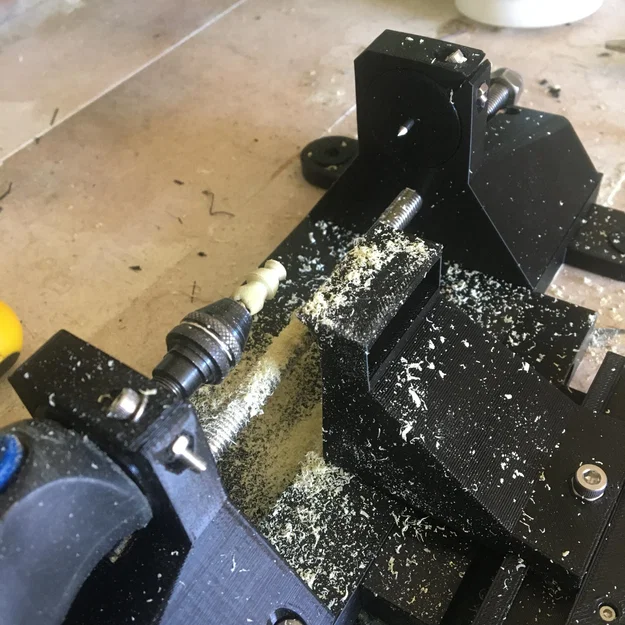

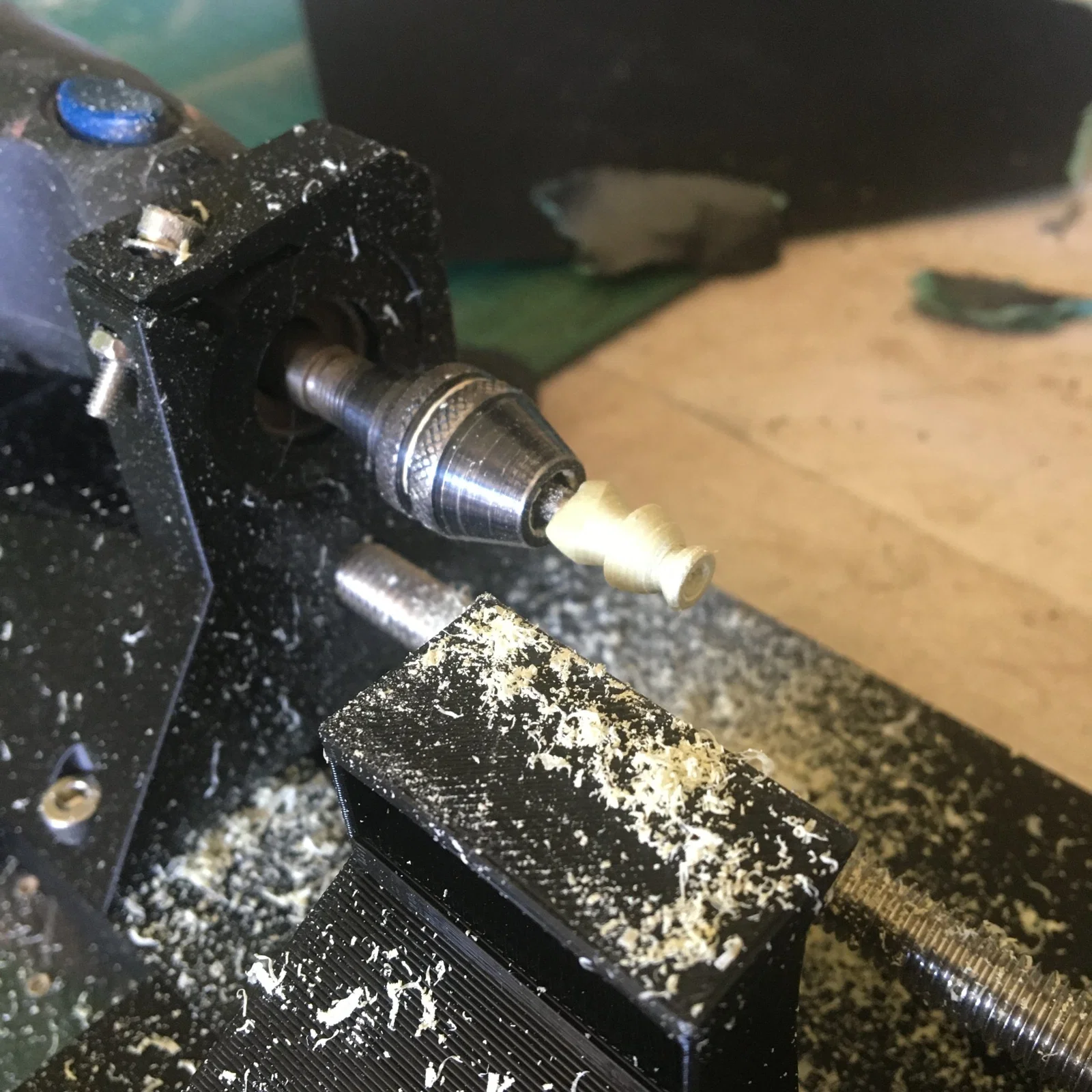

Tôi đã sử dụng máy này với các thanh gỗ tròn và các khối Milliput cứng (được gắn trên các đinh sắt có đường kính 2 mm cắt ngắn, v.v.) nhưng tôi CHƯA thử trên kim loại vì tôi chỉ sử dụng các công cụ tự chế từ dũa kim loại cắt nhỏ. Cho tôi biết nếu bạn có thành công với các vật liệu khác.

Vật liệu: PLA (các vật liệu khác có thể yêu cầu điều chỉnh tỷ lệ) Chiều cao lớp: (xem tên tệp gcode để biết chiều cao lớp cho từng bộ phận) Ruột (Infill): 15% cho tất cả các bộ phận Viền (Brim): Không Hỗ trợ (Supports): (đã được cấu hình sẵn trong các tệp 3MF)

Các bộ phận không in được:

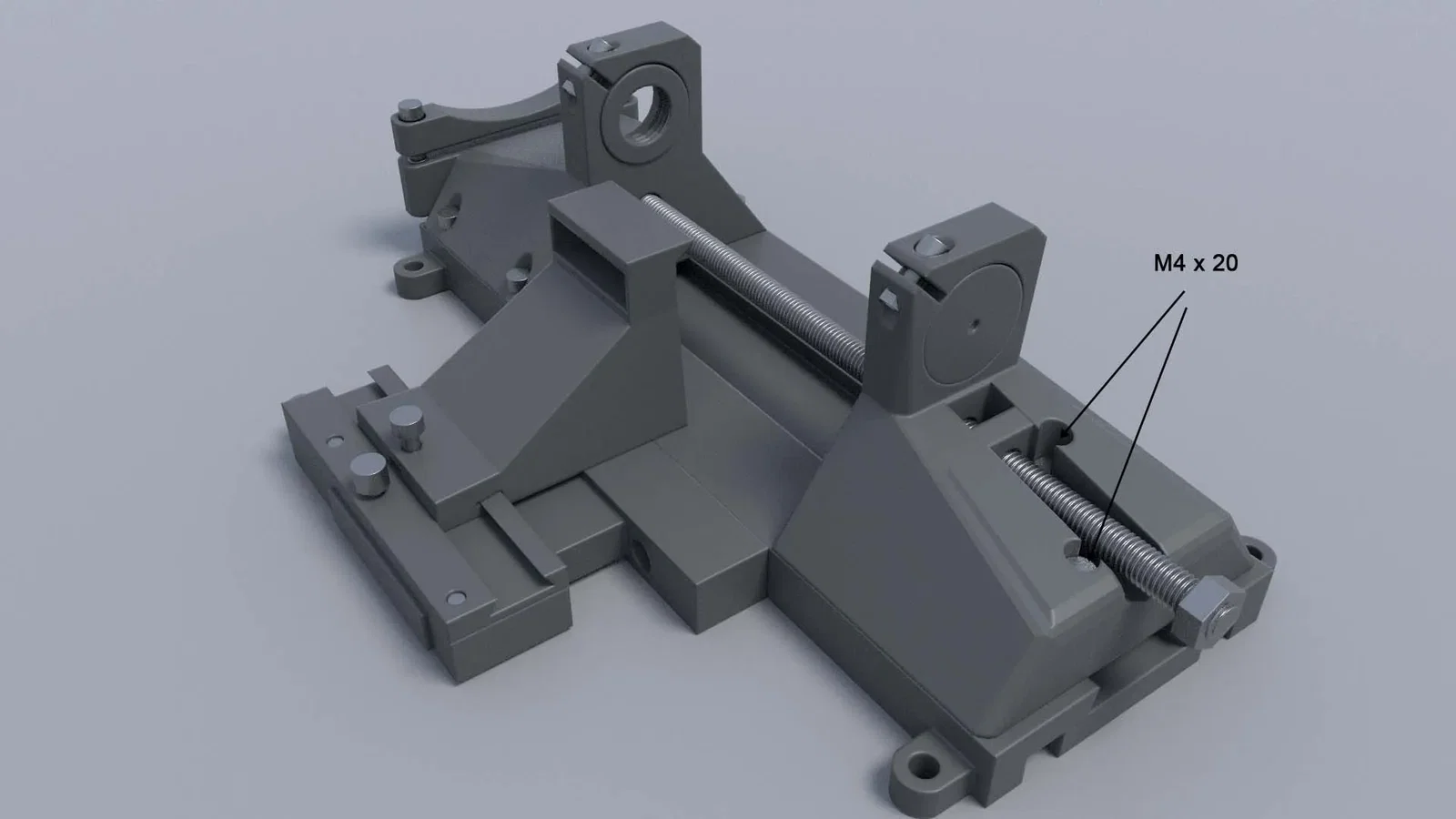

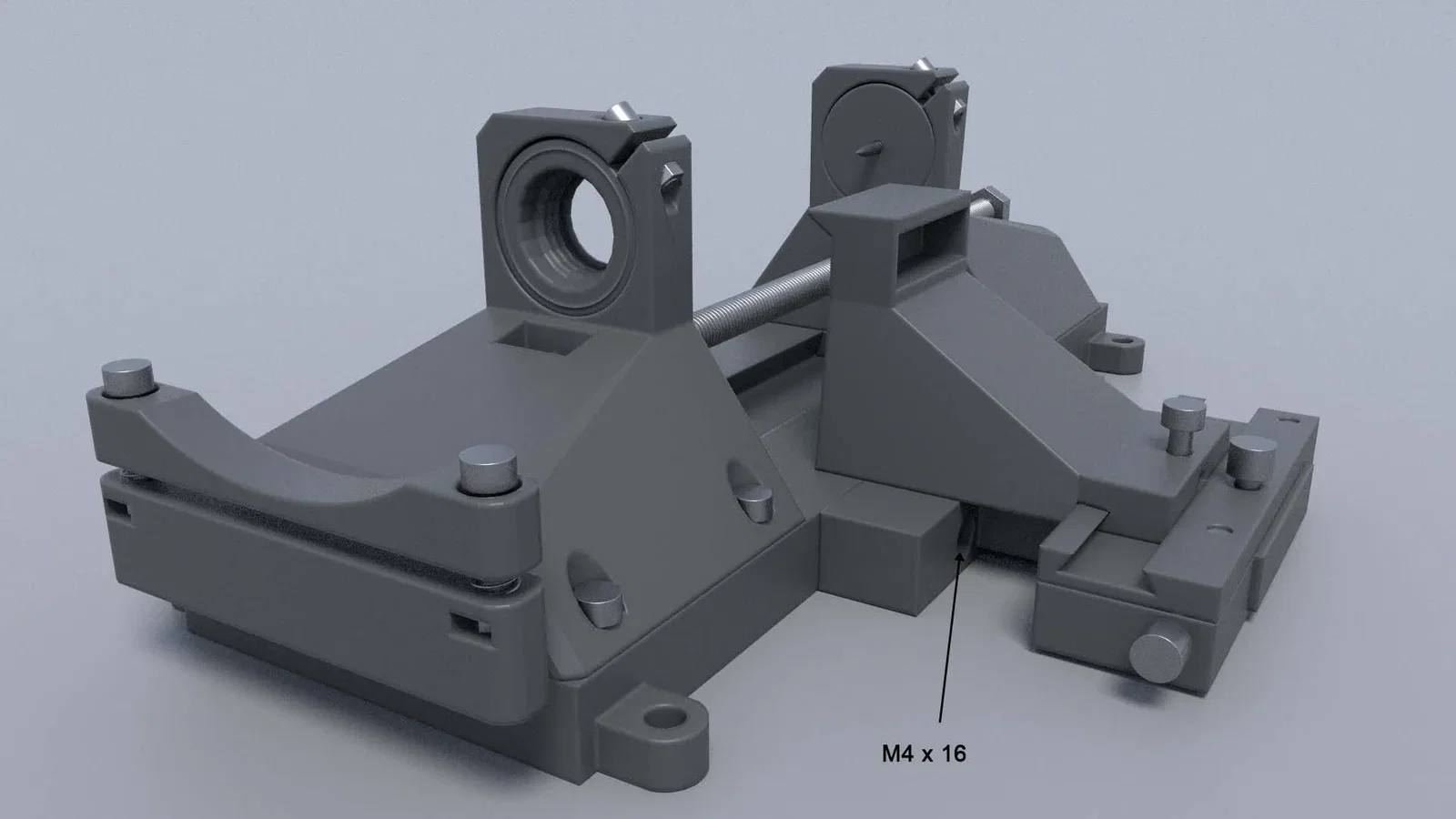

Thanh ren M8 (dài 210 mm + 130 mm cho mỗi lần mở rộng nếu cần) 2 x Đai ốc M8 2 x Bu lông lục giác M3 x 12 2 x Bu lông lục giác M4 x 20 và đai ốc 2 x Bu lông lục giác M4 x 16 và đai ốc 4 x Bu lông lục giác M4 x 18 và đai ốc 5 x Bu lông lục giác M4 x 30 và đai ốc 2 x Bu lông lục giác M4 x 6 2 x Bu lông lục giác M2 x 12

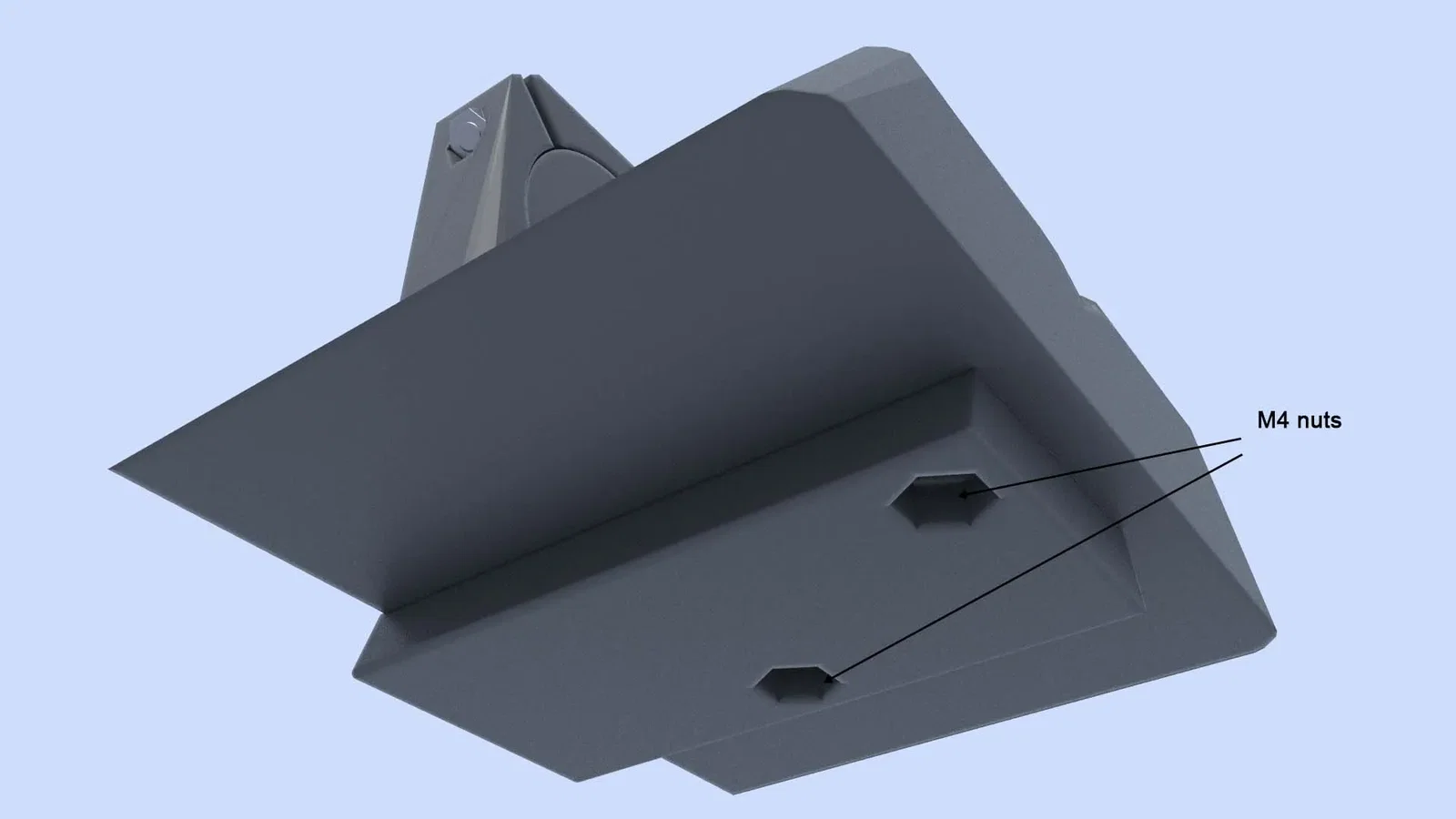

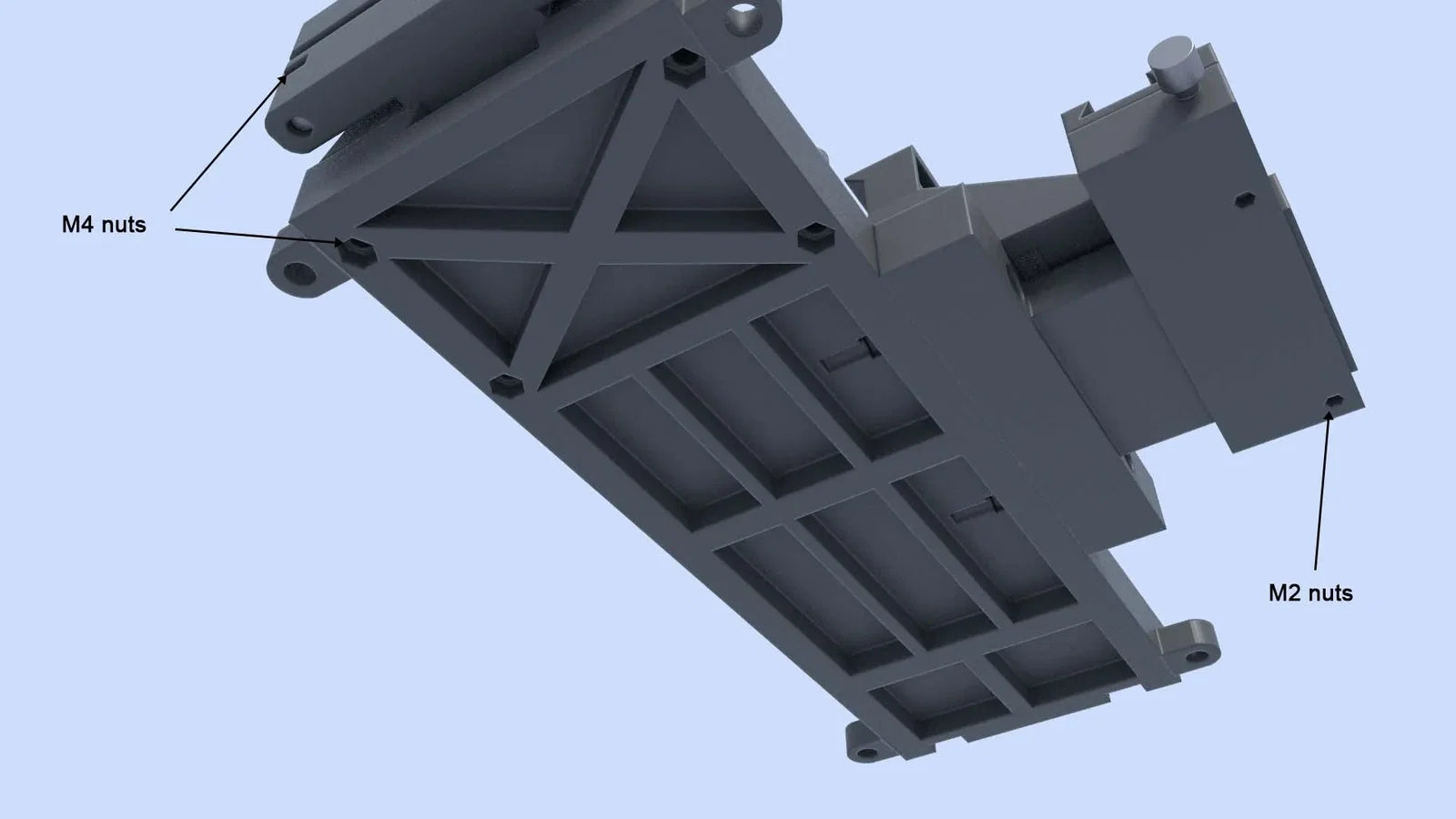

2 x Đai ốc M3 15 x Đai ốc M4 2 x Đai ốc M2

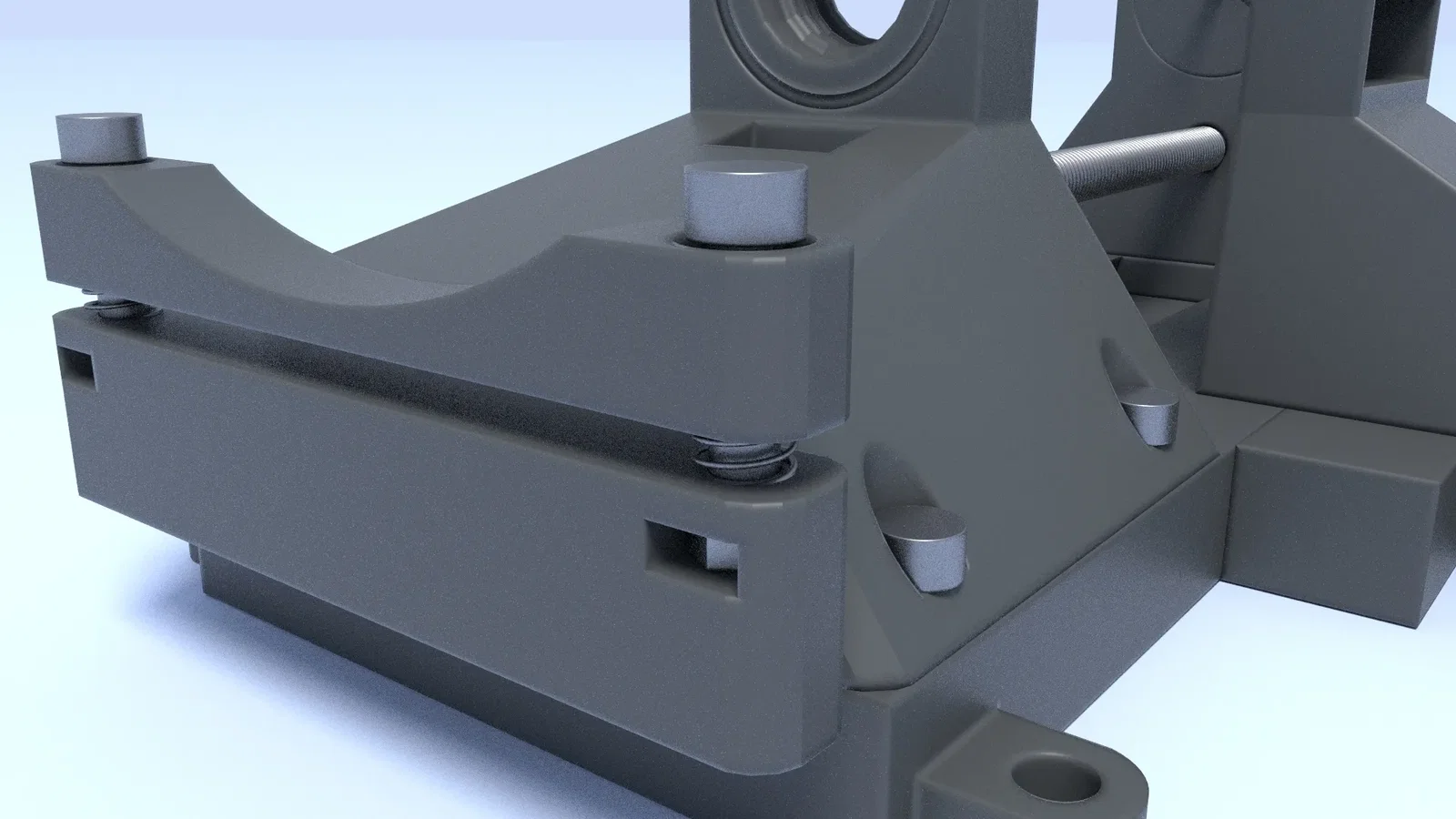

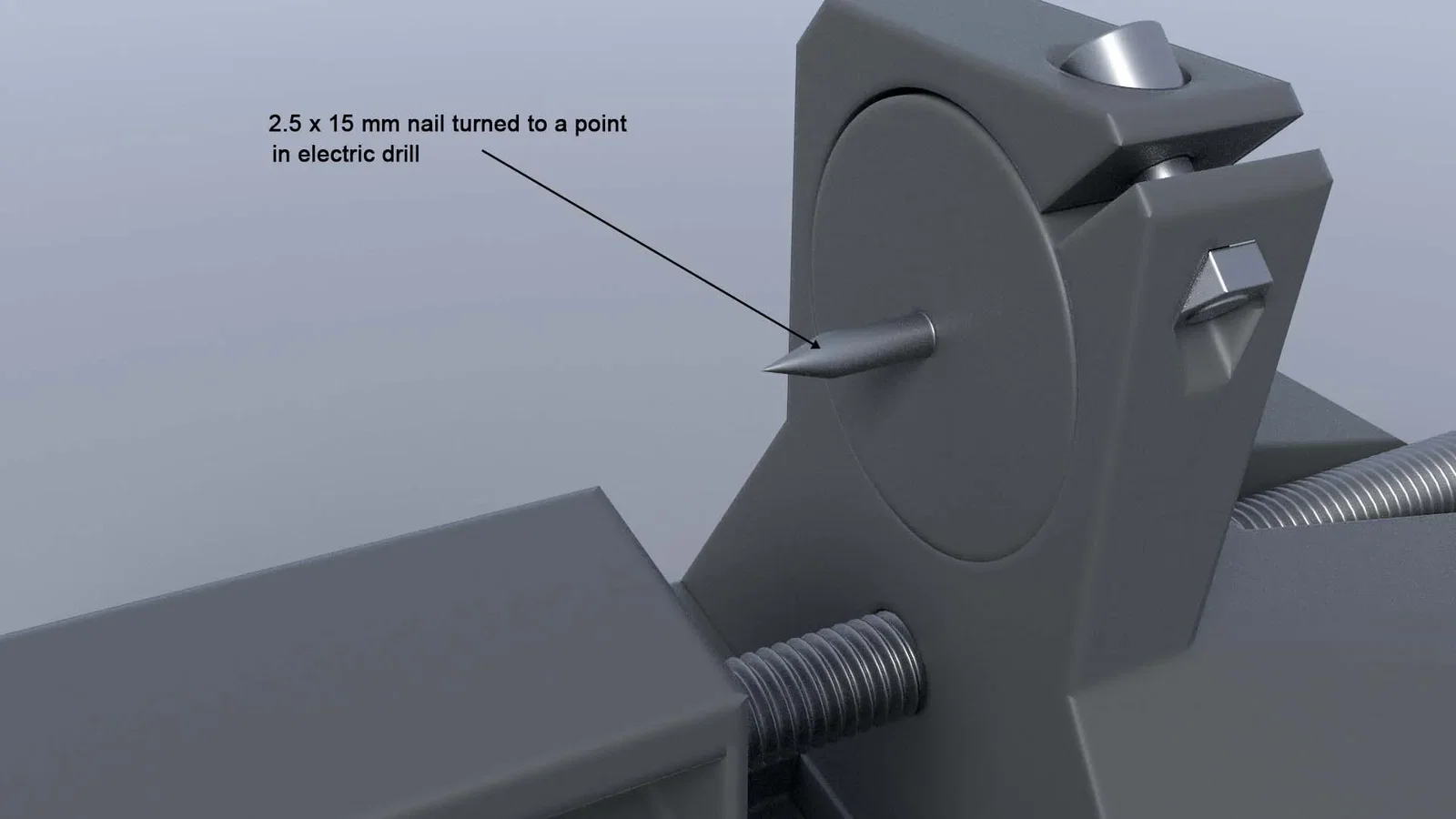

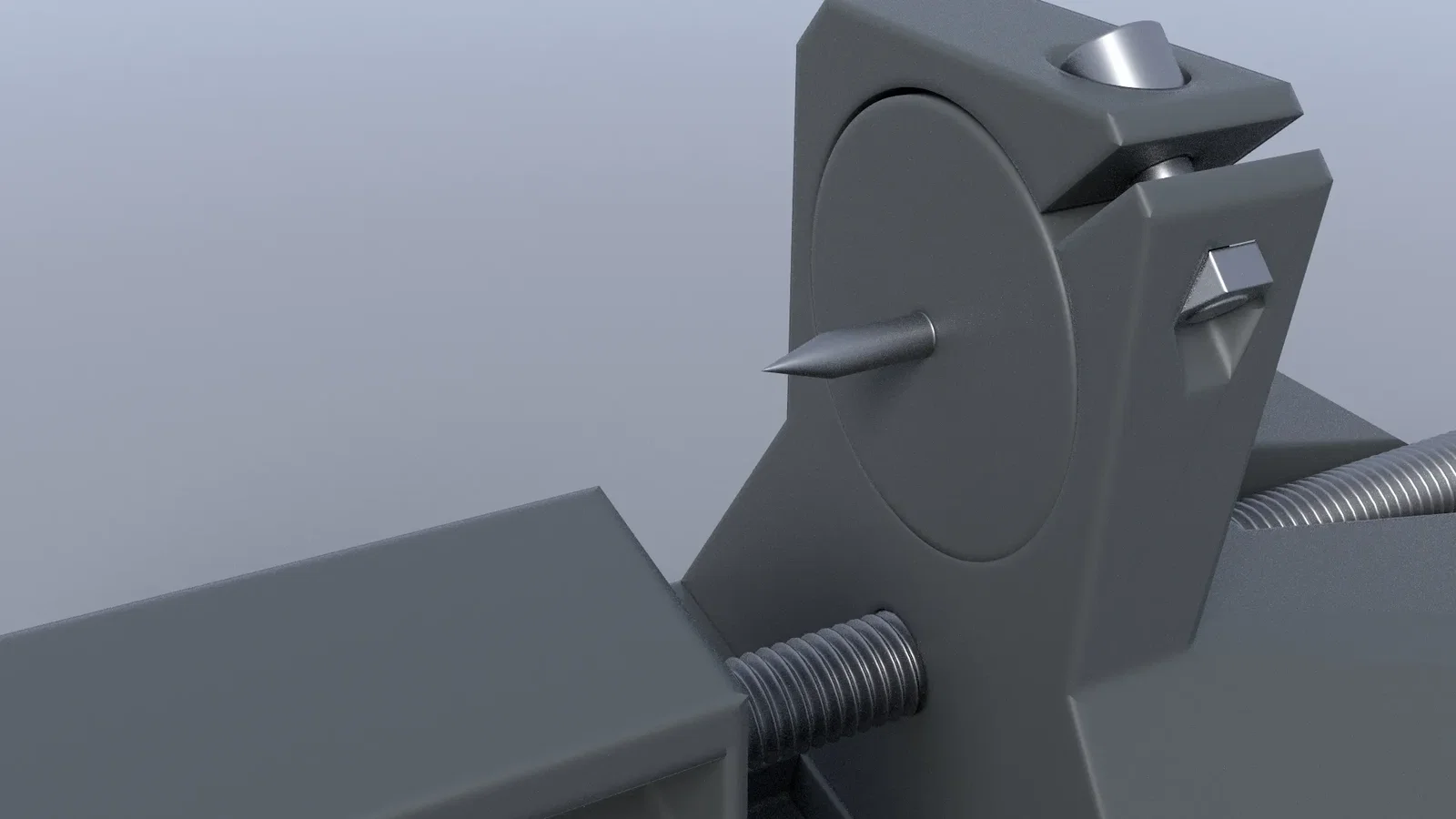

2 x Lò xo giãn 6 mm x 6 mm (khá cứng - để đỡ thân Dremel) Đinh sắt đường kính 2.5 mm x 15 mm (đã mài nhọn cho collet đuôi trục)
