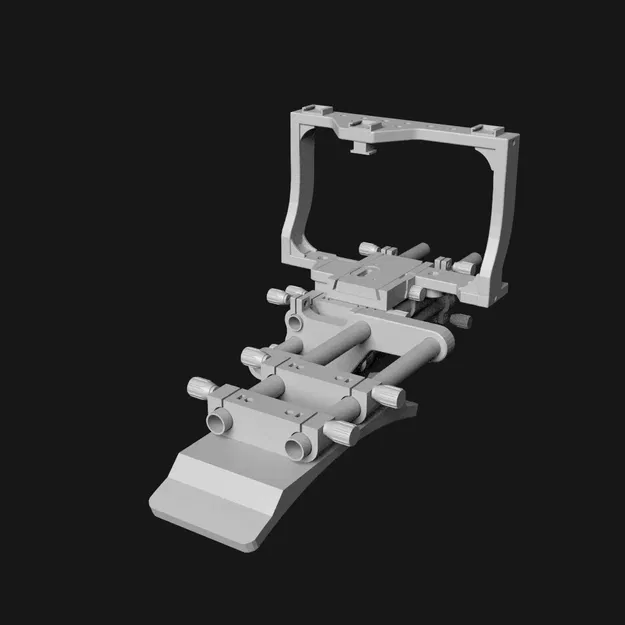

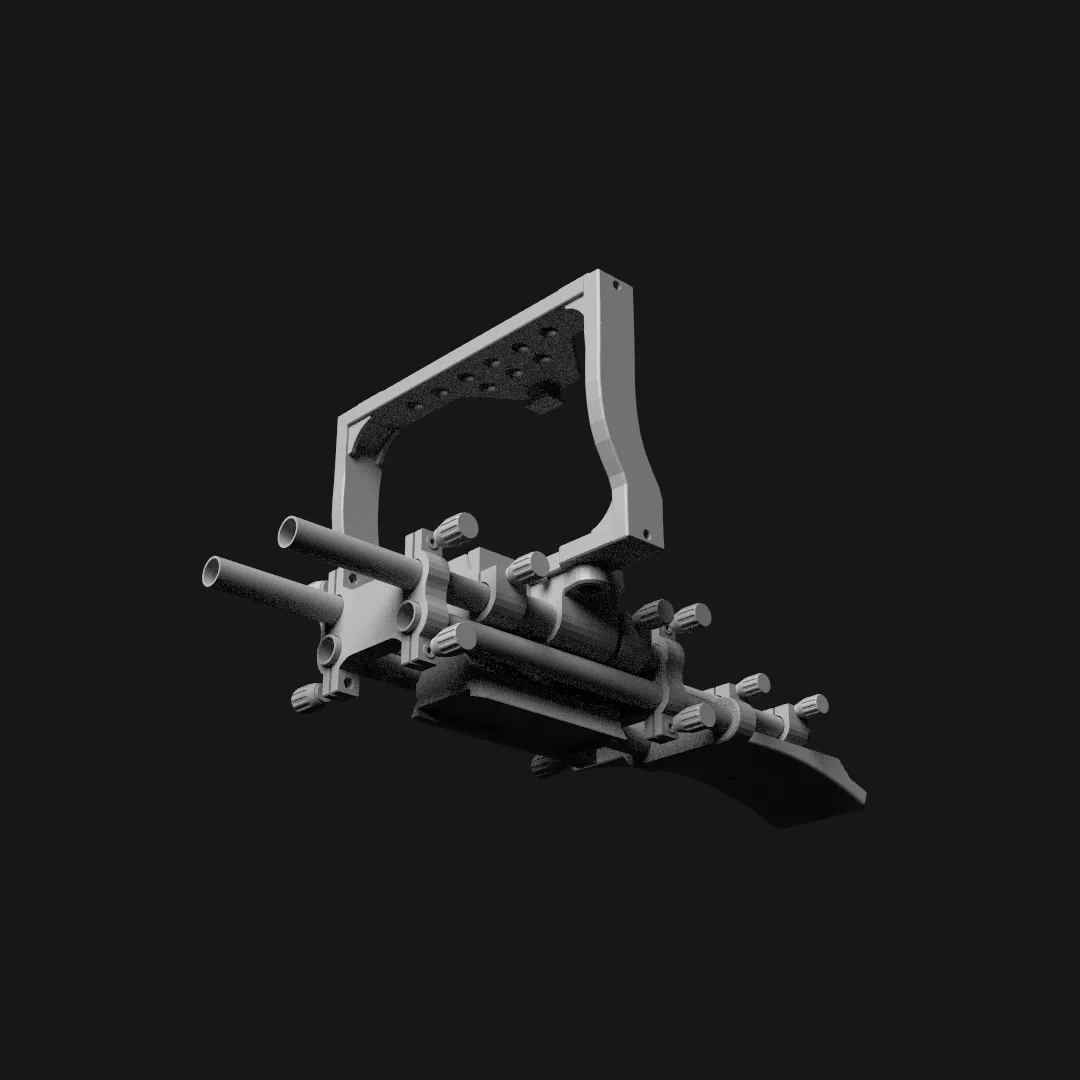

Bộ Khung DSLR Nikon D500

Bộ Khung DSLR Nikon D500 Full

Cập nhật 09-08-2025

Xin lỗi - quên mất file handle_bracket.stl
Giờ đã bổ sung.

THỨ CẦN IN:

1 x 15mm_spacer_long 1 x 15mm_spacer_medium 1 x 15mm_spacer_short 1 x cage_base 1 x cage_left_side 1 x cage_right_side 1 x cage_top 2 x double_rod_spacer 1 x handle_plate 1 x hotshoe_lock 1 x QR_base 1 x QR_lock 1 x QR_slide 1 x QR_thumbscrew 1 x rail_mount_for_QR 8 x rod_stop (tùy chọn) 8 x spacer_thumbscrew 4 x single_rod_spacer 1 x stepped_clamp 1 x tripod_riser_block 2 x handle_bracket 1 x shoulder_pad

KHÔNG CẦN IN:

2 x thanh nhôm 15mm x 200 mm 2 x thanh nhôm 15mm x 250 mm 2 x thanh ren M3 x 18 mm 2 x thanh ren M3 x 25 mm 4 x thanh ren M3 x 38 mm 1 x thanh ren M3 x 58 mm 1 x vít ¼” UNC cho máy ảnh 9 x đai ốc lục giác ¼” UNC 8 x thanh ren M3 x 30 mm 4 x vít M3 x 18 mm 30 x đai ốc M3 (+ dự phòng)

4 x thanh ren M6 x 18 mm 8 x đai ốc M6 tấm cao su mỏng (60 mm x 10 mm)

1 x lò xo giãn 3.2 mm (đường kính trong) x 4mm (tùy chọn)

2 x tay cầm có thanh 15mm

IN ẤN:

Khuyến khích dùng PTEG hoặc ABS để chắc chắn, nhưng tui dùng PLA thấy cũng ổn.

Vít vặn:

Dừng in ở lớp mà mặt phẳng của nó ngang bằng với phần lõm của đai ốc M3. Đặt đai ốc vào chỗ lõm rồi in tiếp.

Độ cao lớp: 0.15 mm Ruột: 15% Cần hỗ trợ cho phần đáy khung (cage base) bên dưới phần giữa và trên đáy khung, đỉnh khung để đỡ các chốt cuối cho kết quả tốt nhất.

ĐỊNH HƯỚNG:

Theo định hướng trong file STL.

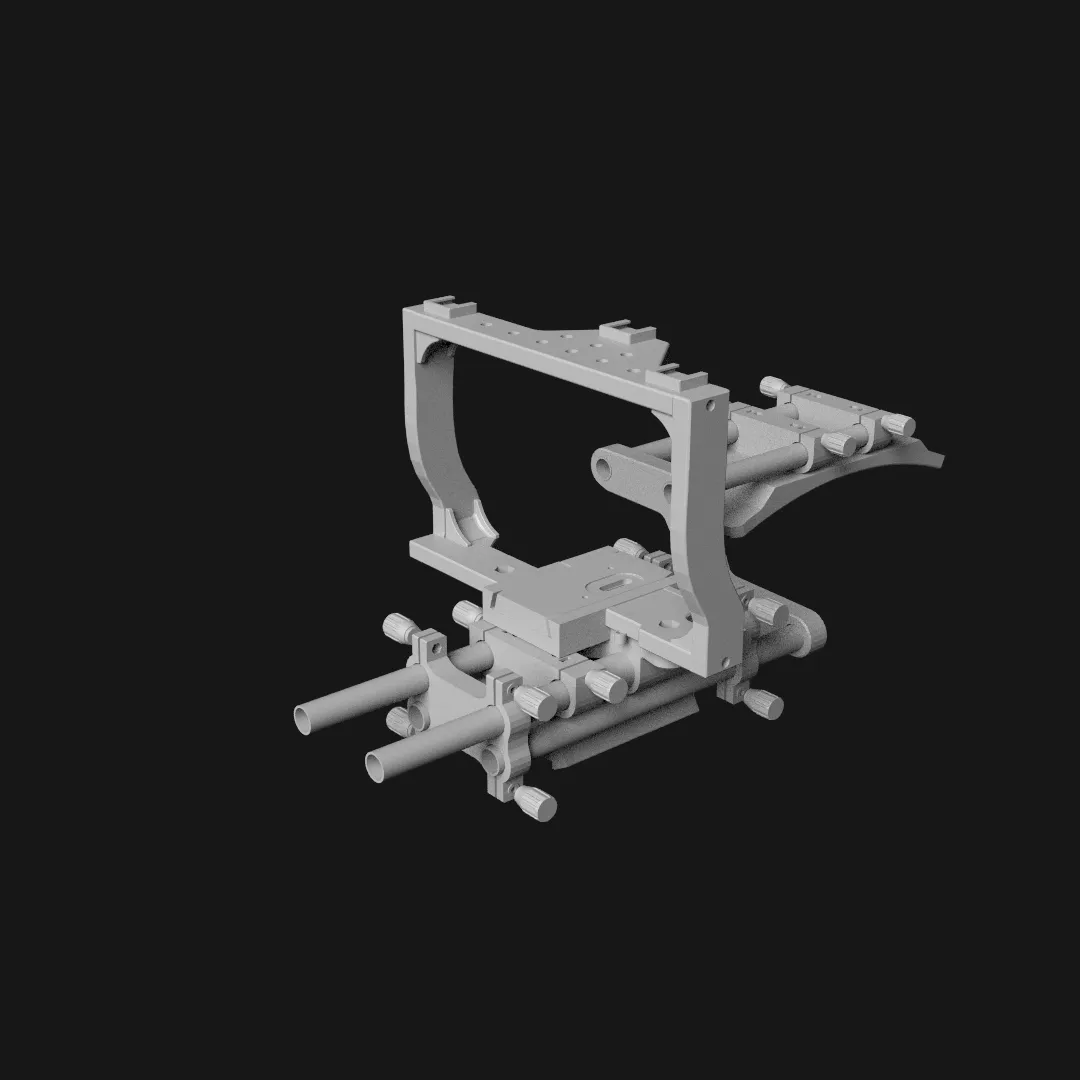

LẮP RÁP KHUNG (CAGE ASSEMBLY):

Xem hình minh họa. Tui dùng ốc 3 mm x 20mm từ hộp đồ cũ để gắn hai bên. Ốc 3M cũng được, hoặc thanh thép 3 mm trơn cũng ổn, miễn là gắn chặt hai bên vào đáy và đỉnh.

Đừng dán cố định cái khóa hotshoe – cái khung được thiết kế để trượt máy ảnh vào trước, rồi chỉnh xuống cho đến khi đáy máy ảnh được cố định bằng vít ¼” UNC từ bên dưới.

Cắt tấm cao su mỏng và dán bằng keo siêu dính vào phần lõm nông trên đáy để tránh máy ảnh bị xoay. Tui dùng mấy miếng ruột xe đạp cũ.

LƯU Ý:

Nhớ là cái khung này làm bằng nhựa nên không chịu được va đập mạnh như khung kim loại đâu. Đừng mong các khe cắm cold shoe chịu được nhiều trọng lượng (tui đã dùng khung này với mic Rode và màn hình 5 ½” (kèm pin) thì thấy vẫn ổn).

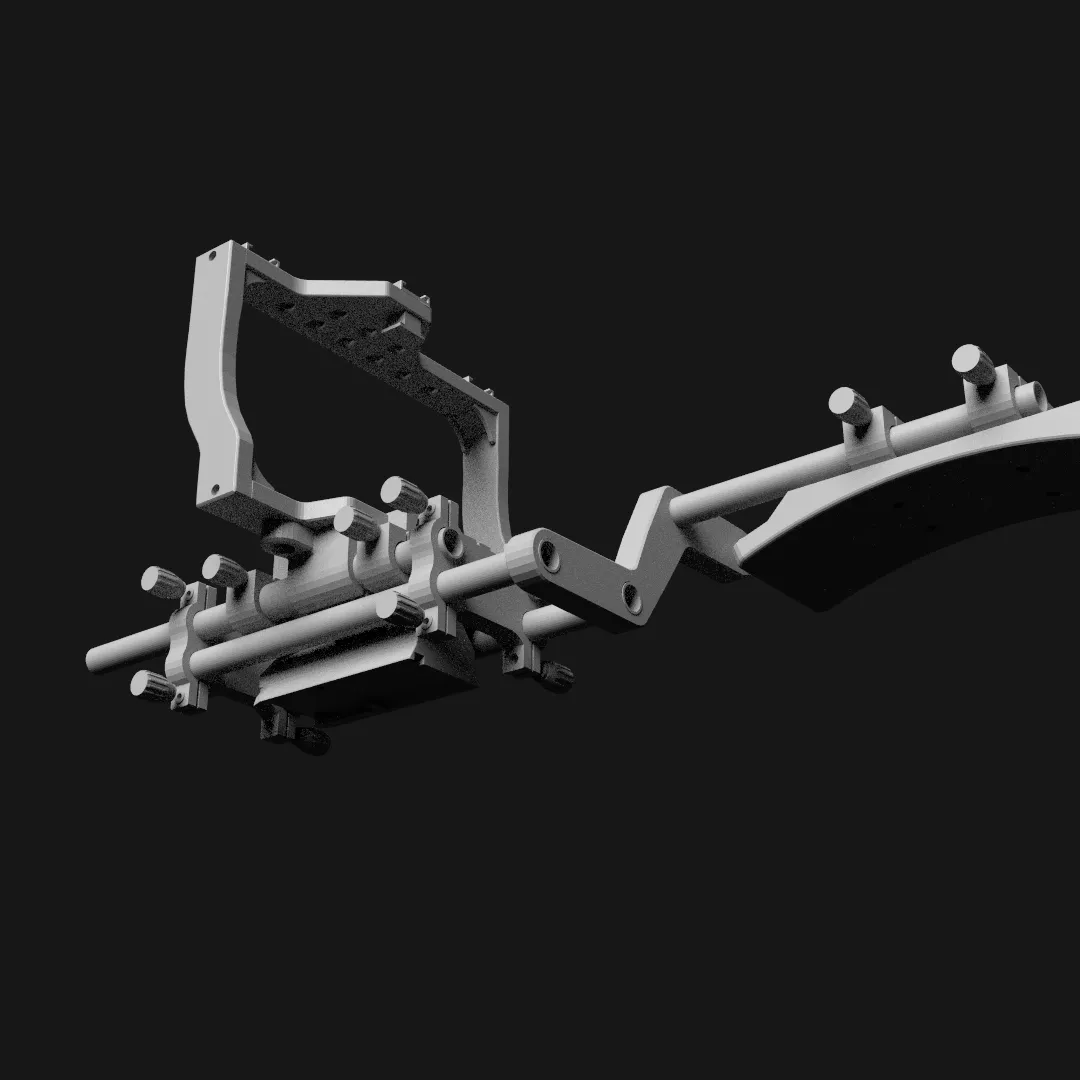

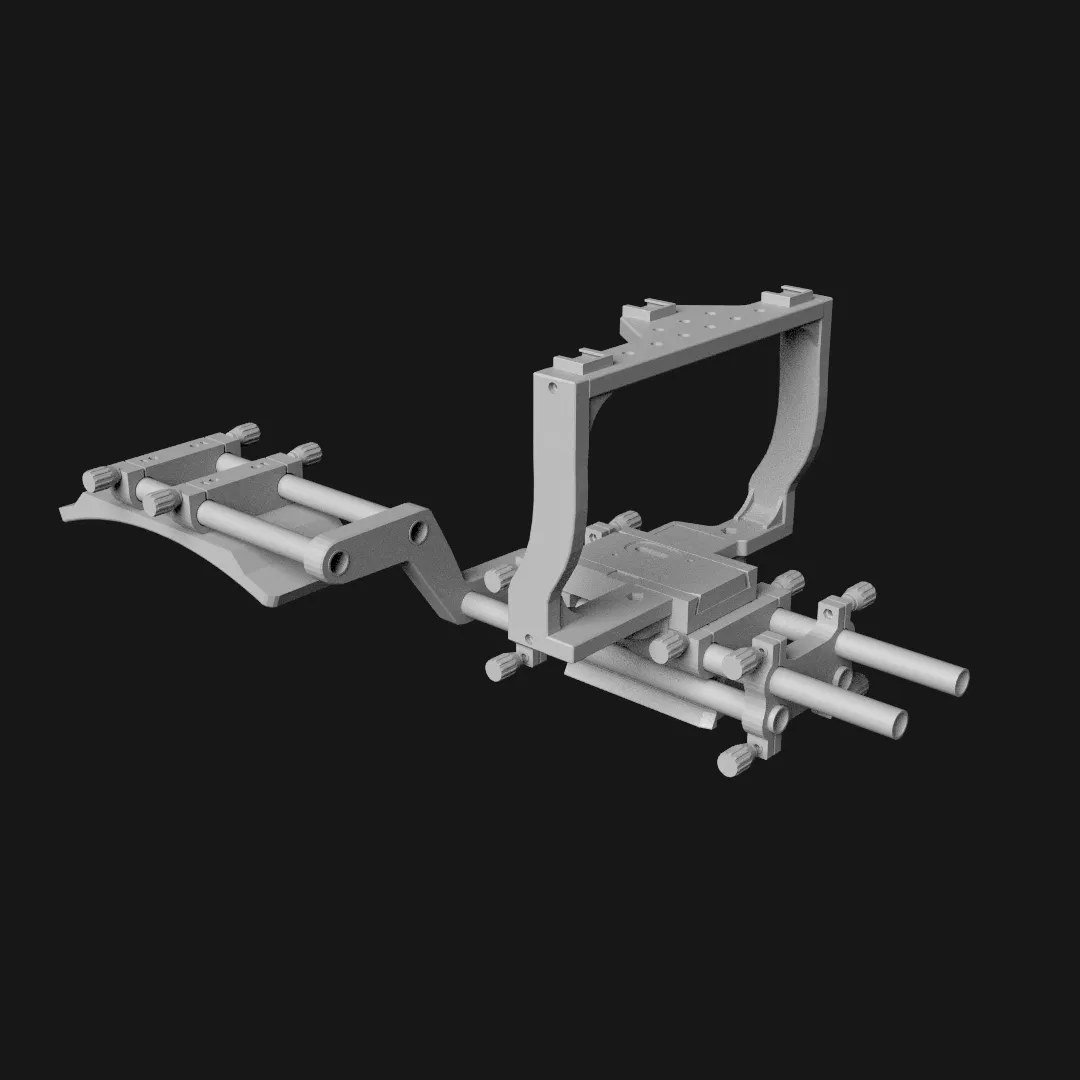

LẮP RÁP BỘ KHUNG (RIG ASSEMBLY):

Vít vặn:

Cho keo epoxy vào đầu thanh ren M3 (cắt theo kích thước và làm sạch ba via) rồi vặn chặt vào vít. Để khô hoàn toàn.

Chung:

Lắp đai ốc M3 vào tất cả các lỗ lục giác trên mọi bộ phận.

Vặn vít vào mặt ngoài của tất cả các bộ phận double_ và single_rod_spacer.

Gắn 2 cái single_rod_spacer (mặt phẳng hướng lên) vào tripod_riser_block.

Sử dụng 2 đai ốc M6 và thanh ren M6 x 19 mm, gắn QR_base vào tripod_riser_block. LƯU Ý: cạnh dài của khối hướng về phía sau bộ khung và phần lõm trên cạnh tấm QR phải nằm trên cạnh ngắn của khối (chỉ khớp với lỗ M6 theo một chiều).

Luồn thanh 250 mm qua phía trước bên phải của bộ phận lắp ráp (từ phía trước) và qua ống 15mm_spacer_short, giữ nó giữa single_rod_spacer và tripod_block. Luồn thanh qua khối hoàn toàn rồi qua ống 15mm_spacer_medium. Sau đó luồn qua lỗ trên cùng bên phải của double_rod_spacer cho đến khi thanh nằm sát phía sau double_rod_spacer và vặn chặt vít để khóa.

Luồn thanh 250 mm thứ hai qua single_rod_spacer phía trước bên trái, qua ống 15mm_spacer_medium và tiếp tục luồn về phía trước để nằm sát double_rod_spacer đã khóa. Vặn chặt vít.

Luồn double_rod_spacer thứ hai lên phía trước các thanh ray với các lỗ hở hướng xuống dưới và vặn chặt các vít phía trên.

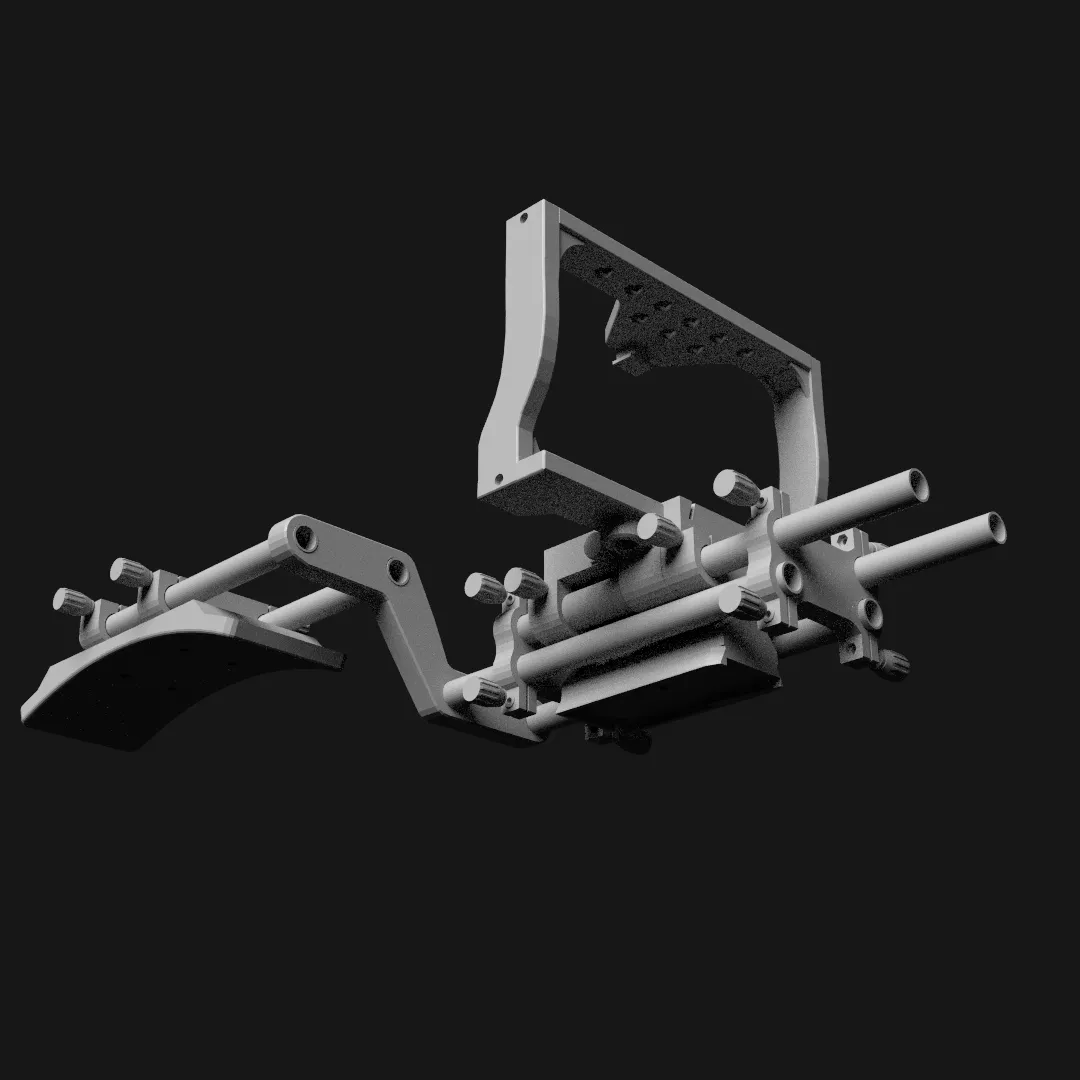

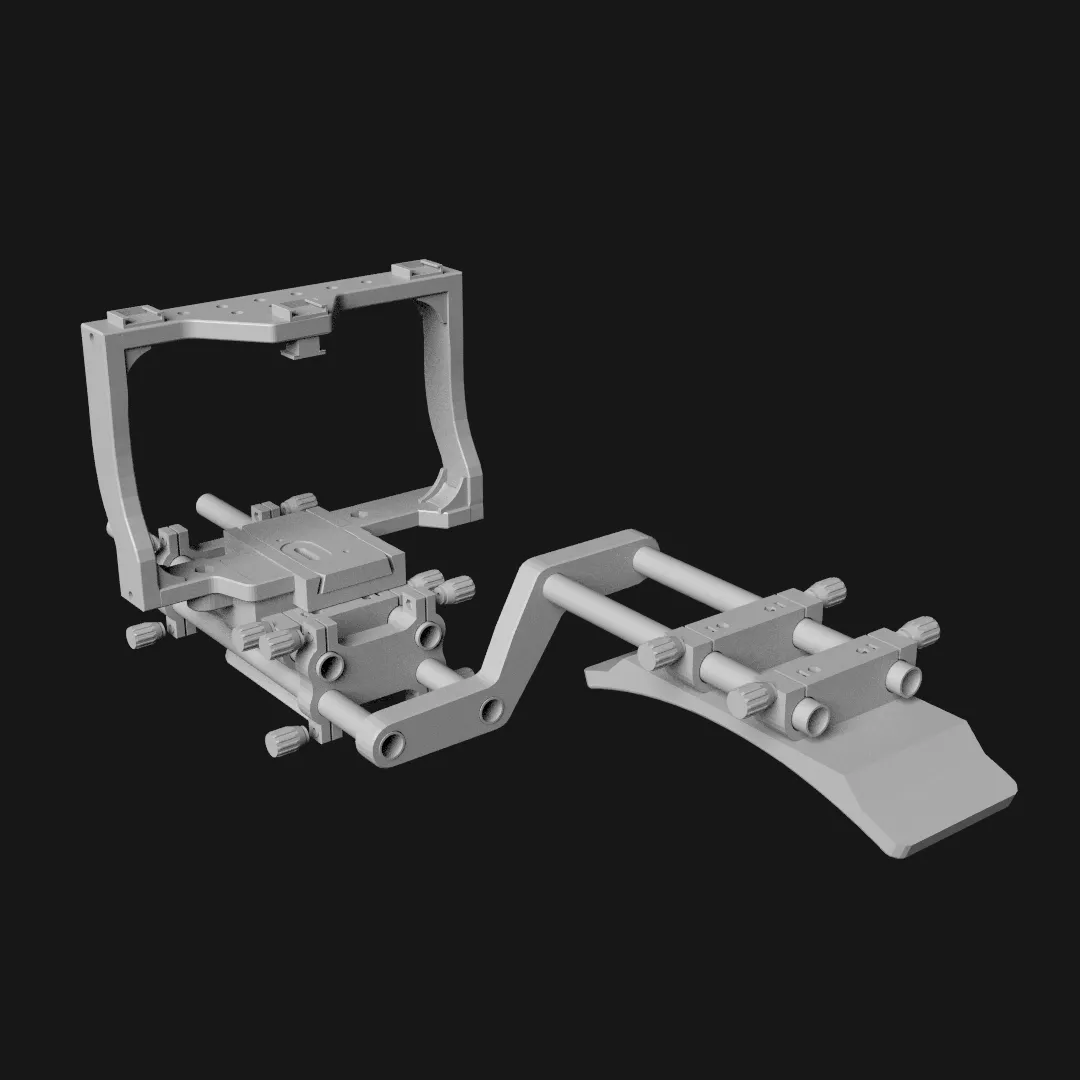

BỆ ĐỠ VAI:

Cái stepped_bracket được thiết kế để lắp rất khít vào các thanh ray.

Đóng 2 thanh ray 200 mm vào các lỗ trên cùng bên phải của stepped_bracket – khung này đối xứng.

Đóng 2 thanh ray còn lại vào khung đối diện với hai thanh đầu tiên.

Gắn 2 miếng single_rod_spacer vào mặt phẳng trên cùng của shoulder_pad bằng 4 thanh ren M3 x 25 mm với 4 đai ốc M3.

Trượt shoulder_pad lên các thanh ray ngắn hơn và vặn chặt vít.

Luồn các thanh ray dài của bệ đỡ vai qua các lỗ dưới của 2 double_rod_spacer trên bộ khung và vặn chặt vít.

Có thể gắn các phụ kiện tiêu chuẩn (cho thanh ray 15 mm) lên bộ khung như focus theo máy, matte-box, v.v.

Bộ khung (có hoặc không có bệ đỡ vai) có thể gắn lên đế gá nhanh Manfrotto 501 tiêu chuẩn.

Tôi không chịu trách nhiệm cho bất kỳ hư hỏng nào đối với thiết bị hoặc cá nhân – bạn sử dụng khung này với rủi ro của riêng mình.

Có bất kỳ ý kiến đóng góp nào đều được hoan nghênh.

Trân trọng, Paul
