Đế Gridfinity có trọng lượng, nam châm, không cần trụ đỡ

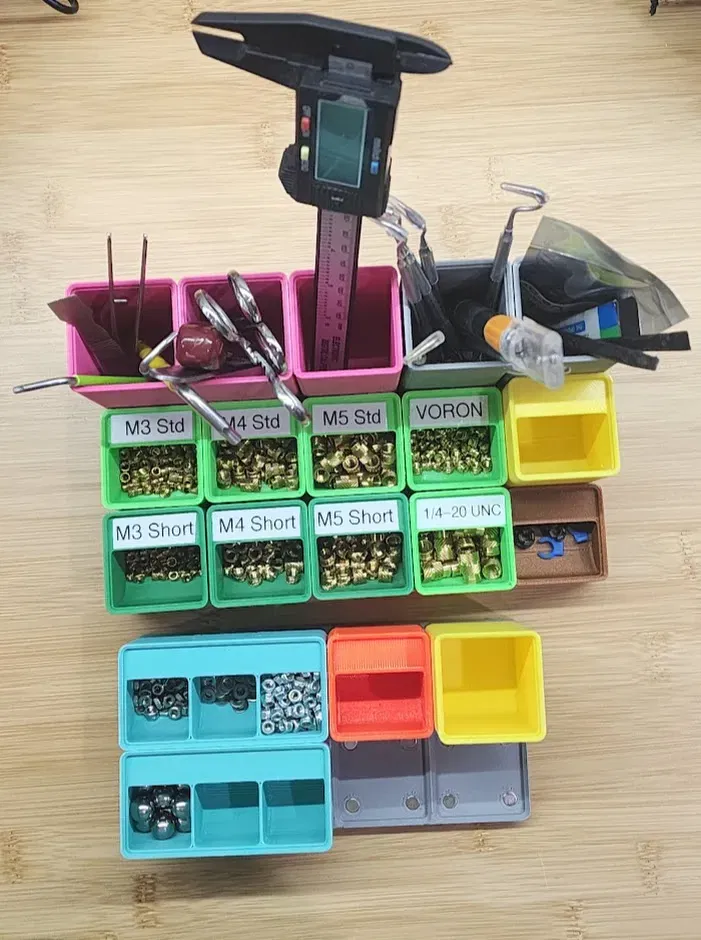

Gridfinity là một hệ thống lưu trữ và sắp xếp được giới thiệu bởi YouTuber Zack Freedman trong video này. Trong video này, anh ấy đã phác thảo các thông số kỹ thuật, với một lượng lớn tài liệu về tiêu chuẩn Gridfinity được xuất bản trên

Một vài thiết kế đế có sẵn, nhưng tôi thấy các đế có trọng lượng/nam châm có lỗ quá lớn để lắp nam châm đúng cách, buộc tôi phải dán từng cái vào. Việc này vừa bẩn tay vừa tốn thời gian. Tôi quyết định tự thiết kế đế của mình từ đầu để nam châm vừa khít và các lỗ chứa vật nặng không in ra tốt nếu không có trụ đỡ. Tôi muốn cái này in ra được mà không cần trụ đỡ.

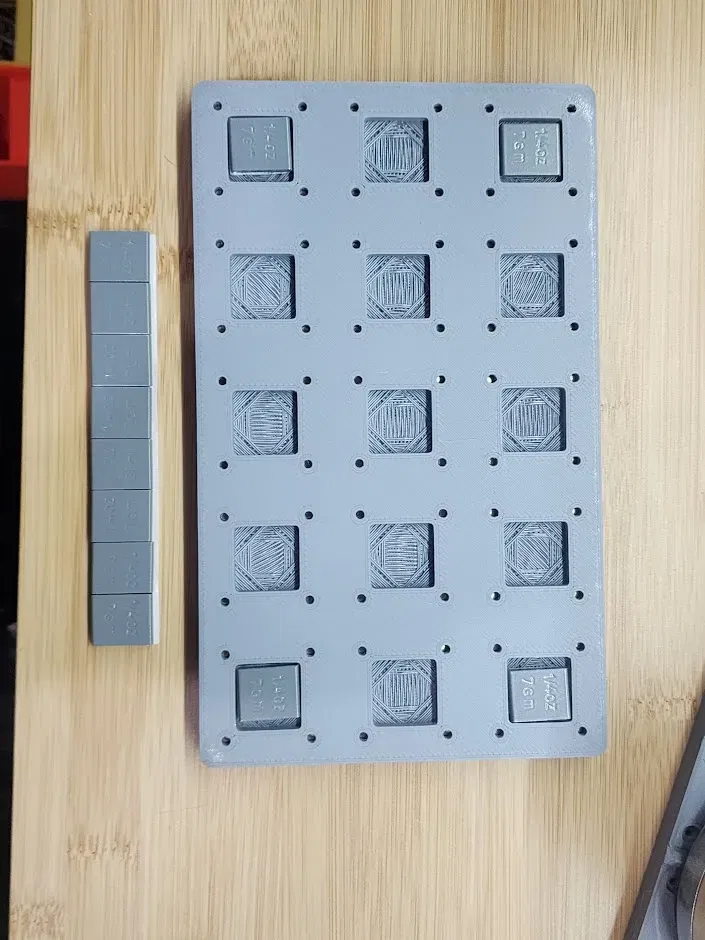

Tôi đã sử dụng phương pháp bắc cầu tuần tự được Angus từ Maker's Muse giải thích ở đây để loại bỏ trụ đỡ. Kết quả có thể thấy ở góc nhìn từ dưới lên của các đế.

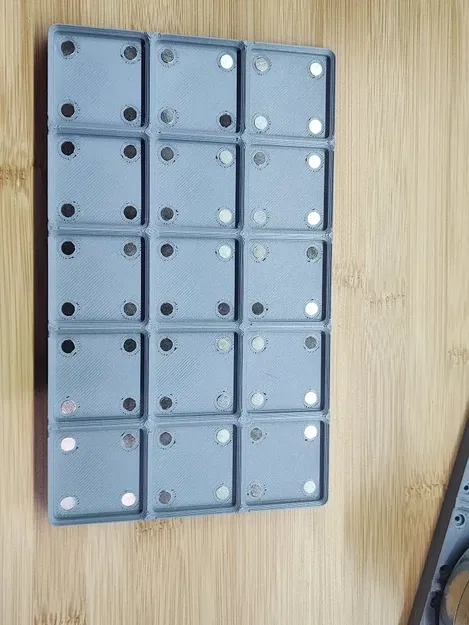

Tôi đã tham số hóa một vài kích thước trong mô hình, và sau khi thử nghiệm cùng một vài bản in thử, tôi đã đặt các khe nam châm có đường kính 6.2mm với độ sâu 2.3mm. Điều này đủ dễ để lắp nam châm bằng lực ma sát và cung cấp độ khít đủ để chúng ở yên trong khe của mình. Tiêu chuẩn yêu cầu 6.5mm, nhưng điều đó đòi hỏi phải dán từng nam châm vào. Cái này mang lại kết quả rất sạch sẽ và ít tốn công.

Mô hình này sẽ vừa với nam châm tròn 6x2 có bán trên Amazon và vật nặng cân bằng bánh xe từ Amazon.

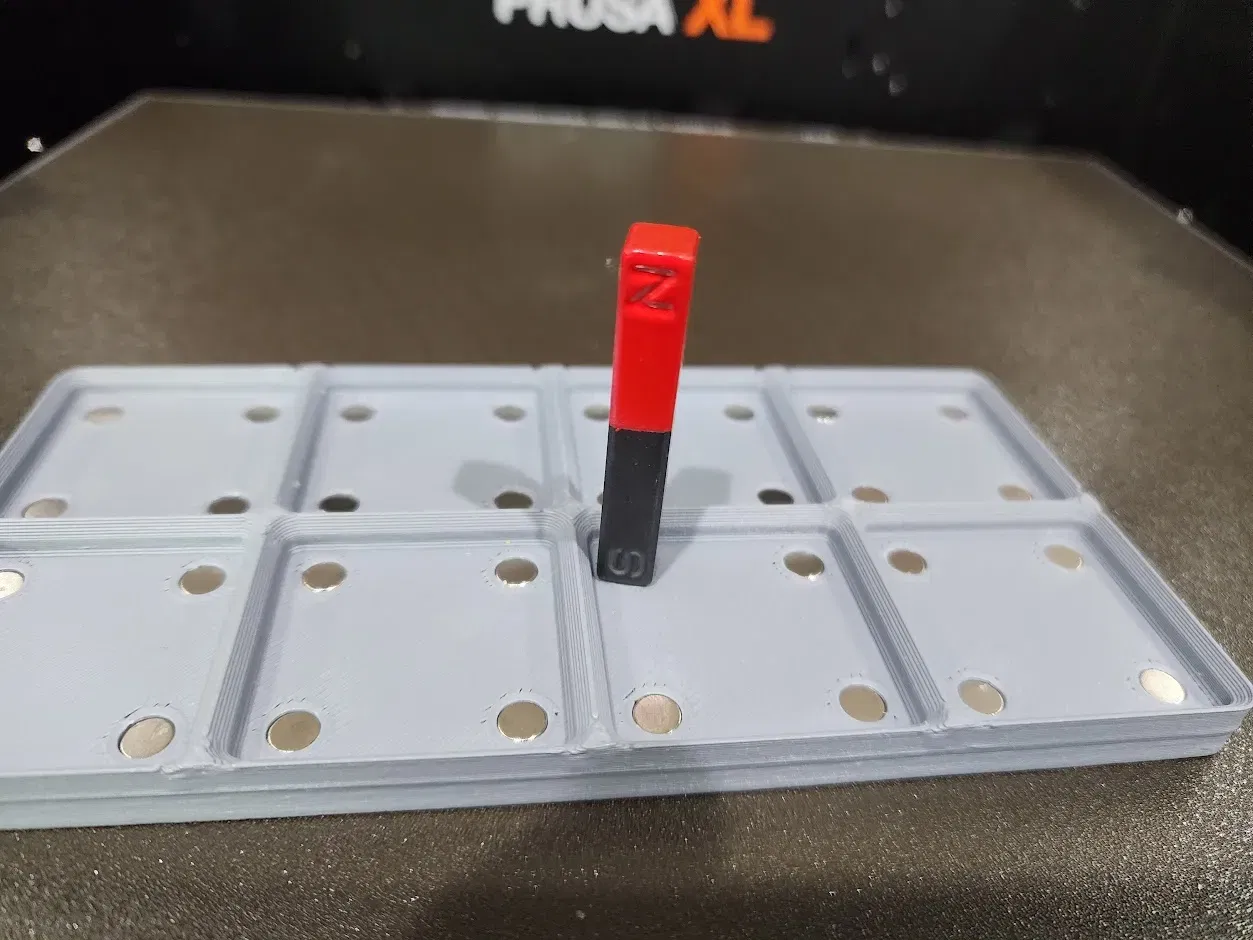

Khi lắp nam châm, hãy đảm bảo cùng một cực hướng lên trên mọi lúc để đảm bảo các đế của bạn có thể thay thế cho nhau. Tôi chọn cực Bắc hướng lên trên. Đây là một liên kết dễ nhớ (với các biểu đồ). Khá dễ dàng để tháo một nam châm bị lắp sai cực ra qua lỗ 3mm và lắp lại đúng cách nếu bạn mắc lỗi.

Xin vui lòng cho tôi biết nếu bạn tìm thấy bất kỳ vấn đề nào với các mô hình này - tôi muốn đảm bảo chúng hoạt động cho càng nhiều người càng tốt và cung cấp các mô hình đúng với tiêu chuẩn trong chừng mực hợp lý. (Việc phải dán hàng trăm nam châm vào không hợp lý với tôi, do đó tôi đã đi chệch khỏi tiêu chuẩn. Tuy nhiên, điều này có thể khác nhau giữa các máy in, vì vậy hãy cho tôi biết nếu bạn cần khe nam châm lớn hơn hoặc nhỏ hơn. Tôi đang xuất bản các tệp step để giúp bạn dễ dàng tự làm điều đó.)

Các vấn đề đã biết:

• Chưa có cách để kết nối các đơn vị lại với nhau - sẽ sớm có. Tôi sẵn sàng tiếp nhận các đề xuất ở đây và sẽ rất tốt nếu chuẩn hóa điều này để đảm bảo khả năng tương thích giữa các mô hình từ các nguồn khác nhau. Tôi đang cân nhắc một biểu tượng vô cực không có góc nhọn:
  • Vì những lý do rõ ràng...
  • Để tránh bất kỳ điểm tập trung ứng suất nào gây nứt theo thời gian.
