Ngàm Đồng Hồ So Vạn Năng AXA

Gắn trực tiếp vào các đầu giữ dao có dung tích cán 1/2 inch.

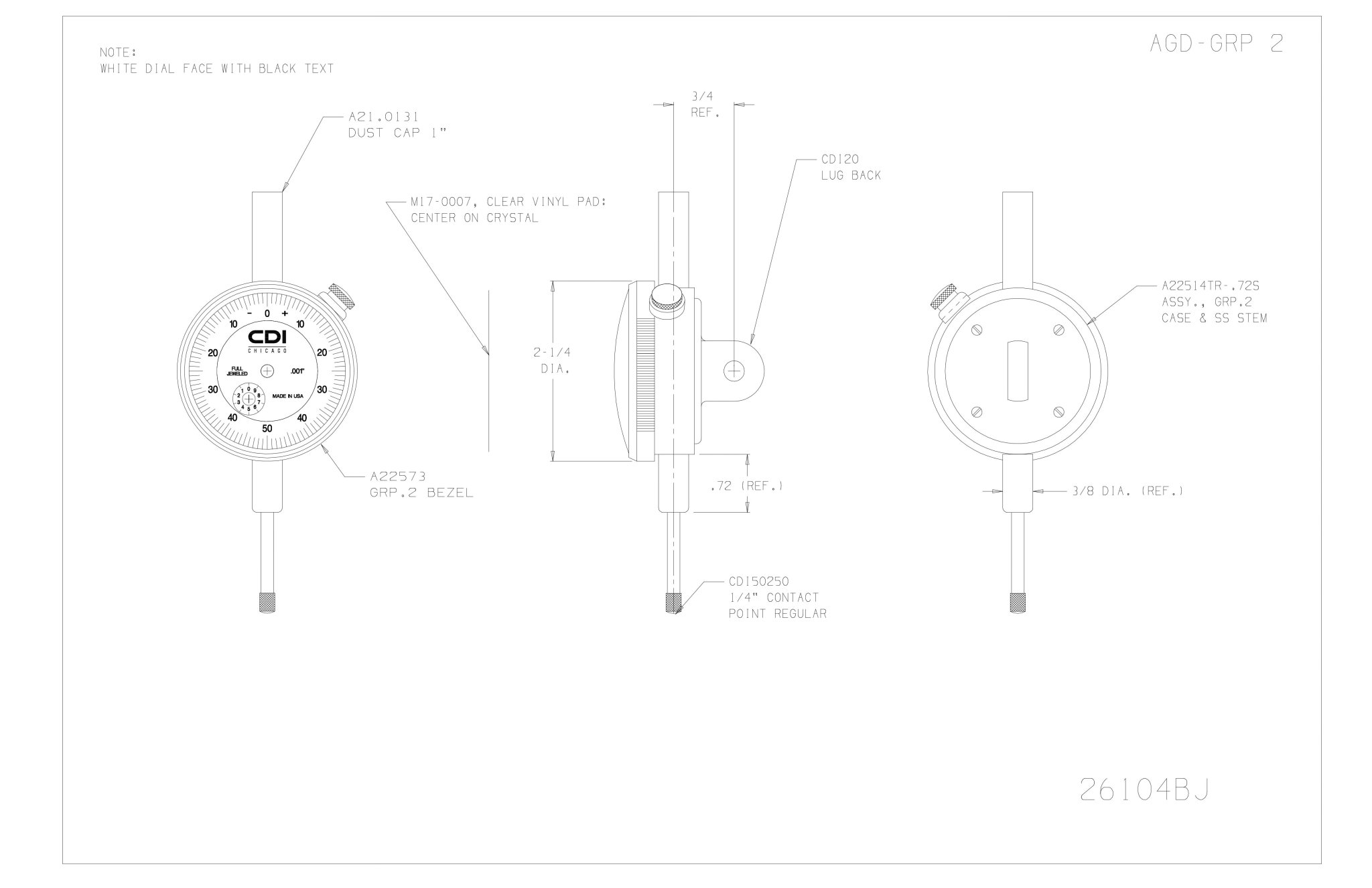

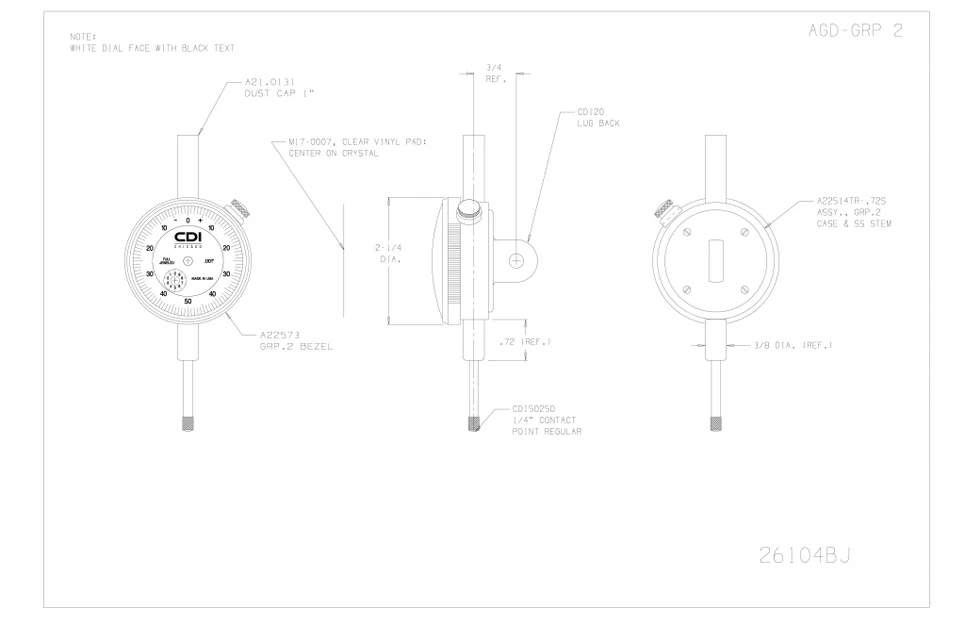

Được thiết kế để phù hợp với đồng hồ đo vạn năng Chicago 1 inch, độ chia 0.001 inch, tuy nhiên thiết kế này cũng nên hoạt động với hầu hết các đồng hồ đo vạn năng có viền 2 1/4 inch trở xuống, có tai gắn xuyên lỗ 1/4 inch.

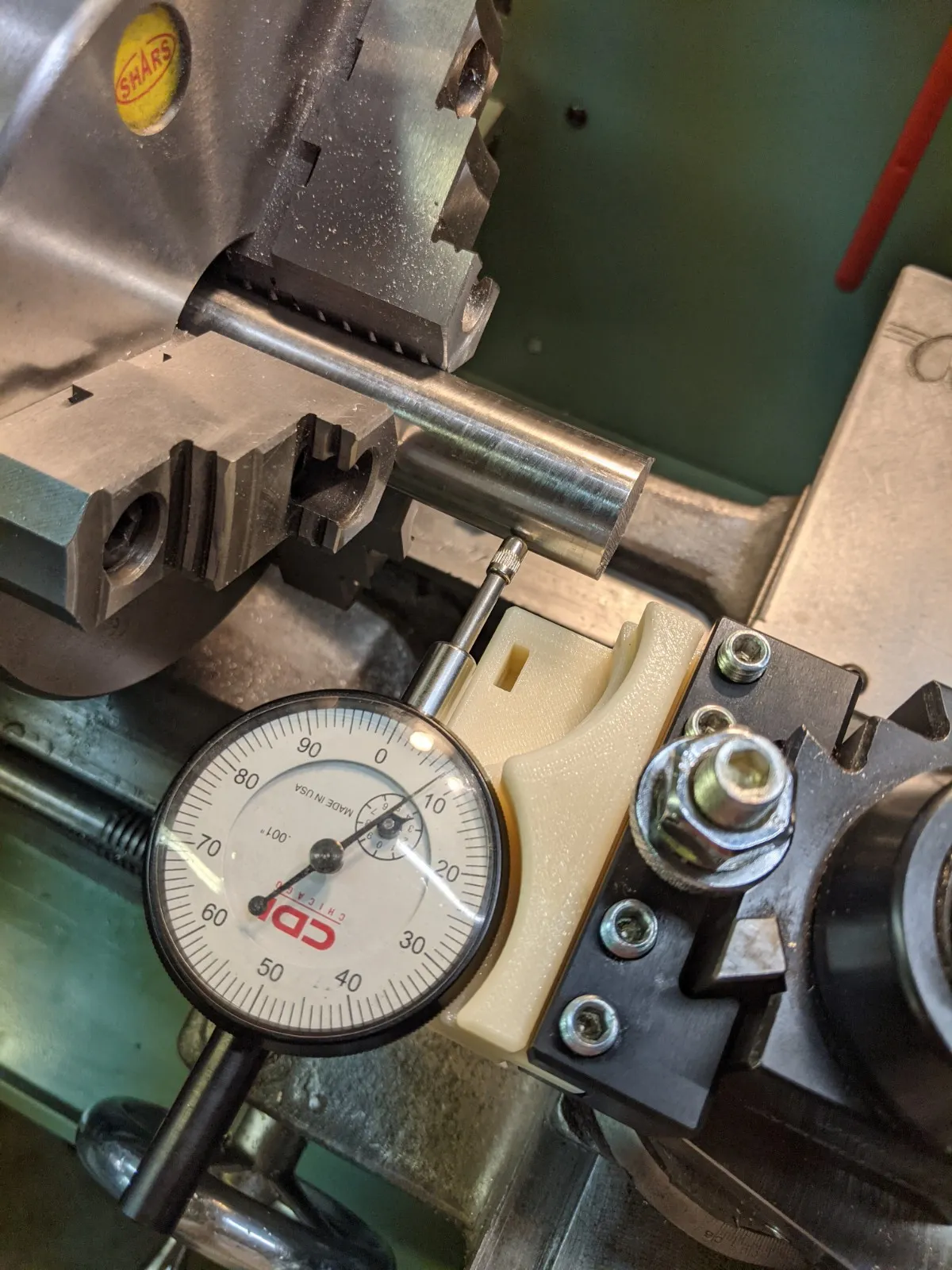

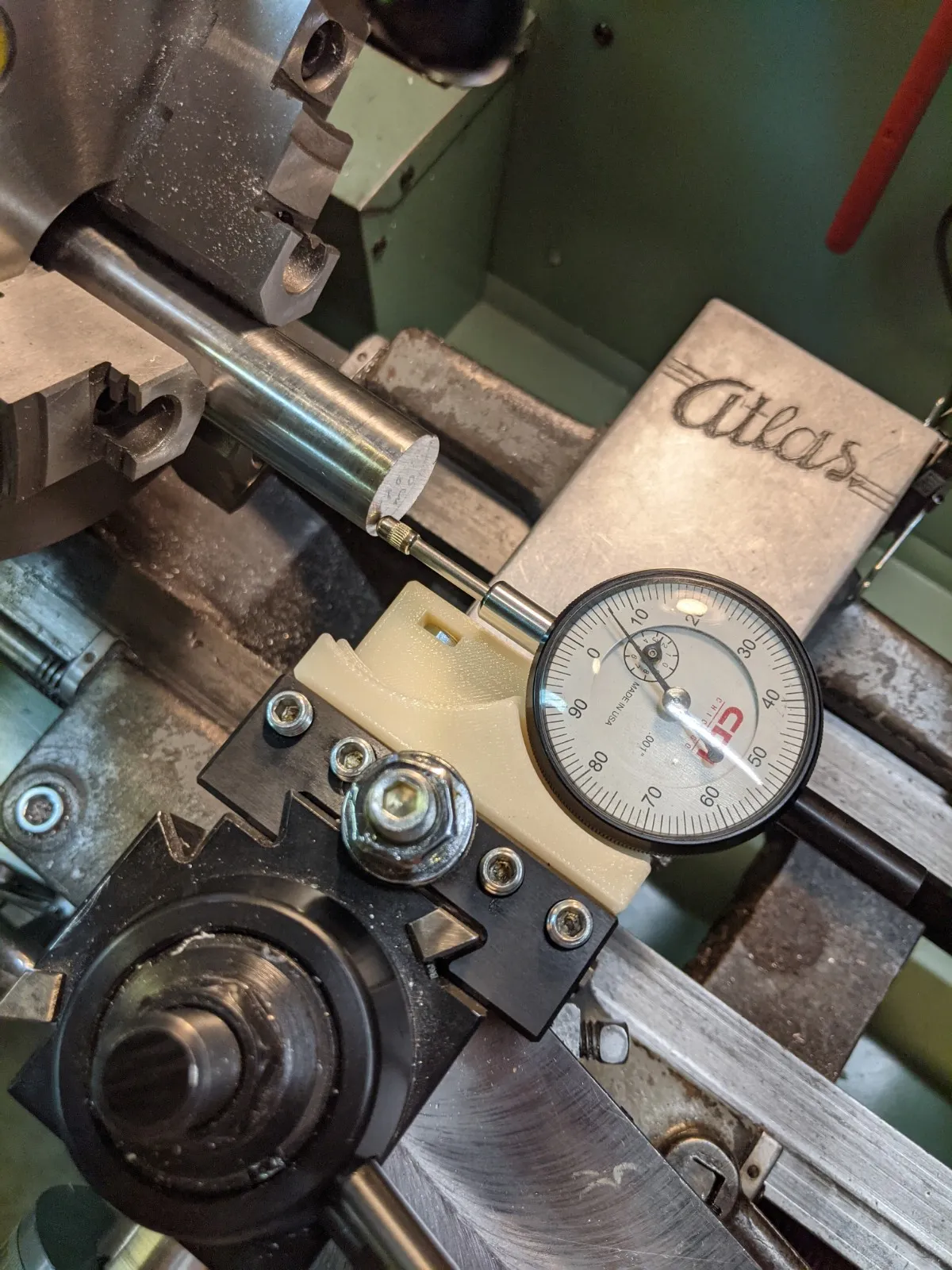

Có thể đảo ngược đồng hồ đo để đo mặt đầu của chi tiết cũng như đo hướng kính. Có hai vị trí trong mỗi cấu hình để cho phép định vị băng máy linh hoạt hơn và phù hợp với các đồng hồ đo hành trình dài hơn.

Một phần cắt cho phép ép đai ốc tiêu chuẩn #10-32 vào, và một vít máy #10 sẽ cố định đồng hồ đo vào ngàm một cách chắc chắn.

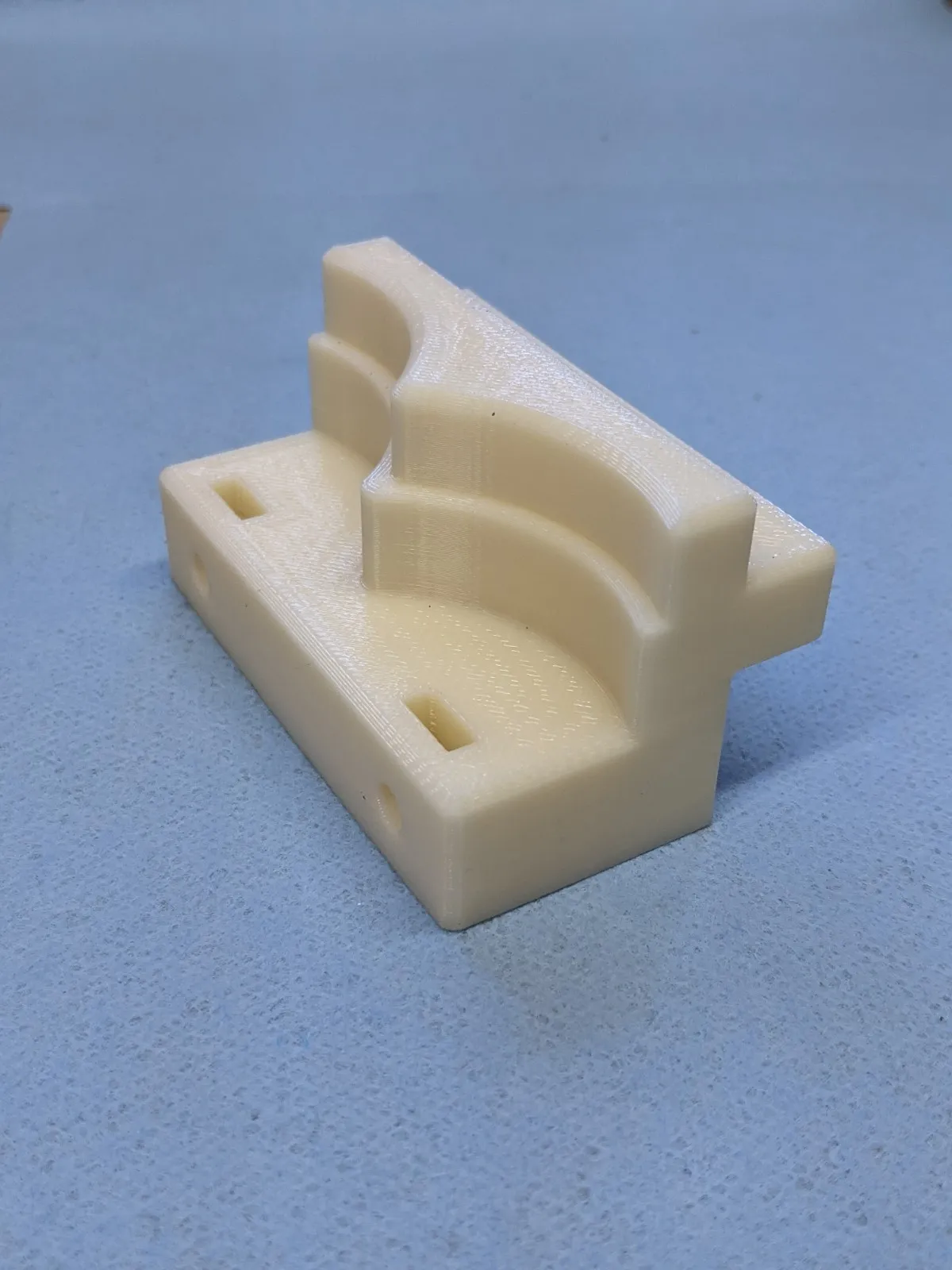

Khuyến nghị in với độ đặc dày, theo hướng hiển thị kèm vật liệu hỗ trợ.

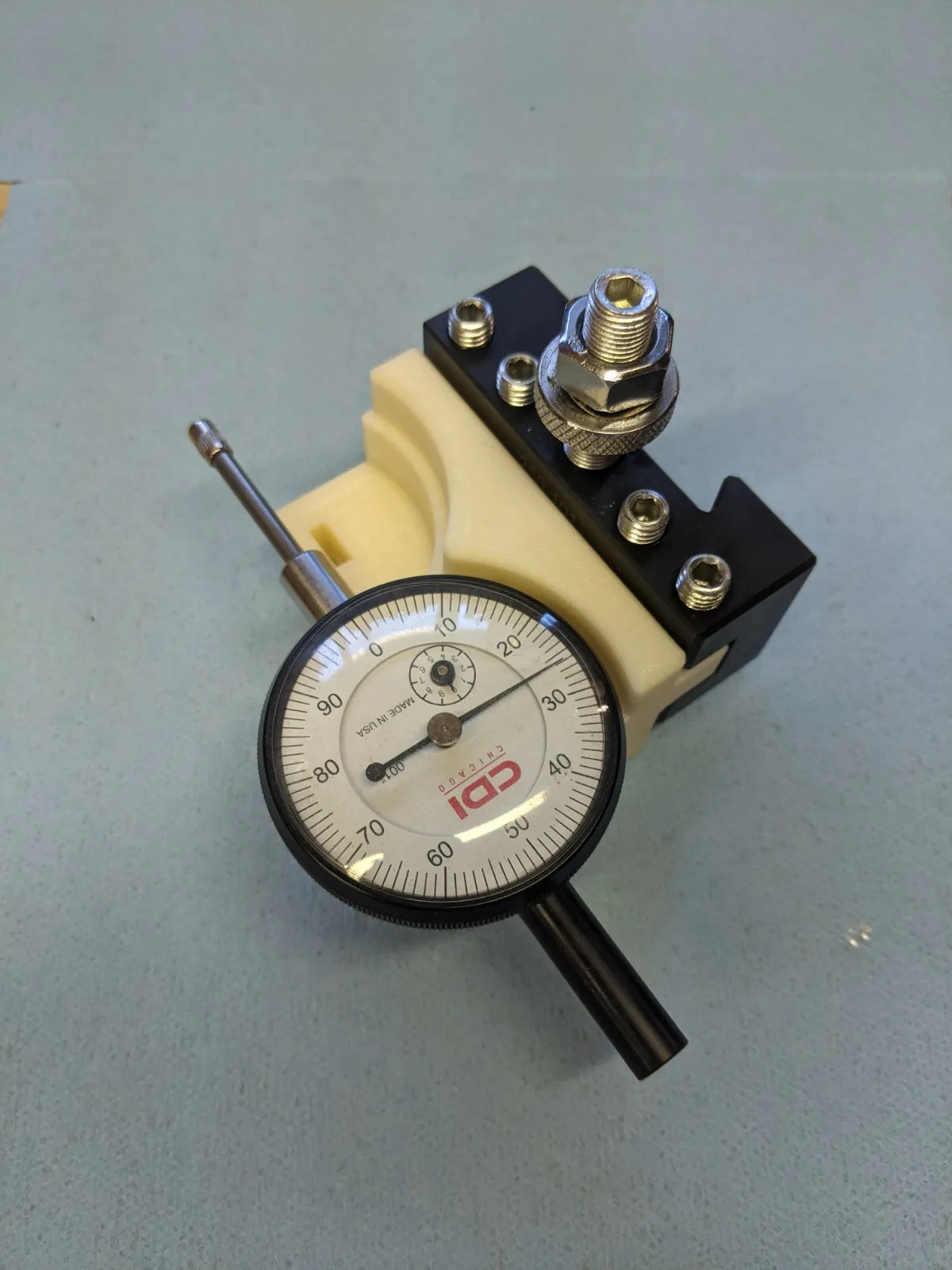

Ban đầu tôi thiết kế kiểu đuôi én AXA nhưng nhận thấy việc mua một đầu giữ dao AXA làm sẵn rẻ hơn là tìm các phần cứng cần thiết cho việc điều chỉnh chiều cao. Sử dụng đầu giữ AXA đã mài cũng có nghĩa là bạn được hưởng lợi từ độ cứng và khả năng định vị lặp lại của nó. Tôi đề xuất mua một vài đầu giữ này và dành riêng một cái cho đồng hồ đo.

Đầu giữ dao AXA: https://www.shars.com/turning-and-facing-holder-1-type-101-axa Vít máy 10-32 x 3/4 inch: https://www.mcmaster.com/91263A546/ Đai ốc 10-32: https://www.mcmaster.com/90480A195/
