Toolhead Siêu Nhẹ Cho Ratrig V-Core 3.1 (Goliath Short, VZ-Hextrudort, CPAP, MGN9H)

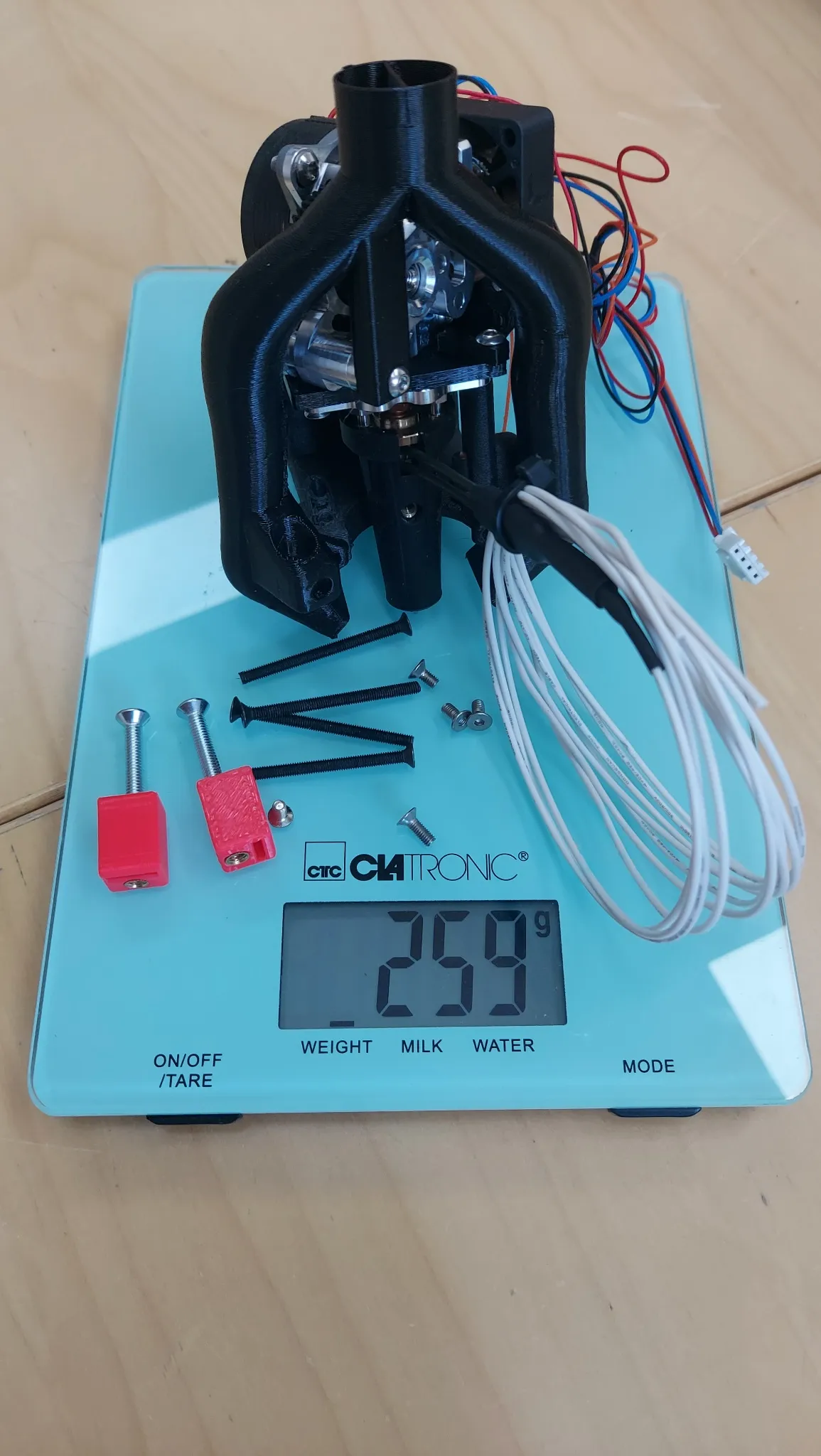

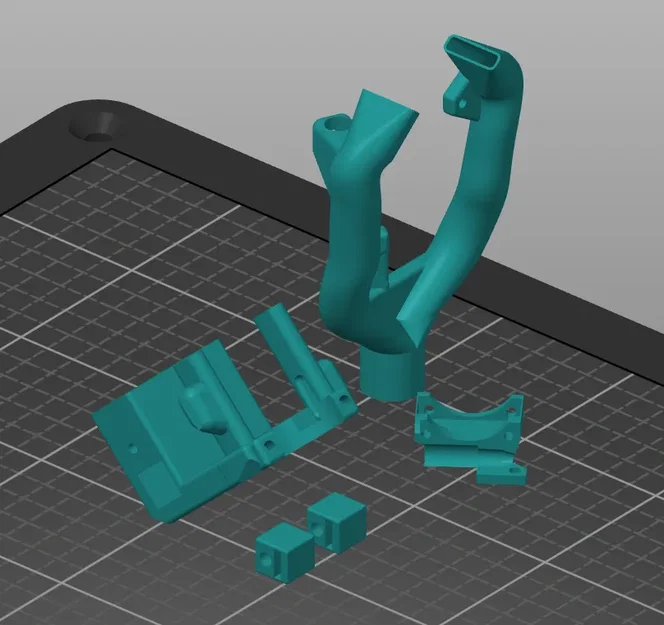

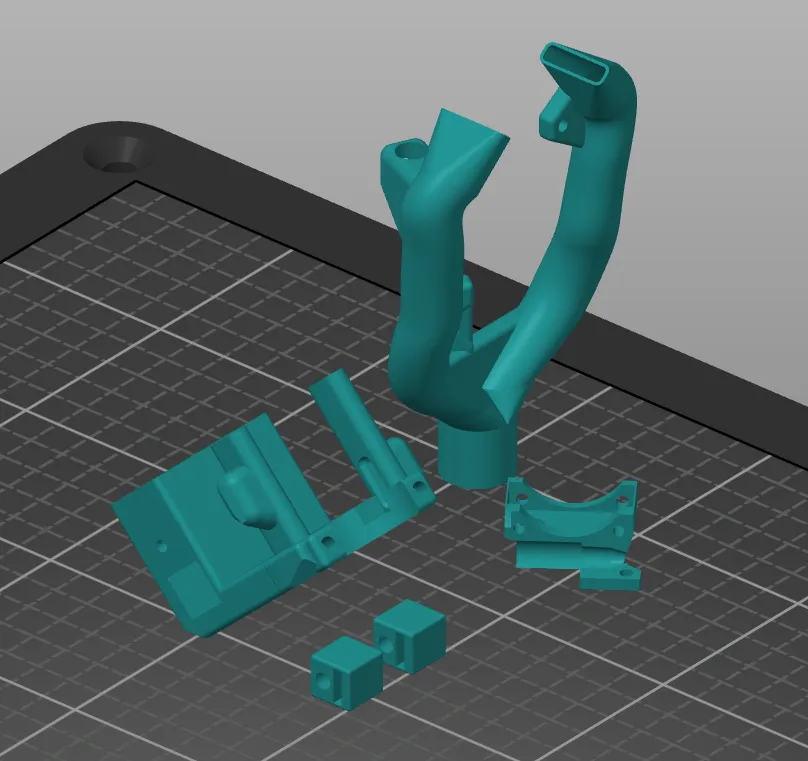

Cái toolhead này được thiết kế để vừa nhẹ, mà lại cứng cáp lắm. Thiết kế khá đơn giản, cả bộ phận bao gồm cả ống dẫn khí làm mát, bộ căng dây đai, công tắc hành trình và đế gắn SuperPINDA chỉ gồm sáu phần. Tấm trên cùng (nhôm), phần dưới, ống dẫn khí, hai khối giữ dây đai và đế quạt. Không cần phần cứng đặc biệt, chỉ cần ốc và insert nhiệt.

Bộ căng dây đai được tích hợp ở phía sau của toolhead, ở phía trước thì dây đai được cố định bằng kẹp dây đai kiểu VzBot tích hợp.

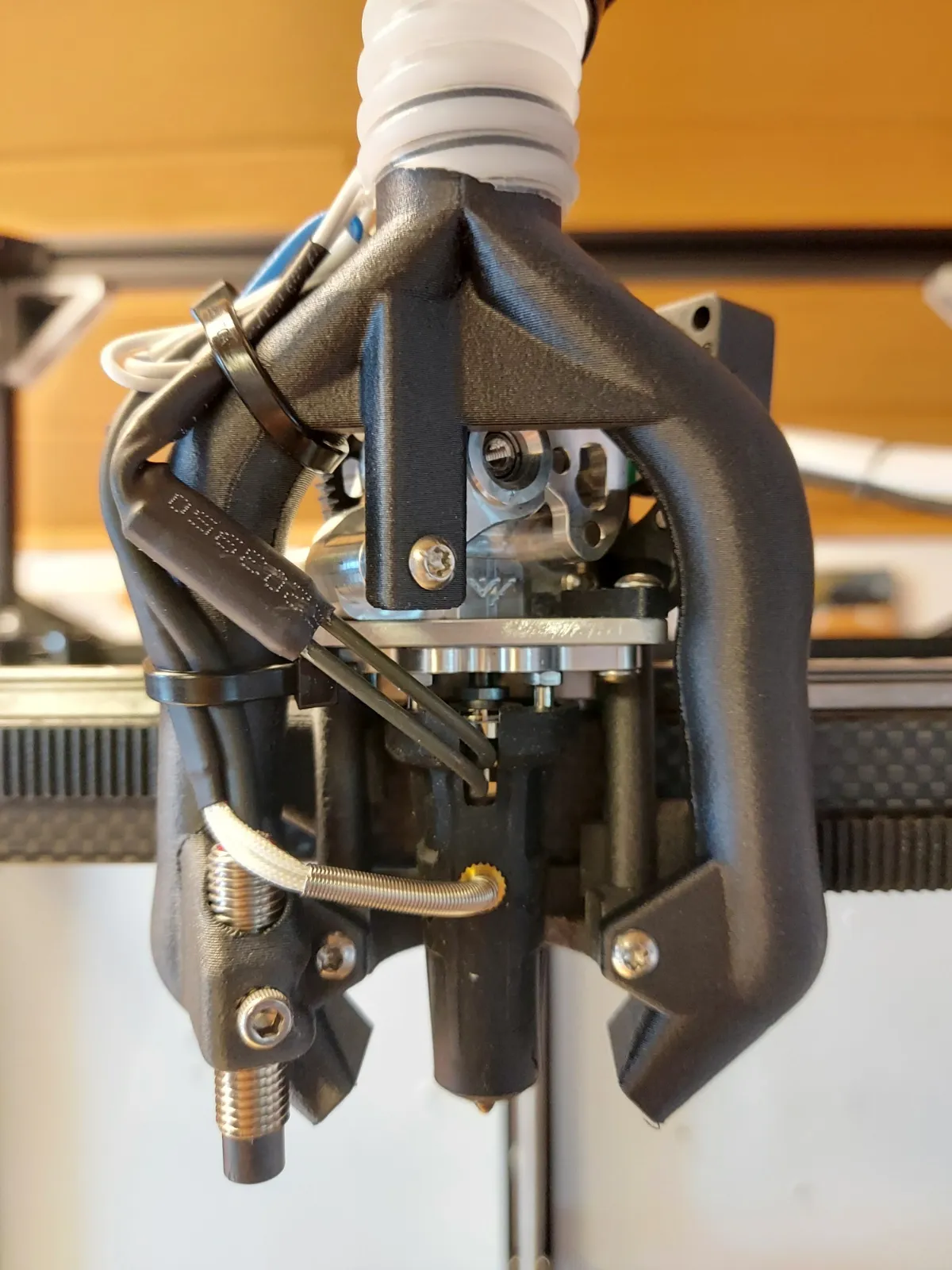

Ống dẫn khí chạy xuống từ phía trên, chứ không phải từ phía sau và dưới như nhiều thiết kế khác (Ratrig, VzBot, HevORT, ...). Điều này tránh các khúc cua gấp trong đường đi của khí và tối đa hóa lưu lượng khí, đồng thời đảm bảo khí thoát ra khỏi vòi phun của ống dẫn theo đúng hướng. Với nhiều thiết kế khác, luồng khí bị đẩy về phía trước, hướng về phía trước đầu phun ở lưu lượng cao (do quán tính của khí). Thiết kế này thực sự tận dụng hiệu ứng này theo cách làm cho luồng khí dịch chuyển ra xa đầu phun ở lưu lượng cao, do đó đầu phun không bị làm mát quá nhiều.

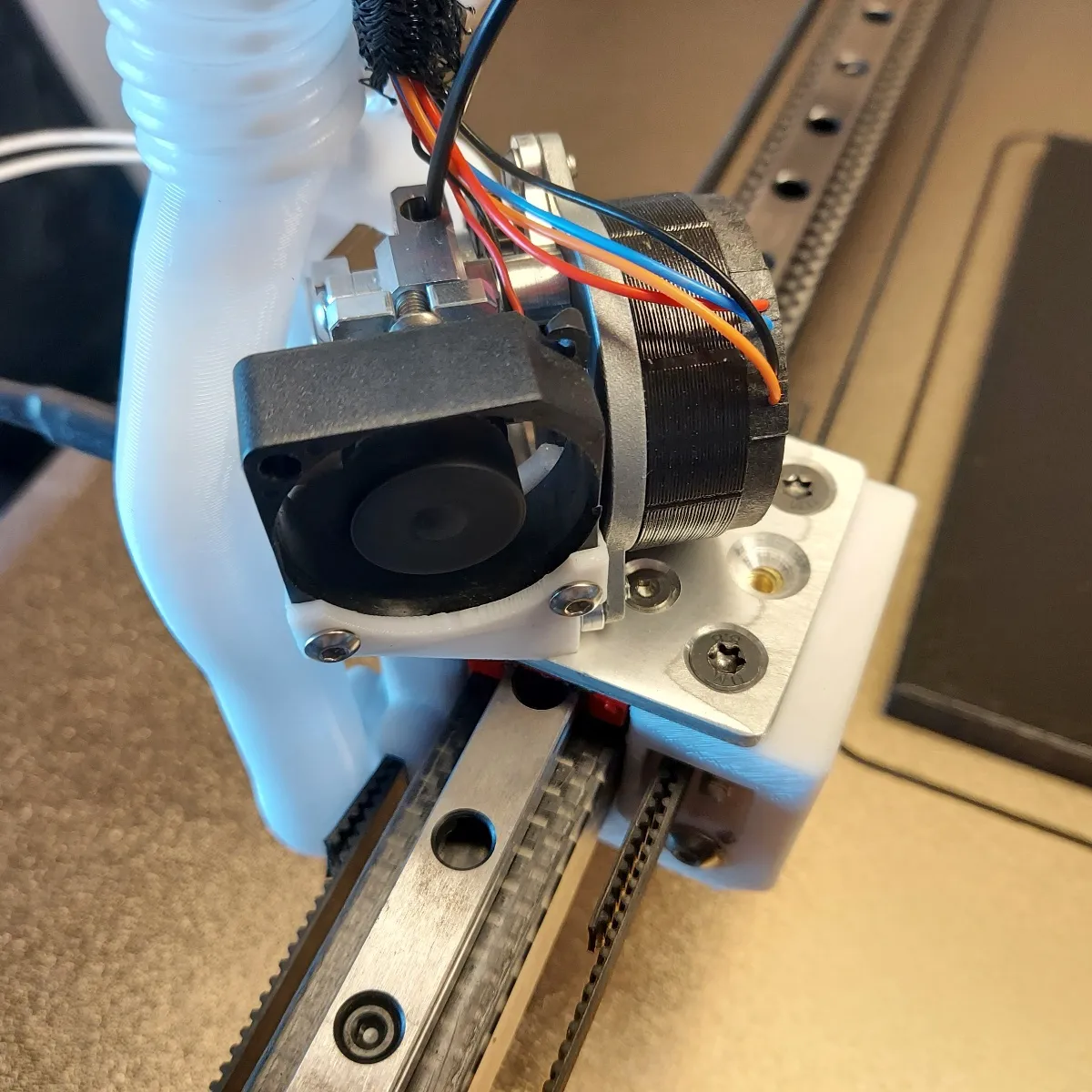

Thiết kế này không cần tản nhiệt thêm cho phía lạnh của heatbreak, vì tấm trên cùng và extruder được làm bằng kim loại và hoạt động như một bộ tản nhiệt. Quạt 3010 phía trên làm mát tấm trên cùng, thân extruder và cả motor. Motor Moons hầu như không ấm lên ở 0.85A ngay cả sau nhiều giờ in.

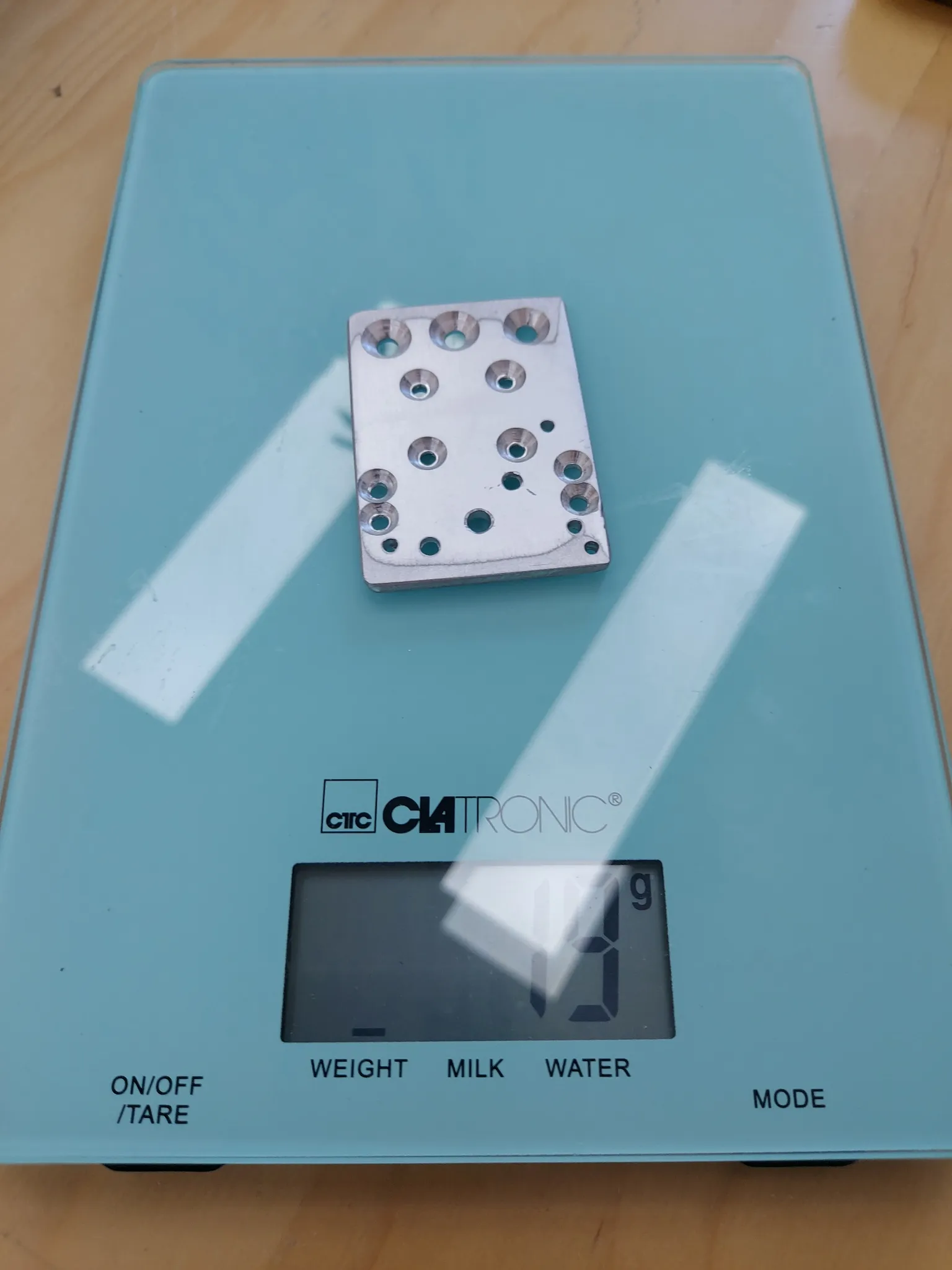

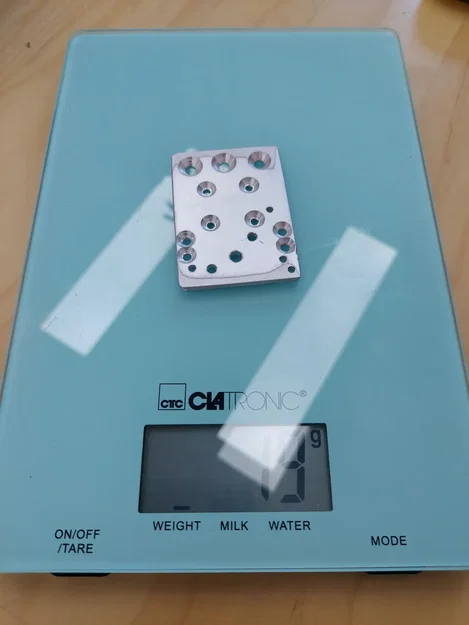

Tấm trên cùng được làm bằng nhôm dày 3mm, file top.stl được bao gồm chỉ để thử lắp.

Để làm hướng dẫn khoan, bạn có thể sử dụng file top-drilling-guide.stl. Xin lưu ý chỉ có vị trí lỗ khoan là đúng, không phải đường kính.

Tất cả các bộ phận đều in được mà không cần support. Xoay file back-bottom.stl -42 độ theo trục X để không gặp sự cố với các cầu nối bị võng trong các khe giữ dây đai. Xoay file duct.stl 180 độ theo trục Y hoặc X để phần trên nơi ống CPAP kết nối nằm trên mặt bàn in.

Có ba loại ống dẫn khí làm mát khác nhau được bao gồm, sự khác biệt giữa chúng là góc của các vòi phun, loại có góc 45 độ hướng các vòi phun vào trong/lên nhiều hơn (về phía vòi phun của hotend), loại có góc 40 độ hướng ra ngoài/xuống nhiều hơn (xa vòi phun của hotend).

Dụng cụ cần thiết:

mũi khoan 2.5mm mũi khoan 3mm mũi khoan 4mm mũi doa bàn ren M3 (sử dụng bàn ren cán để ren bền hơn)

Phần cứng cần thiết:

4x ốc chìm M3x6 (cho cụm MGN9) 4x ốc chìm M3x40 (cho các trụ phía trước) 2x ốc chìm M3x8 (cho Vz-Hextrudort) 2x ốc đầu tròn M3x6 (đế quạt) 2x ốc đầu tròn M3x16 (quạt) 2x ốc đầu tròn M3x6 (đế ống dẫn khí) 2x ốc đầu tròn M3x6 (tấm adapter Goliath) 2x ốc đầu bích M3x40 (bộ căng dây đai)

2x insert nhiệt M3 (khối giữ dây đai) 4x insert nhiệt M3 (trụ phía trước) 2x insert nhiệt M3 (lỗ gắn ống dẫn khí) 1x insert nhiệt M3 (lỗ gắn SuperPINDA) 3x insert nhiệt M4 (lỗ gắn tấm trên cùng vào đế sau)
