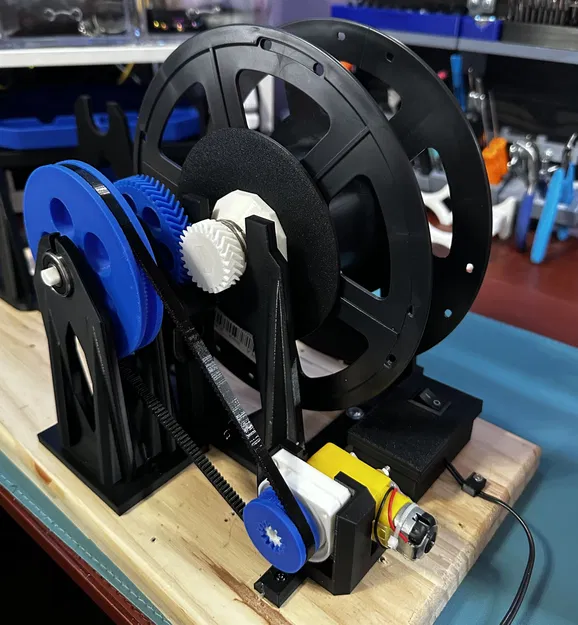

Giàn cuốn dây động cơ Bambu Lab cho máy in 3D

Tôi đã sử dụng một chiếc khoan không dây để điều khiển bộ cuộn và quyết định thiết kế hệ thống động cơ riêng của mình. Thiết kế này đơn giản hơn một chút so với một số thiết kế khác mà tôi đã thấy với các cảm biến tự động tắt và thiết kế lại các bánh răng và giá đỡ ban đầu. Tôi có một số linh kiện điện tử thừa mà tôi đã sử dụng cho cái này.

Ngoài việc in tất cả các tệp đã liệt kê, bạn sẽ cần những thứ sau:

• 2 vòng bi 608 bổ sung
• 2 vít M3 x 30mm, đai ốc và vòng đệm
• 6 vít tự khoan M3 x 10mm
• 2 vít M2 x 15mm, đai ốc và vòng đệm
• Một động cơ DC nhỏ. Tôi đã sử dụng một động cơ giảm tốc N20.
• Một bộ nguồn DC tường. Tôi đã sử dụng một bộ 9V.
• Một công tắc bật tắt. Tôi đã sử dụng cái này và nó hoạt động tốt ở 9V.
• Bạn sẽ cần in “Compact Planetary GearXox” được thiết kế bởi ProfBoots trên Thingiverse. Điều này đã tăng đủ mô-men xoắn cho động cơ mà tôi đã sử dụng.
• Tôi đề nghị gắn khung cuộn ban đầu, khung hỗ trợ ròng rọc mới và giá đỡ động cơ vào một bề mặt phẳng để đảm bảo ổn định. Tôi đã sử dụng một mảnh gỗ thừa.

Cài đặt in:

Tôi đã in mọi thứ với chiều cao lớp là 0.16.

• Trục và hộp số hành tinh nên được in bằng PLA với độ đầy 100%. Không cần hỗ trợ.
• Giá đỡ pulley, hộp công tắc, kẹp dây đều được in bằng PLA với độ đầy 20% mà không cần hỗ trợ.
• Các pulley và giá đỡ động cơ cũng in bằng PLA với độ đầy 20% nhưng cần hỗ trợ tối thiểu để giữ tính toàn vẹn.
• Dây đai truyền động cần được làm bằng TPU với độ đầy 100%.

Hướng Dẫn Lắp Ráp:

1. Làm theo sơ đồ đấu dây được cung cấp để kết nối nguồn cấp điện của bộ chuyển đổi DC với công tắc và động cơ của bạn. TÔI KHÔNG PHẢI LÀ MỘT KỸ SƯ ĐIỆN nên hãy làm điều này với rủi ro của riêng bạn. Nếu bạn không thoải mái thì đừng làm. Nếu bạn không có cùng một công tắc, tôi đã cung cấp tệp STEP cho nắp hộp để bạn có thể chỉnh sửa.
2. Bạn sẽ cần thay thế trục 45mm bằng trục mới từ dự án này. Bạn nên có thể lắp ráp lại vào thân cuộn chính mà không cần bất kỳ sửa đổi nào.
3. Để lắp ráp giá đỡ ròng rọc lớn, bạn sẽ bắt đầu bằng cách chèn một trong các vòng bi 608 gần nhất với khung cuộn. Bắt đầu trượt giá đỡ với vòng bi đã chèn lên trục mới. Khi bạn có thể thấy trục nhô ra qua bên trong giá đỡ ròng rọc, hãy chèn ròng rọc lớn giữa các giá đỡ vòng bi. Bạn cũng sẽ cần có dây đai TPU xung quanh ròng rọc vì bạn sẽ không thể đặt nó vào sau này. Tiếp tục trượt giá đỡ ròng rọc lên trục cho đến khi nó đi qua bên ngoài của giá đỡ gần bạn nhất. Chèn vòng bi thứ 2. Gắn giá đỡ ròng rọc vào bề mặt ổn định bằng 2 vít M3x10mm.
4. Gắn động cơ vào giá đỡ động cơ bằng phần cứng phù hợp với động cơ của bạn. Tôi nhận ra rằng mỗi động cơ sẽ có một chút khác biệt nên tôi đã cung cấp tệp STEP cho giá đỡ động cơ để bạn có thể chỉnh sửa theo nhu cầu. Điều chính cần lưu ý là trục truyền động của động cơ cần phải căn chỉnh với trung tâm của hộp số hành tinh gắn vào phía trước của giá đỡ, cái sẽ được gắn trong bước tiếp theo.
5. Gắn hộp số hành tinh bằng vít M2x15mm, đai ốc và vòng đệm.

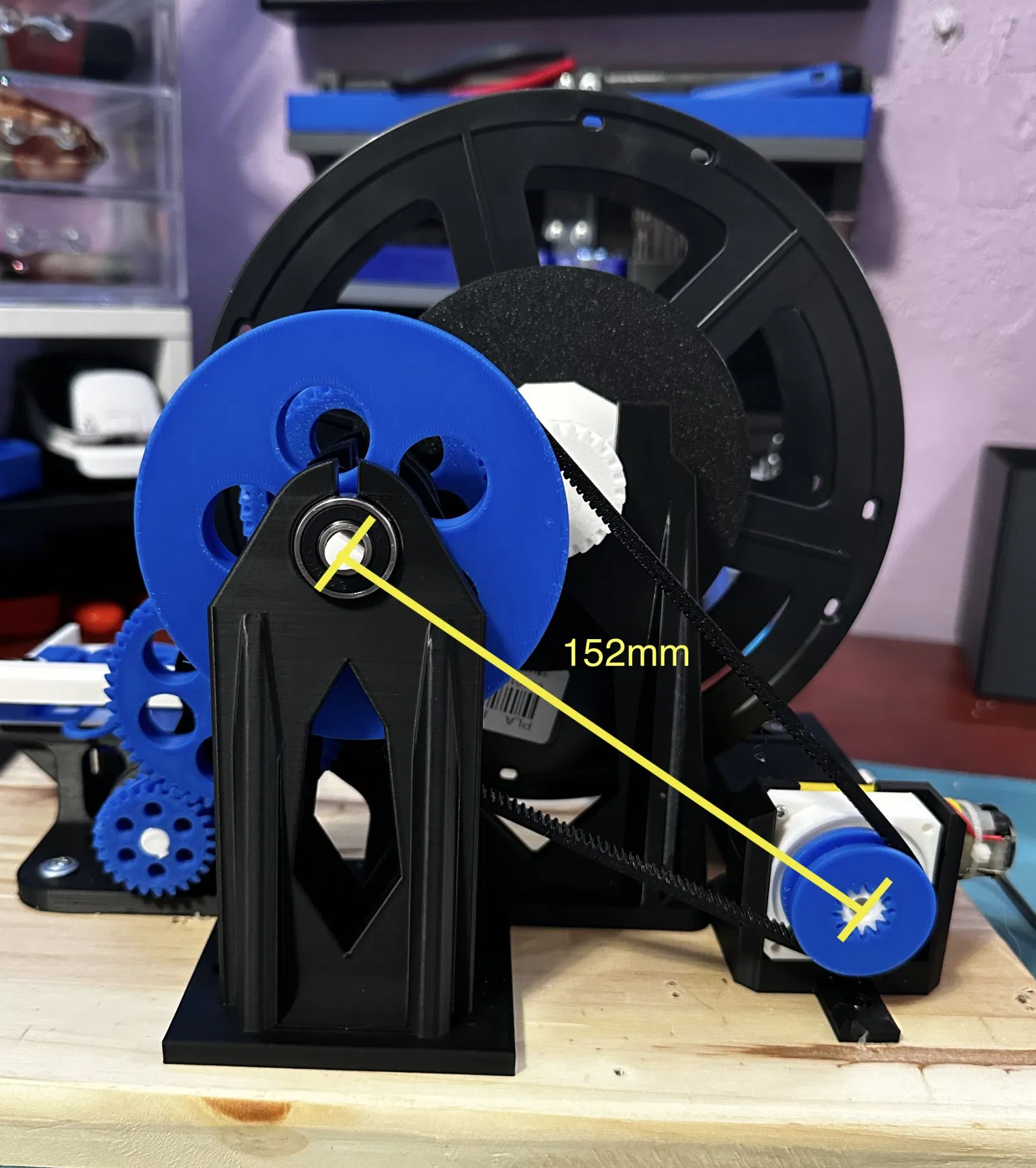

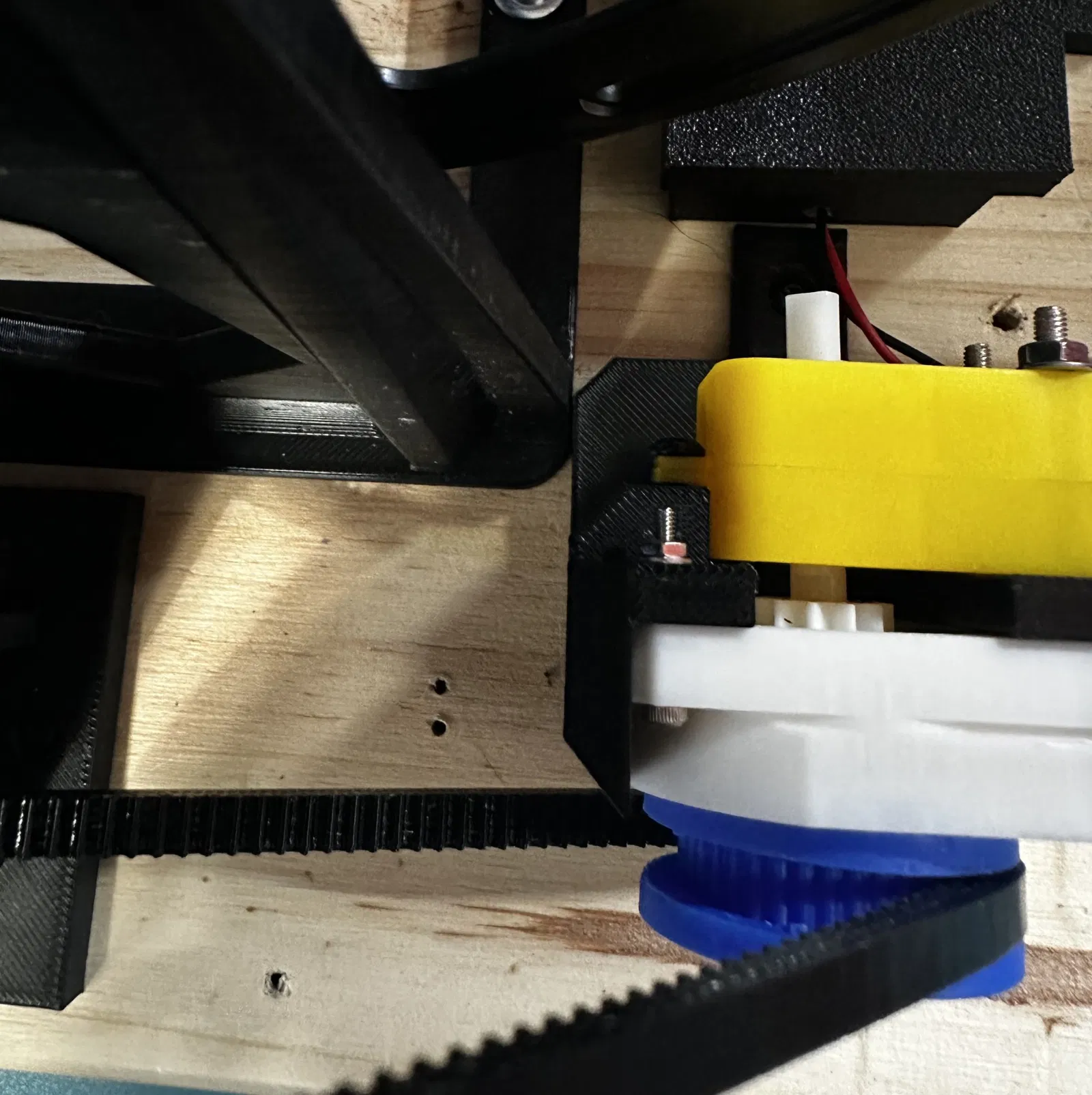

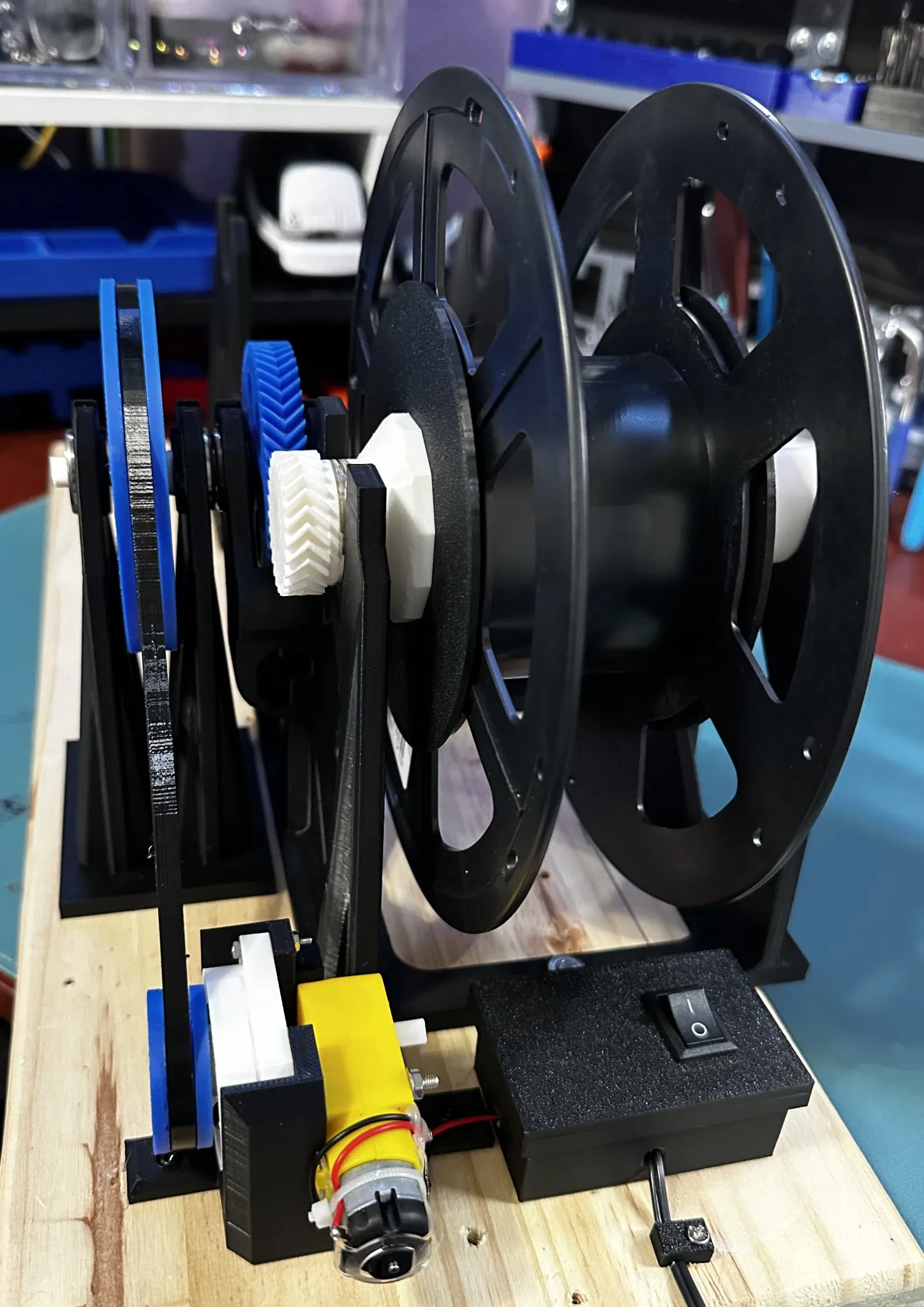

6. Gắn giá đỡ động cơ vào bề mặt ổn định bằng 2 vít M3x10mm như được hiển thị trong các bức ảnh đã cung cấp. Trung tâm của trục hành tinh và trục giá đỡ ròng rọc nên cách nhau 152mm. Vị trí của giá đỡ cũng có thể được thấy trong hình chiếu từ trên xuống gần.
7. Trượt ròng rọc nhỏ qua bánh răng của hộp số hành tinh.
8. Đặt dây đai TPU lên ròng rọc nhỏ trước.

Bạn nên có thể làm cho dây đai chạy qua ròng rọc lớn. Nó chặt nhưng sẽ vừa với một chút nỗ lực. 9. Nếu bạn muốn, bạn có thể gắn hộp công tắc vào bề mặt ổn định của bạn. Tôi đã sử dụng keo nóng vì nó nằm trên một mảnh gỗ thừa. Bạn cũng có thể cố định dây vào bề mặt bằng kẹp dây được cung cấp. 10. THƯỞNG THỨC!

Tôi hy vọng điều này hoạt động cho mọi người như nó đã hoạt động cho tôi. Tôi có thể bật nó lên và làm những việc khác trong khi chờ cuộn dây quay. Xin đừng để nó không có người trông coi vì lý do an toàn.
