Crosscut sled cho máy cưa lọng nhỏ

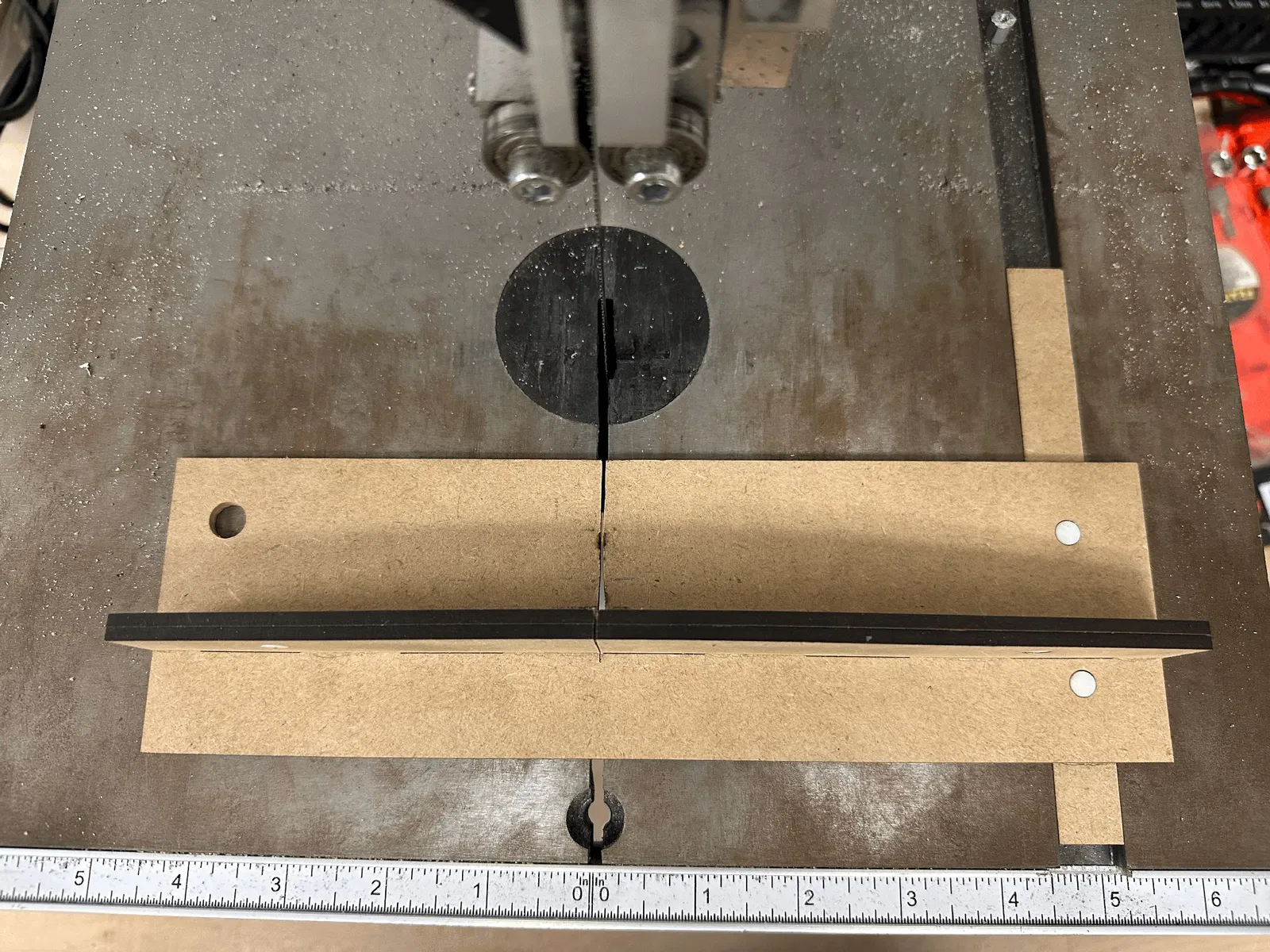

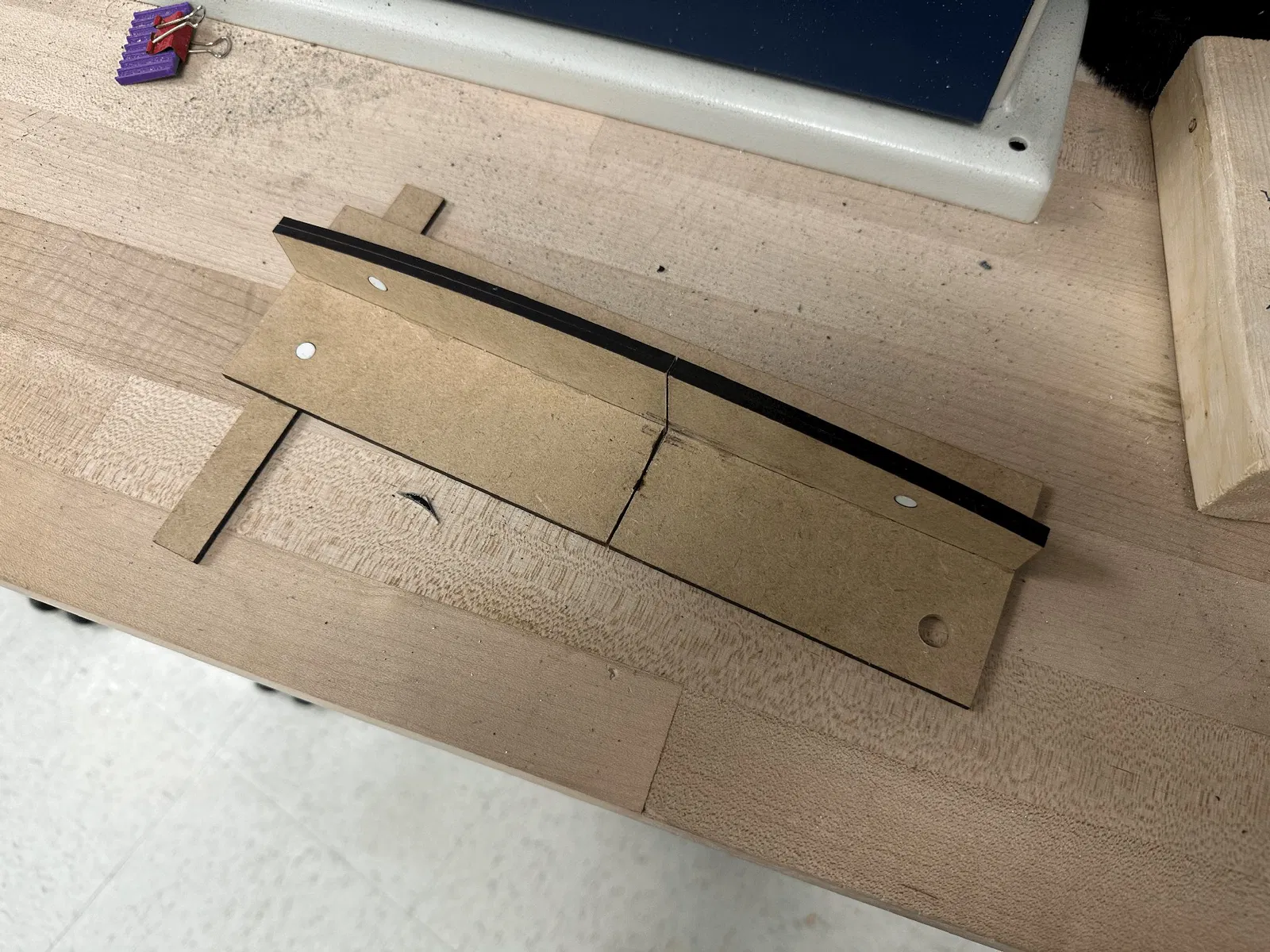

Đây là một cái crosscut sled dành cho máy cưa lọng (bandsaw) loại nhỏ. Ban đầu tui thiết kế cái sled này để làm từ ván ép cắt bằng laser dày ⅛ inch, nhưng các bộ phận cũng có thể in 3D. File PDF đính kèm có bản vẽ bố trí tất cả các bộ phận để cắt laser.

Để lắp ráp sled, bạn cần làm:

• 1 cái "Rail" (thanh ray)
• 1 cái "Bottom Plate" (tấm đáy)
• 2 cái "Back Plate" (tấm hậu)
• 4 cái "Alignment Pin" (chốt định vị).

Nếu in 3D các bộ phận, bạn làm 1 cái "Back Plate - 2X Thick" (tấm hậu dày gấp đôi) thay thế.

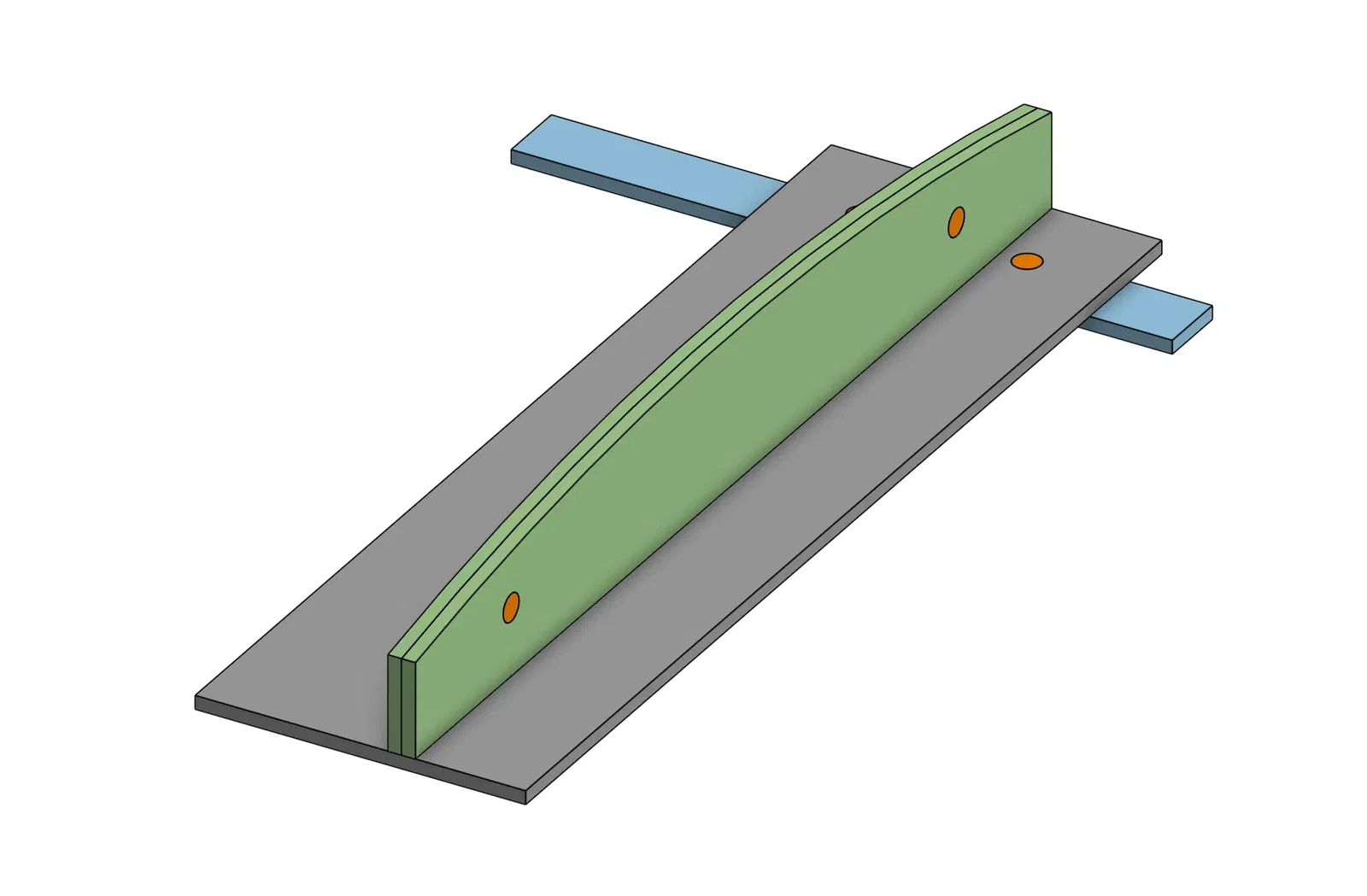

Dùng keo thích hợp để gắn các bộ phận lại với nhau như trong hình.

"Alignment Pin" chỉ là một chốt trụ tròn đường kính ¼ inch, dài ¼ inch, dùng để định vị các bộ phận với nhau. Bạn có thể in 3D, hoặc dùng thanh gỗ tròn (dowel) hoặc vật liệu trụ khác.

Thiết kế có sẵn tại đây trên Onshape.
