Khung Kính Lớn Cho Kính 3D Anachrome Aviator

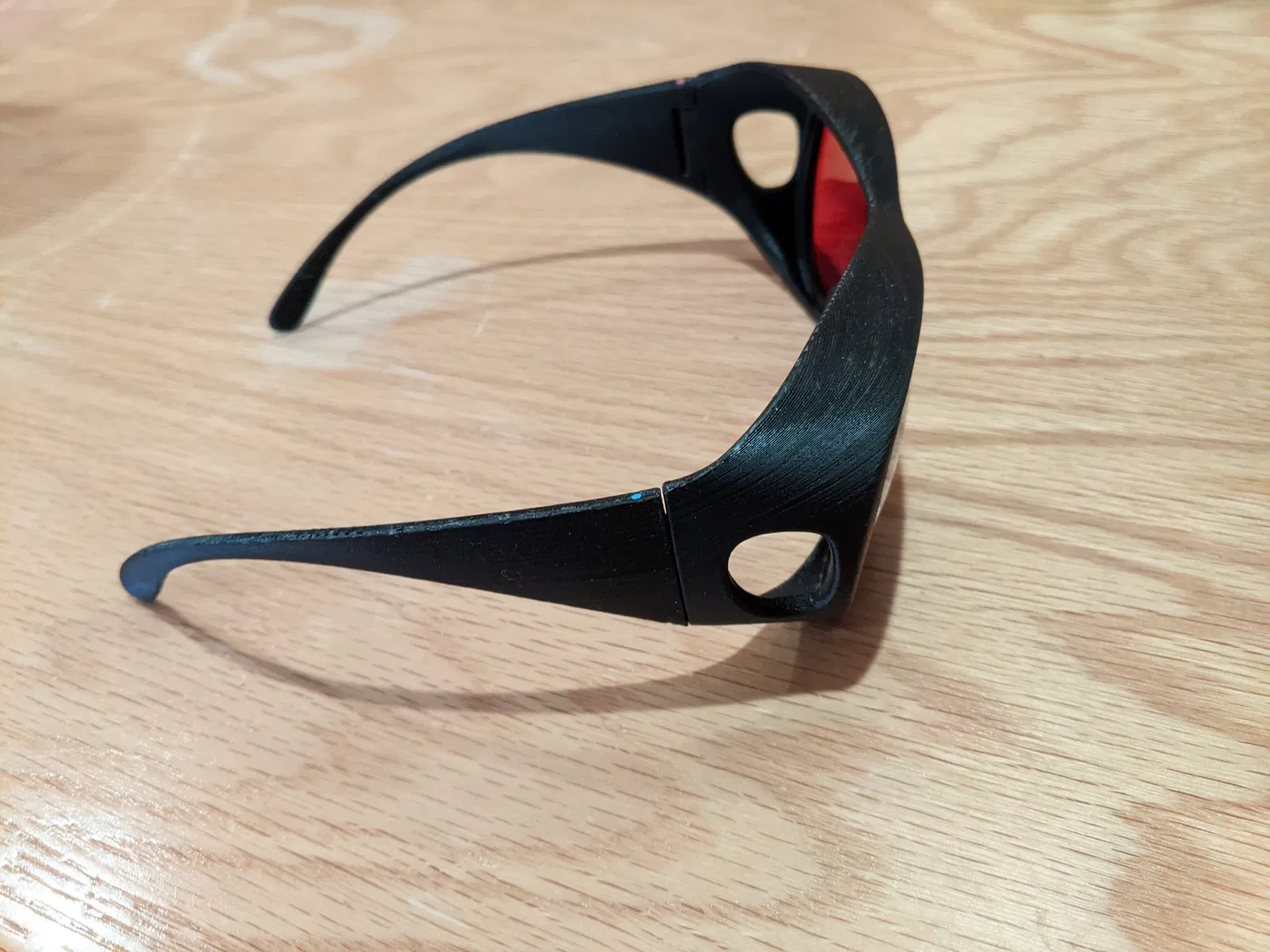

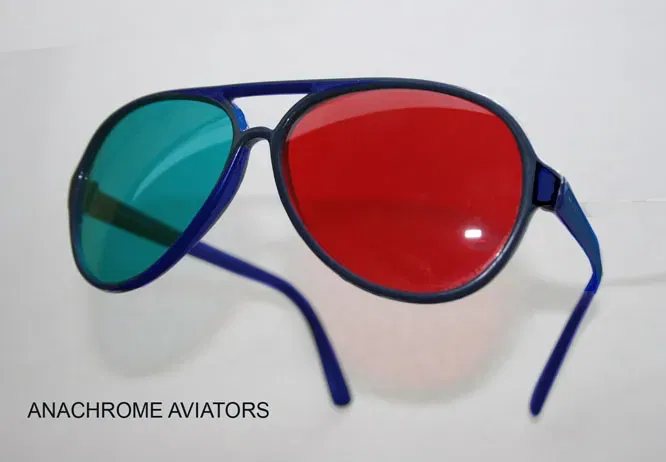

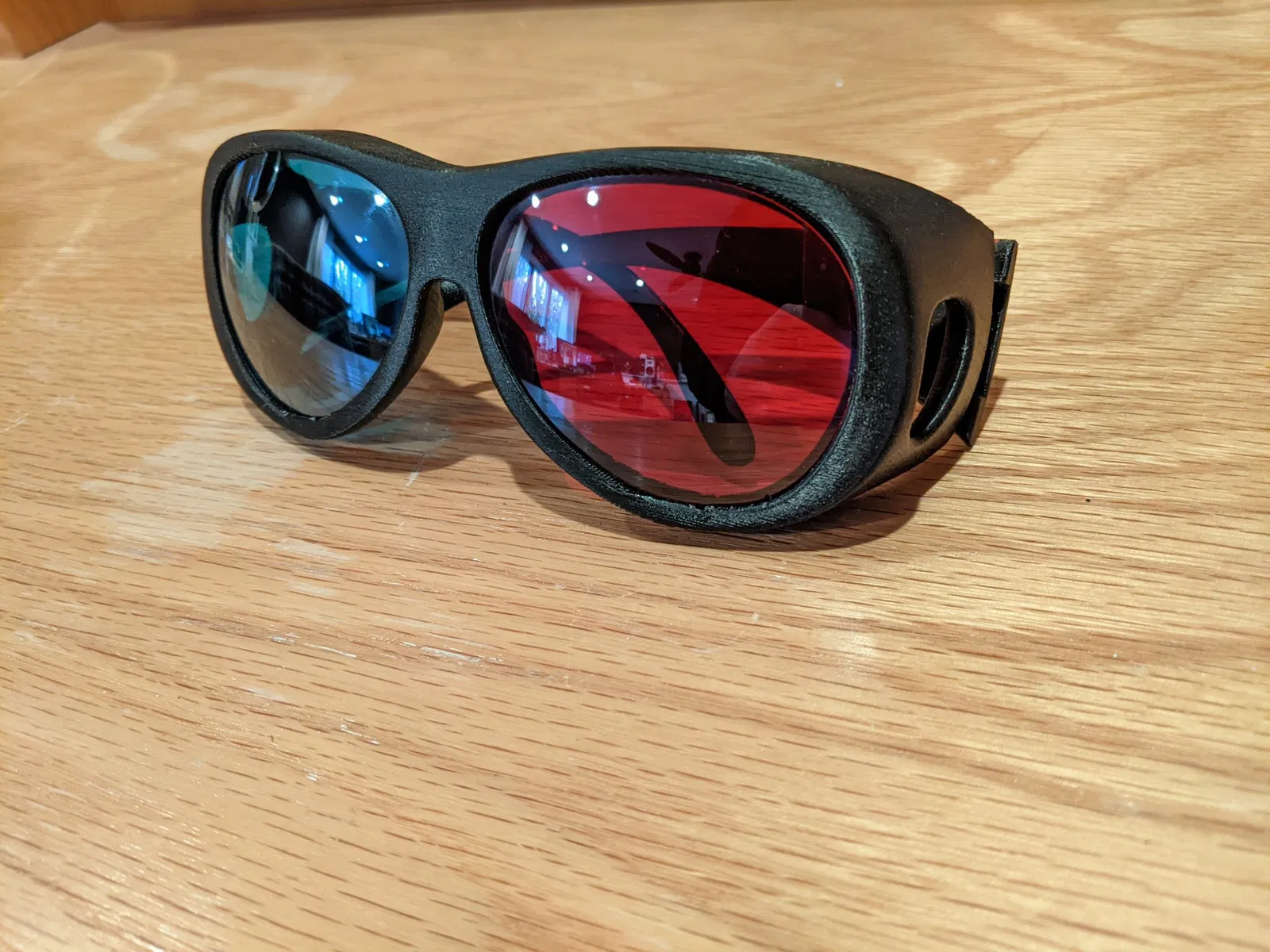

Đây là một bộ khung thay thế cho kính 3D đỏ-xanh lam kiểu phi công, có ghi nhãn ‘anachrome.com’ ở hai bên. Tôi không thể đeo vừa khung zin với kính của mình nên đã mô hình hóa cái này dựa trên vài khung ngoại cỡ khác mà tôi có.

Một file step đã được thêm vào để việc chỉnh sửa dễ dàng hơn, cũng như một bản scan tạm được của tròng kính bên phải mà tôi đã thiết kế.

CẢNH BÁO

Tôi không thể tháo tròng kính ra khỏi khung zin mà không làm hỏng chúng.

Việc lắp tròng kính phụ thuộc rất nhiều vào hướng in và dung sai của máy in. Việc lắp đặt cực kỳ khó khăn trên máy in FDM vì bộ phận giữ tròng kính cần phải in được, giữ tròng kính chắc chắn và cho phép lắp tròng kính vào.

Khung không được thiết kế để in dễ dàng.

Tôi không khuyến khích dự án này nếu bạn có thể đeo kính zin bình thường, hoặc nếu bạn không quen chỉnh sửa mô hình. Đối với tôi, đây là cách duy nhất để có thể sử dụng chúng.

In ấn

Chia thành các bộ phận trước khi in. Chúng không được thiết kế để in liền.

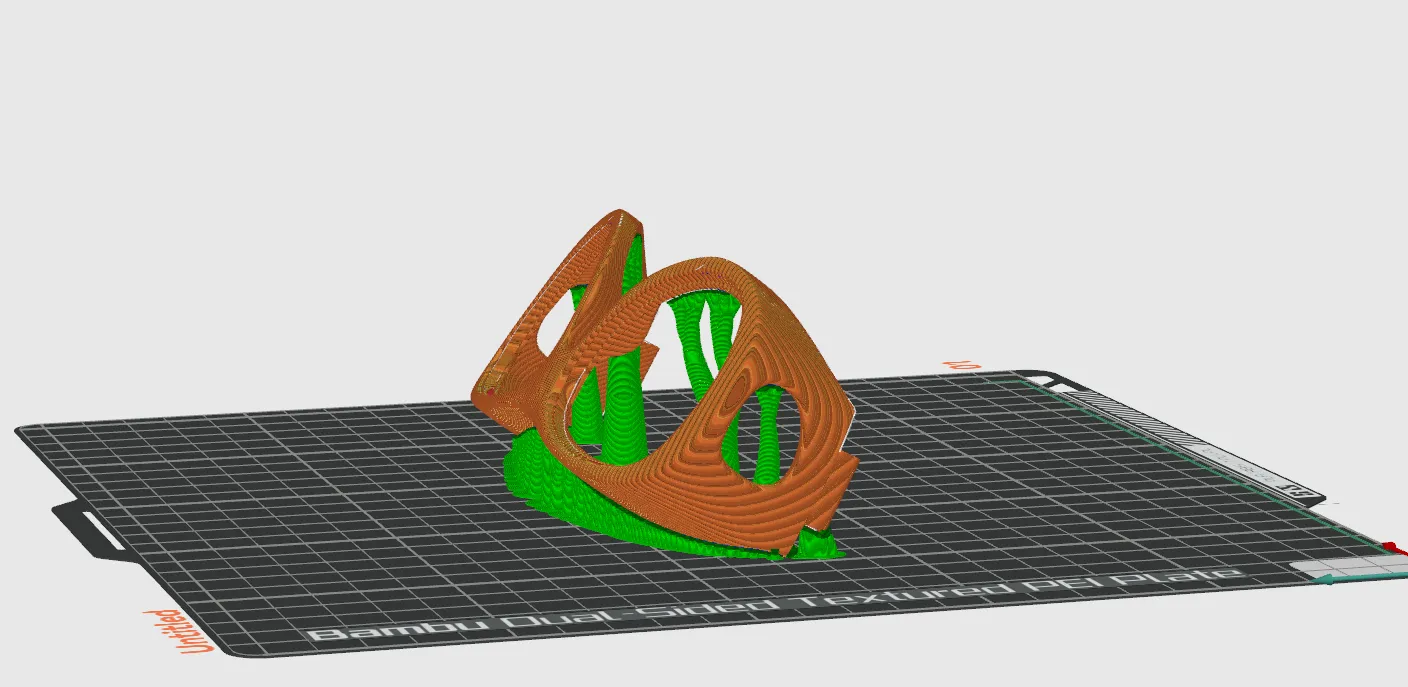

Tôi đã in phần thân chính của khung với bề mặt trên úp xuống, nghiêng đủ để không cần hỗ trợ ở bề mặt trên. Tôi đã sử dụng hỗ trợ cây trong Orca Slicer với tùy chọn chỉ hỗ trợ trên bàn in. Bạn có thể muốn đảm bảo có thêm hỗ trợ dọc theo phần sẽ là cạnh dưới của lỗ khoét tròng kính.

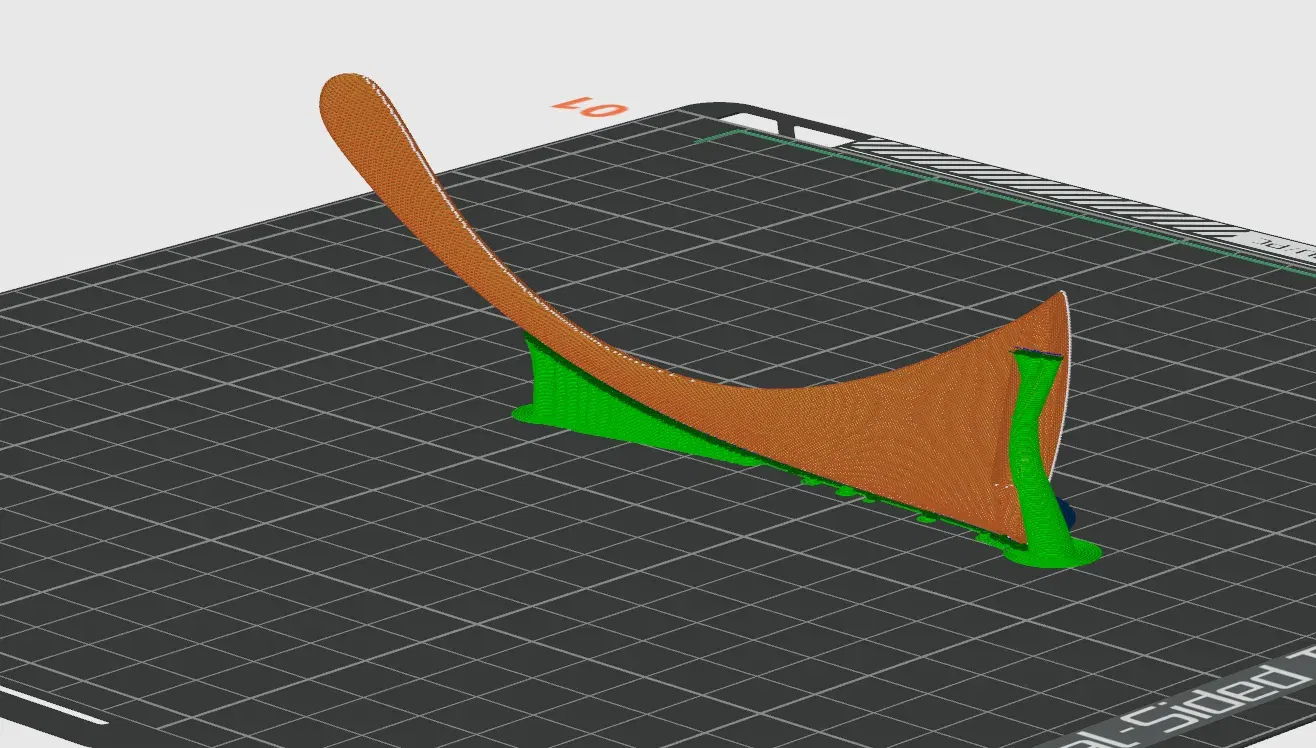

Tôi đã in các bộ phận gọng kính theo cạnh, với mặt trên úp xuống và có hỗ trợ. Đây không phải là hướng in mạnh nhất cho chúng, nhưng để lại bề mặt đẹp hơn.

Xem hình ảnh để biết hướng in (nhưng bạn có thể tìm thấy hướng tốt hơn).

Lắp ráp

Bản lề sử dụng một đoạn dây tóc PLA 1.75mm làm chốt. Khoan lỗ chốt bản lề bằng mũi khoan phù hợp với loại dây tóc bạn sẽ sử dụng cho bản lề. Tôi đã dùng mũi khoan #50 nhưng nó hơi nhỏ. Có thể dễ dàng lắp dây tóc hơn bằng cách để mũi khoan ở vị trí xuyên qua thân và bộ phận gọng để giúp giữ lỗ thẳng hàng.

Tròng kính nên được đẩy vào từ phía trước. Cặp tròng kính của tôi hơi không đối xứng, vì vậy tôi thấy một bên có một khoảng trống nhỏ dọc theo cạnh ngoài, trong khi bên kia thì không.

Danh sách việc cần làm:

Tôi muốn thực hiện những thay đổi này, nhưng vì kính hiện tại đã hoạt động tốt với tôi, nên có lẽ tôi sẽ không tiếp tục:

• Thêm điểm dừng để ngăn các bộ phận gọng kính chạm vào tròng kính khi đóng lại
• Sửa các khoảng trống quanh tròng kính bên trái. Có thể cần tìm hiểu mức độ biến đổi.
• Cải thiện khả năng in (thêm các bề mặt phẳng)
• Cạnh ngoài có thể mỏng hơn
• Làm mềm cạnh bề mặt phía trước
• Dịch chuyển lỗ xuyên trên cạnh khung ra phía sau, cách xa cạnh trước
