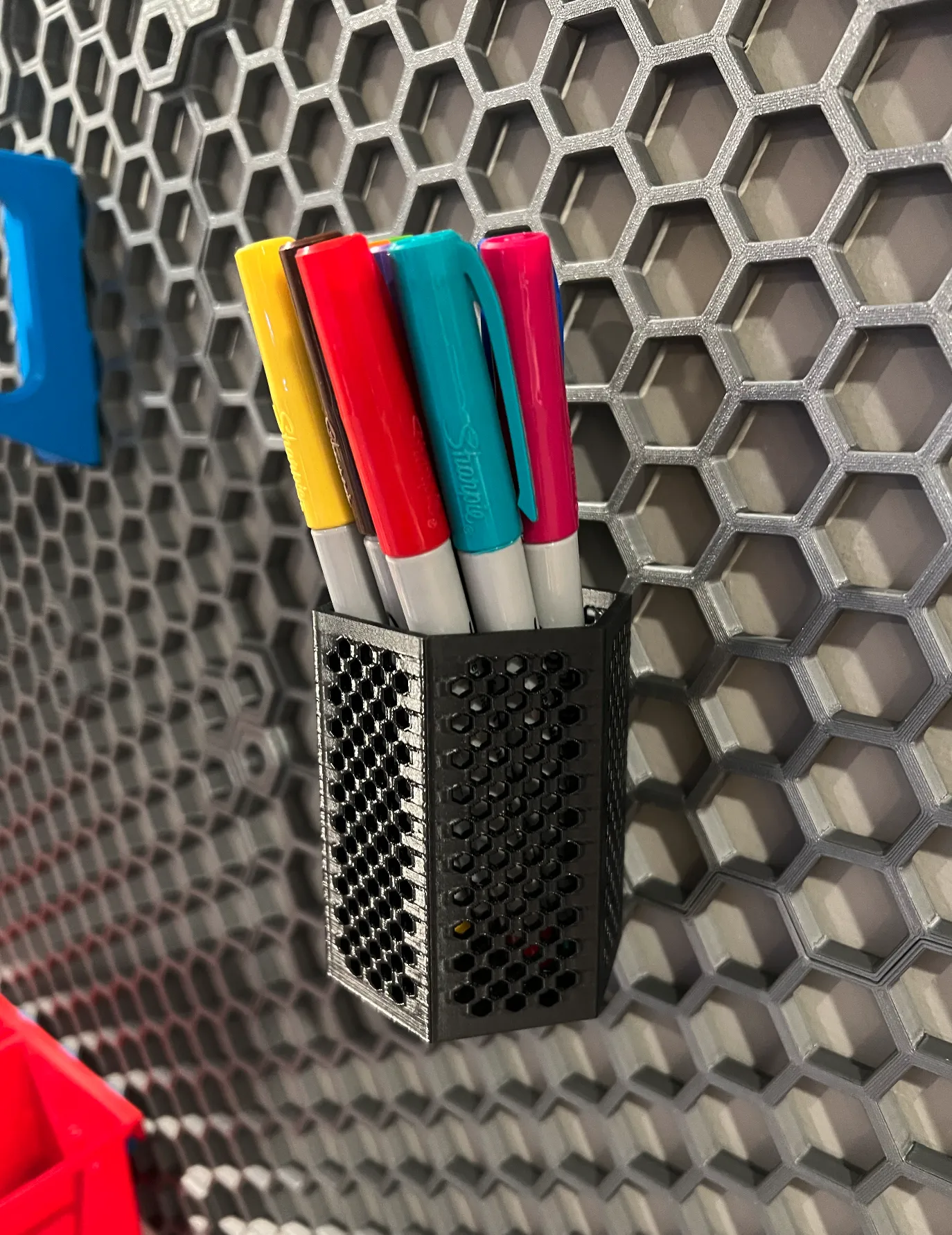

Cốc họa tiết tổ ong cho HSW (25mm/50mm/75mm)

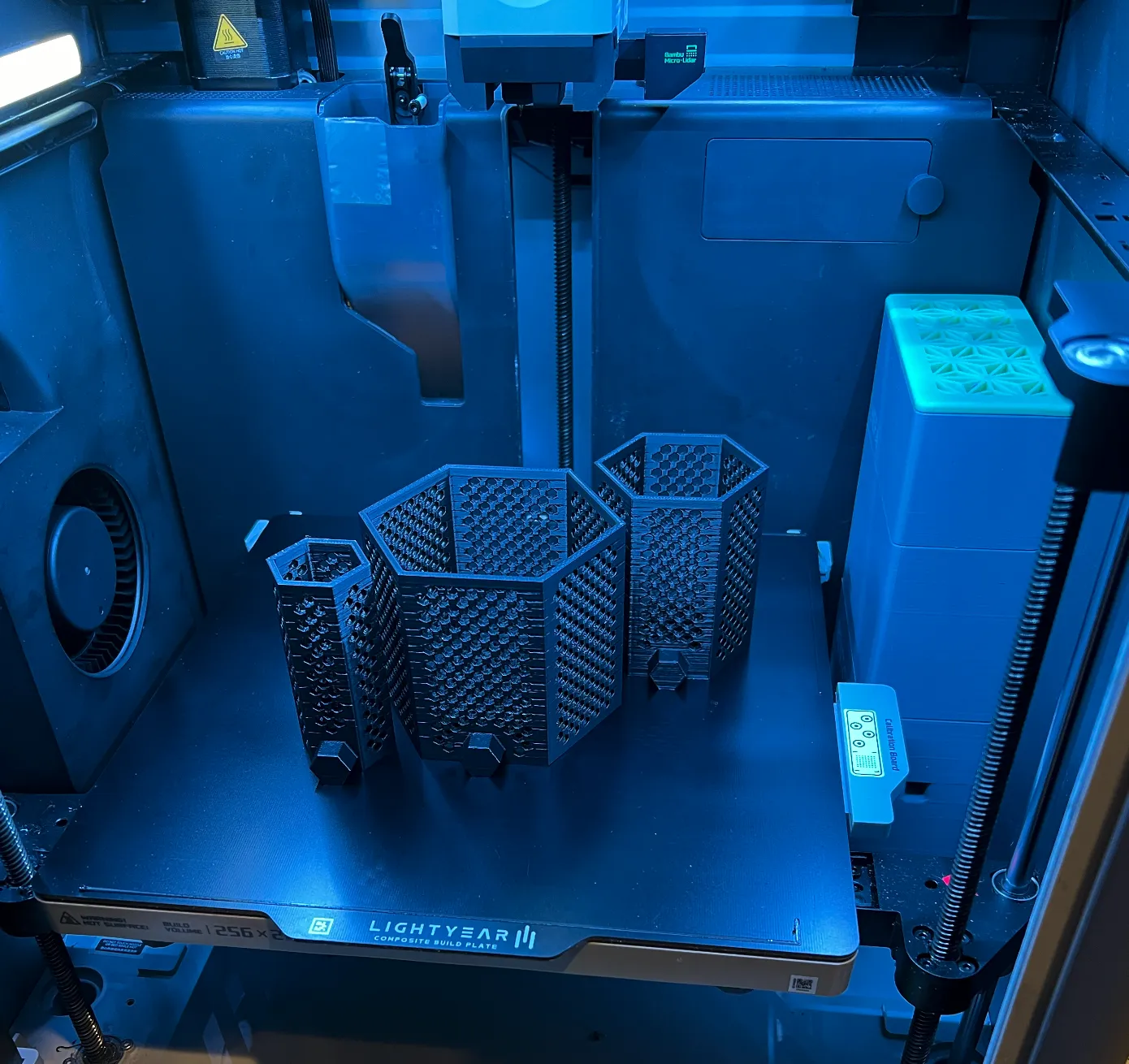

Tui thấy có mấy mẫu cốc dạng tổ ong cho Tường Lưu Trữ Tổ Ong (HSW) na ná giống vậy, mà mấy cái đó hơi mỏng manh quá, lại không xài cái chốt cắm (chắc là có đó mà tui không để ý) mà tui khoái xài. Nên tui tự làm mấy cái cho mấy cỡ tui cần xài (25mm/50mm/75mm). Mấy cái này cao 75mm hết nha.

Tui có đính kèm file .3mf nè, còn vụ in thì tùy chỉnh sao cũng được, nhưng nhớ là không cần hỗ trợ đâu nha. Nếu bạn cần cỡ khác, tui không có câu nệ đâu, cứ lấy file về tự làm. Đây là link tới file Onshape.

Vụ kích thước chốt lục giác nè. Bán kính chốt lục giác của tác giả HSW gốc là 6.7. Tui để là 6.5 nha, vì cái bán kính chuẩn nó hơi to với mấy cái tường HSW của tui. Tui nghĩ vụ này còn tùy thuộc vô máy in với cài đặt của mỗi người nữa, tại tui xài mấy mẫu của người khác cũng bị y chang vậy đó. Rồi lỡ bữa nào xài máy in khác (tui có 3 máy lận) để in mấy cái tường HSW khác, thì mấy cái chốt nó cũng có mấy cái sai lệch nhỏ xíu à. Mà với 6.5 thì mấy cái của tui nó cũng vừa khít lắm, không có chặt quá đâu, mà có cái mẫu khác để giữ đầu trục máy in tui còn đỡ được cái động cơ 10lb bằng 2 cái chốt đó. Nói chung là - Xài ngon lành cành đào lắm.

Đó là lý do tui chia sẻ file Onshape đó. Nếu bạn nhìn lên đầu file Onshape sẽ thấy 3 biến số. 1 cái là cupDiameter, 1 cái là cupHeight, và 1 cái là pegRadius. Mấy cái này là 3 thứ duy nhất tui hay chỉnh sửa khi xài cá nhân thôi. Nếu bạn thấy mình KHÔNG cần làm chốt nhỏ lại như tui, cứ chỉnh lên 6.7 là giống y chang chốt chuẩn của tác giả gốc rồi xài thôi.

Xin lỗi nếu có ai gặp vấn đề về kích thước nha.

Nhật ký thay đổi: (11/6/2023) Thêm kích thước - 61x40 và 61x20

(11/29/2023) Thêm vài ghi chú và link onshape.
