Giá đỡ kẹp cho bộ dụng cụ IKEA Skådis

Điểm bán hàng chính:

• Kìm được hiển thị rõ ràng nên dễ dàng tìm thấy cái phù hợp
• Nó khá nhỏ cho một giá treo ngang
• Chiều rộng có thể tùy chỉnh nên nó hoạt động tốt cho một cặp kìm cũng như với một tá kìm (giả sử bạn in đúng kích thước).
• Nó được thiết kế để giữ kìm có kích thước khác nhau (thực ra là những cái kìm nhỏ khác nhau)
• Nó được làm cho T-Nuts (mặc dù tôi có thể thêm một phiên bản không phải T-nut trong tương lai)

Tôi đã thử một vài giá treo khác nhau nhưng tất cả đều phục vụ cho một kích thước kìm cụ thể không tương thích với của tôi, che hoặc làm mờ đầu của kìm khiến việc tìm cái phù hợp trở nên khó khăn hơn, hoặc chiếm quá nhiều không gian trên bảng treo của tôi. Cuối cùng, tôi đã từ bỏ việc tìm kiếm cái hoàn hảo và bắt đầu phác thảo. Sau nhiều lần lặp lại và những nỗ lực thất bại, tôi tin rằng tôi đã tìm ra một giải pháp đủ linh hoạt để xử lý hầu hết các thương hiệu kìm (nhỏ).

Hướng dẫn

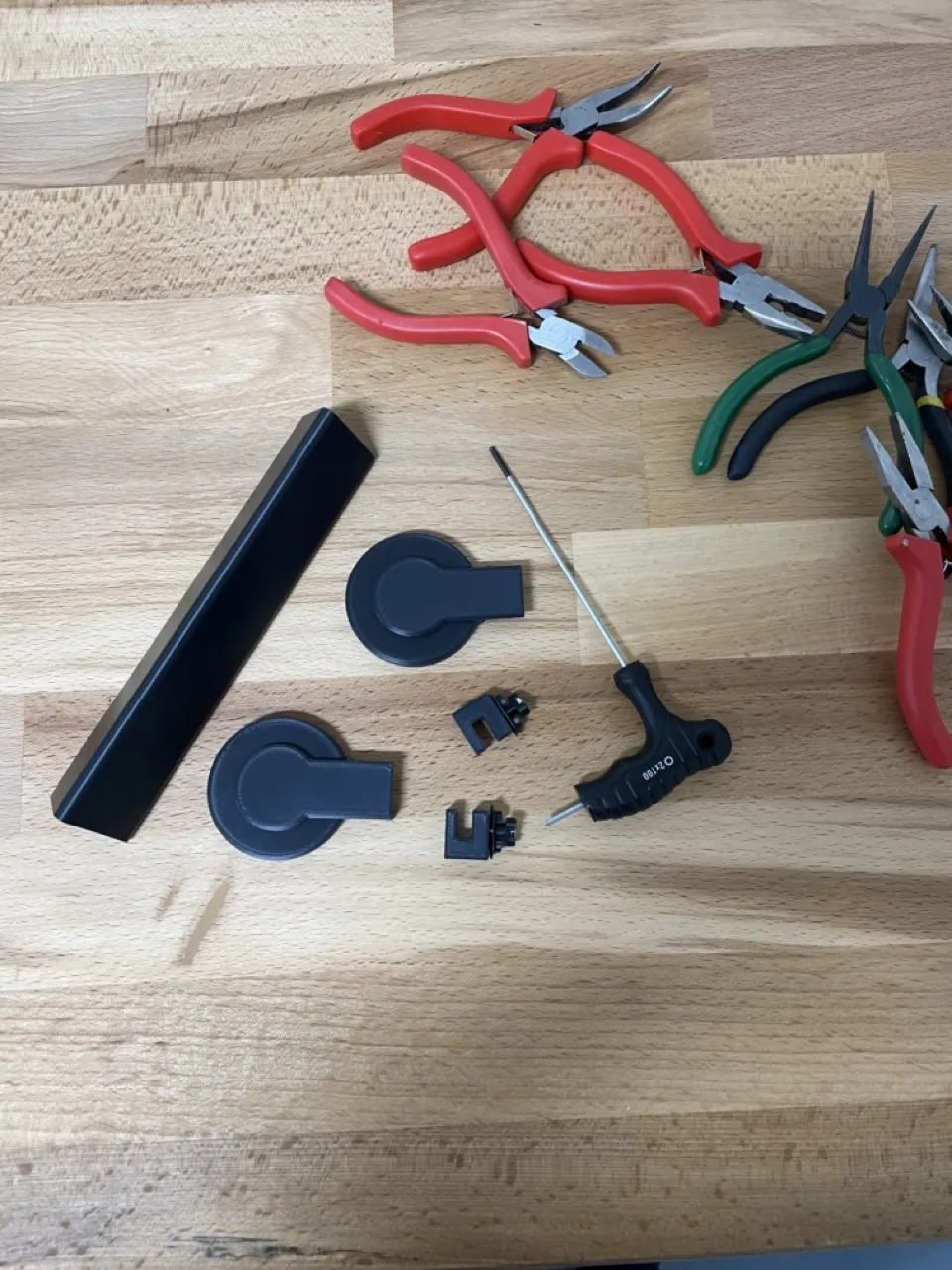

1. In cả hai giá treo và tay cầm, sau đó là thân theo lựa chọn. Thân có 3 kích thước: 81mm, 121mm hoặc 161mm. Chiều dài -8mm = không gian có sẵn để treo kìm.

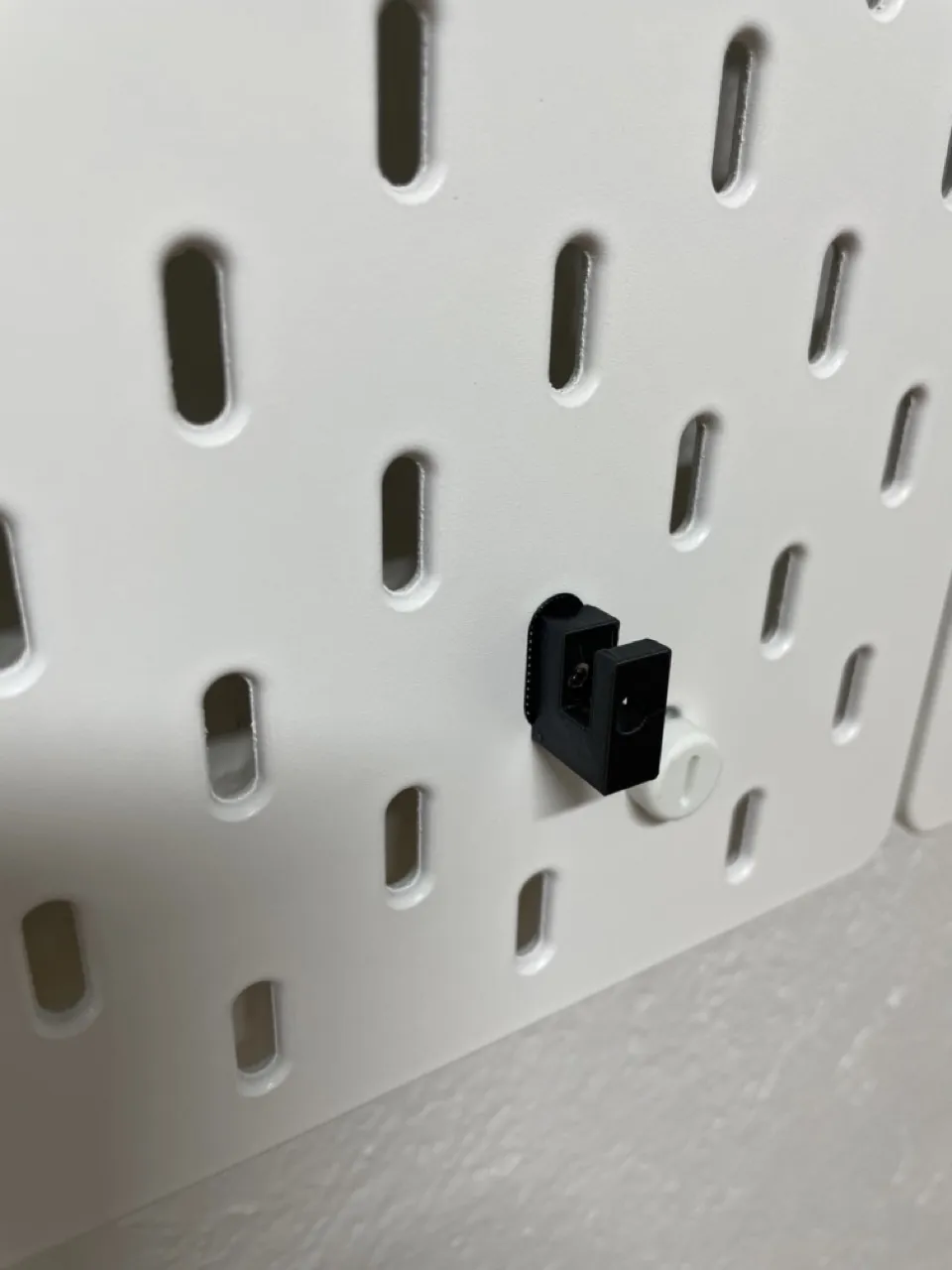

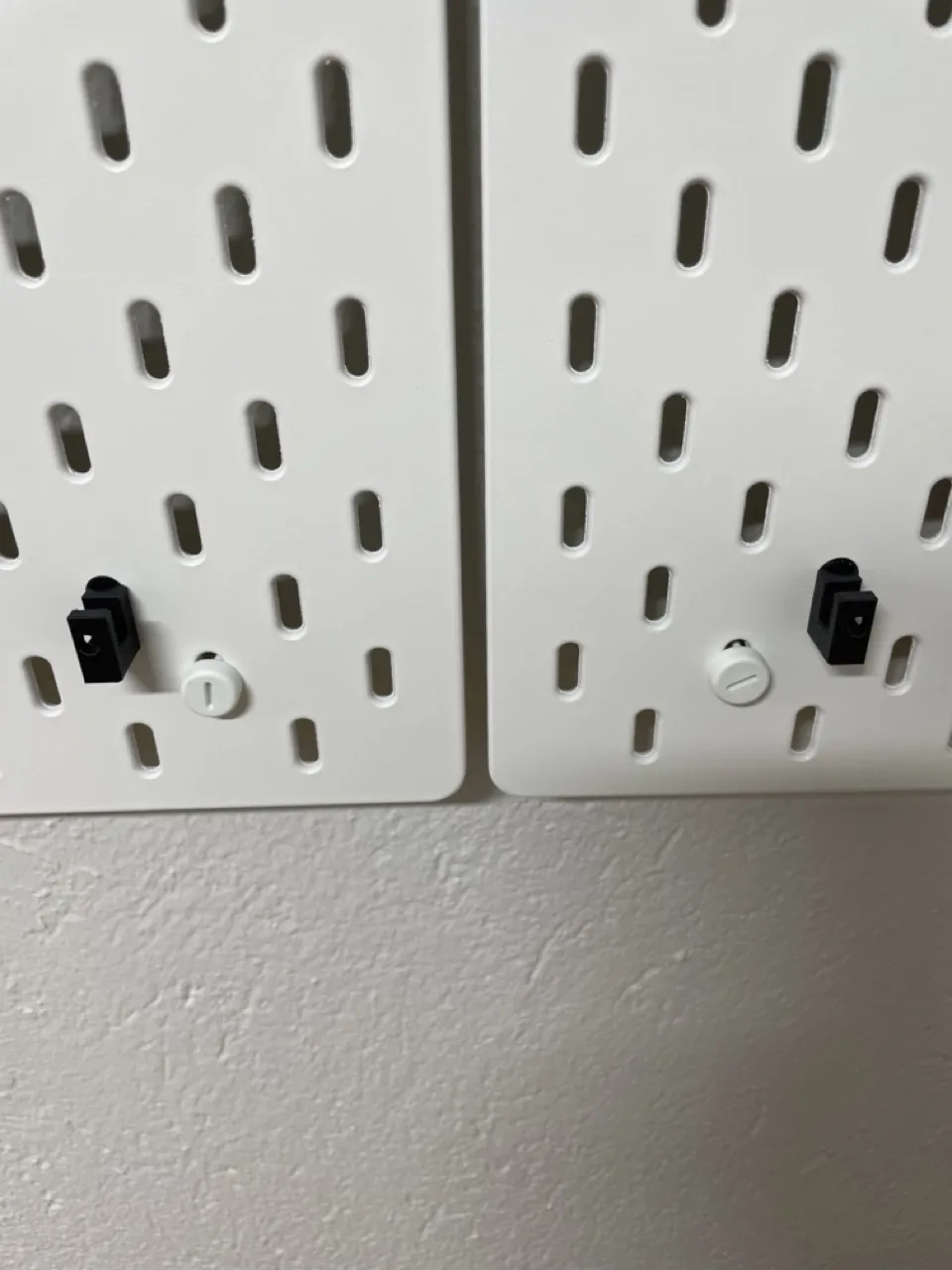

2. Gắn giá treo vào IKEA Skådis. Giá treo bên trái nằm bên trái của bạn khi đứng trước bảng treo.

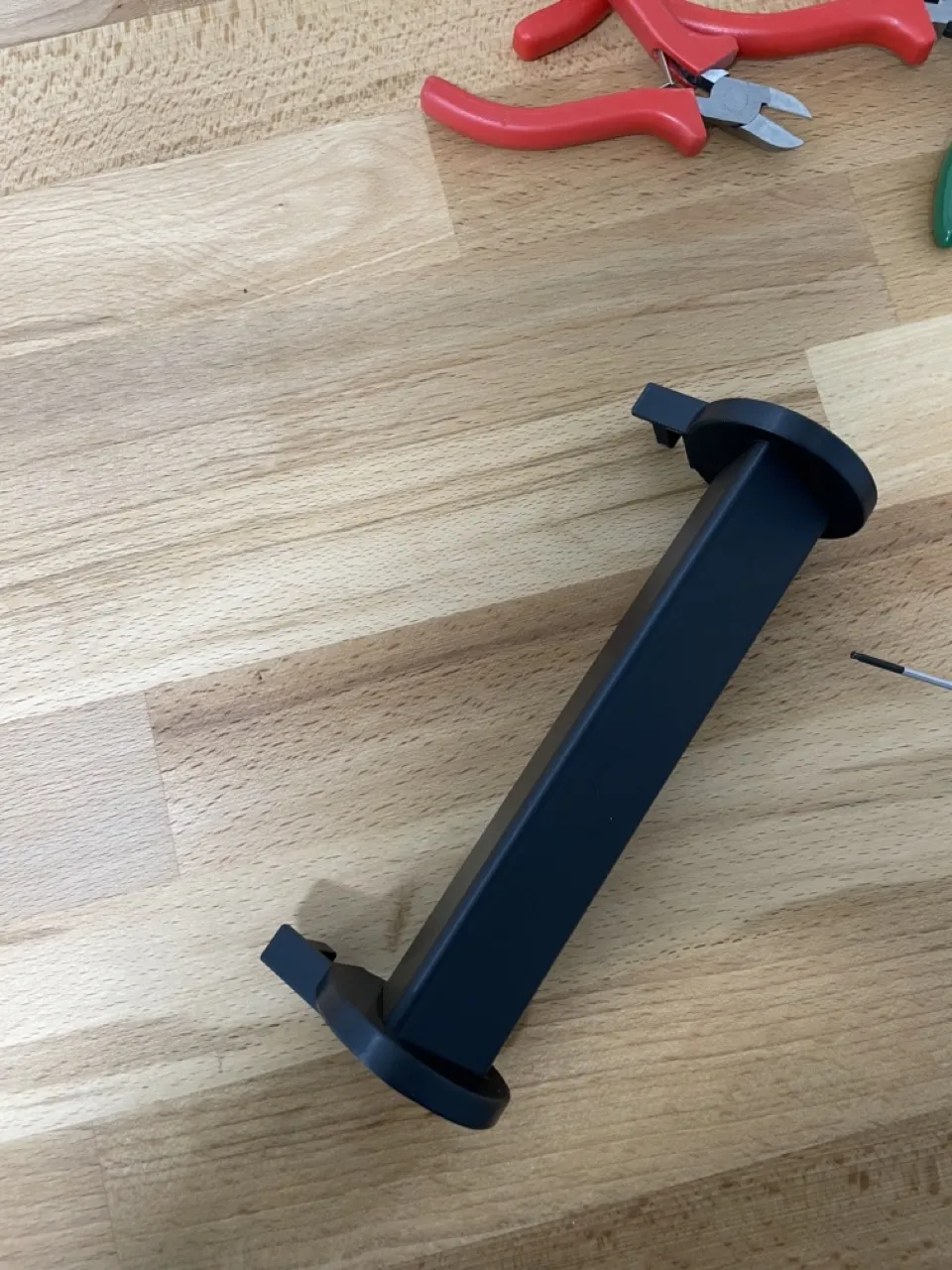

3. Gắn thân vào tay cầm. Nó nên vừa khít. Nếu không vào được thì hãy thử mài một chút ở các cạnh của thân.

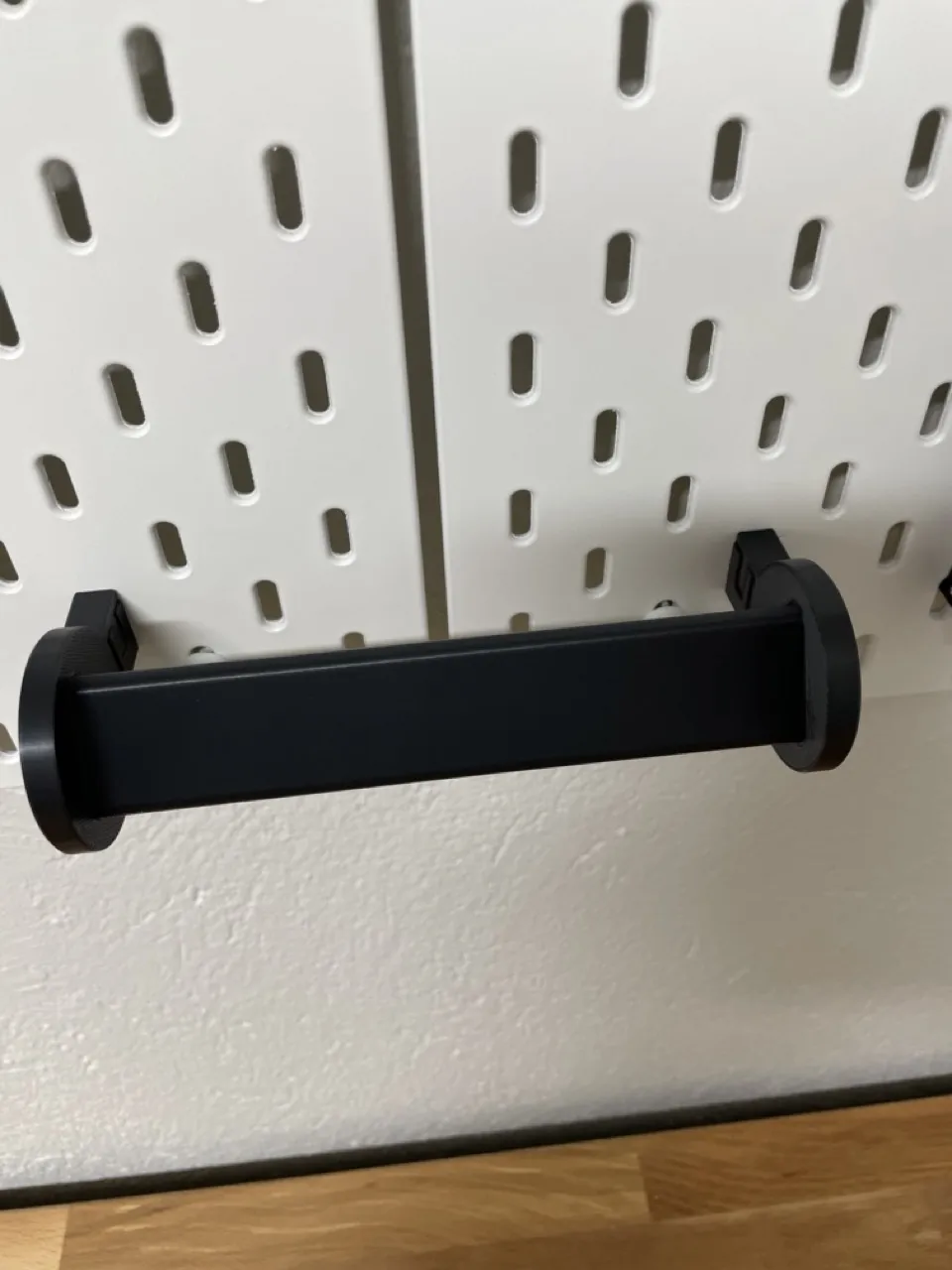

4. Treo tay cầm lên giá treo.

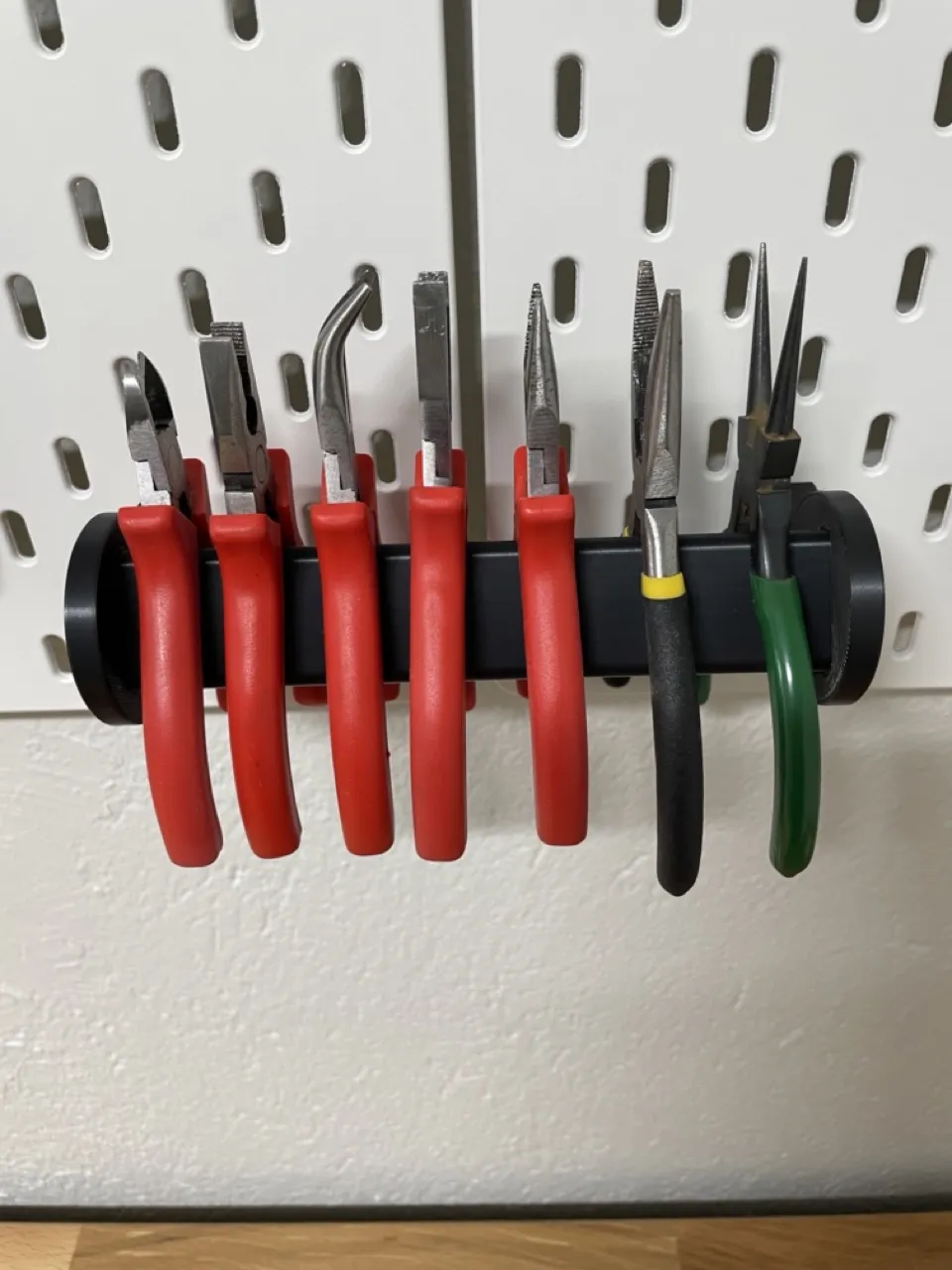

5. Treo kìm lên giá treo và thưởng thức.

Kích thước

Tay cầm rộng 10mm và bạn cần hai cái. Chiều rộng của thân chính có thể tùy chỉnh nhưng có 3 kích thước, 81mm, 121mm và 161mm. Vì vậy, khi sử dụng các thân được cung cấp, chiều rộng sẽ là 101mm, 141mm hoặc 181mm.

Tay cầm nhô ra 165mm từ bảng treo. Khoảng trống giữa thân chính và bảng treo là ~20mm.

Cài đặt in

Tôi đã in cái này trên một Prusa Mini với 15% độ đặc và sử dụng hồ sơ chất lượng 0.2mm trong eSlicer.

Cần có các giá đỡ cho các cánh tay. Tôi đã sơn các giá đỡ ở phần phía sau của cánh tay nhưng không có giá đỡ ở phần cắt hình tam giác.

Các giá treo tường và thân chính không cần giá đỡ, tuy nhiên tôi đã in thân hình tam giác đứng lên với một viền. Mặc dù về mặt kỹ thuật đây là một bản in yếu hơn so với việc in nằm xuống, tôi nghi ngờ điều đó sẽ gây ra bất kỳ vấn đề nào. Kinh nghiệm của bạn có thể khác.

Những gì bạn cần:

M2.5 T-Nuts (2), đai ốc M2.5 (2) và ốc vít M2.5x12mm (2).

Để dễ dàng căn chỉnh hơn, bạn cũng có thể sử dụng các hướng dẫn căn chỉnh từ dự án T-Nuts (tùy chọn).
