Quạt Tản Nhiệt Động Cơ Cưa Bàn Trượt DeWalt RAS

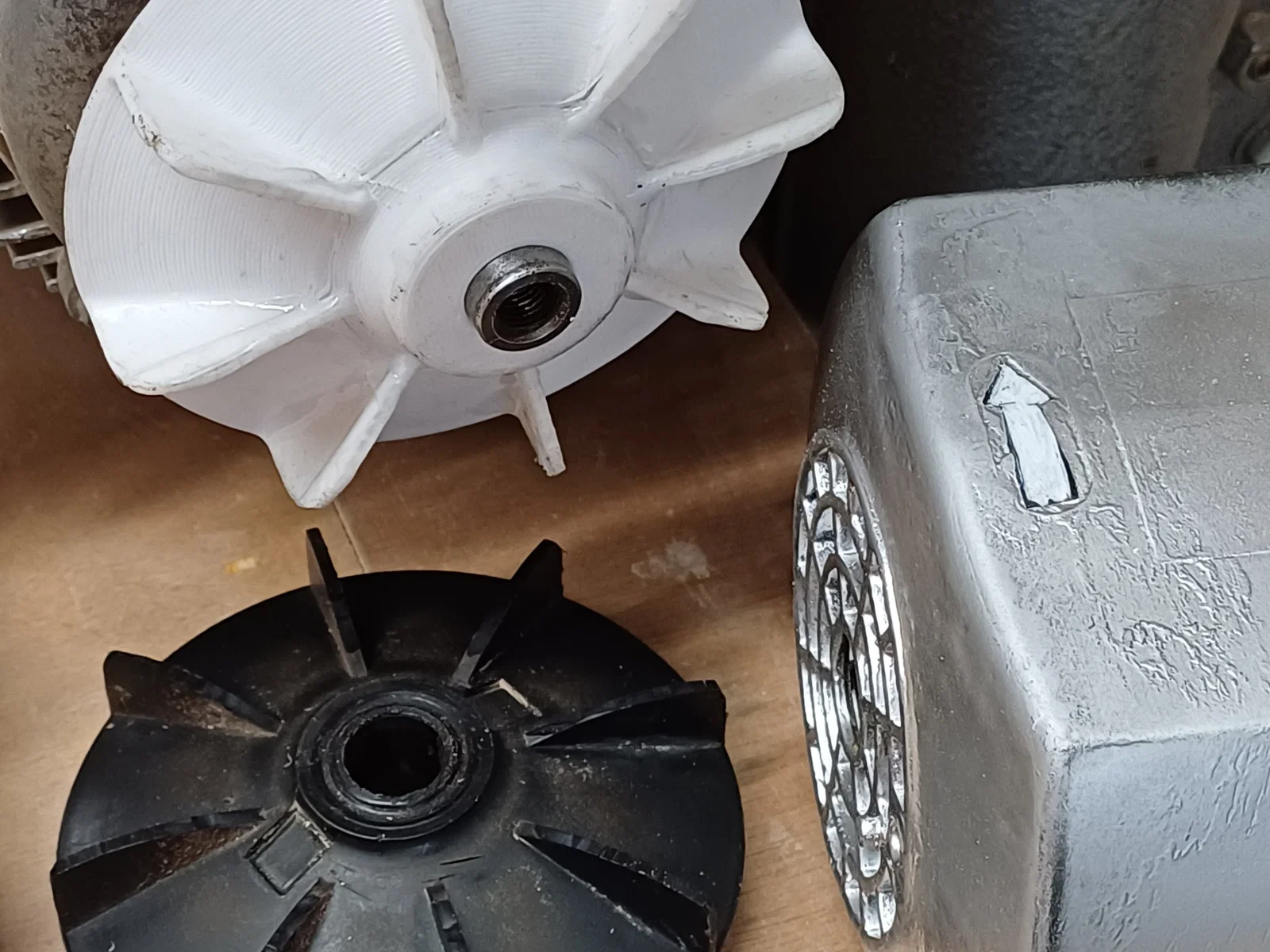

Cách đây vài năm tui có mua lại một cái cưa bàn trượt DeWalt DW1251 cũ, và tui để ý là hồi đó cái quạt tản nhiệt của động cơ nó bị cạ vô bên trong cái vỏ, làm hư cả hai thứ nhưng mà nó không có ảnh hưởng gì tới hoạt động của cưa hết.

Năm ngoái tui mới tậu được cái máy in 3D về, rồi sau khi dùng Fusion 360 một thời gian thì tui nghĩ bụng là chắc cũng nên thử thiết kế một cái quạt mới coi sao.

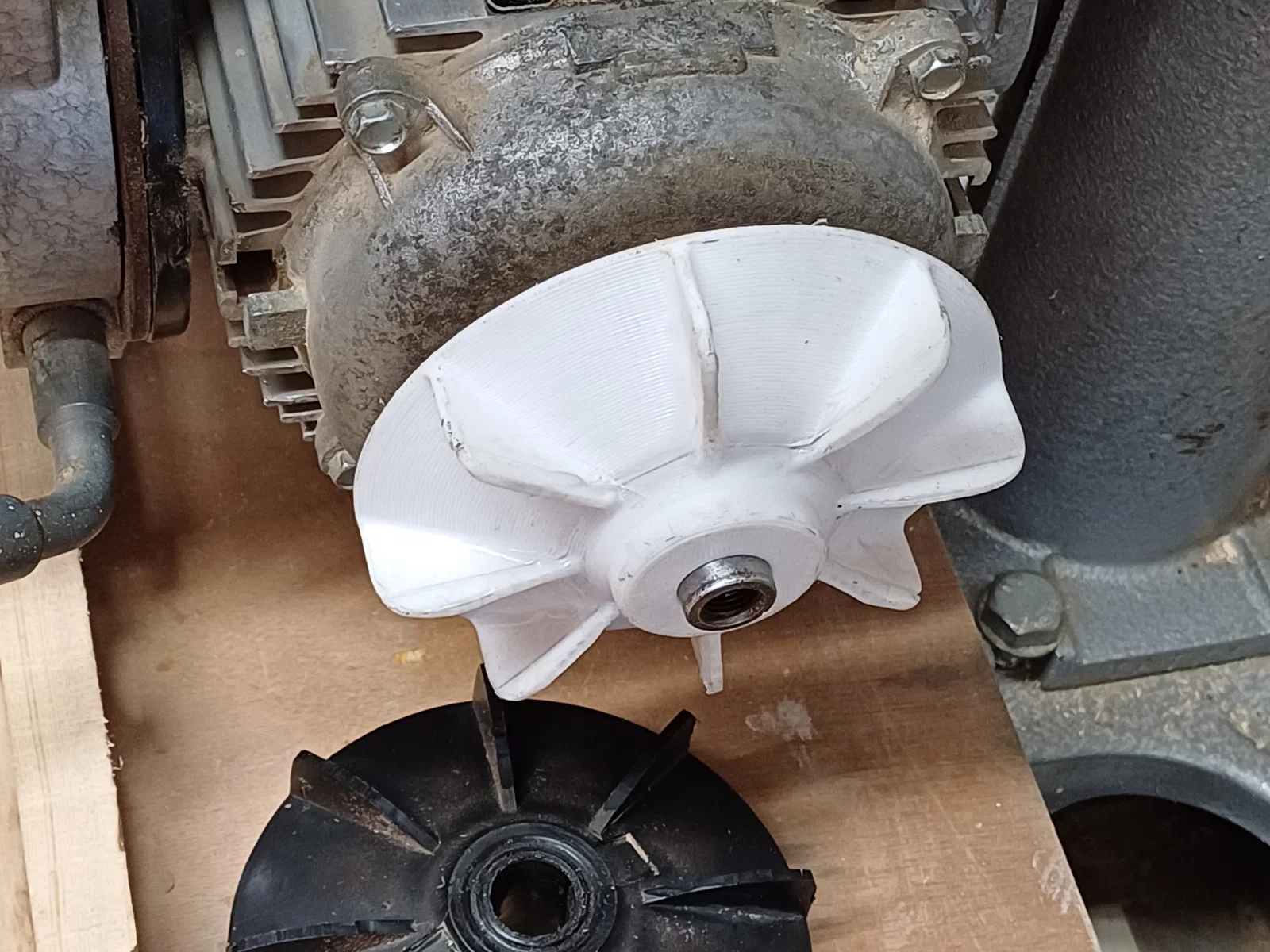

Tui thiết kế nó làm hai phần, tại vì cái quạt zin nó nhô ra 15mm phía sau, cái này theo tui thấy thì sẽ tốn thêm support không cần thiết với lại thời gian in cũng lâu hơn. Cho nên tui đã in cái quạt nó áp sát mặt bàn, có support, với lại thêm một cái cục spacer 15mm riêng biệt. Xong rồi tui dán nó vô quạt sau khi in xong, mặc dù là nó khít lắm rồi, chắc không cần dán đâu.

Tui in nó bằng PLA với độ dày lớp là 0.2, có support, ruột 50%.

Giờ tui xài nó làm vài đường cắt rồi, thấy cũng ổn lắm. Tui có đính kèm file Fusion với STEP cho mấy ông có thể chỉnh sửa và cải tiến thêm nha.
