Giá đỡ thớt linh hoạt

Xin vui lòng cuộn xuống để xem Tiếng Việt.

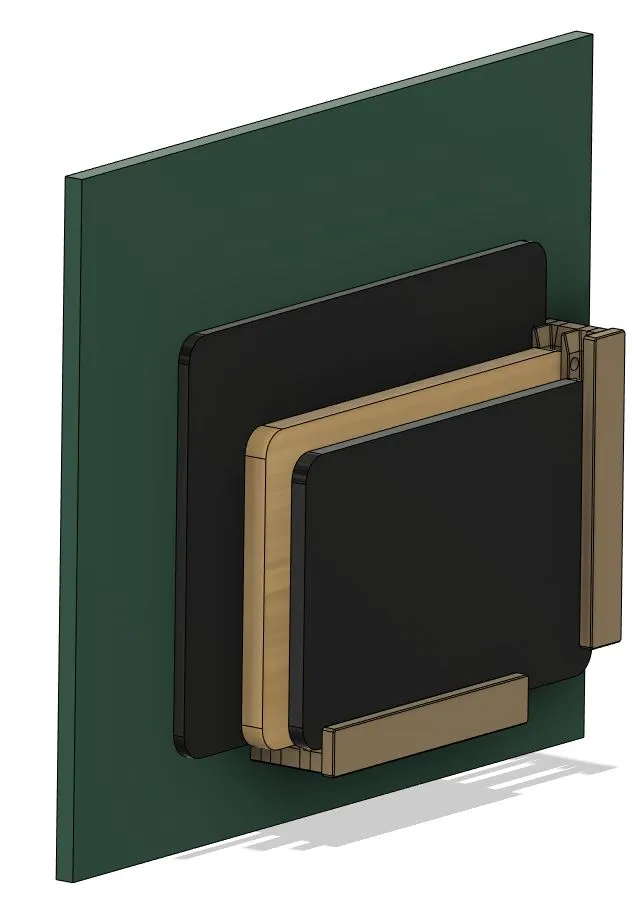

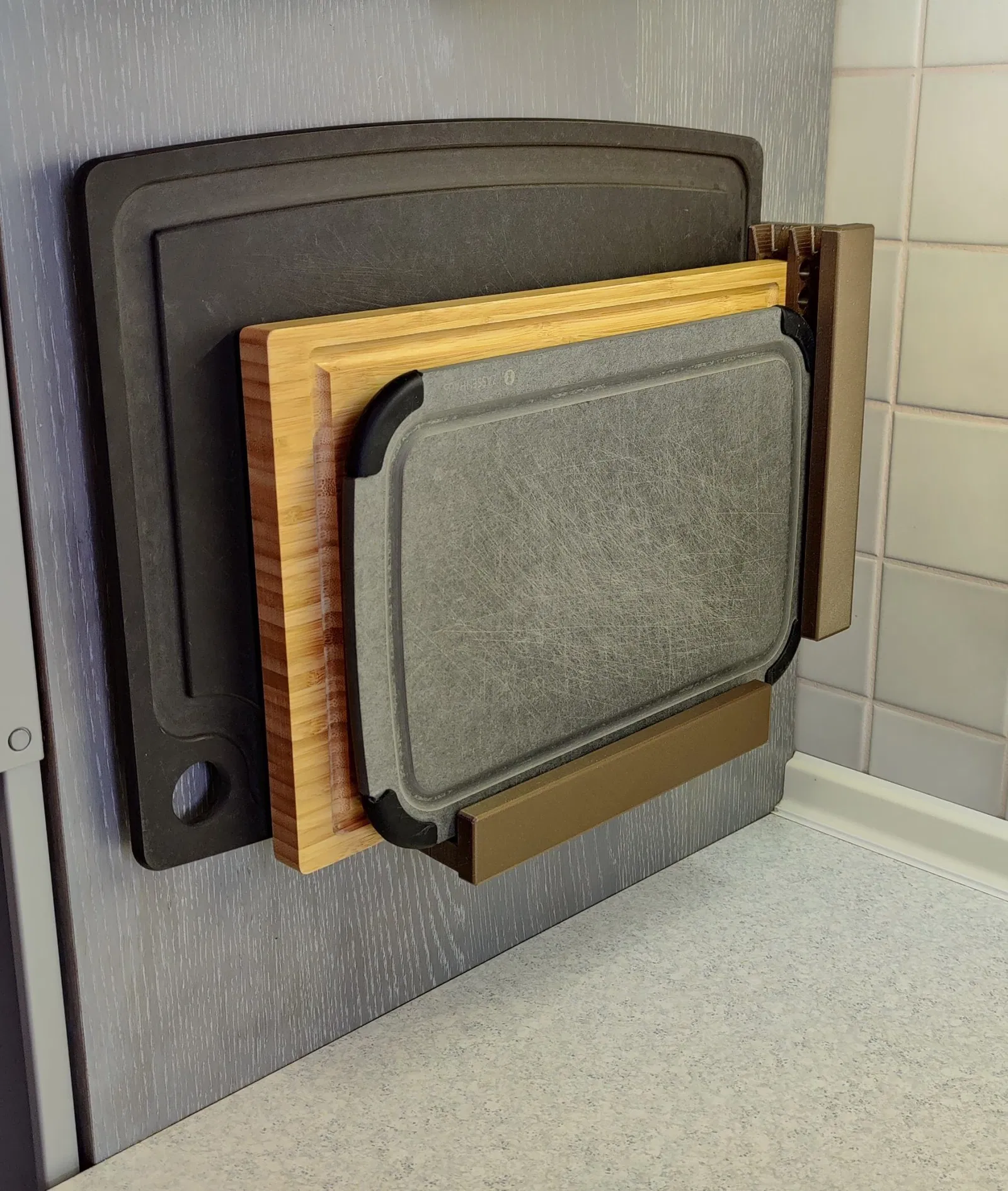

Từ những bộ phận riêng lẻ này, bạn có thể làm một cái giá đỡ thớt hoặc những thứ tương tự. Tôi thiết kế nó để có thể đỡ các tấm thớt có độ dày khoảng 34mm. Giá đỡ này được bắt vít vào thành tủ. Các lỗ bắt vít dùng cho vít gỗ 3mm. Với thành tủ dày 16mm, chiều dài vít lý tưởng là 25mm.

Nếu sau này cần một cấu trúc khác, bộ giá đỡ này có thể dễ dàng tháo rời. Do đó, hầu hết các bộ phận đều có thể tái sử dụng.

Ngoài các bộ phận in 3D, bạn sẽ cần thêm (số lượng thay đổi tùy thuộc vào số lượng khe cắm):

• Ốc ren cấy M4 x dài 8.1mm
• Vít đầu trụ M4 x 12mm
• 6x vít gỗ 3mm

Một khe cắm có chiều rộng bằng phần Tx + 3mm. Do đó, với T9.stl, khe cắm rộng 12mm.

Chức năng và Lắp ráp

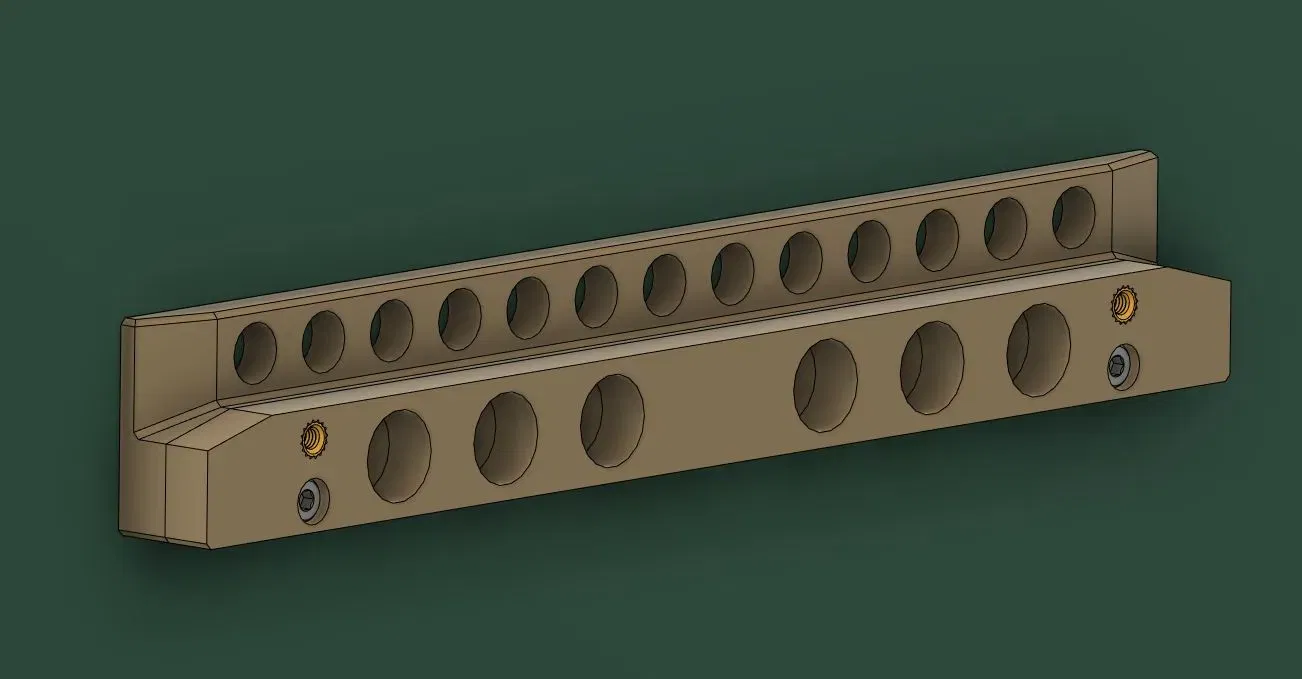

Phần thân chính (GK.stl) cần in số lượng 2 extasteriskfriend{(số khe cắm+1)} (ví dụ: 3 khe cắm = 2 extasteriskfriend{(3+1)} = 8). Các miếng đệm (T9, T10, T11, ...) cần 2 cái cho mỗi khe cắm. Miếng che (Abdeckung.stl) cần 2 cái.

1. Lắp ốc ren cấy M4x8.1mm vào tất cả các bộ phận "GK" và "Txx". Đối với các bộ phận "Tx", hãy chú ý đúng mặt. Ốc ren cấy phải nằm phẳng ở mặt có lỗ khoét cho vít đầu trụ.

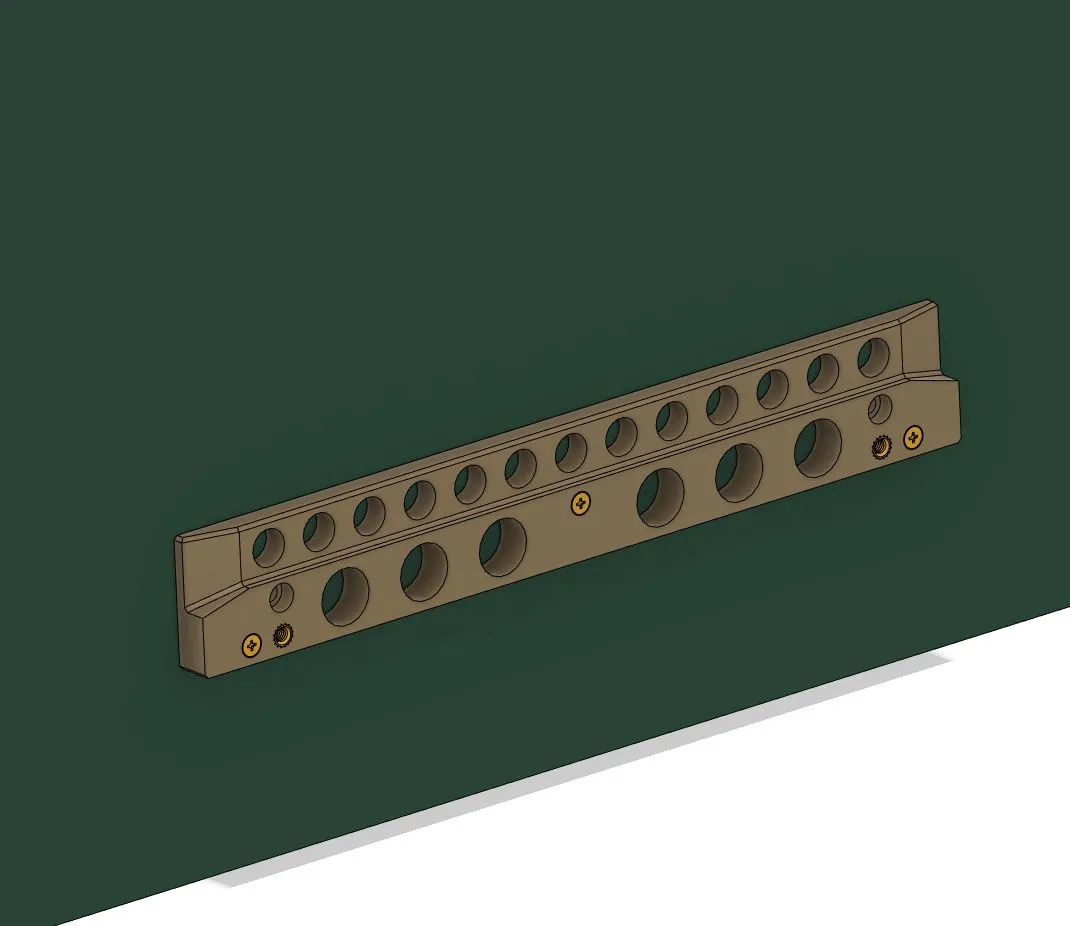

2. Bắt vít "GK" vào thành tủ theo chiều ngang và chiều dọc bằng vít gỗ. Vị trí tương đối của chúng phụ thuộc vào kích thước của thớt.

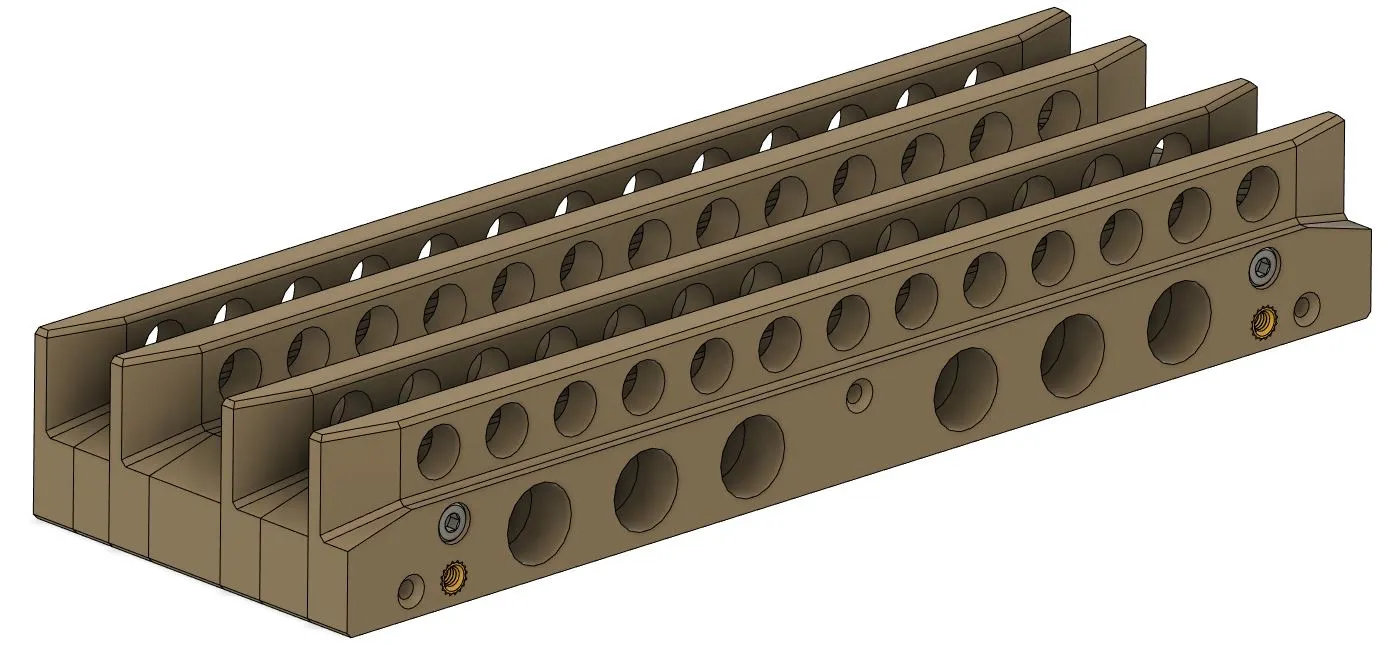

3. Bây giờ, hãy lắp các miếng đệm (T9, T10, T11, ...) xen kẽ với các bộ phận "GK" khác bằng vít đầu trụ.

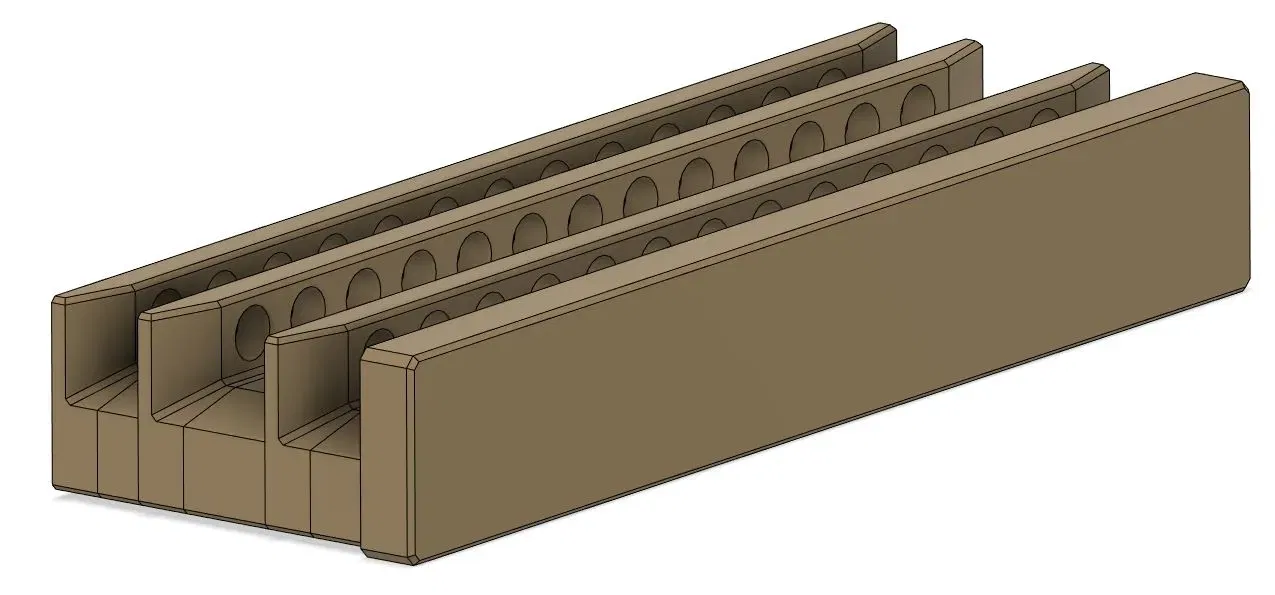

4. Khi đạt được cấu trúc mong muốn, miếng che sẽ được lắp vào bộ phận "GK" cuối cùng.
