Giá đỡ quạt 40mm SKR 2.0 cho Ratrig V minion dùng Pololu D36V28F12
Bản mod này cho phép bạn gắn giá đỡ quạt 40mm cho SKR 2.0 trên Ratrig V-Minion, sử dụng bộ chuyển đổi giảm áp Pololu D36V28F12 để cấp nguồn 12V cho quạt làm mát.
Mô tả
Chào mọi người đến với bản mod của mình,

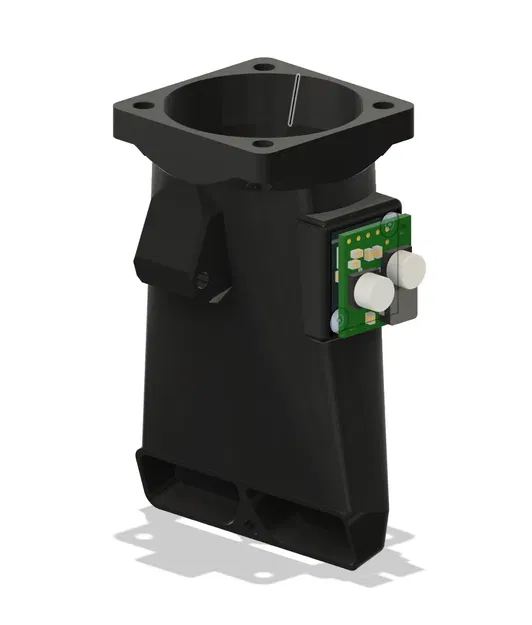

Cái này cho phép bạn gắn một cái Pololu (https://www.pololu.com/product/3786) lên cạnh của cái quạt, chỉ cần 2 con ốc M2 thôi.
Cái SKR không có cổng quạt 12V luôn bật sẵn nên mình đang xài bộ chuyển đổi giảm áp và chạy một dây đơn tới cổng quạt làm mát âm trên bo mạch.

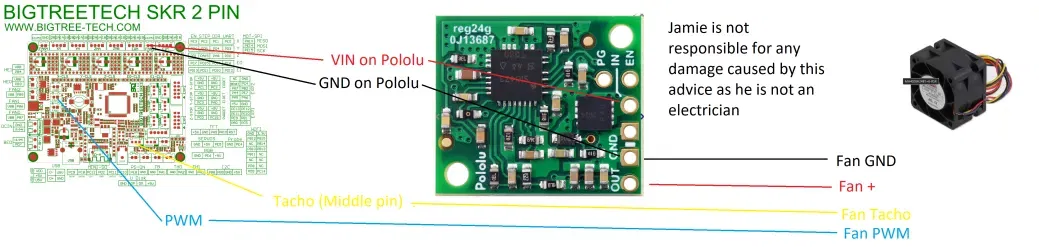

Xem sơ đồ đấu dây hơi xấu của mình trong hình ảnh nha, làm ơn theo tên các terminal trên PCB chứ đừng theo hình của mình.
Khuyến khích xài quạt này: https://www.digikey.com/en/products/detail/mechatronics-fan-group/MH4028H24B1-6-RSR/9962964?
In mẫu úp ngược với support enforcer ở phía bo mạch.
