Kết nối JST cho bo mạch chính máy in 3D

Tôi hiện đang trong quá trình nâng cấp hầu hết các máy in 3D của mình với các bo mạch driver stepper im lặng 32 bit.

Nâng cấp đầu tiên của tôi là CTC A10s, một bản sao của Creality CR-10, đã được cài đặt sẵn bo mạch chính 8 bit Anet phiên bản 1.5, là một bo mạch cũ của Anet A8. Máy in đó đã được lắp đặt bo mạch chính Creality (V4.2.7). Các bo mạch Anet sử dụng các đầu nối 3 pin cho các công tắc dừng và cảm biến nhiệt. Trong khi đó, hầu hết mọi người trong ngành đều sử dụng các đầu nối 2 pin cho các công tắc dừng và cảm biến nhiệt. Tôi đã tìm được năm đầu nối JST 2 pin mà tôi cần cho nâng cấp đó, nhưng hai máy khác mà tôi đang nâng cấp trong tuần này là Anet, vì vậy tôi sẽ cần thêm 10 đầu nối 2 pin nữa.

Hai máy Anet này sẽ được trang bị bo mạch MKS Robin E3. Các bo mạch đó chỉ có giá 23 đô la mỗi cái. Việc giảm tiếng ồn cho những máy ồn ào đó thật sự xứng đáng với 46 đô la mà tôi đã chi cho nâng cấp.

Bo mạch Creality mà tôi lắp vào máy CTC có một đầu nối JST 5 pin cho cảm biến ABL. Các đầu nối kiểu Dupont của BLTouch và các bản sao không kết nối chắc chắn trong đầu nối JST, vì vậy tôi cần một vỏ đầu nối 5 pin cho điều đó.

Trong khi đó, tôi đang nghĩ rằng tôi sẽ có 3 bo mạch Anet 8 bit, 1 phiên bản 1.5 và hai phiên bản 1.7 mà tôi có thể sử dụng cho các dự án và thí nghiệm khác, vì vậy tôi nghĩ sẽ hữu ích nếu có các đầu nối 3 pin thay thế cho các kết nối dừng và cảm biến nhiệt, và vì các kết nối động cơ stepper với bo mạch chính đều sử dụng đầu nối 4 pin, tôi cũng có thể thêm những cái đó vào.

Tôi đã sử dụng “đầu nối nữ JST XH 2 pin” của BerkhanB làm cơ sở cho bản remix này vì tôi đã in mô hình của anh ấy và nó có thể hoạt động ngay lập tức, chấp nhận các chân và kết nối chắc chắn với bo mạch chính, nhưng vì tôi sẽ sử dụng rất nhiều thứ này, tôi muốn làm cho các đầu nối gần hơn một chút với tiêu chuẩn ngành.

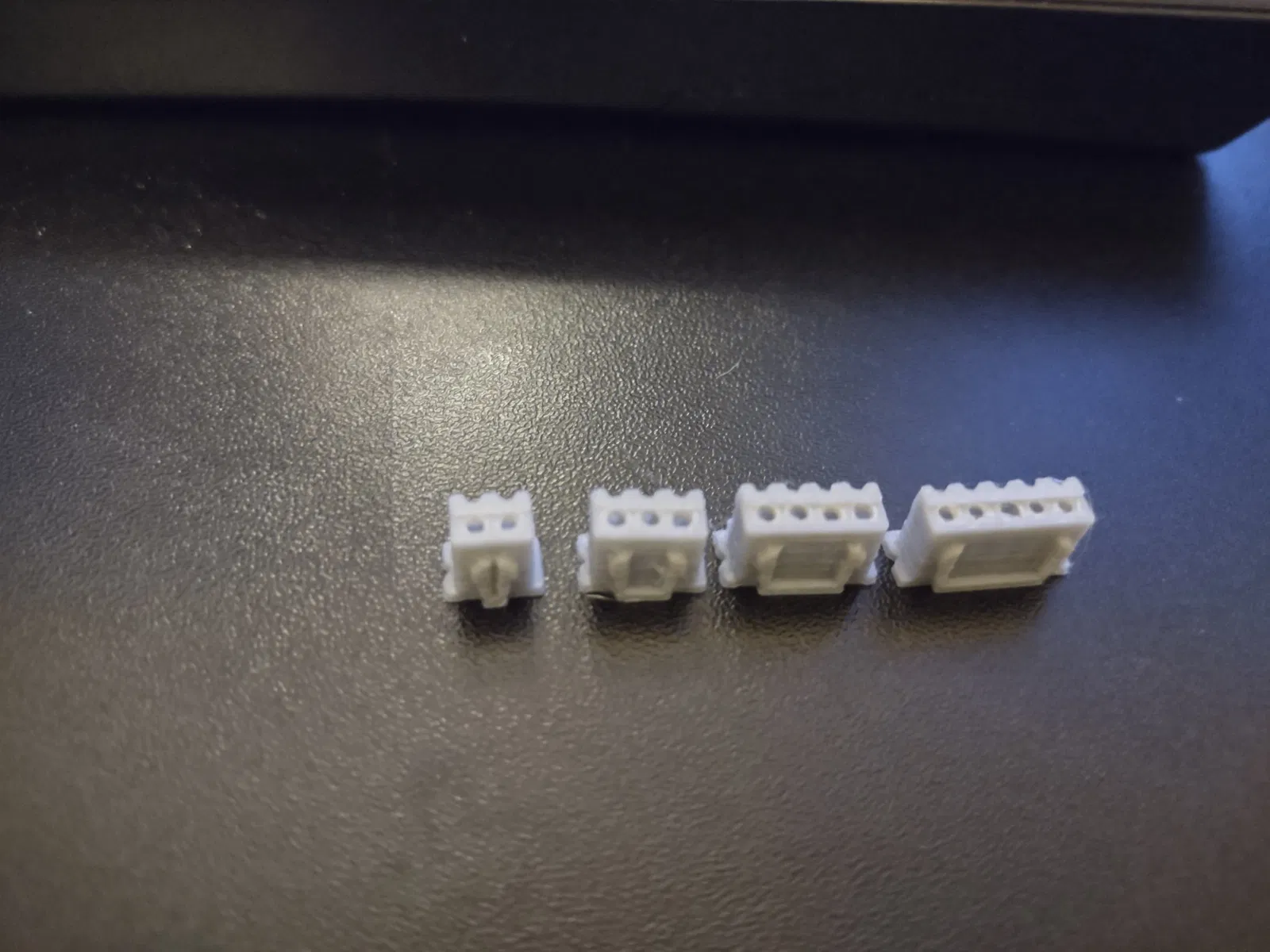

Tôi đã thêm các phần viền còn thiếu để những bộ kết nối này có thể dễ dàng được tháo ra khỏi ổ cắm của chúng, và tôi đã vát các đầu của phần khóa của thiết kế để dễ dàng chèn vào hơn. Mỗi bộ kết nối thương mại nào tôi có loại này đều có một rãnh nhỏ dọc theo một bên, điều này có lẽ là do quá trình ép nhựa được sử dụng để tạo ra chúng, nhưng tôi cũng đã thêm điều đó. Tôi nghĩ "có hại gì đâu?" :)
