Giá đỡ Quạt Bi-Metal Heatbreak TronXY Crux 1 kèm Giá đỡ BL-Touch

Đây là bản chỉnh sửa lại từ:

Quạt làm mát: https://www.f3d.vn/3d-model/158687-quat-gio-tronxy-crux-1

Giá đỡ BL-Touch: https://www.thingiverse.com/thing:5790611

Bộ setup này được dùng với heatbreak và hotend loại ngắn hơn, kết quả của việc nâng cấp Crux 1 từ ống PTFE lên BI-Metal Heat break.

Các bộ phận được dùng trong nâng cấp hotend:

Nâng cấp Quạt thổi (stock là 0.05a, thay thế là 0.10a; hiệu suất gấp đôi): https://www.amazon.com/gp/product/B07DB7DLMM

Nâng cấp Quạt Hotend (cùng lý do như quạt thổi): https://www.amazon.com/gp/product/B0757RPCN9

Bi-Metal Heat break (TC4, 27.5mm): https://www.amazon.com/dp/B0B6P6P83S

Bộ gia nhiệt 60W & Cảm biến nhiệt 300C: https://www.amazon.com/dp/B0C9CV86N7

Block nhiệt bằng Đồng nguyên khối chịu nhiệt cao: https://www.amazon.com/dp/B08NVTJM4S

Ống Capricorn PTFE (vì sao không, bạn vẫn cần nó): https://www.amazon.com/dp/B09GM6W972

Bộ ốc vít M3: https://www.amazon.com/VIGRUE-570PCS-Stainless-Assortment-Machine/dp/B08H24W42K

Bộ đai ốc giữ: https://www.amazon.com/dp/B0C2HGNYLX

Đai ốc giữ M3 được lắp vào lỗ trên cánh tay để cố định góc dưới của quạt tản nhiệt hotend. Tôi thích vặn ốc vào đai ốc giữ, sau đó làm nóng nó bằng súng nhiệt (giữ ốc bằng kìm), rồi lắp vào lỗ. Việc này giúp tránh tình trạng bị gỉ sét như khi dùng mỏ hàn. Để nguội và tháo ốc ra.

(Hoặc bỏ hết mấy cái đó đi, xỏ dây rút/dây thít/dây cáp qua lỗ và xong việc)

Các bộ phận được dùng trong Nâng cấp BL-Touch cho máy Klipper (Tôi không biết/dùng Marlin cho việc này):

Bộ ốc vít M3 từ Nâng cấp Quạt

Bộ BL-Touch chính hãng: https://www.amazon.com/dp/B093788GPB

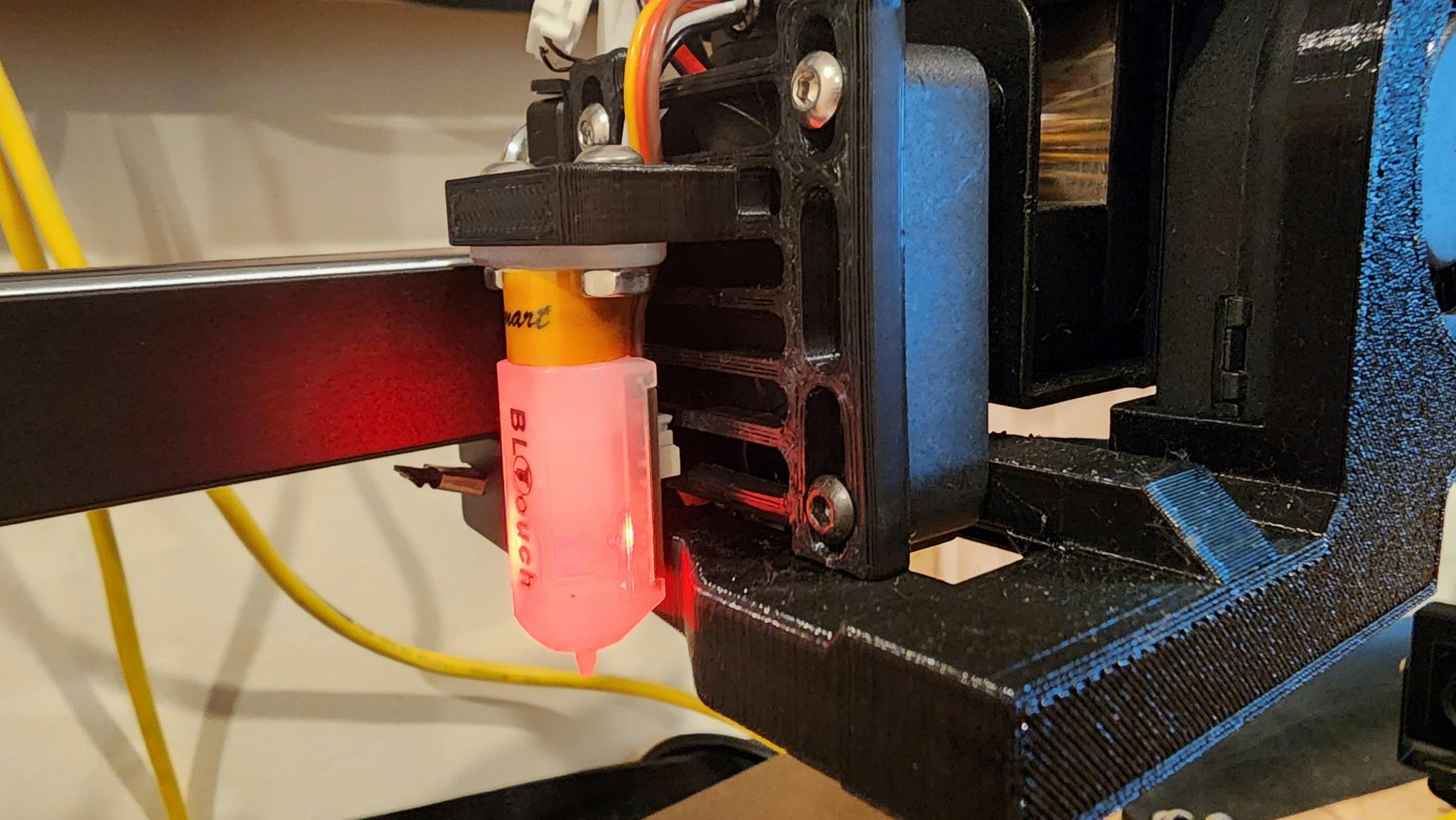

Việc sửa đổi giá đỡ ở đây được điều chỉnh để phần dưới dựa vào giá đỡ quạt và có kích thước sao cho cảm biến nên cách đầu phun 1mm và cách dưới 1-2mm khi triển khai. Tôi cũng tăng kích thước và độ dày của khu vực gắn cảm biến để loại bỏ độ rung và giữ cảm biến thẳng đứng tốt hơn. Tôi chỉ sửa đổi giá đỡ quạt đầu tiên vì tôi vẫn muốn có lưới quạt không có ngón tay chọc vào.

Cái này hơi khó chịu hơn một chút, vì bạn phải tìm hiểu cách kết nối dây, cũng như chế dây nối dài từ bộ đùn đến bo mạch.

May mắn thay, các máy Crux1 mới xuất xưởng có bo mạch được đánh dấu rất rõ ràng cho các kết nối nguồn cho cảm biến (cả 24V và 5V đều có sẵn cho bl-touch hoặc cảm biến tronxy) và bạn sẽ sử dụng lại Z-stop cho phần cảm biến.

Những khó khăn là:

1. Các kết nối nguồn và kết nối PWM không có chân hàn trên bo mạch. Bạn sẽ phải tự sửa cái này.
2. Tìm tên chân PWM để nhập vào Klipper. Tài liệu cho chip này, cách chip được định hướng trong tài liệu không khớp với cách dễ nhất bạn nhìn chip này khi mở mặt dưới của máy in. Khi máy in có mặt trước của trục y úp xuống bàn, điều này đặt bo mạch và chip vào khu vực làm việc dưới cùng bên phải của bạn. chip trong cấu hình này được xoay 90 độ SANG TRÁI so với những gì bạn thấy theo định hướng trong tài liệu chip. Bực mình! Sau khi định hướng, bạn có thể thấy chân điều khiển là PB10 bằng đồng hồ đo.

Tóm lại: Chân PWM là PB10

Phần Klipper BLTouch:

[bltouch]
sensor_pin: ^PC13
control_pin: PB10
probe_with_touch_mode: True

Cài đặt In

Thương hiệu máy in:

ELEGOO

Máy in:

ELEGOO NEPTUNE 3 Pro

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2mm

Infill:

15-20%

Filament: Creality PETG

CR-Black

Ghi chú:

Chỉnh sửa: Đã cập nhật với V2 Fan Duct. Bây giờ sẽ cắt lát đúng trong bất kỳ slicer nào. Đã thử nghiệm trong Cura và PrusaSlicer

Tôi vẫn còn mới với in 3D, vì vậy điều tốt nhất tôi có thể làm bây giờ là cắt một file STL hiện có trong một chương trình như SelfCAD và thực hiện các điều chỉnh cần thiết. Tôi đã cố gắng hết sức để sửa các lỗi mesh, nhưng chỉ có Cura dường như xử lý và cắt file một cách chính xác. Việc chỉnh sửa các file STL đã có lỗ làm cho việc gắn lại mesh một cách chính xác rất khó khăn cho phần mềm CAD.

Khuyến nghị in bộ phận này bằng PETG vì nó sẽ ở rất gần hotend.

Sau khi in
