V0 / V0.1 Mini After Sherpa Bộ Giảm Căng Umbilical (Cáp Rút)

Cái này làm đặc biệt cho V0 / V0.1 sau khi dùng Sherpa dựa trên phản hồi về phiên bản V0.2R1 của mình.

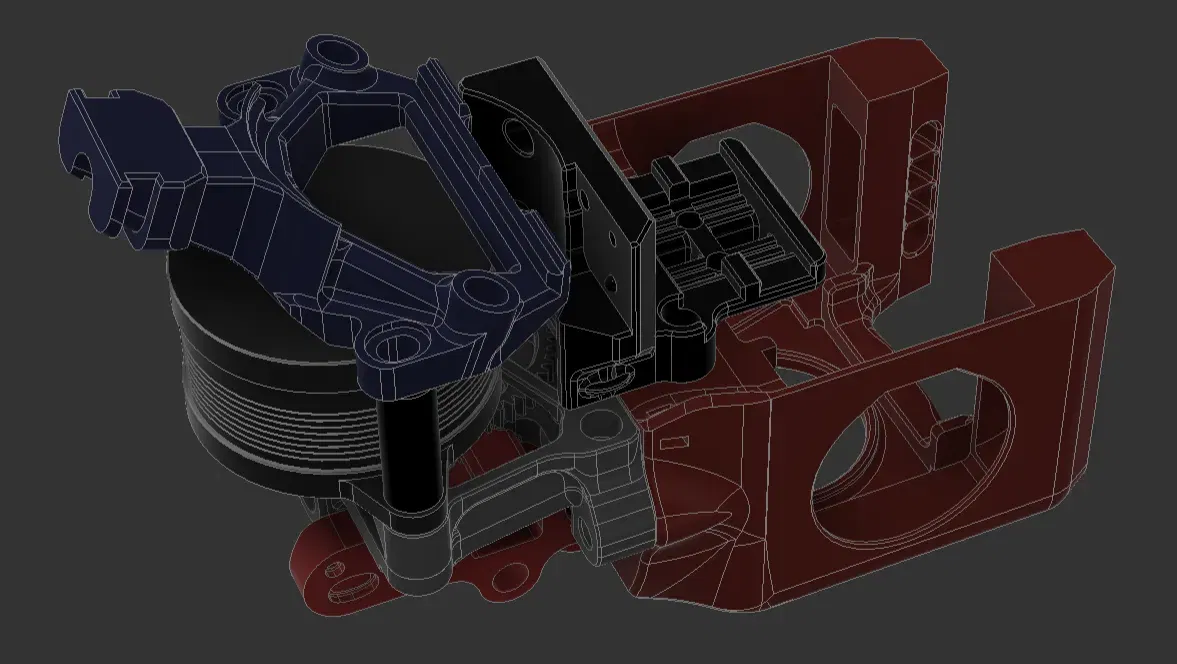

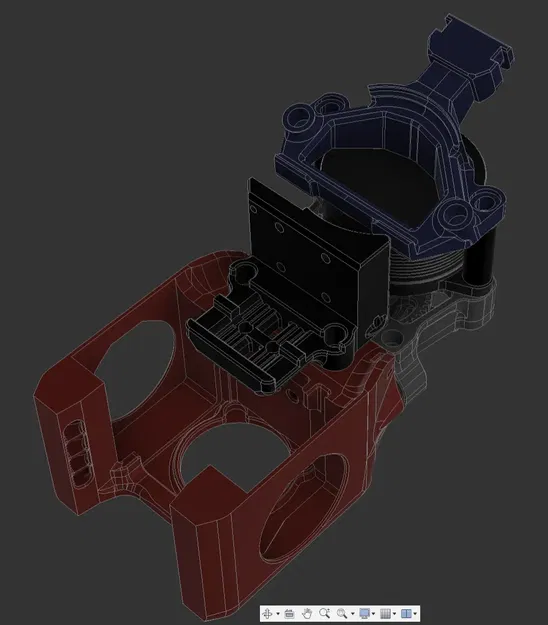

Đi theo hệ thống gắn bo mạch umbilical nghiêng 20 độ của mình (hệ sinh thái) để giảm căng cho cáp umbilical và giảm cọ xát vào nắp trên. Mình đã điều chỉnh để nó hoạt động với ngàm ray X của V0.1 và Mini After Sherpa.

Bộ giảm căng này đi theo triết lý buộc dây "không tổn thất" của mình, nên không cần cắt dây rút, chỉ cần tháo bộ giảm căng ra rồi rút cáp umbilical khỏi bo mạch đầu dụng cụ.

Mình đã tạo tệp để nó đặt sẵn trên giường in V0, bạn chỉ cần slice và in thôi.

tệp bao gồm:

2 x miếng đệm 18mm (làm dày để hỗ trợ thêm)

1 x đế gắn bo mạch siêu nhẹ

1 x bộ giảm căng cho cáp umbilical

DANH SÁCH VẬT TƯ (BOM)

bạn sẽ cần thêm những thứ này cho việc gắn PCB và giảm căng:

3 x đai ốc ép nhiệt M3x5x4

3 x vít đầu nút M3x6

những thứ này dùng để gắn bộ giảm căng phía trên và PCB vào đế.

nếu bạn đã in các miếng đệm thì bạn cũng sẽ cần:

4 x đai ốc ép nhiệt M3x5x4

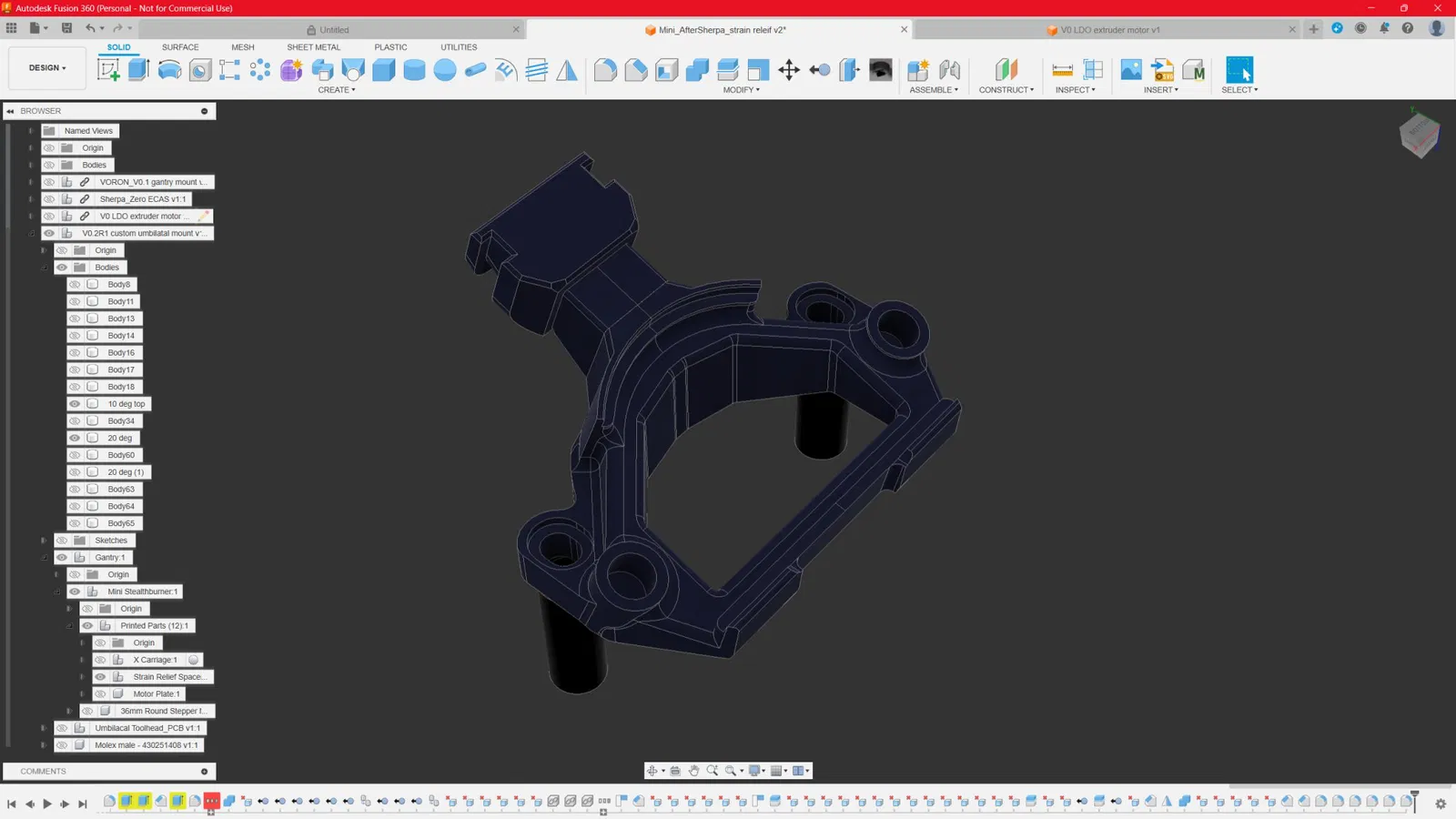

Đây là bản phát hành thử nghiệm (Beta) về mặt kỹ thuật vì mình chỉ có CAD cho các bộ phận nhưng nó sẽ vừa vặn.

Vui lòng để lại phản hồi nếu bạn thử cái này vì nó sẽ giúp tạo ra bản in tốt hơn cho mọi người!

Nếu nó hoạt động tốt với bạn thì vui lòng tải lên ảnh sản phẩm bạn làm ra!

Nó thực sự giúp ích cho mình và những người khác!

Cài đặt in mình thường làm theo thông số kỹ thuật của Voron cho các bộ phận chức năng: 4 lớp vỏ 4 lớp trên và dưới 40% độ đặc ruột tốc độ in tùy bạn thấy phù hợp nhưng đây là một bộ phận khá chi tiết nên in chậm hơn có thể tốt hơn trong trường hợp này.

Như mọi khi, Chúc bạn in vui vẻ!
