Giá Đỡ Hút Ẩm Đa Năng Cho Cuộn Dây In 3D

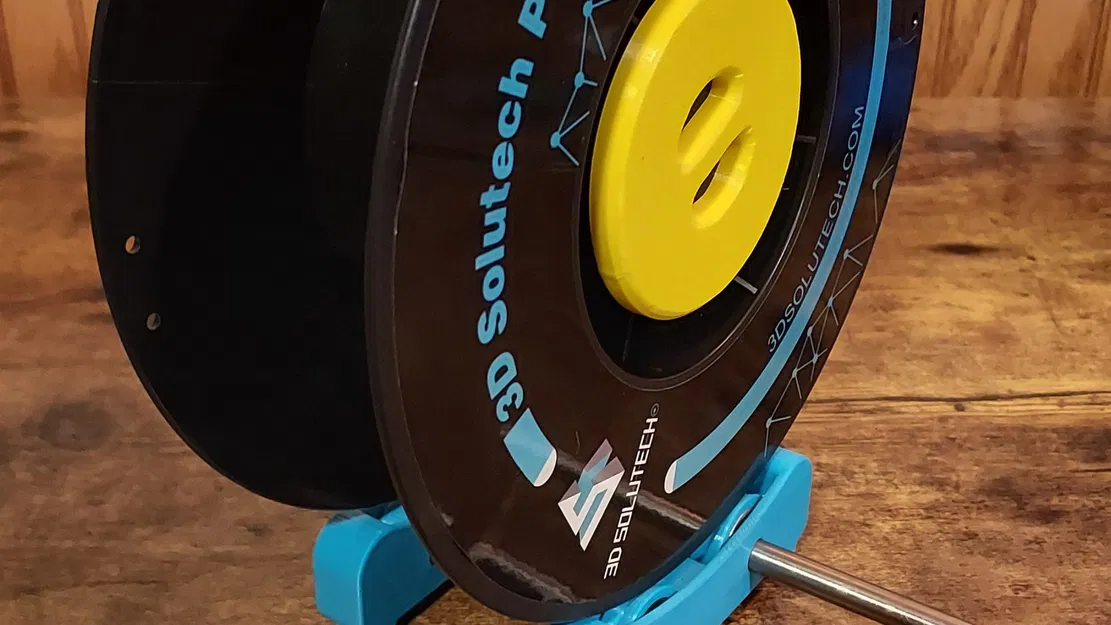

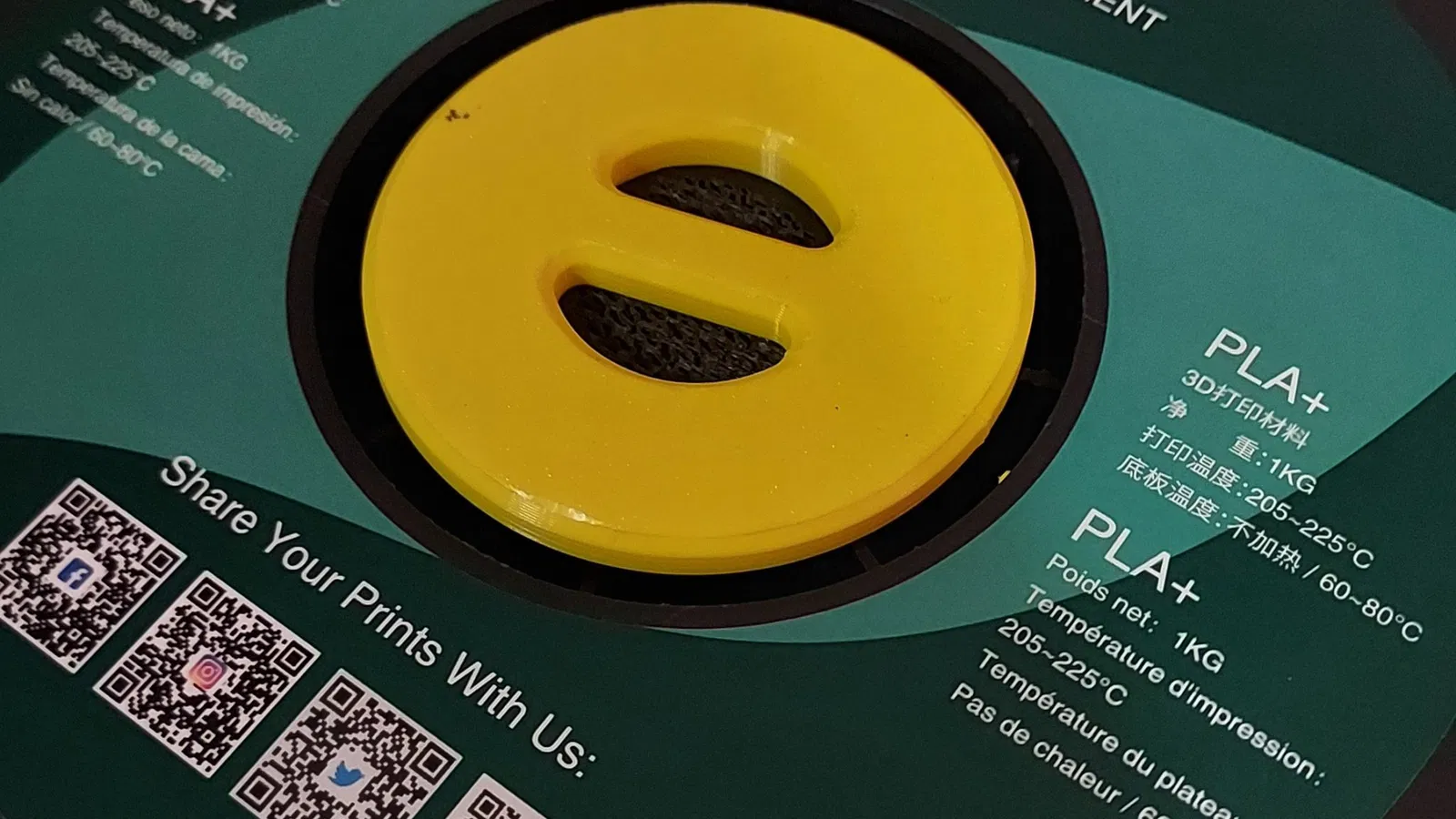

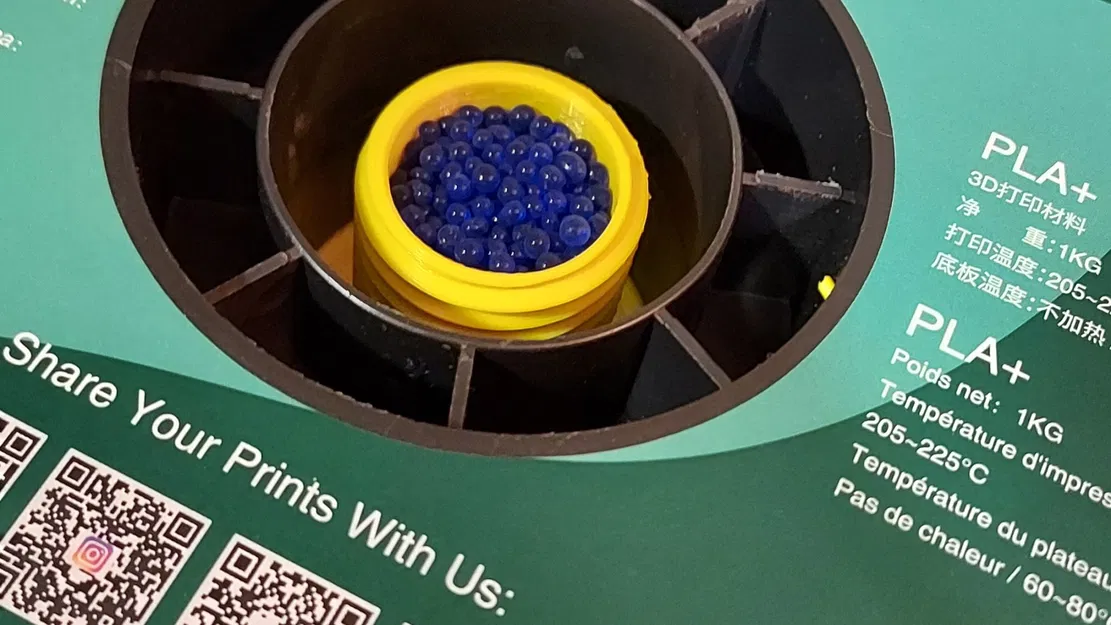

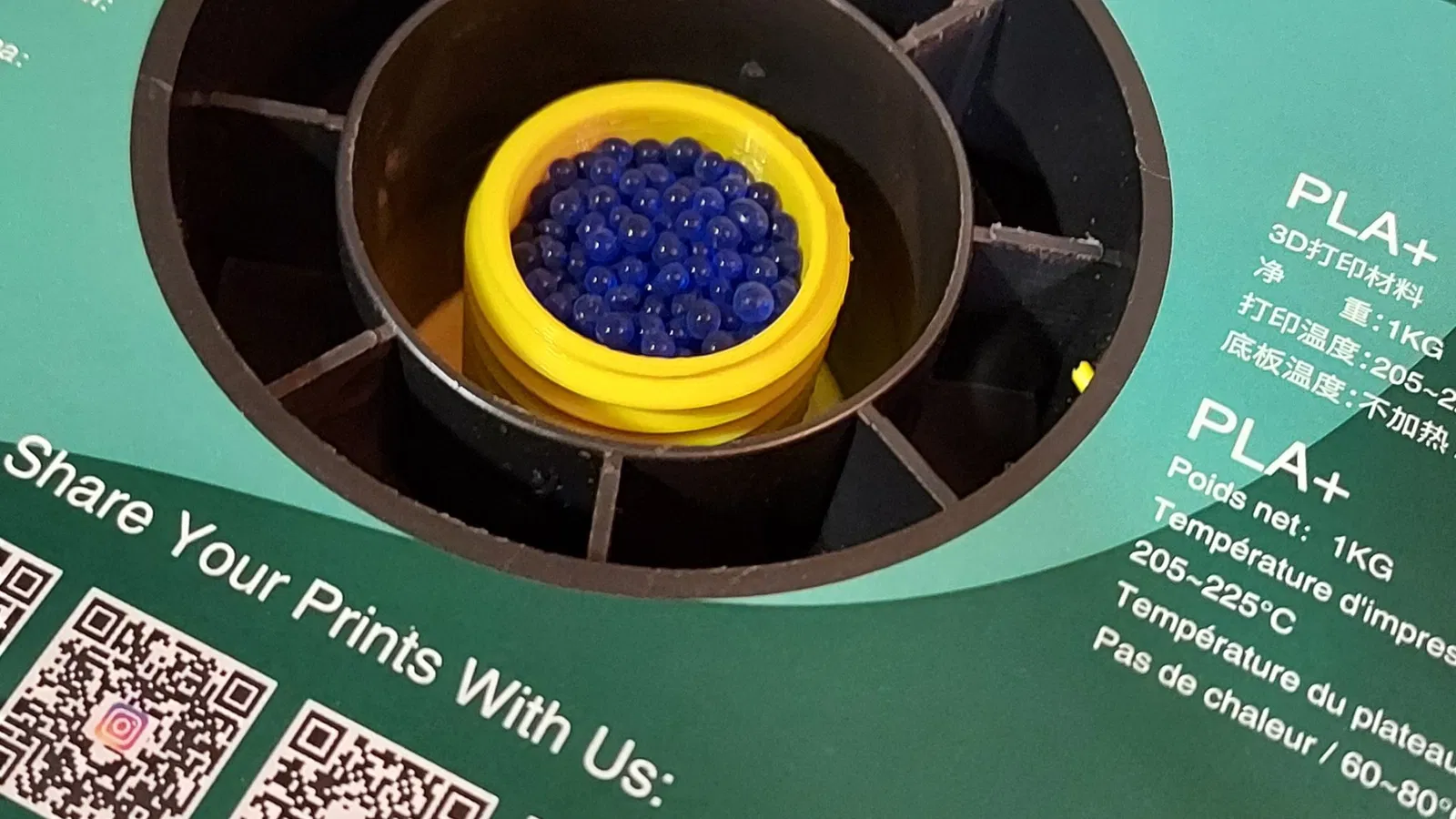

Tui cần mấy cái chỗ để hút ẩm mà gắn vô cuộn dây đó, mà kiếm hoài toàn thấy mấy cái cho từng hãng à. Nên tui tự làm một cái phiên bản riêng luôn.

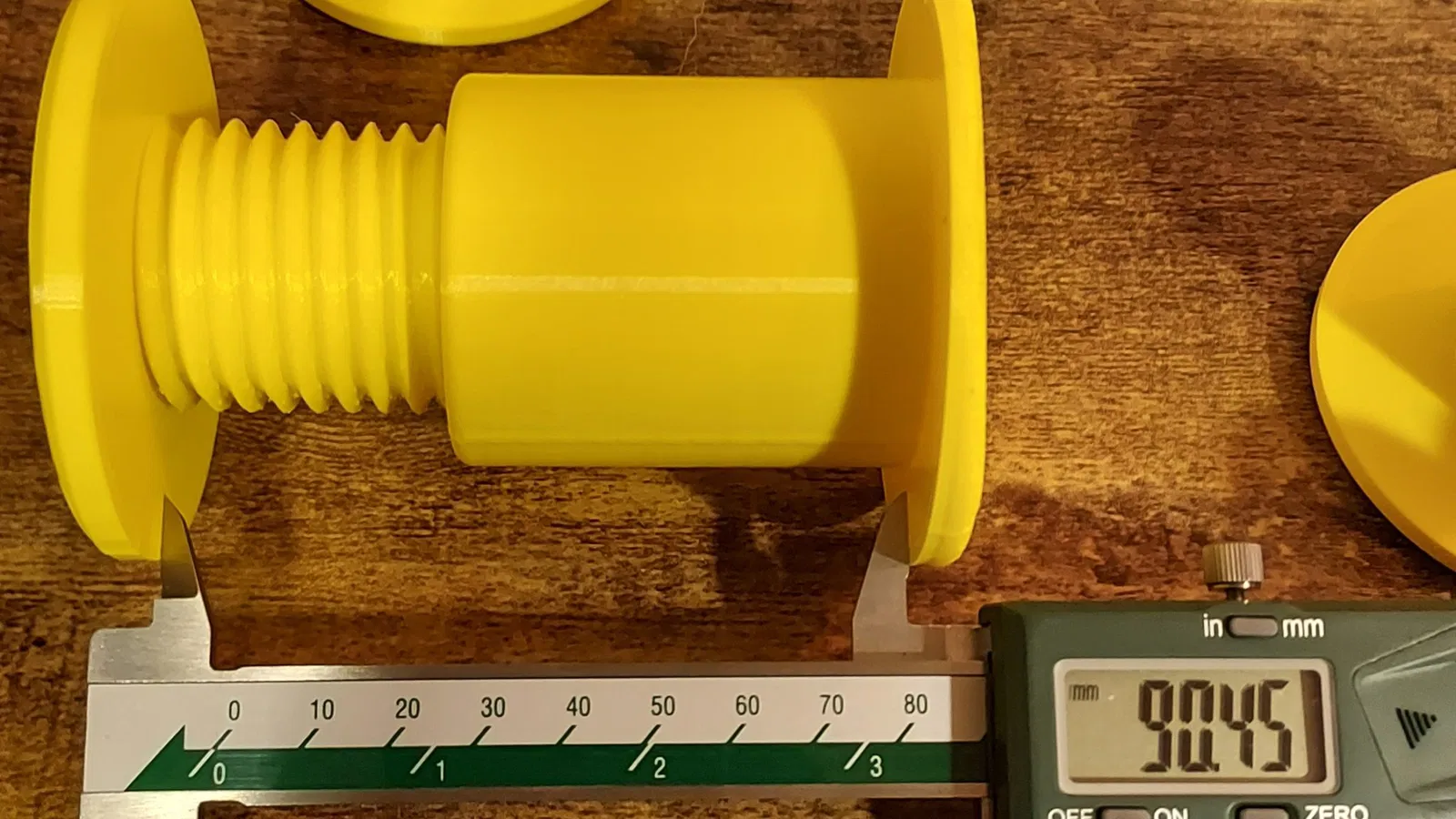

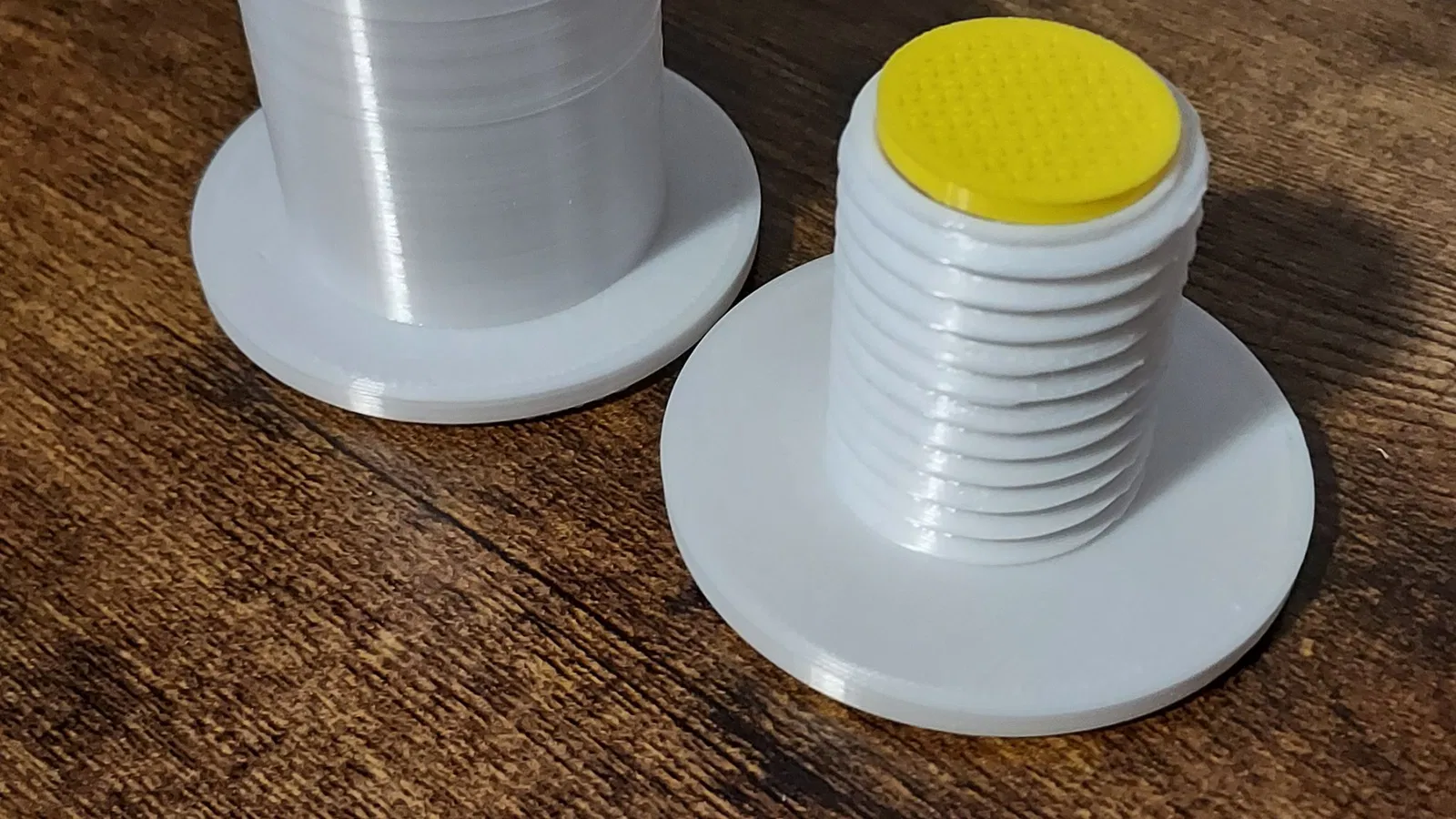

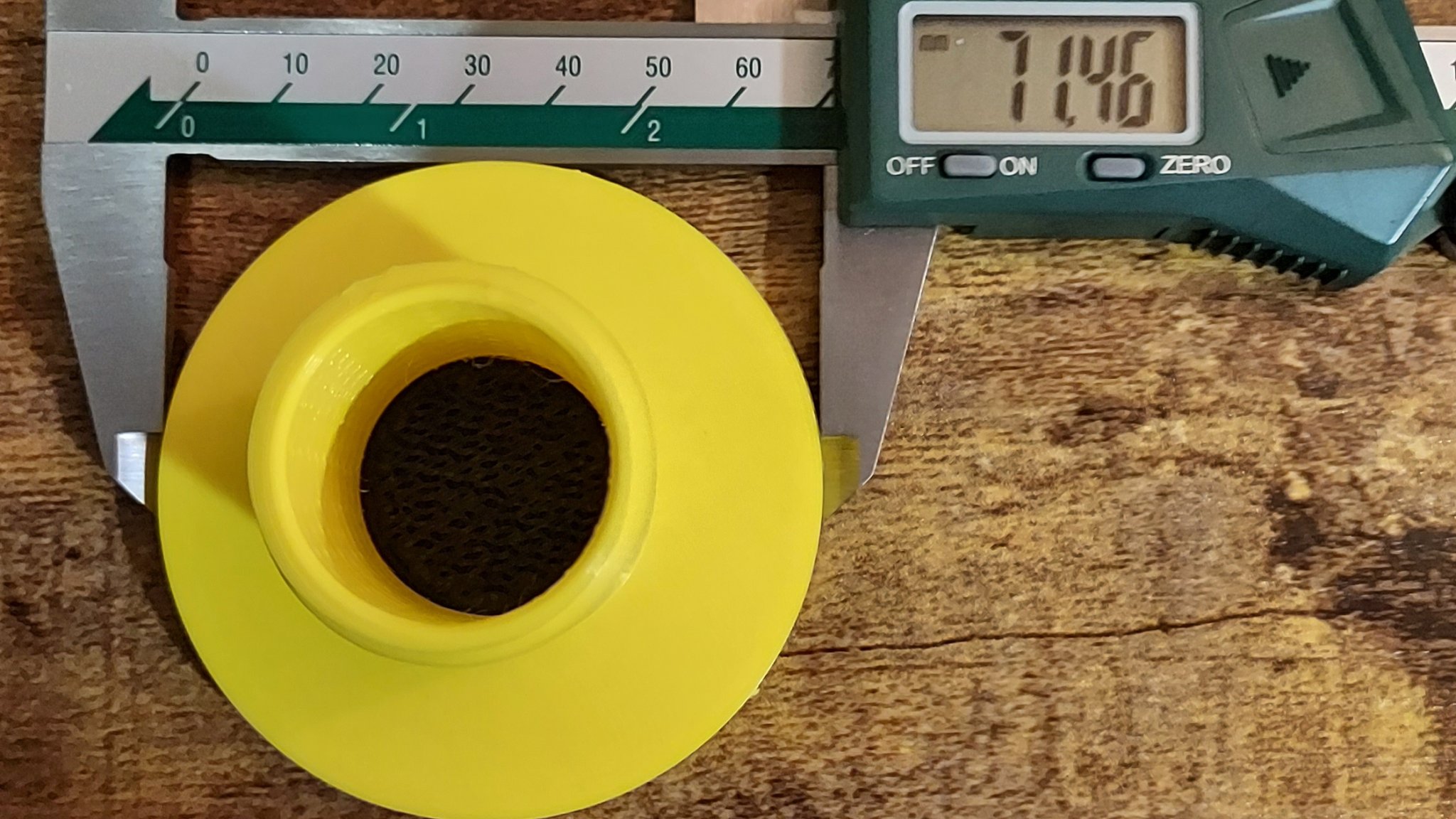

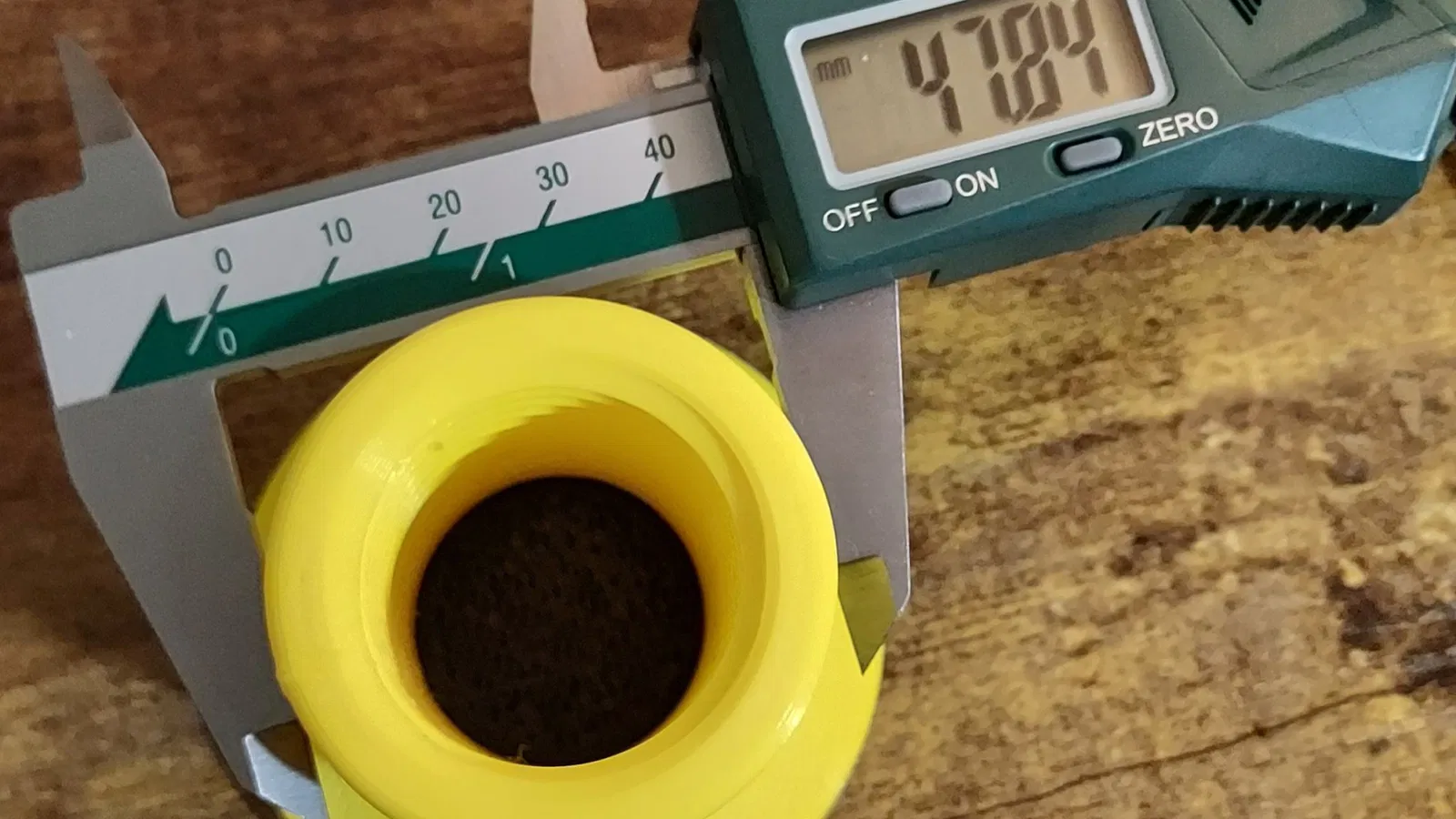

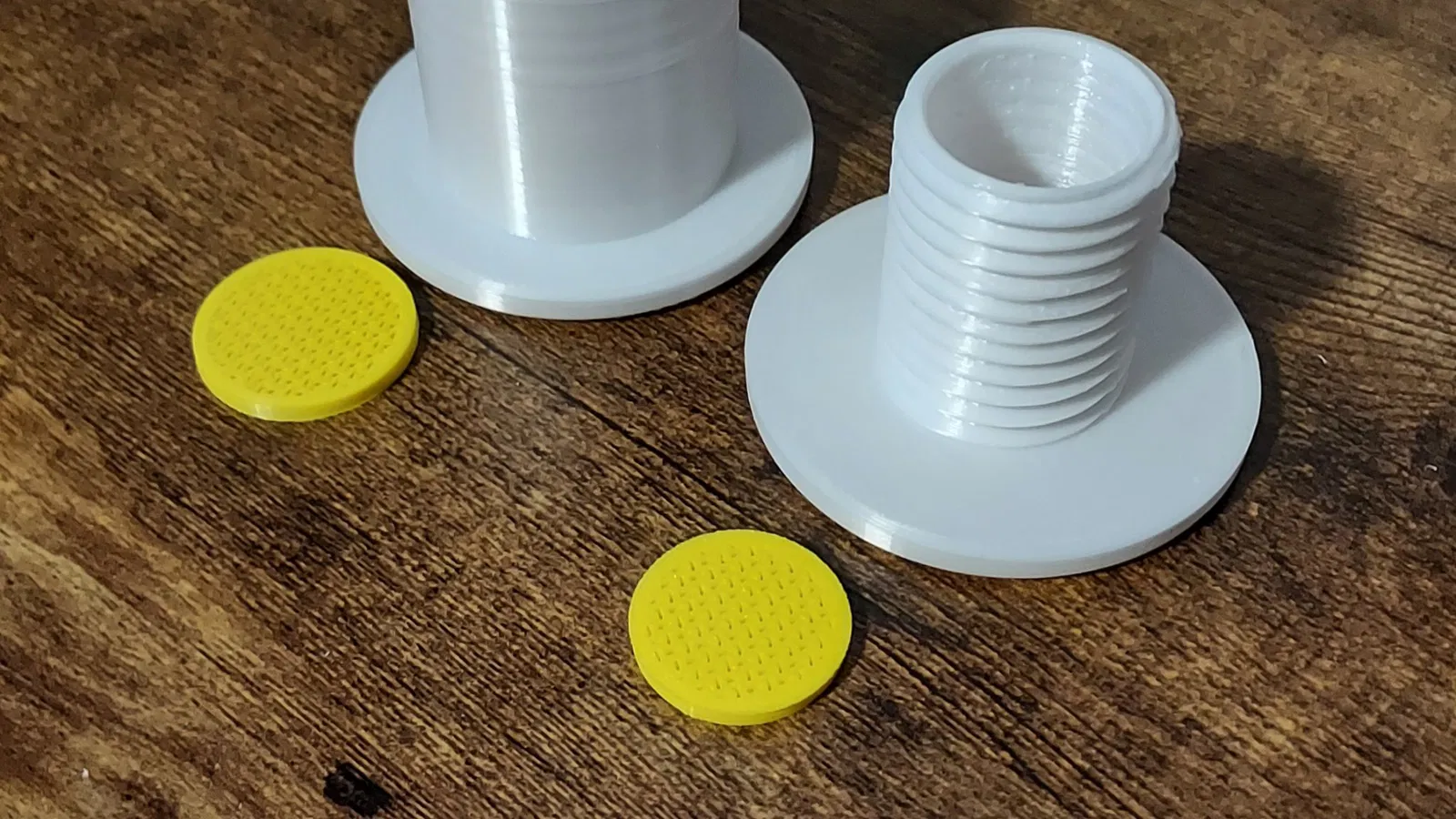

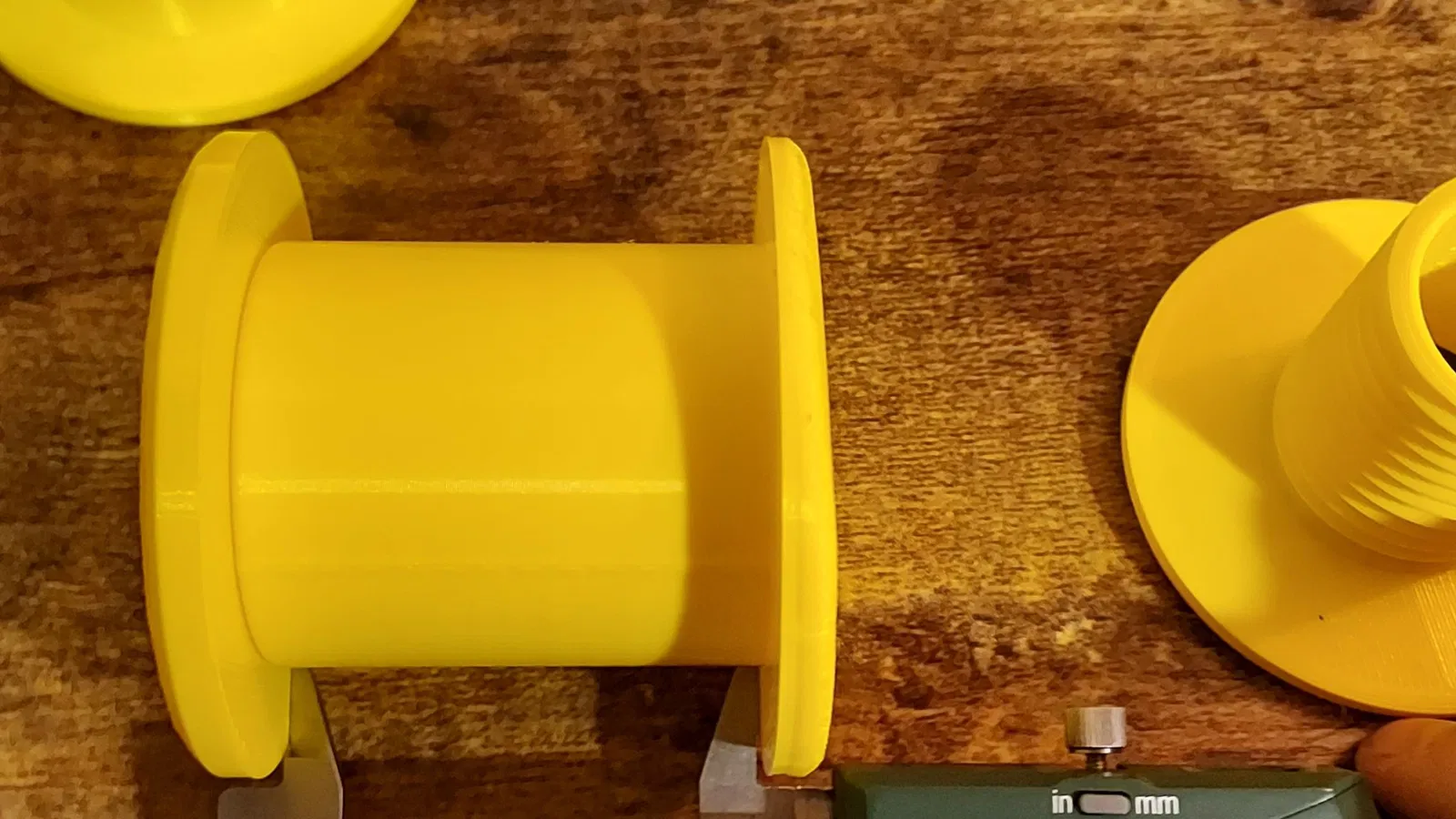

Cái này sẽ vừa cho các loại cuộn dây có đường kính lỗ từ 48-68mm và độ dày từ 56-90mm. Phần đực với phần cái thì cứ in bình thường bằng vật liệu gì tùy thích. Còn mấy cái nắp thì nên in không có lớp trên và dưới (0 top/bottom layers) để thông gió, và độ đặc ruột (infill) đủ dày để hút ẩm không bị lọt ra ngoài.

Khi đưa mẫu vô phần mềm cắt lớp (slicer), bạn cần xóa đi 2 món mà bạn không muốn in, sau đó cắt và xuất ra mấy cái bạn giữ lại. Tiếp theo, bạn phải đưa lại mẫu vô lần nữa và giữ lại những phần ngược lại, cắt và lặp lại. Tui làm vậy để giảm số lần tải về khi muốn in hết cả bộ. Tất cả các bộ phận cần thiết đều nằm trong file .3mf hoặc .stl.

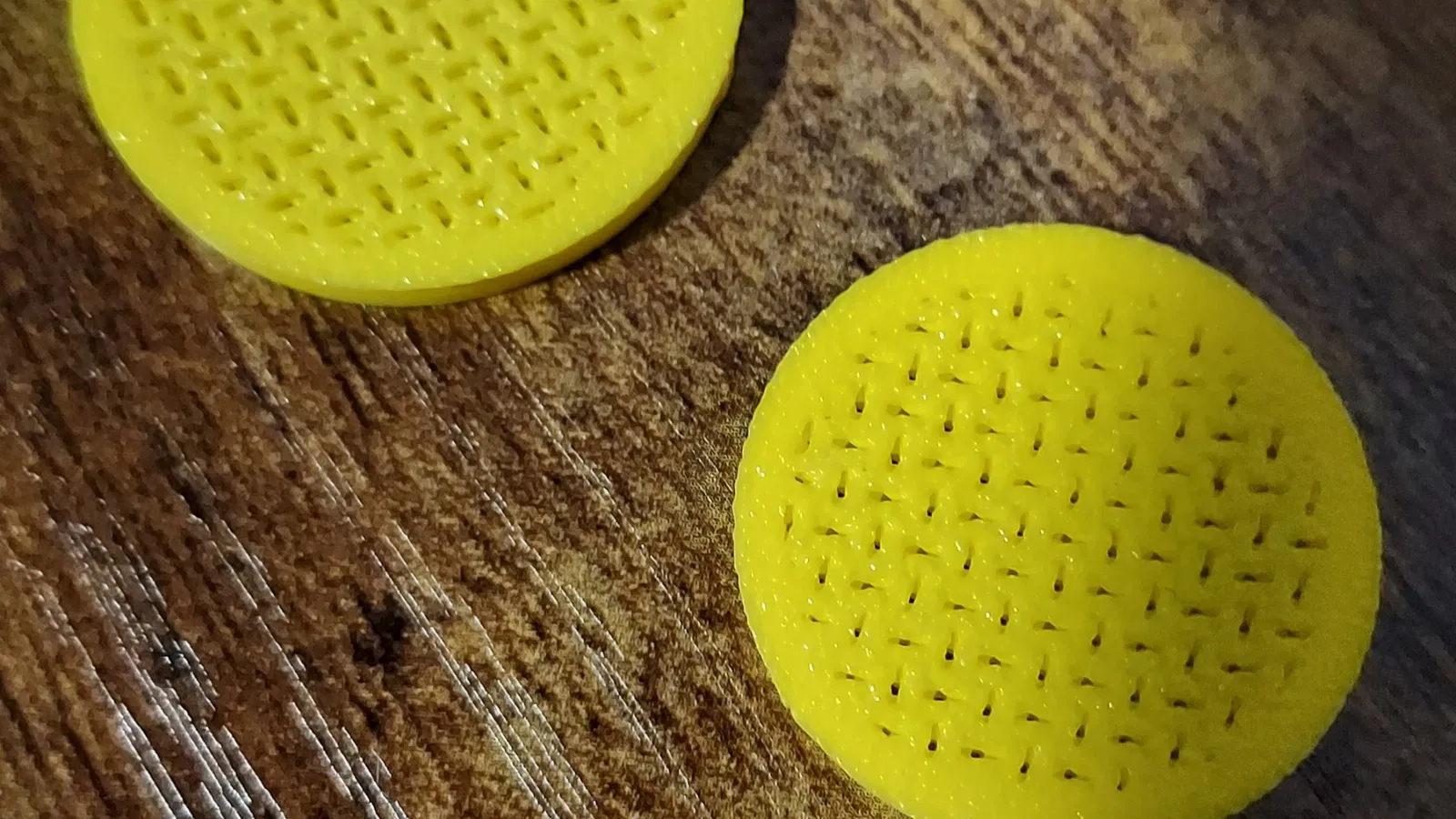

Mấy cái nắp được thiết kế với độ hở 0.5mm, nên nếu máy in của bạn in chuẩn thì sẽ cần keo để gắn vô. Còn nếu máy in của bạn giống tui, thì nó sẽ hơi khít một chút, bạn có thể đóng nó vô bằng cây gỗ và búa.

Tui dùng nozzle 0.6mm cho cả 4 món, với độ cao lớp cắt là 0.2mm và 20% infill cho phần đực và cái, còn 50% infill cho mấy cái nắp.

Tui cũng có kèm theo file Fusion 360 và Inventor để dễ dàng chỉnh sửa nếu bạn muốn thay đổi hay làm lại.
