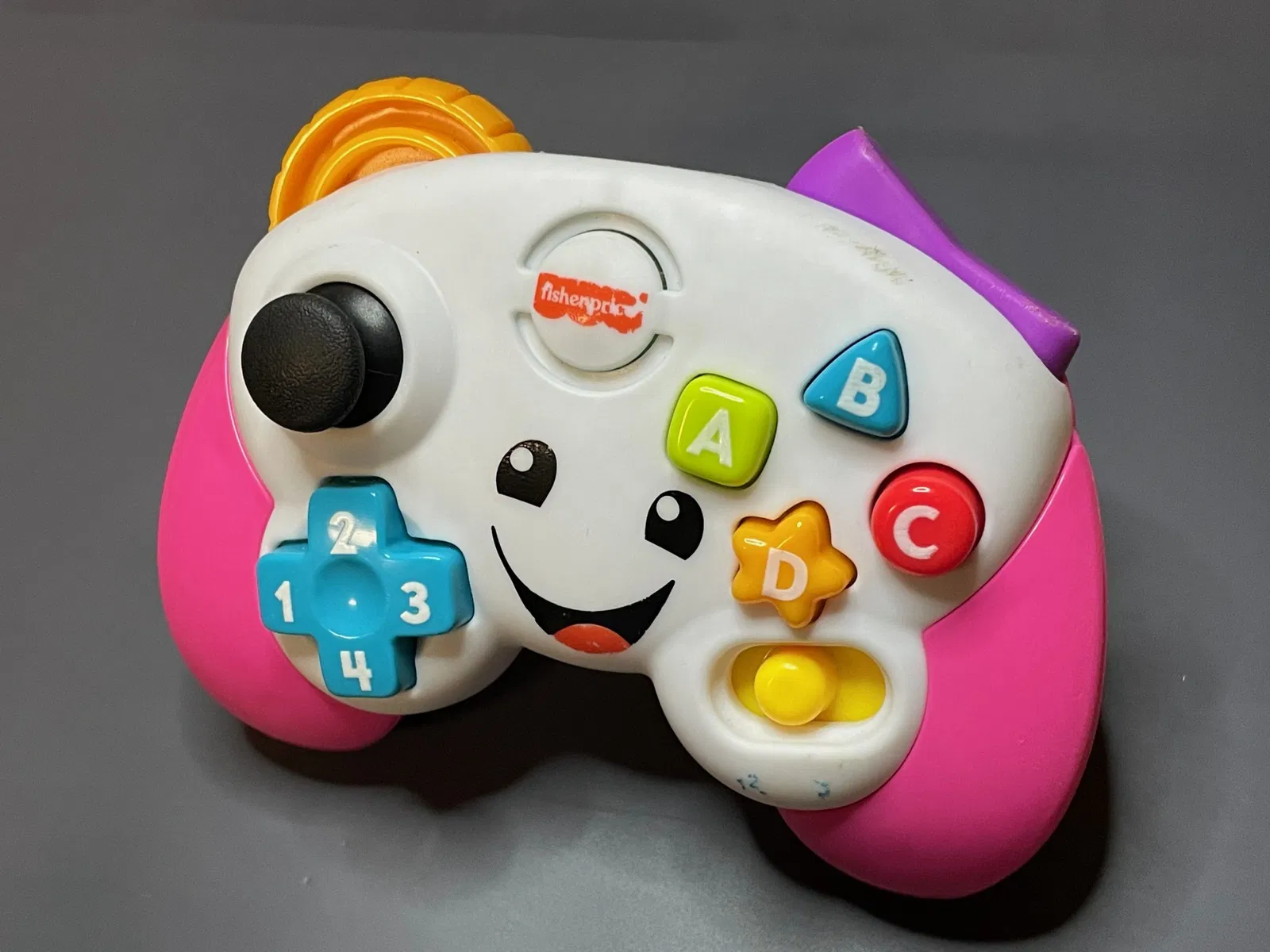

Bộ Gắn Cần Analog Cho Tay Cầm Fisher-Price

Dự án này tiếp nối những gì đã có trong hướng dẫn học tập của Adafruit.

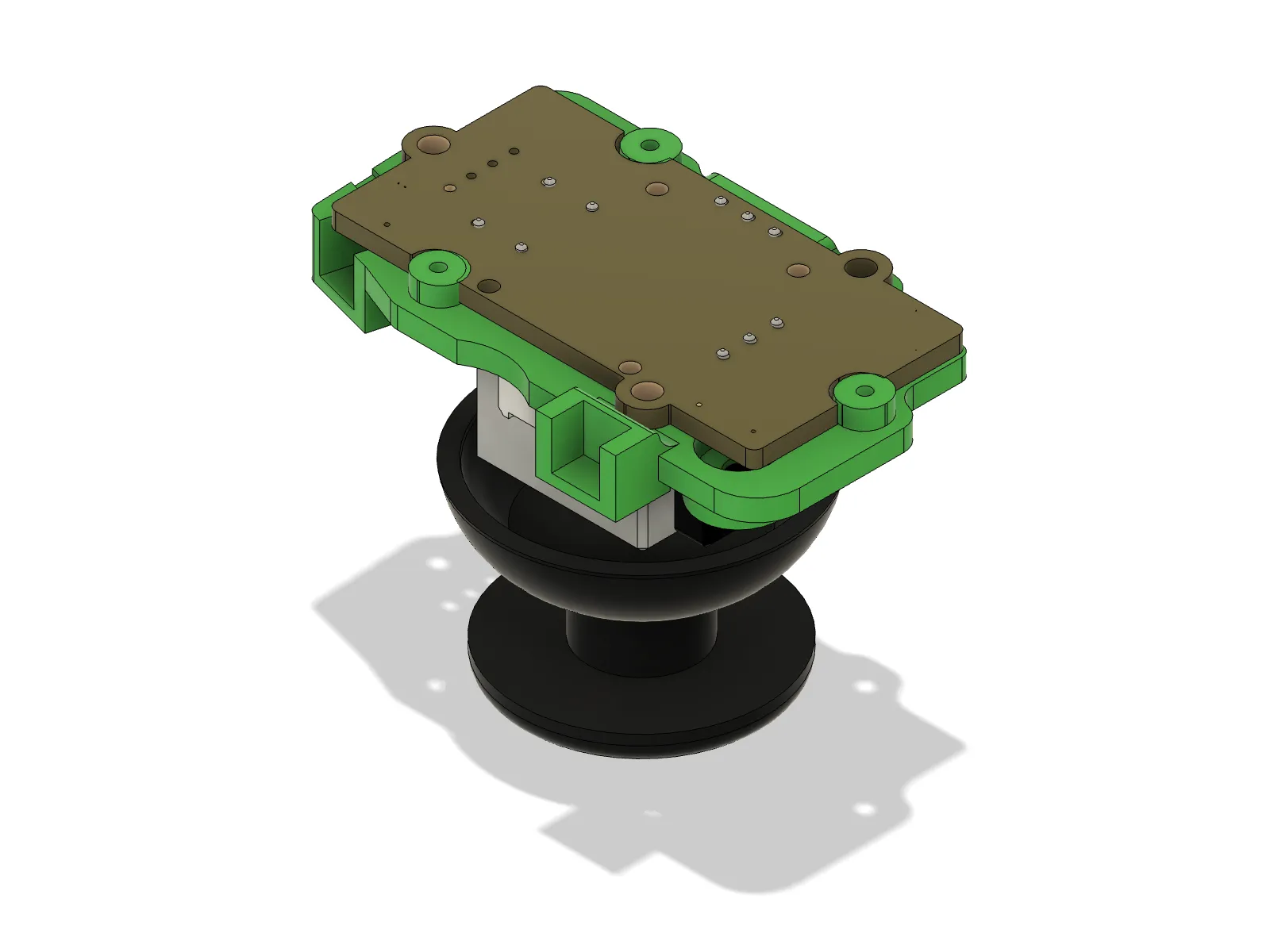

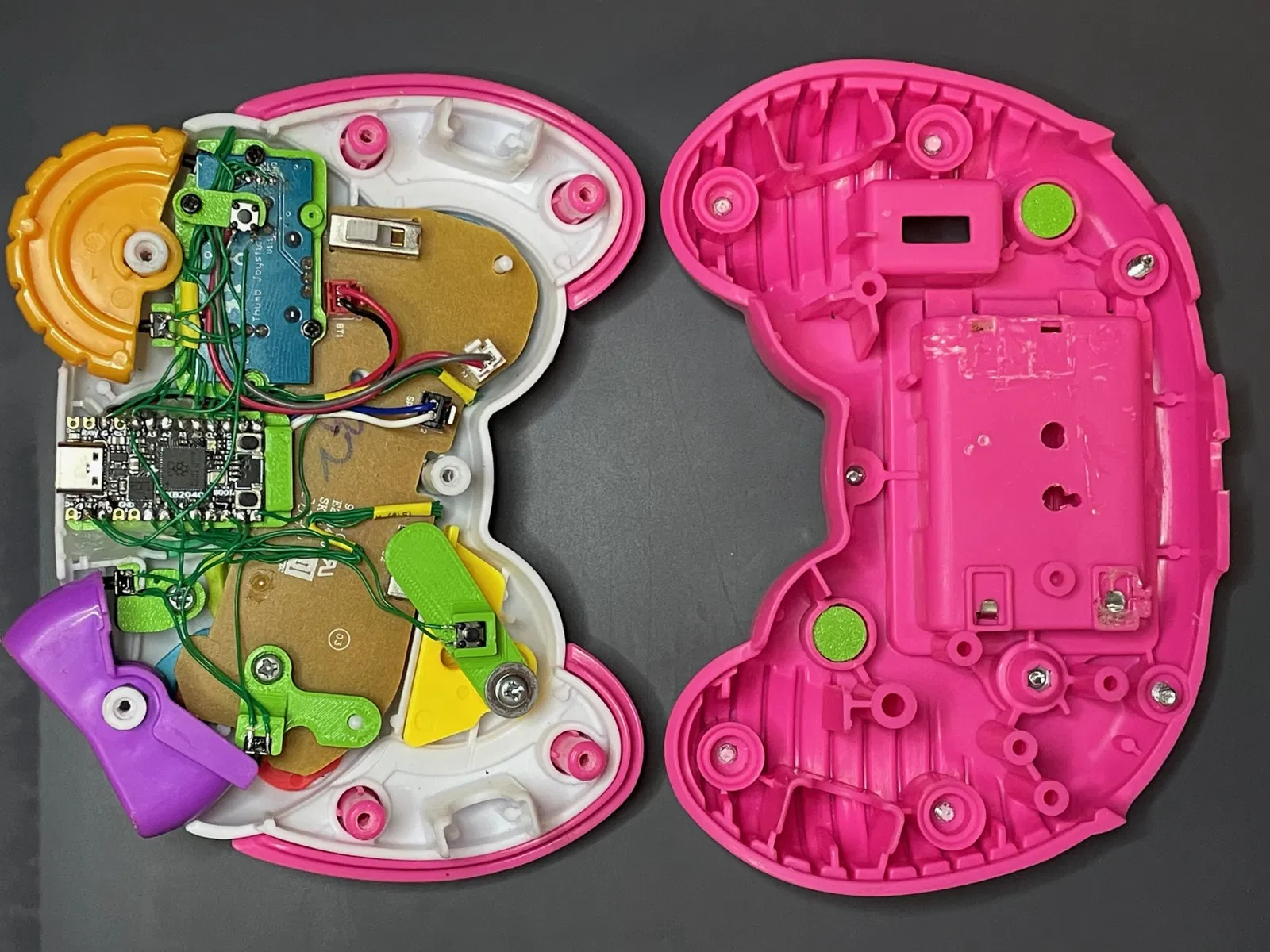

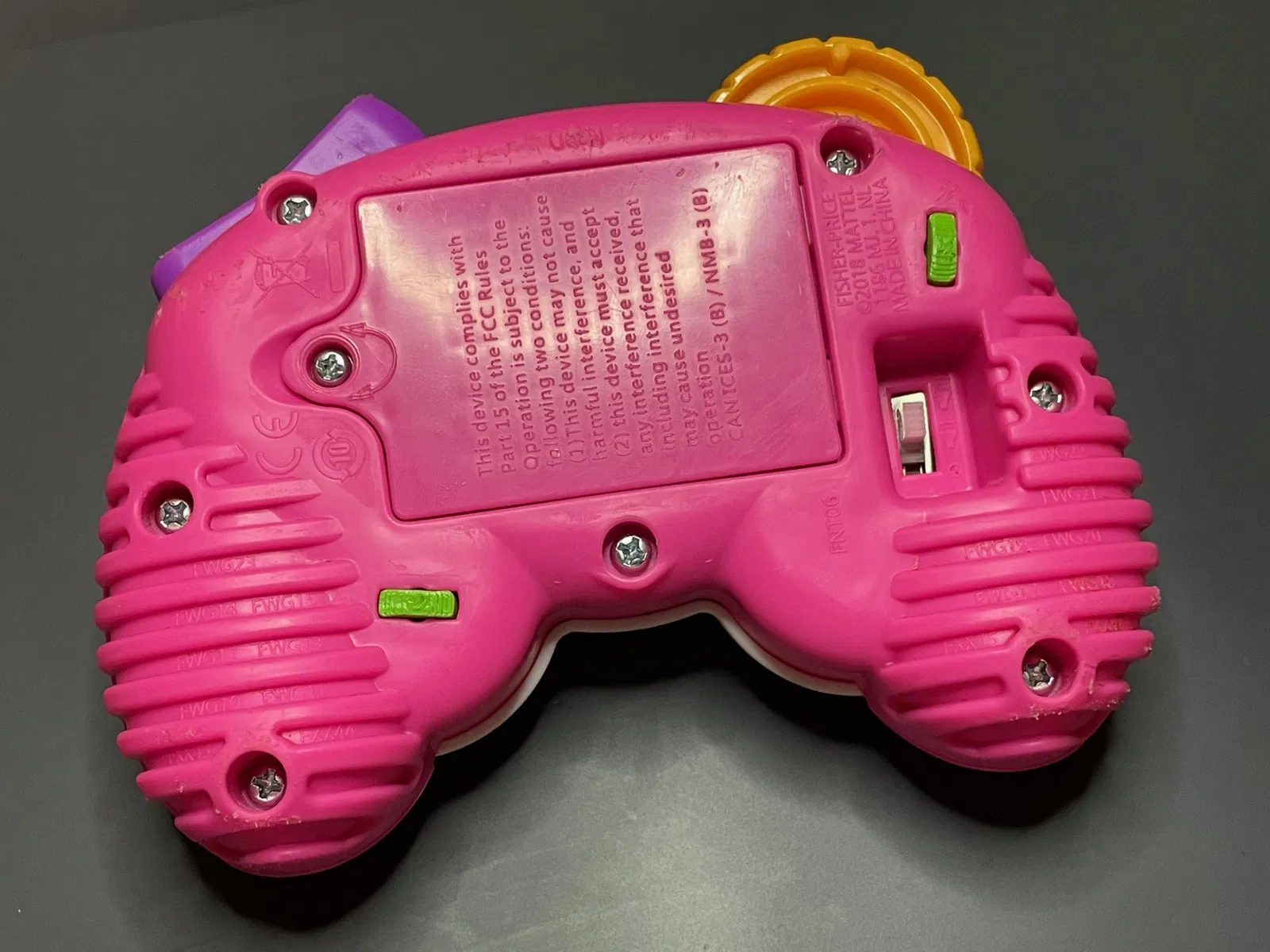

Ban đầu, dự án này được thực hiện để gắn Grove - Thumb Joystick, nhưng sau đó đã phát triển thành việc gắn thêm sáu nút bấm. Điều này cho phép bốn nút rocker phía trên trở thành nút bấm thực tế, có thể giao tiếp với GP2040-CE và được gán cho các đầu ra nút bấm. Ngoài ra, có thể thêm hai nút bấm phía sau để vừa với các lỗ cắt sẵn dùng cho bao bì gốc để giữ bộ điều khiển đúng vị trí.

Phần cứng cần thiết:

• Bộ điều khiển Fisher-Price https://amzn.to/47bzJF8
• Adafruit KB2040 https://www.adafruit.com/product/5302
• Nút bấm nhỏ kiểu Tactile https://amzn.to/4hnUIsW
• Grove Thumb Joystick https://www.digikey.com/en/products/detail/seeed-technology-co-ltd/101020028/5482579
• Một vài vít M2 https://amzn.to/3T2E4X9

Firmware cần thiết:

• https://github.com/RobertDaleSmith/GP2040-CE/releases

Sơ đồ đi dây cập nhật:

• https://github.com/RobertDaleSmith/GP2040-CE/tree/kb2040-fisher-price/configs/KB2040-FISHERPRICE-V2

Lưu ý:

• Cần loại bỏ header của Grove Thumb Joystick để vừa với đế gắn.
