Vỏ Hộp Cho LM2596

Cái Thing 1625233 này không có xài được cho mấy cái board của tui, mấy cái lỗ trên board bị sai hết trơn, với lại cái nút vặn trimpot nó bị lệch qua một bên. Mấy cái chân cắm mà để đi xuyên qua board thì nó bự quá, tui phải cắt bỏ hết.

Tui nghĩ là có thể có mấy phiên bản board hơi khác nhau trên mạng đó. Bạn thử Thing 1625233 (Thingiverse) đi nếu board của bạn gắn không có vừa nha.

Có lẽ board của tui là một trong mấy cái module LM2596 giả nè.

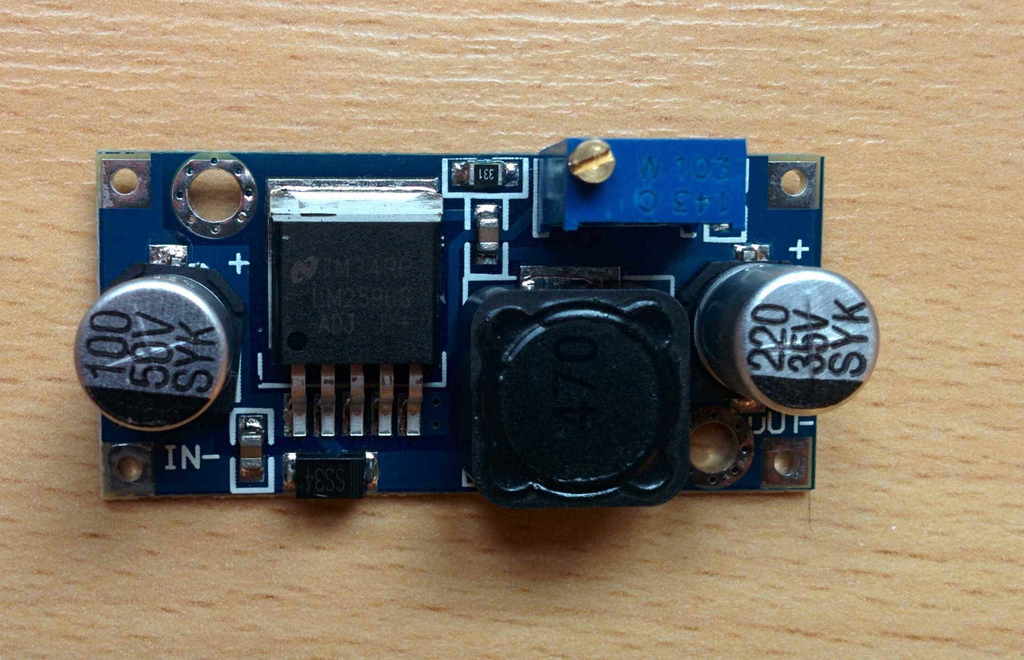

Đây là phiên bản mà tui làm cho nó vừa với mấy cái board của tui, tui có để cái hình ở đây cho bạn so sánh nè.

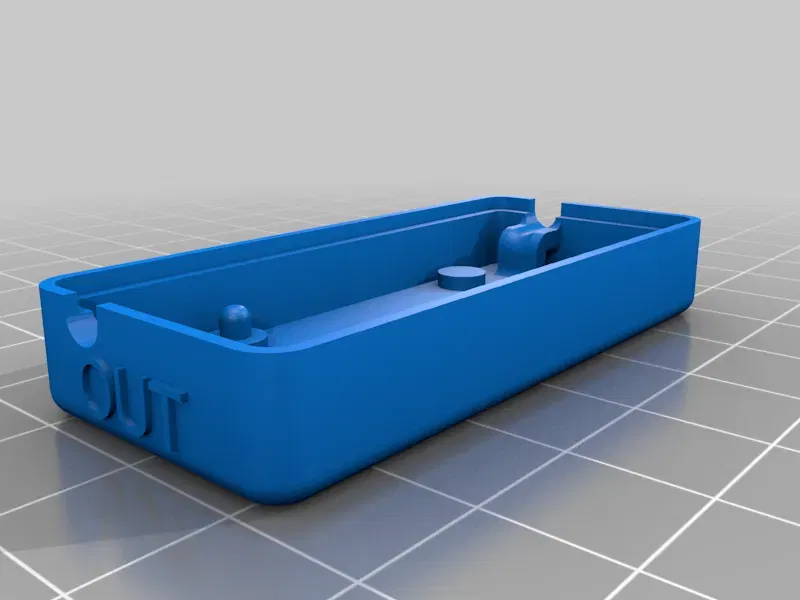

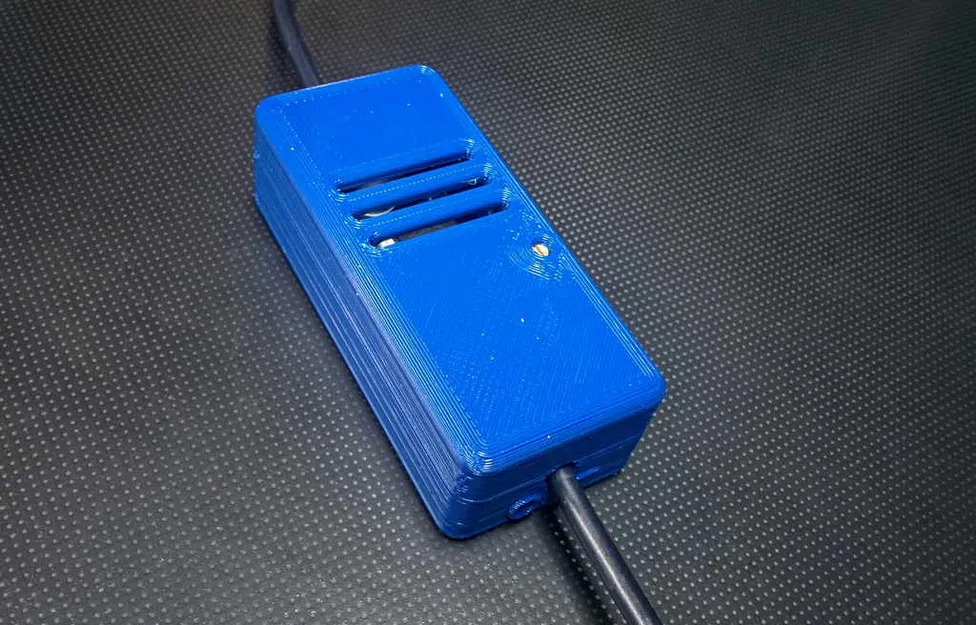

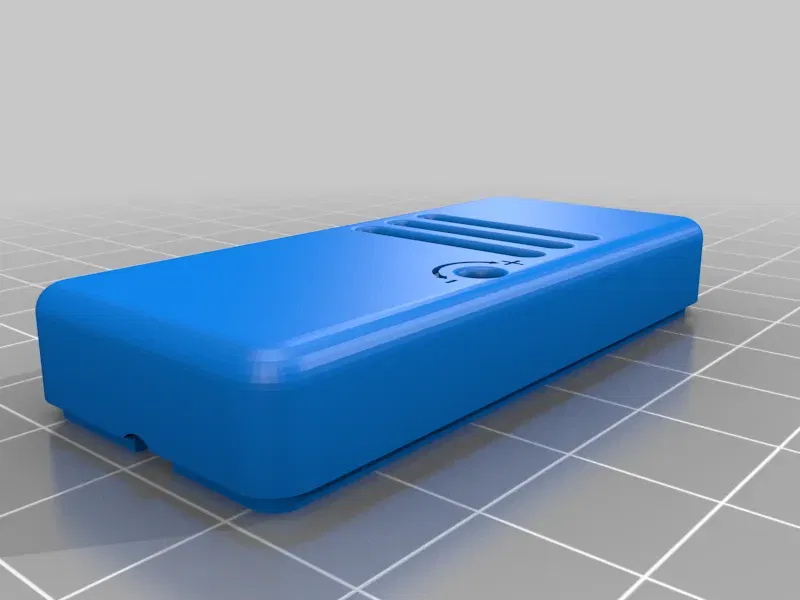

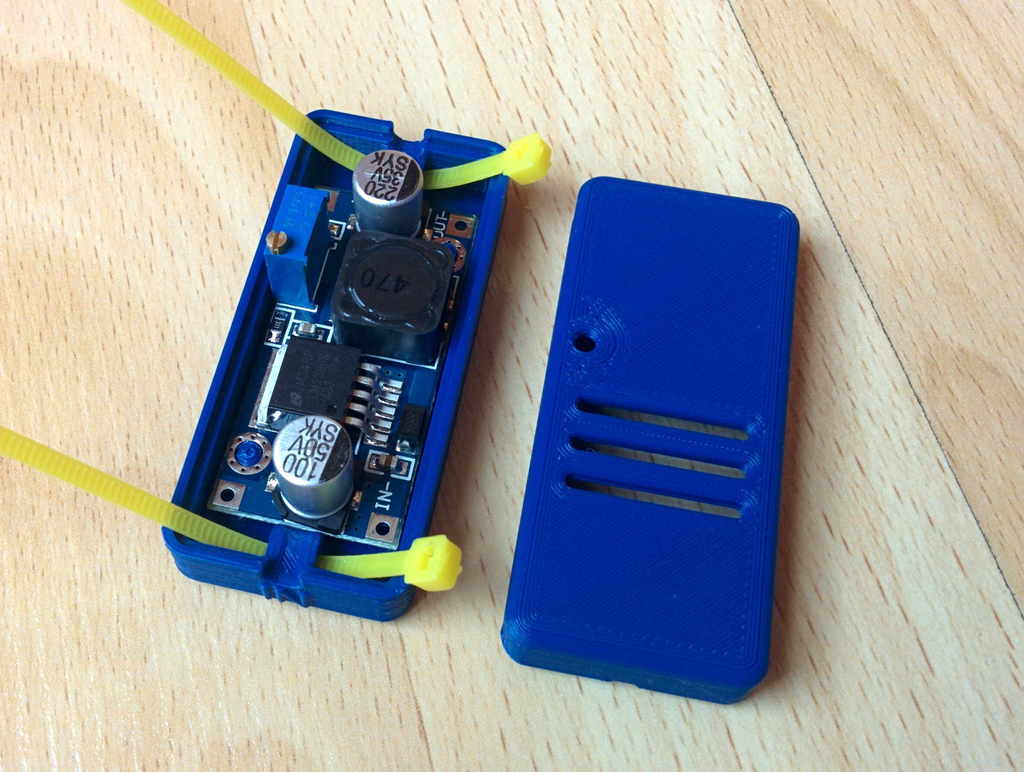

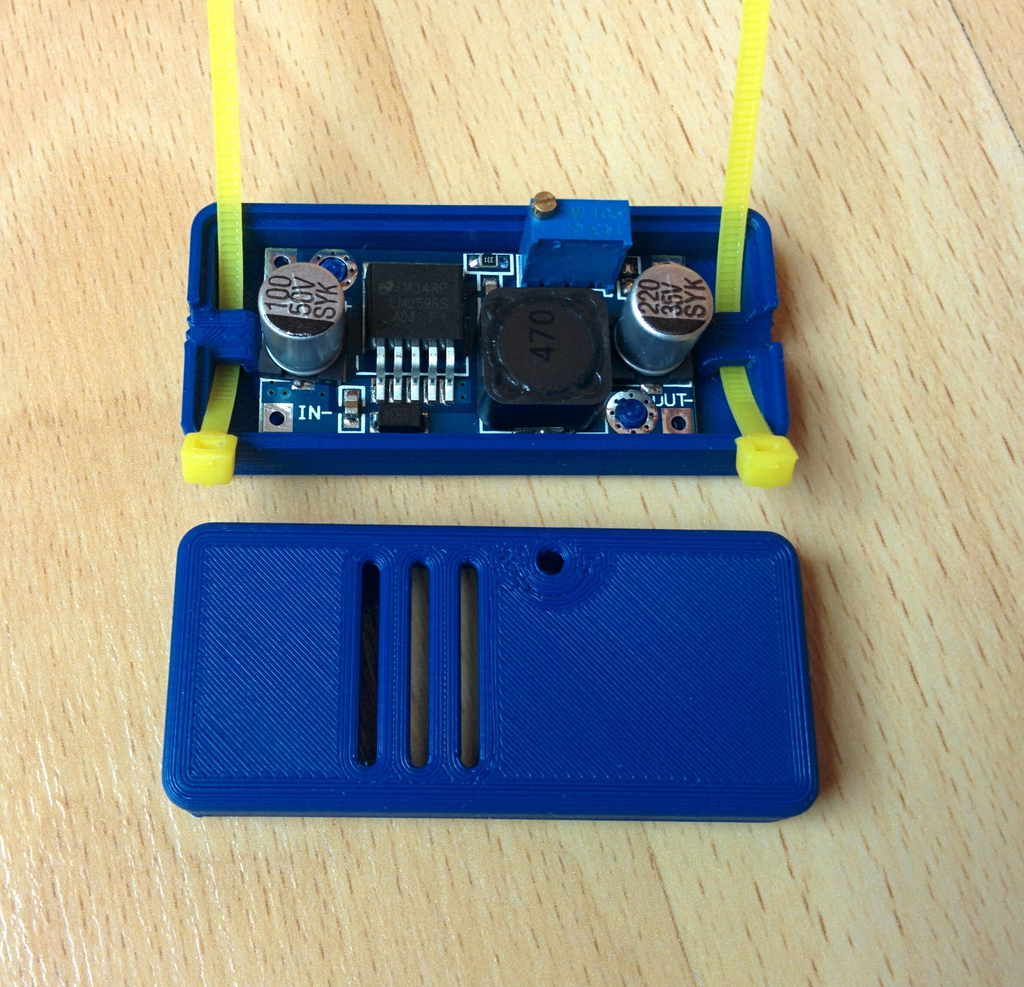

Tui có thêm mấy cái lỗ thông hơi để tản nhiệt bên trong với lại có làm thêm một phiên bản mà mấy cái cọc nối nó nằm qua một bên để cái tụ điện nó không có bị vướng nữa.

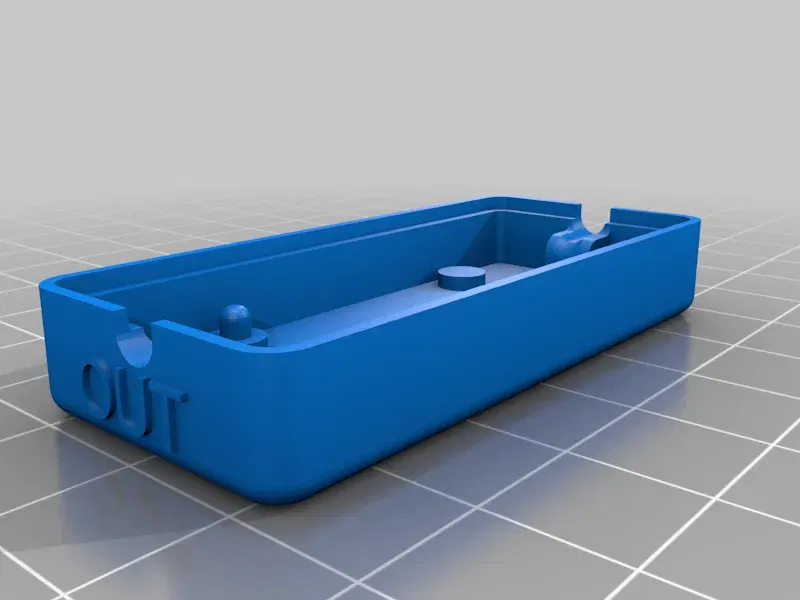

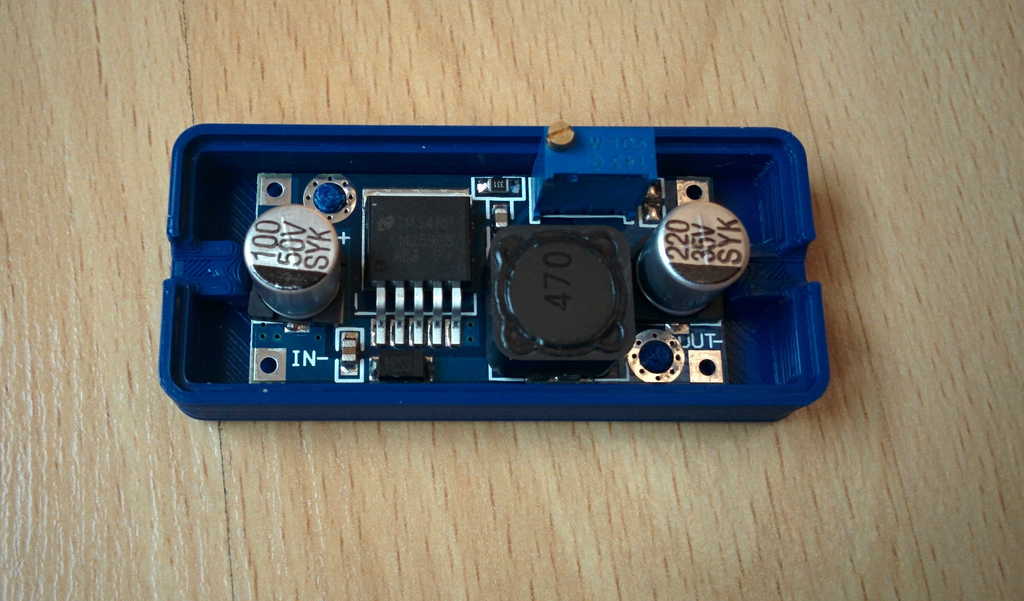

Mấy cái board này nó hơi bị lệch một chút nên tui có đánh dấu mấy cái đầu IN với OUT để bạn canh cho đúng. Cái nắp thì úp chiều nào cũng vừa hết nên nhớ coi cái nút vặn nó có lọt ra ngoài không nha.

Còn cái loại mà cắm dây bên hông thì cái nắp chỉ có một chiều gắn vừa thôi à.

Cài Đặt In

Hãng Máy In:

Creality

Máy In:

Ender 3

Rafts:

Không

Supports:

Không

Độ Phân Giải:

.2

Infill:

20

Nhựa In: Overture PLA Xanh Dương

Ghi Chú:

Không cần supports, mỗi cái in hết khoảng 50 phút. Lật cái nắp úp xuống để in phần mặt trên xuống dưới nền nha.
